Технология укладки армирующего слоя
Армирующая сетка спасет бетон от разрушения и деформаций
Поэтапная технология укладки армирующего слоя:
Покупка и осмотр материала. Если сетка имеет масляные пятна, надорванные участки и другие дефекты, её не следует укладывать.
Подготовка основания
Важно создать пригодные условия для стяжки: убрать любые дефекты, поверхность покрыть грунтовкой, уложить под низ гидроизоляцию. Все стены помещения на высоту около 100 мм заклеивают демпферной лентой, которая нужна для компенсации деформаций из-за изменения температуры.
Укладывание сетки
Выполняют армирование нанесением параллельных слоёв сетки с напуском около 10 см. Следует оставить зазор между стеной и сеткой 2-3 см. Чтобы арматура полностью располагалась в бетоне, её поднимают на 1-2 см выше пола. В качестве подставок используют частички кирпичей, камни, пластиковые трубы. Подкладывают подставки под участки соединения стержней для предотвращения прогибов. Количество подставок увеличивают в зависимости от толщины слоя.
Создание плоскости. Устанавливаются маяки из гипсокартона, реек или досок. Необходимо проверять армирование уровнемером. Любые отклонения устраняются.
Заливка. Между маяками заливают раствор до момента полного покрытия армированного материала. Сетка должна быть скрыта в глубине цемента. В отношении пластиковых и композитных разновидностей используется другая методика. Изначально выливают 30-40% раствора, затем ровняют его правилом и укладывают сетку с небольшим утоплением в цементе. После укладки сетки выливают оставшийся раствор.
Если стены внутри обшили изолоном фольгированным или другой изоляцией, обязательно выполняется утепление и шумоизоляция пола.
Основные преимущества армирования и отличия от обычной стяжки
Поверхность будущей стяжки с сеткой визуально ничем не будет отличаться от обычного цементного состава, но технические характеристики изменяются существенно. Дополнительно армирующая сетка помогает в стяжке кривого пола, способствуя упрощению выравнивания поверхности. При затоплении усиленный бетон лучше переносит влагу, не подвергаясь разрушениям и деформациям.
Ключевые достоинства:
- повышается долговечность поверхности;
- снижается необходимость в ремонтных и восстановительных работах;
- увеличивается прочность основания;
- улучшается сопротивляемость деструктивным воздействиям;
Армирование сеткой плавающую стяжку
- уменьшается риск проявления трещин;
- утончается необходимый слой стяжки;
- экономятся средства на строительных растворах;
- облегчается обустройство неровного пола.
Общие сведения
Армирующая сетка выравнивает поверхность, на которую укладывают трубы
1.Сетка под теплый пол повышает прочность конструкции, увеличивает срок эксплуатации, не позволяет конструкции деформироваться во время нагревания труб, поэтому исключает появление трещин.
2.Сетка равномерно распределяет нагрузку на систему от веса напольного покрытия, также мебели.
3.Уменьшает необходимое количество цемента во время приготовления раствора.
4.Толщина стяжки становится меньше, а прочность при этом не изменяется.
5.к сетке можно крепить нагревательные детали.
6.Сетка повышает уровень производительности теплого пола. Сетка предотвращает трубам и электрокабелю плотно касаться основания, что не нарушает циркуляцию по ним теплоносителя. Раствор бетона, заполняющий между элементами конструкции пространство, увеличивает процесс теплоотдачи теплого пола.
Разновидности сеток
1.Металлический тип сетки. В основе сетки из металла лежит проволока, диаметр которой равен в пределах 2.5 – 6 миллиметров. Метраж одного рулона сетки достигает двадцати пяти метрам, что делает укладку практически без использования стыков. У ячеек имеется квадратная форма, увеличивающая прочность. Это не дает конструкции растягиваться при укладке сетки. На поверхность сетки нанесены насечки для лучшего сцепления с бетонной стяжкой.
Сверху сетка имеет слой оцинковки, который защищает ее от влаги и от воздействия на сетку цементного раствора.
К сетке можно крепить трубы, проводящие воду, либо кабели для нагревания.
Данную сетку можно укладывать под толстый слой цемента, которая обеспечит сохранение формы на длительный срок.
Главным достоинством сетки из металла служит ее прочность, также свойство, при котором целостность системы не повреждается, если поломалось лишь несколько ячеек.
Сетка не противостоит возникновению коррозии, поэтому со временем в системе образуются пустоты, что приводит к разрушению всей системы.
2.Композитный тип сетки выполняется с помощью базальтовых либо углеродных волокон.
Единственным, но существенным недостатком считается низкий уровень термостойкости. Если температура системы достигнет 200 градусов, то сетка деформируется.
В теплых полах невозможно достигнуть данной температуры, поэтому композитный материал можно использовать.
Толщина сетки может быть минимум 4 миллиметра, а максимум 14.
Сетка выпускается полотнами либо стержнями, соединяющиеся друг с другом с помощью проволоки вязальной.
3.Сетка из фибр. В основе сетки лежит специальное волокно, которое называется фибра. Длина волокна бывает минимум 6 миллиметров, максимум 20 миллиметров. Чтобы уложить прочную бетонную основу, надо применять волокна длиной 6 сантиметров.
Сетка хорошо выравнивает поверхность основания, но к ней запрещается прикреплять трубы либо кабель.
4.Пластиковый тип сетки отлично походит для армирования пола. Пластик отличается легкостью, не подлежит образованию коррозии, имеет долгий срок эксплуатации.
Сетка выпускается рулонами в длину пятьдесят метров и ширину в два метра. Ячейки сетки отличаются размерами. Основной функцией арматуры считается придание стяжке прочности и снижение нагрузки на систему.
К плюсам данного вида относят:
- -усадка бетонной стяжки растягивает конструкцию сетки, но не повреждает ее строение.
- -простота монтажных работ, легкость транспортировки.
- -прочность конструкции, которая достигается особой технологией: двуосновным расположением нитей.
- -низкая цена.
- -сетку легко разрезать при необходимости с помощью ножниц.
- -материал не приводит к экранизации проводки.
Делаем стяжку с армирующей сеткой
Перед тем как начнутся работы по монтажу стяжки и укладке армирующей сетки, следует подготовить черновое основание. Оно очищается от мусора, все старое покрытие (если оно имеется) удаляется, проводятся обработки поверхности гидроизоляционными смесями. Также желательно пройтись по основанию и составами, повышающими адгезию материала.
Подготовка пола под стяжку
При помощи строительного лазерного уровня вычисляется самая высокая точка чернового основания. Для удобства монтажа стяжки на стены помещения также наносится разметка, обозначающая границу заливки стяжки.
Использование лазерного уровня
После проведения подготовки приступают к монтажу стяжки.
Шаг 1. На черновую поверхность насыпается слой керамзита или песка. Лучше всего, если его толщина будет равна 15 см. На поверхности устанавливаются кусочки кирпича толщиной 2-3 см, на которые будет укладываться арматурная сетка. Кстати, на этом этапе под сетку может быть уложен и гидроизоляционный материал.
Сетку нужно укладывать на куски кирпича
Шаг 2. На установленные куски кирпича укладывается арматурная сетка таким образом, чтобы отдельные ее куски были уложены внахлест хотя бы на 1-2 ячейки.
Нахлест между кусками армирующей сетки
Шаг 3. Производится установка маяков. Это направляющие куски арматуры или металлического профиля. Они устанавливаются параллельно одной из стен комнаты. Контроль уровня маяков осуществляется при помощи длинной доски.
Установка маяков
Выравнивание маяков
Шаг 4. Производится приготовление цементной смеси для заливки стяжки. Затем она подается прямо на поверхность, закрытую сеткой.
Как правильно приготовить раствор для стяжки
Заливка цементной смеси
Шаг 5. Цементная смесь распределяется по поверхности равномерно.
Распределение смеси по поверхности

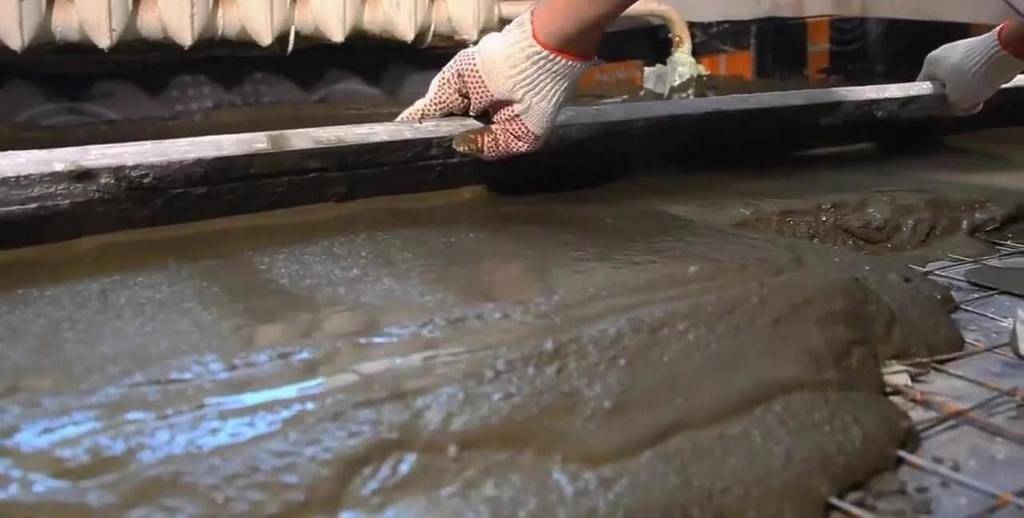

Шаг 6. При помощи правила стяжка делается ровной и аккуратной. Правило во время работы скользит по маякам.
Выравнивание стяжки правилом
Бетонный пол готов. Осталось только выждать около месяца, чтобы стяжка хорошо просохла. При этом высыхать она должна не под воздействием нагревателей или солнца, а самостоятельно. В противном случае есть риск того, что работа получится некачественной. Первые 3-5 дней стяжку можно смачивать водой, чтобы поверхность не пересохла относительно внутренней части.
Советы
Чтобы работа была максимально качественной, следует во время заливки стяжки воспользоваться несколькими советами.
- Арматурная сетка не должна быть испачкана краской или маслами, ее поверхность должна обладать хорошей адгезией с цементной смесью.
- Сетка не должна торчать из бетона, в противном случае она быстро проржавеет.
- Все расчеты по расходам материала следует провести до начала работ и заливать стяжку в соответствии со СНиП и ГОСТ.
Армированная стяжка с пенопластовой крошкой
Работы по заливке стяжки не так просты, как кажутся, но их вполне можно выполнить своими руками, не прибегая к помощи специалистов
Однако, чтобы работа получилась качественной, важно учитывать все нюансы. Даже то, на каком уровне от чернового основания должна находиться арматурная сетка
Это позволит избежать быстрого разрушения стяжки и необходимости переделки всей работы.
Сетки для стяжки – металлические
В строительстве традиционно усиливают конструкции сетчатыми элементами. Это могут быть такие сетки:
- металлические оцинкованные, используемые в дорожном строительстве. В частном домостроении хозяева приспосабливают в качестве арматуры сетку-рабицу или штукатурную, которая хорошо справляется со своей задачей;
- пластмассовые, полимерные;
- сетки из стекловолокна;
- армируют и фиброволокном из полипропилена, базальта, металла, стекла.
Наиболее удачным вариантом укрепления стяжки считается армирование металлической сеткой. Для индивидуального строительства такого рода армирование является гарантией службы цементного пола на долгие годы.
Металлическая сетка ячейкой 100 на 100 мм., для армирования стяжки пола.
Сетки стекловолоконные и полимерные уступают в прочности металлическим. Поэтому они чаще используются в частном домостроении, общественных зданиях, помещениях, где нет больших нагрузок на полы.
Насыпные волокна – фибру, добавляют в состав раствора при замешивании. Такой способ укрепления стяжки гарантирует от образования усадочных трещин и микротрещин. Фибра повышает противоударную стойкость пола, но сопротивления изгибающим и растягивающим нагрузкам оказать не может.
Назначение арматурной сетки внутри стяжки
В приложении Б строительного норматива СП29.13330. являющегося основным документом, как для профессиональных, так и индивидуальных застройщиков, приведены термины для конструкций пола:
- гидроизоляция – сплошной пленочный слой, отсекающий грунтовые/сточные воды;
- пароизоляция – пленка или мембрана, расположенная под стяжкой или утеплителем, отсекающая водяные пары, которые могут проникнуть в конструкцию пола с нижнего этажа или подполья;
- грунтовое основание – уплотненная почва, на которую укладывается подстилающий слой (имеется только в конструкции пола по грунту);
- звукоизоляция – защищает от структурного и/или воздушного шума снизу;
- теплоизоляция – снижает теплопотери в конструкции пола;
- подстилающий слой – распределяет нагрузки на грунт в соответствующей конструкции пола;
- покрытие – эксплуатируемая часть конструкции, изготавливаемая из декоративных материалов;
- стяжка – маскирует коммуникации, обеспечивает разуклонку для водостока, выравнивает плитное перекрытие, обеспечивает регулировку финишного покрытия по вертикали, всегда расположено под ним;
- прослойка – упругая постель для покрытия или жесткая связь облицовочного материала с основанием.
В пункте № 8 этого же нормативного документа озвучены требования к стяжкам:
- толщина 2 см минимум по плитам перекрытия при использовании пескобетона (смесь песка и цемента) без разделительных слоев;
- толщина 4 см минимум из аналогичного материала при наличии в конструкции, хотя бы одного разделительного слоя (утеплитель или акустический материал);
- толщина 4,5 см + толщина труб при укрытии инженерных систем (контуры теплого водяного пола, канализация, ХВС/ГВС, отопление), размер берется от верхней поверхности коммуникаций.
Существует несколько технологий изготовления рассматриваемого слоя конструкции, поэтому:
армирование стяжки пола производится только при выполнении мокрой и полусухой технологии (когда не соблюдена терминология, фактически изготавливается жесткий подстилающий слой);
Сетка внутри мокрой стяжки.
- сухая стяжка и наливной пол не армируются;
- при создании разуклонки и укрытии инженерных систем допускаются исключительно стяжки монолитные из ЦПС с проектной прочностью 15 МПа и товарных бетонов, не ниже В12,5 класса;
- если в качестве напольного покрытия планируется наливной пол, класс бетона увеличивается до В15, прочность сжатия сухой смеси ЦПС до 20 МПа;
- аналогичные требования к материалам предусмотрены для пирога пола с шумовиброизоляцией и утеплителем;
- допускается применение легких бетонов класса В5 и выше, поризованного ЦПС с прочностью сжатия от 5 МПа.
Важно! Согласно нормативу СП 29.13330, стяжки в составе конструкции пола не армируются, ни проволочными сетками, ни фиброй. Однако застройщики, в том числе профессиональные, часто не соблюдают приведенную терминологию, называют стяжками жесткий подстилающий слой, который в некоторых случаях армируется
Основными требованиями к жесткому подстилающему слою являются:
- толщина от 1 см;
- защитный слой от 2 см;
- арматура 5 – 18 мм по расчету класса А400, А500 либо В500;
- процент армирования минимум 0,1;
- расположение стержней в сетках поперечное и продольное, в нижней части конструкции (зона растяжения);
- при использовании фибры процент армирования снижается до 0,0025%.
Схема утепленной стяжки пола по плитам перекрытия.
Важно! На практике полусухие стяжки обычно армируют фиброй или проволочными сетками ВР для ж/б изделий с ячейкой 20 х 20 см или кладочными сетками из проволоки 4 мм с ячейкой 5 х 5 см. Мокрые стяжки над упругими материалами (жесткая минплита, ЭППС) армируют только сетками последних двух типов
При этом проектировщики либо ориентируются на Руководства по конструированию еще советских времен, либо объясняют целесообразность перерасхода бюджета строительства отсутствием усадок конструкционного материала и раскрытия трещин.
Виды
Сетка для стяжки пола продается в магазинах:
- стальная с оцинковкой;
- пластиковая полипропиленовая;
- стеклопластиковая (стекловолоконная);
- базальтовая.
В первом и втором случаях сетки для армирования пола изготавливаются из стали или полипропилена. А последние два варианта – это композитные материалы на основе стекла либо базальта, которые дополнены связующим пластиком.
Армирующая стяжка делает пол прочнее и долговечнее
Стальная
Стальную сетку следует брать только в оцинковке, иначе срок службы ее в стяжке окажется недолгим. Главное достоинство металлического варианта – огнестойкость. Все остальные аналоги полностью или частично состоят из пластиков и боятся высоких температур. При возгорании на полу только сталь в бетоне сохранит свои свойства.
При всей прочности и надежности стальная армирующая сетка отличается предрасположенностью к коррозии. Даже после оцинковки она со временем начинает ржаветь. Если стяжка делается на полу в ванной комнате, бане, душевой или возле бассейна, то лучше подобрать иной материал.
Преимущества стальной сетки для армирования
Полипропиленовая сетка для стяжки
Полипропиленовая сетка для стяжки устойчива к влаге и воздействию щелочей, которые свойственны бетонному раствору. По прочности она немного уступает стальной, но весит в 6–7 раз меньше. Если пол приходится армировать в старом доме с деревянными перекрытиями, то этот момент крайне важен. Плюс у нее гораздо лучше прочность на растяжение.
Варианты полипропиленовой сетки
Еще одно достоинство этой пластиковой сетки – эластичность. При сильном давлении сверху на стяжку она растягивается без разрыва, а потом возвращается в исходное состояние. Сталь и стеклопластик при аналогичных нагрузках на пол часто просто разрываются в местах соединения прутьев между собой.
Преимущества применения пластиковой сетки
Стеклопластиковая
Стеклопластику (стекловолокну) противопоказаны высокие температуры и щелочи. Но он не боится воды и дешев. А чтобы противостоять щелочному воздействию, сетки из этого материала при изготовлении покрываются полимерами. Без такой защиты стекловолокно «съедается» в бетонной стяжке буквально за пятилетку. А с нею выравнивающий слой пола без проблем служит по 40–50 лет.
Стекловолоконная сетка
Стекловолокно отличается легкостью в весе и простотой монтажа. По прочности стеклопластиковое армирование не уступает остальным вариантам. Но, как и все неметаллические аналоги, стеклопластик превосходит сталь по теплопроводности практически на два порядка. Если пол заливается на грунт, то предпочтение стоит отдать именно стекловолоконной армирующей сетке.
Базальтовая
Базальтовый вариант по характеристикам похож на стеклопластиковый. Только здесь при изготовлении используется иной несущий материал – волокно из базальта. Такая сетка имеет бронзовый оттенок, устойчива к коррозии и спокойно переносит воздействие щелочей.
Применение базальтовой сетки
Помимо отсутствия предрасположенности к ржавлению базальтовое, стеклопластиковое и полипропиленовое армирование стяжки пола не проводит электричество и не экранирует сигналы связи. В этом отношении оно сильно выигрывают у стального аналога.
Преимущества применения базальтовой сетки
Особенности армирования стяжки
Чем толще прутья в армирующей сетке и меньше ячейки, тем больше весит ее квадратный метр. Но вместе с этим повышается и прочность стяжки от подобного армирования.
При монтаже сетка должна размещаться в нижней трети бетонного слоя. Чтобы арматура оказалась непосредственно в толще бетона, укладку ее следует на полу производить на подставки соответствующей высоты. И нельзя раскладывать армирующий материал так, чтобы его торцы соприкасались со стеной. Это может привести к повреждению стяжки. В этих местах следует оставлять просвет в 3–5 см.
При расчете сетки надо учесть необходимость наложения смежных слоев друг на друга. Этот стройматериал для стяжек обычно продается в рулонах шириной 1–2 метра. При укладке листов на полу придется накладывать их на соседние с напуском в 10–15 см. Иначе армирование получится ненадежным.
Этапы работ по заливке пола с армирующим слоем
Толщина армированного бетона для выравнивающего напольного слоя из-за наличия арматуры получается от 5 см и выше. Если требуется уменьшать данную высоту, то лучше взять фиброволокно для стяжки пола. Этот материал представляет собой нарезанные полипропиленовые волокна различного размера.
