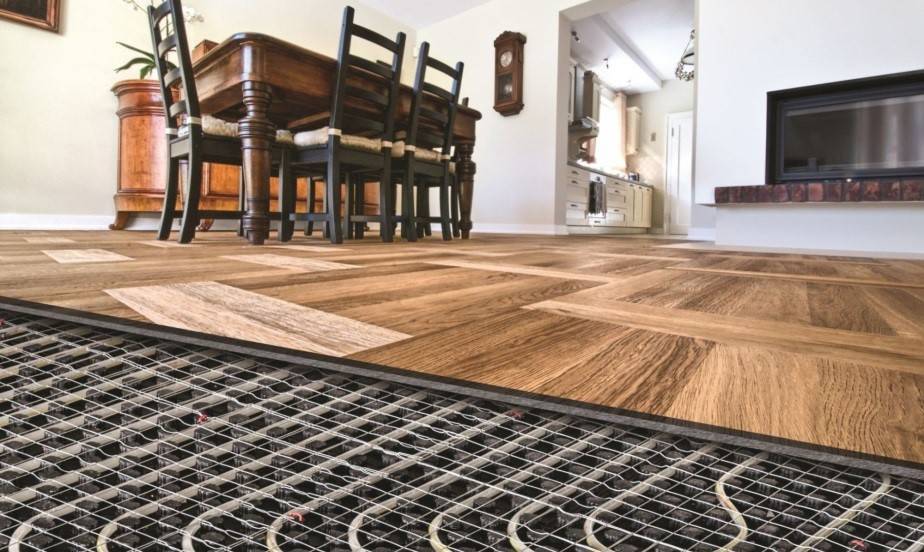

Электрический теплый пол под ламинат своими руками

Укладка нагревательной пленки

Самый рациональный и экономичный способ укладки нагревательных пленок – по длине помещения. В этом случае получается сократить количество точек подключения до минимума. Соответственно, придется делать меньше разрезов. Разделять полотна пленки можно лишь по линиям разреза, отмеченным на их поверхности.

Укладка нагревательной пленки

Укладывать пленку можно как вплотную, так и на некотором расстоянии между полотнами. Плотная укладка обеспечит более равномерный нагрев, однако при этом следует учитывать необходимую мощность всей системы теплого пола. В зависимости от характеристик термопленки, мощность одного погонного метра может доходить до 200 и более ватт.

Перехлесты полотен недопустимы

Чтобы в процессе работы ранее уложенные полосы не смещались с заданного положения, их прикрепляют с теплоизоляции строительным скотчем. Также можно воспользоваться строительным степлером или саморезами. Скобы и саморезы можно использовать лишь в тех местах полотна, где отсутствует непосредственно нагревательная полоса.

Пленка фиксируется скотчем

Места разрезов обрабатываются токонепроводящей битумной изоляцией. Заземляющая шина загибается и пока остается свободной.

Монтаж водяного теплого пола под ламинат

Решение положить ламинат на водяной пол уместно в ситуациях, когда система обогрева работает уже давно, но финишное покрытие немного износилось. Тогда все работы выполняются, не касаясь системы обогрева, производится только замена покрытия.

Водяной теплый пол немного уступает другим видам обогрева, если говорить именно о сочетании с ламинатом. Но, например в частном доме он может стать более экономичным решением, его монтаж проводится поэтапно:

1. Выбор материала. В системе возможны аварии, поэтому лучше использовать влагостойкий вариант ламелей.
2. Подготовка помещения. Все неровности, бугры, перепады высот выравниваются. Поверхность очищается от мусора и пыли.
3. Для начала укладывается изоляционный слой, подойдет пенополистирол с толщиной до 7 мм, на него монтируется армирующая сетка с элементами фиксации для труб. Или в качестве альтернативы – использование подкладки со специальными выступами.

Укладка труб на специальную подкладку

Заливка стяжки. На армирующую сетку или между выступами подложки укладываются трубы системы отопления. Вдоль стен наклеивается демпферная лента, все заливается цементным раствором. Время высыхания может составлять несколько недель.
Укладка подложки. Между стяжкой и ламинатом также используется подложка, можно применять тонкие вспененные материалы. К стяжке она дополнительно крепится двусторонним скотчем.
Монтаж финишного покрытия. Начиная от угла комнаты, проводится установка ламината. Доски между собой соединяются специальными пазами

Важно оставлять расстояние от стен в 10 мм, ведь возможно линейное расширение.

Подложка и ламели

При первой эксплуатации нужно постепенно увеличивать температуру, а не сразу запускать систему на полную мощность. По окончании сезона отопления снижение температуры также должно быть постепенным.

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

1. Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
2. При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

• Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
• Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

• оптимально и равномерно распределяют тепло по покрытию;
• экономичны;
• имеют максимальный нагрев 45 градусов;
• быстро прогревают ламели;
• монтаж и ремонт прост, можно сделать самим;
• нет потребности в стяжке, ламели могут укладываться на плёнку;
• большой срок эксплуатации;
• сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
• при выходе из строя одной полосы, всё устройство продолжает работать;
• нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
• не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Виды электропола

Для монтажа электрического теплого пола под ламинат используется несколько технологий, имеющих свои сильные и слабые стороны. На сегодняшний день, специалисты выделяют три вида электропола:

1. Кабельный. Считается наиболее долговечным и надежным видом теплого пола. Используется одножильный и двухжильный кабель. Хорошо подходит как для сухих, так и влажных помещений. Укладывается в бетонную стяжку. К недостаткам можно отнести большие затраты электроэнергии, невозможность установки, если архитектурные особенности не позволяют поднять пол для стяжки.
2. Маты. Представляют собой нагревательный кабель, помещенный между слоями алюминиевого полотна. К достоинствам технологии относится наличие защитного экрана, который предотвращает электромагнитное излучение, имеет герметическую изоляцию от попадания влаги. К минусам можно отнести большую энергозатратность и необходимость укладки стяжки.
3. Пленка. Способна нагреть ламинат за несколько минут, для укладки не требуется стяжки, имеет не большое потребление электроэнергии. Недостатком является невозможность укладки в сырых помещениях, так как этот вид теплого пола не имеет заземления.

В зависимости от возможностей и технических особенностей помещения можно выбрать теплый пол под свои индивидуальные условия.

Виды электрического пола

В соответствии с применяемым элементом нагрева классификация включает несколько типов электрической конструкции.

Кабельная конструкция

Кабельный пол

Обогрев при установке кабельного контура происходит посредством поступления к нему тока. Кабель кладут на стяжку.

Для полноценного обогрева придется подождать чуть больше 1 часа. Для проведения ремонтных работ и устранения неисправностей системы необходимо демонтировать напольное ламинированное покрытие, повреждать стяжку.

Тепломаты (термоматы)

Тепломаты состоят из стеклоткани. На ней крепятся кабели в форме змейки. Для установки обогрева не нужен монтаж стяжки.

Эффективнее всего закреплять маты на основе посредством плиточного клея. Цена на обустройство матов выше примерно на 30% в сравнении с кабелями.

Нагревательные маты под ламинат устанавливать легче. Сетку с проводом просто раскладывать по поверхности чернового основания.

Инфракрасный пол

В этой конструкции элемент нагревания – специальная пленка. Для нее не нужно применение стяжки или клея.

В процессе монтажа пленку просто кладут на черновой пол. Инфракрасный слой обогревает не только напольное покрытие, но также мебель. Толщина системы минимальная, поэтому организовать ее можно в помещении без ущерба для высоты.

Инфракрасная конструкция

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

1. Устойчивостью к «рабочей» температуре системы «теплый пол».
2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

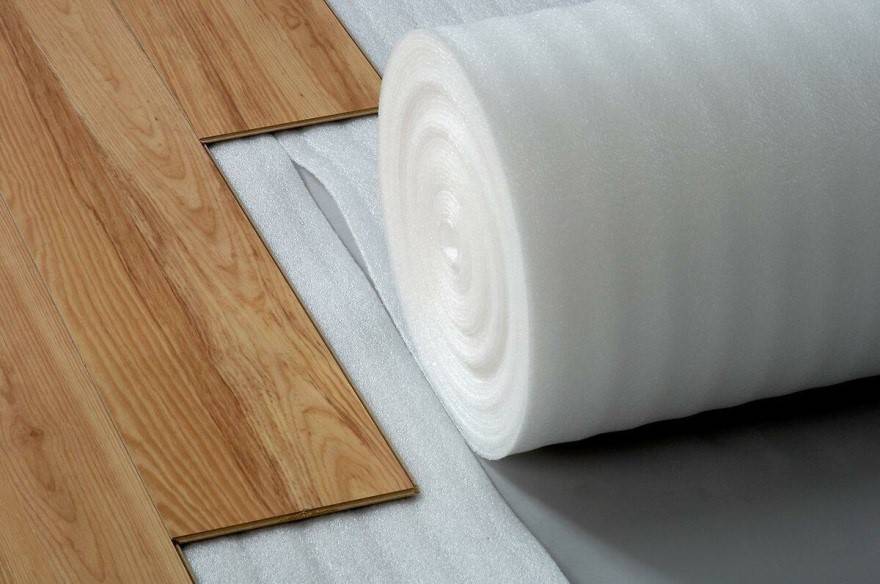

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Электрический пол под ламинат – делаем сами

Любую электрическую систему можно сделать примерно в такой последовательности:

1. подготовка основы;
2. обустройство гидроизоляции;
3. обустройство теплоизоляции;
4. укладка элементов нагревания;
5. установка температурного датчика, подключение регулятора тепла;
6. тестовая проверка работы обогрева;
7. формирование стяжки – мокрой или сухой;
8. монтаж подложки;
9. укладка ламината.

Монтаж своими руками

Стяжка бетоном требуется при укладке кабеля или термоматов. Когда стяжку залить не получается, например, на деревянный пол, то на основания кладут ДСП или доски, оставляя между ними свободное пространство.

Далее проводится монтаж металлических листов с канавками. В них ставится провод нагрева. Фанера укладывается на пленочную систему тогда, когда сверху планируется класть плитку или другой материал с большим весом.

Монтаж инфракрасного пола

Чтобы провести монтаж пленочной системы, нужны такие материалы и инструменты:

• инфракрасная пленка;
• теплоизоляция без фольги;
• зажимы;
• регулятор температуры;
• пассатижи;
• скотч;
• ножницы;
• изоляция битумная;
• провода;
• отвертка.

Этапы проведения работ:

1. Демонтаж старого финишного покрытия.
2. Выравнивание основания. При необходимости требуется самовыравнивающая смесь.
3. Тщательная очистка чернового пола от песка, пыли, мусора.
4. Укладка теплоизоляции, листы которой соединяются скотчем.
5. Монтаж пола с обогревом. Термопленку разрезают на отрезки нужной длины ножницами. Пленку кладут на изоляцию медной шиной вниз. Разрезать можно в любом месте, главное, не трогать нагревательные элементы.
6. Соединение отрезков пленки друг с другом скотчем.

1. Подключение системы. Противоположные концы шины изолируются специальным изолирующим скотчем. Пассатижами к пленке прикрепляются зажимы контактов. К зажимам прикрепляются провода по схеме, обязательно изолируются с обеих сторон. В теплоизоляции формируют углубления – для зажимов и проводов. Это позволяет покрытию не вздыбливаться в определенных местах.

1. Монтаж терморегулятора. К нему крепят провода в соответствии с инструкцией и схемой.
2. После монтажа обогреваемого пола реализуется укладка ламината.

Технология монтажа на примере кабельных систем

Перед тем как приступать к монтажу пол выравнивается, для него делается стяжка из цемента и песка толщиной не больше 0,3 см. Когда нужно, дополнительно кладется теплоизоляция. Высыхание стяжки займет 3 дня. После этого проводится закрепление демпферной ленты, потом терморегулятора в выбранном месте. Кабель кладут строго по инструкции на упаковке.

После завершения работ снова формируется стяжка 3 – 10 см в толщину. Полностью высохнет она только спустя месяц. Только потом кладут финишное покрытие.

Установка кабельной конструкции

Основное требование к ламинату – способность проводить тепло. Для этой цели панели имеют специальные отверстия. Процесс монтажа включает такие этапы:

1. Обрезание гребня на досках в первом ряду.
2. Укладка первой панели в самом дальнем от двери углу.
3. Формирование первого ряда.
4. Формирование второго и последующих рядов, их соединение с предыдущими.
5. Демонтаж клиньев.
6. Монтаж плинтусов.

Методы сооружения конструкции

1. Крепление труб между досками, после чего верхним слоем стелются листы фанеры. Именно они будут служить прокладкой под ламинат. В качестве такой подложки могут выступать и другие материалы, обладающие такими же прочностными характеристиками.
2. Бетонный настил, в котором лоцируются трубы, осуществляющие теплопередачу.
3. Древесные модули – это конструкции из соединений труб с лагами. Данный способ также требует настила из подкладок твердых материалов. Теплообмен осуществляют металлические элементы с широким основанием.
4. Полистирольная система, которая приемлет только трубы, выполненные из определенных материалов.

В конструкции водяного пола важными деталями, применение которых не зависит от финишной отделки, являются:

• Фиксированное количество распределяющих элементов для обогрева. Такие детали называются коллекторами.
• Основной коллектор – подключает «теплый пол» к магистральной обогревающей системе.
• Интегрированный коллектор.
• Насос, качающий воду.

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат — совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.

Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо

Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность

Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.

На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м2*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Какой ламинат выбрать для электрического теплого пола

Выбор ламинированного пола для монтажа на систему
электрический теплый пол.

Ввиду того, что ламинированная доска изготавливается из
древесины (древесная компонента составляет 80-90% в зависимости от вида), его
заведомо нельзя использовать под теплый пол. Ведь древесина склонна рассыхаться
и набухать под воздействием тепла и влаги. А установка под теплый пол – это как
раз тот случай, когда температурный режим имеет определяющее значение. Однако
производители, отмечая возросшую популярность этого вида отопления, предлагают
ламинированный пол с улучшенными характеристиками.

Выбирая ламинат для теплого пола нужно обратить внимание на
характеристики доски (древесноволокнистой плиты):

Коэффициент теплового сопротивления

Чем выше значение этого показателя, тем лучшими
теплоизоляционными свойствами будет обладать ламинат. Любой материал,
используемый как отделочное покрытие для пола, не должен иметь коэффициент
теплового сопротивления выше 0,15 м.кв.*К/Вт.

Примечание. На показатель теплового сопротивления ламината
влияет разновидность и толщина подложки. Показатели суммируются.

Оценить тепловое сопротивление просто, чем больше пористость
материала, тем меньшим будет значение этого показателя.

Способ соединения ламината

Сегодня клеевое соединение ламината утратило свою
популярность, и большинство ламелей имеет замковой тип соединения. Распространенных
видов замков два – click и lock. Причем большинство производителей использует
их одновременно. Click – для соединения по длине ламели, а lock для торцевых
соединений (они более подвержены напряжению на разрыв).

Максимальная температура теплого пола под ламинат

Предельная температура, до которой можно нагреть ламинат без
повреждения его характеристик – 85 °F (около 30 °С). При этом следует учесть и
то, что температура поверхностей с разных сторон будет разной. Температурный
датчик находится возле нижней поверхности ламината и фиксирует температуру в
системе теплый пол. На лицевой поверхности (поверхности пола) температура будет
ниже.

Класс ламината

Для теплого пола класс не имеет определяющего значения.
Поскольку класс ламината зависит от способности лицевой части доски выдерживать
регламентированное число стираний. Соответственно, чем выше класс, тем больше
устойчивость поверхности к износу, но и стоимость ламината такого уровня выше.
Толщина лицевого слоя оказывает некоторое влияние на коэффициент теплового сопротивления,
но не существенное.

Маркировка ламината

Чтобы упростить потребителю выбор ламината для теплого пола,
производители стали маркировать свою продукцию соответствующими обозначениями.
Только продукт, имеющий приведенную на картинке маркировку, может быть использован
на теплом полу.

Пример маркировки ламинированного пола на рисунке

Примечание. В некоторых случаях производители подтверждают
возможность укладки ламината на теплый пол, но ограничивают температурный
режим, а он, как уже отмечалось, определяется не температурой на лицевой
поверхности пола, а температурой на нижней поверхности, той, которая обращена к
нагревательному элементу (пленке, кабелю).
