Инфракрасная пленка для теплого пола

Советы по выбору ИТП

Перед покупкой теплого пола необходимо обращать внимание на следующие моменты:

1. Надежность изоляции. В случае с пленочным ИТП желательно попробовать самому расслоить изоляцию. Если это удастся сделать вручную — пленка некачественная. То же самое касается стержневого теплого пола. Стержни не должны выпадать из изоляции от простого усилия. В обоих случаях качественную изоляцию можно будет нарушить только ножом.
2. Надежность контактов. Не касается стержневого ИТП, так как там все контакты заизолированы и невидны. В пленочном ИТП необходимо попробовать «сломать» контакт, изогнув пленку в месте соединения токопроводящей и нагревательных полосок.
3. Ширина токопроводящей и нагревательной полос. Чем шире оба элемента, тем надежнее работает система и тем лучше она обогревает помещение.
4. Внешний вид. Под пленкой не должно быть мусора, даже самого мелкого. Углеродные полоски должны иметь одинаковую форму, одинаковые размеры и одинаковую структуру. Кроме того, на поверхности пленки не должно быть повреждений: вмятин, проколов, разрезов, трещин и так далее. Все это может нарушить герметичность изоляции.

При выборе необходимо учитывать особенности каждого из видов ИТП. Например, не рекомендуется стелить инфракрасный пленочный теплый пол в бане, так как он боится сырости. В случае нарушения герметичности изоляции сырость может привести к короткому замыканию.

Полосатый пленочный пол не размещают под массивной мебелью. Это грозит перегреванием напольного покрытия, что приведет к его порче. Под мебель либо совсем не укладывают ИТП, либо укладывают карбоновый теплый пол (пленочный или стержневой).

В квартирах (домах) с низкой высотой потолков использовать стержневой теплый пол просто нерационально. Он требует устройства стяжки минимум в 2–3 сантиметра, что еще украдет расстояние между полом и потолком. С другой стороны, стержневой ИТП можно укладывать на слегка неровную поверхность, потом она будет выровнена с помощью той же стяжки.

В помещение, где много кривых линий, изгибов, поворотов и так далее, лучше брать карбоновый пленочный пол, который можно подрезать. Можно взять также и углеродный ИТП, но часть пространства, так или иначе, останется незаполненной.

Нужна ли дополнительная теплоизоляция или нет?

Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:

1. Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
2. Сбережение тепла внутри помещения, и недопущение его выхода наружу.

Потребность в дополнительном утеплителе зависит от ряда факторов:

• В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
• Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу

Watch this video on YouTube

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

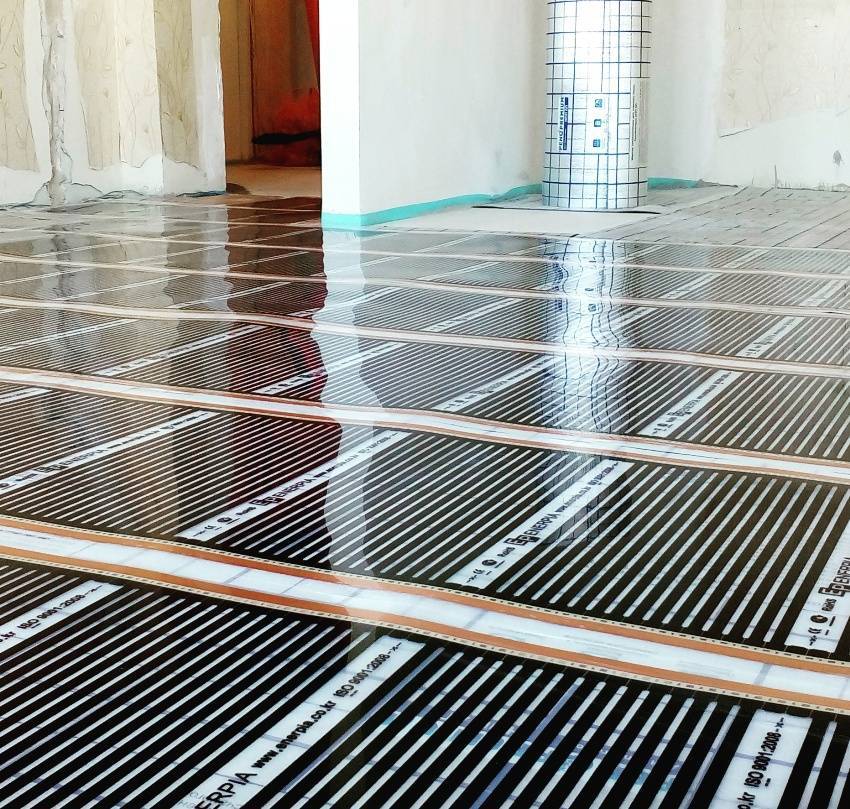

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

ИК пол и различные покрытия: что можно и чего нельзя делать

Как уже говорилось, от выбора финишного покрытия зависит очень многое. Пленка не требует стяжки, так что она непосредственно контактирует с материалом, которым вы будете покрывать полы. Именно он и станет своего рода батареей, которая отдает тепло помещению.

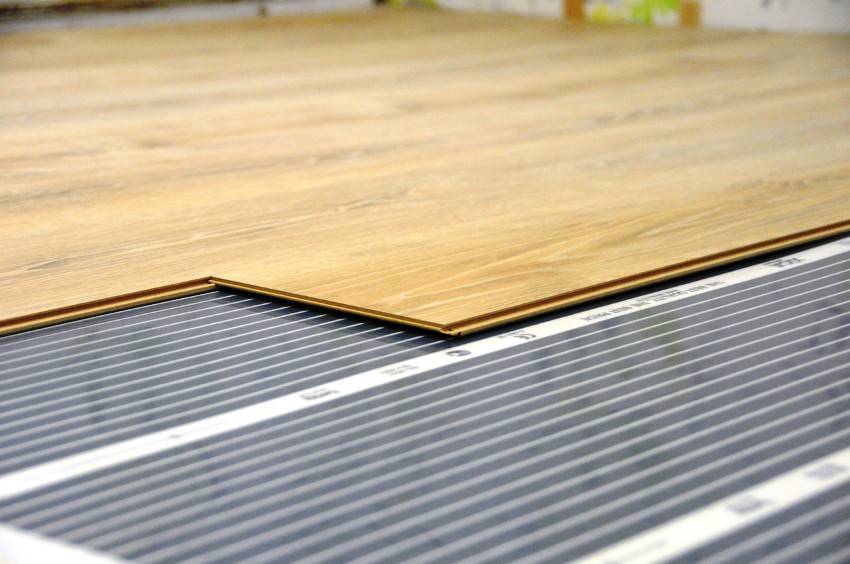

Можно ли укладывать теплый пленочный пол под ламинат?

Ламинат хорошо поглощает тепло и не очень охотно отдает его. Кроме того, ламинированное покрытие не терпит чрезмерного нагрева и резкого перепада температуры. Все эти факторы могут привести к тому, что ламинат деформируется, может потрескаться и образовать многочисленные щели.

По перечисленным причинам под полы из ламината не укладывают системы водяного отопления или кабельные полы

Они дают слишком высокую температуру. Низкотемпературная пленка – вот подходящий выбор для этого покрытия. Она не нагревается выше +27°С, а такое тепло ламинат вполне выдерживает. Чтобы повысить эффективность нагрева, под пленку следует уложить теплоизолирующий слой.

Небольшой видео материал о монтаже пленочного теплого пола под ламинат:

Watch this video on YouTube

ИК пол и паркет

Паркетное покрытие – это натуральный материал. Древесина очень чувствительна к внешнему воздействию, это следует учитывать, принимая решение в комнате с паркетом устанавливать теплый пол.

Постоянный приток тепла может пересушить паркет, отчего он потеряет свой внешний вид и плотность покрытия

Вот и получается, что стоит дважды подумать. Паркет – довольно дорогое удовольствие, стоит  ли напрасно тратить деньги? Тут придется решать, что важнее – красота и надежность пола или комфортная температура.

Что получится, если постелить теплый пленочный пол под линолеум?

С одной стороны такой вид полов – это быстро, легко и недорого. Действительно, что может быть проще: постелил пленку, сверху раскатал линолеум – и все дела. Но есть одно но: если вы выберете дешевый линолеум, то вас ждут крайне неприятный последствия от такой поспешности. Дешевые виды линолеума вовсе не приспособлены к повышенным температурам. Они и без нагрева будут долго пахнуть, а с нагревом жуткий запах будет вас буквально преследовать и он может даже вызвать неблагоприятную реакцию организма.

Отсюда вывод: для монтажа пленочного теплого пола под линолеум подойдет только низкотемпературная пленка, а само покрытие следует выбирать подороже, с характеристиками, позволяющими использовать теплый пол.

Выбирайте для теплого пола только толстый качественный и дорогой линолеум

Статья по теме:

Установка теплого пленочного пола под плитку

Керамические полы – долговечное и практичное покрытие. Но у него есть один существенный недостаток – такой пол очень холодный, ходить по небу босиком – то еще удовольствие. Поэтому и укладывают в ванной комнате, в коридоре и на кухне, на лоджии ИК пленку, чтобы согреть холодный камень. Казалось бы, проблема решена, но не тут то было!

Технология укладки пленочного пола предусматривает сухой метод, пленка плохо переносит «мокрую» укладку. А как положить сверху плитку, если не использовать плиточный клей? Никак! Клей имеет щелочную основу, а она разрушает полиэстер пленки и однажды дело дойдет до того, что вы получите не сильный, но бодрящий разряд, решив прогуляться босиком по полу в ванной.

Пленка терпит только сухую укладку

Так что лучше для кафеля подобрать вид инфракрасного обогрева на стержневой и кабельной основе.

Немного о производителях ИК-полов

Популярность инфракрасных полов породила и широкое предложение на отечественном рынке. Свой товар представляют производители из Европы, Азии и России.

Традиционно, хотелось бы предостеречь вас от приобретения заманчиво дешевого материала китайского производства. Очень часто можно встретить неблагоприятные отзывы о низком качестве этой продукции.

Устройство пленки примерно одинаково для всех производителей

Достойны внимания пленки корейской фирмы REXVA. Они отличаются прочной основой и совершенным процессом ламинирования, не оставляющим воздушной прослойки в местах контактов. Так на пленке не образуется «мертвых» зон, а вся система имеет высокий коэффициент полезного действия.

Украинская фирма MONOCRYSTAL предлагает продукцию по доступной цене неплохого качества. Специалисты из Харькова изучили и взяли на вооружение все передовые корейские технологии. На свою продукцию производитель дает десятилетнюю гарантию.

Кроме перечисленных, достойны внимания и другие компании: CALEO, HEATPLUS, DEVI, ТЕПЛОЛЮКС.

Что такое пленочный теплый пол?

Ученые и инженеры непрерывно стараются улучшить отопительные системы частных домов, офисов, хозяйственных и промышленных объектов. Одной из таких инновационных разработок является пленочный инфракрасный теплый пол (ИК пол), который уже широко применяется для обогрева различных помещений. Он представляет собой скрытый под финишным напольным покрытием тонкий материал в виде пленки, излучающей инфракрасные лучи и, тем самым, нагревающей предметы в помещении: пол, стены, потолок, мебель и людей.

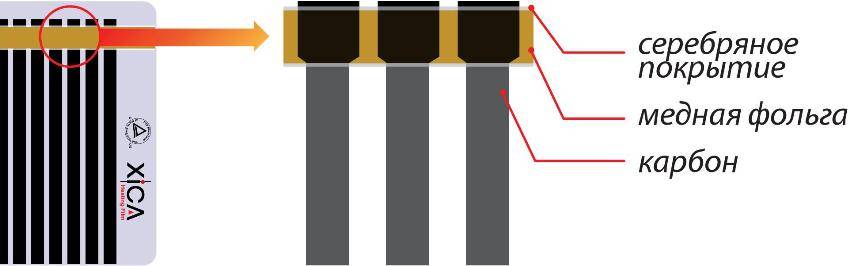

Устройство пленочного теплого пола

Состоит теплый пол пленка из нескольких очень тонких деталей:

1. Нагревательными элементами, которые генерируют инфракрасное излучение, являются уникальные наноструктуры из углеродных материалов в виде полос. Строение атомов представляет собой гексагональную решетку. Ширина полос составляет 1,5 см, а толщина не превышает 0,4 мм.

2. Соединены нагревательные элементы специальными медными шинами с серебряным напылением.

3. Вся конструкция заключена в прозрачный полимерный материал, который защищает элементы от пыли, влаги и механического воздействия.
4. Электрический пленочный теплый пол подключается к стандартной сети электропитания по специальной схеме.

Принцип работы пленочного теплого пола

Функционирует пленочный инфракрасный пол по известному физическому принципу:

1. Под воздействием электрического тока, поступающего от стандартной сети электропитания, углеродные элементы нагреваются до определенной температуры.
2. Достигнув нужного показателя нагрева, полосы начинают генерировать инфракрасное излучение длинного спектра.
3. Такие лучи нагревают не воздух в помещении, а находящиеся в нем предметы и поверхности. Тепло от мебели, стен, пола и потолка опосредованно передается воздуху. Этот принцип схож с обогревом Земли солнечными лучами.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Выгода от использования инфракрасных теплых полов

Регулярное повышение цен на все виды энергоносителей вынуждает искать экономичные варианты отопления. Эта проблема затрагивает не только владельцев больших помещений (производственных цехов, гаражей, спортзалов или торговых павильонов), но и хозяев коттеджей и коммунальных квартир.

Температурный режим при радиаторном отоплении и системой теплых пленочных полов

Экономия видна уже на стадии монтажных работ: простота укладки не требует профессиональных навыков и знаний, а значит –  не нужно платить специалистам. Также нет необходимости в дополнительных материалах для оборудования стяжки, не требуется выполнять какие-то профилактические работы в процессе эксплуатации.

Экономии способствует и тот факт, что теплый пол электрический инфракрасный является принципиально новым устройством для обогрева. При конвекционном способе отопления нагревается в первую очередь воздух, а инфракрасные лучи сразу передают свое тепло близлежащим поверхностям. Во втором случае создается субъективное ощущение того, что температура в помещении выше, чем это есть на самом деле.

Применение этой системы позволяет также обустроить локальный обогрев определенных зон, не отапливая все помещение. Эти возможности ик теплого пола способствуют более экономному расходу электричества.

Достоинства инфракрасных теплых полов

Даже за то короткое время, в течение которого используются пленочные полы, уже успели проявиться следующие положительные качества этих систем:

• Простая и удобная укладка пленочного теплого пола, отсутствие бетонной стяжки. Все работы можно выполнить в течение нескольких часов. Установка пленочных полов стоит относительно недорого.
• Данные системы используются практически с любыми типами напольных покрытий: паркетом, ламинатом, линолеумом, ковролином. Кроме того, возможен монтаж теплого пола под плитку.
• За счет незначительной толщины пленки толщина пола не увеличивается, а высота помещения не снижается.
• Быстрый разогрев элементов и такое же быстрое завершение обогрева в связи с низкой инерцией нагревания. Помещения прогреваются равномерно, нет температурных перепадов в направлении от пола к потолку.
• Теплый электрический пленочный пол обладает устойчивостью к повышенным нагрузкам на покрытия полов, характерных для общественных зданий, офисов, спортзалов и т.д.
• Не допускается пересушки воздуха в помещении, влажность сохраняется на оптимальном уровне. Существует мнение, что инфракрасное излучение обладает противоаллергическим действием, устраняет неприятные запахи.
• Пленочные полы можно установить и включить в общую систему «Умный дом». Их использование позволяет сократить потребление электроэнергии до 30%.

Особенности монтажа

Монтаж ИК пленочных полов вкаркасном домеи деревянном строении мало чем отличается от установки в других помещениях. Пленку можно монтировать на любое основание пола: фанеру, ДСП, ОСП, ДВП, черновой деревянный пол, старое покрытие

Важно проследить за тем, чтобы основание, не которое будет укладываться пленка, было ровным и сухим

Этапы монтажа:

1. Укладка теплоизоляции

Перед монтажом ИК-пленки необходимо сделать укладку теплоизоляции. Для этого можно использовать фольгированную теплоизоляцию 4 мм и закрепить ее локально скотчем, чтобы она не сдвигалась. Можно использовать фольгированную теплоизоляцию на самоклеящейся основе. Изоляция должна быть с лавсановым покрытием, поскольку она не проводит электрический ток. После того, как изоляция будет уложена, нужно проклеить стыки обычным скотчем.

1. Разметка обогреваемой площади

С помощью маркера отметить места, где будет располагаться пленка. При расчете необходимого количества пленки нужно учитывать, что ее можно разрезать. При раскручивании рулона можно заметить места для разреза. Они находятся на расстоянии 25 см друг от друга. Разрезать части рулона можно обычными канцелярскими ножницами, строго следуя пунктирным линиям на полотне.

1. Укладка и подключение ИК-плёнки

При монтаже следить за тем, чтобы слои пленки не накладывались друг на друга. После укладки пленка подключается к терморегулятору с помощью медных проводов. Если планируется отопление помещения большой площади, устанавливаются сразу несколько терморегуляторов. Кабель питания, в отличие от самой пленки, может перегреться и привести к возгоранию. Поэтому по деревянному основанию его проводят в специальной металлической гофре.

Более подробно узнать, как происходит монтаж и подключение пленочного пола можно узнать из этого видео.

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

1. Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.

2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
3. Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.

4. С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.

5. Такие системы нагреваются очень быстро, прогрев идет равномерно.
6. Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.

7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

Но и недостатки у материала, как было выше сказано, есть

Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем

Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
Это – не дешевая система подогрева.
Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

ИК пленка прослужит минимум 10-20 лет

Подводим итоги: что купить, где купить и сколько стоит

Итак, инфракрасный пленочный теплый пол можно купить не только в специализированных магазинах, но и на интернет площадках. Покупайте товар от известных производителей. Он не должен быть дешевле, чем 1500 рублей за квадратный метр. Более низкие расценки должны вызвать у вас опасения за качество продукции.

Наиболее практичной является графитовая пленка, ее срок эксплуатации – до 30 лет

Монтаж пола не вызывает затруднений даже у новичка. Такой пол можно застелить буквально за час. Лучше всего в качестве финишного покрытия использовать ламинат или ковролин.

Теплый пол сохранит здоровье ваших близких

Если вы уже используете такие полы – поделитесь своими впечатлениями и  рекомендациями, они очень помогут нашим читателям!
