Как класть теплый пол под плитку

↑ Что первым делом выполняют перед укладкой электрического «тёплого пола»?

Существует несколько типов электрических полов. Все они монтируются по-разному. Правда есть общие требования, касающиеся подготовительных работ и выбора требуемого инструмента.

Полы должны иметь определённую степень термоизоляции. Нецелесообразно тратить дорогое электричество на подогрев холодного пола, если под ним находится открытый грунт или неотапливаемый подвал. «Тёплый пол» нужно укладывать только на хорошо утеплённую основу.
Не стоит класть греющий кабель на неровную поверхность, если планируется покрыть его кафелем. Если старый пол имеет большие перепады, щели и иные дефекты, то нужно начинать с их устранения. Для этого потребуется залить выравнивающую бетонную стяжку и по мере необходимости выполнить теплоизоляционные работы.
Для подключения «тёплого пола» требуется заранее выделить отдельную линию электропитания, которую желательно подключить через автомат и дополнительно защитить УЗО. Также заранее необходимо определить и точку монтажа терморегулятора – к ней должна подводится линия электропитания. Если в комнате сильная влажность, то необходимо установить блок управления в соседнем помещении

Важно, чтобы к нему всегда был беспрепятственный доступ.
Как видно из практики, часто приходиться покупать блок управления и термодатчик дополнительно – крайне редко они предусмотрены комплектацией. Кабель термодатчика необходимо покупать с небольшим запасом, чтобы можно было без проблем установить блок управления в планируемом месте.
Так как в любом случае выполняется электромонтаж, следует заранее приготовить нужные для работы инструменты

Необходимо будет отрезать провода, снимать с них изоляцию, после чего зачищенные концы запрессовать в наконечники или залудить оловом. Для изоляции точек соединения проводки потребуется качественная изолента или термоусадочные трубки. Если у вас имеется строительный фен, то с его помощью можно быстро прогреть термоусадку и проложить провода.

Кроме того, в процессе монтажа и после его окончания, перед вводом системы в эксплуатацию, проверяются характеристики электрической цепи на соответствие с паспортными данными. Для этого потребуется мультиметр, поэтому его желательно заранее купить.

1. Монтаж греющего кабеля всегда связан с общестроительными работами. В частности, для подготовки штробы под электропроводку и термодатчик потребуется болгарка с диском по бетону и перфоратор с лопаткой. Монтаж некоторых тёплых полов требует заливки стяжки – для этого тоже необходим определённый инструмент.
2. Пол будет покрываться кафелем, поэтому потребуется ещё подготовить зубчатый шпатель, строительный миксер для размешивания большого количества клея, валики или кисти для покрытия основания грунтовкой, ведра, уровень для проверки горизонтальности кафеля в ходе его укладки.

Это основные моменты подготовки. Существует много технологий укладки электрического «тёплого пола» под плитку, поэтому стоит разобрать самые распространённые из них.

Кладка плитки

• Приготовленный клей наносится зубчатым шпателем на плитку и основание.
• Образующиеся борозды придадут лучшей адгезии.
• Клей на пол нанесите сразу на 1 м2 ровным шпателем тонким слоем.
• На кафель клеящая масса наносится зубчатым шпателем.
• Хорошо промазываются края и середина.
• Плитку прикладываете к полу по разметке.
• С небольшими усилиями прижимаете кафель к полу.
• Обязательно прикладывается уровень. Уровнем измеряется кафель во всех положениях: по горизонтали, вертикали и диагонали.
• Рядом укладываете еще несколько плиток. Выставляете их строго по уровню по горизонтали.
• Между плитками помещаете крестики, формирующие равномерный и одинаковый шов.
• При нажатии на кафель часть клея будет выходить в шов. Его необходимо сразу удалять.
• Если клеящий состав попал на лицевую сторону плитки удалите его влажной тряпкой.

Обратите внимание
Между стеной и облицовкой оставляется зазор до 20 мм. Он необходим в качестве деформационного шва.

После укладки плитки и застывания клея все крестики аккуратно удаляются. Пока клей полностью не схватился, убедитесь, что в швах отсутствуют остатки смеси. В противном случае затирка будет плохо удерживаться.

При кладке возле стен, труб и других элементов необходима подрезка. Для резки используется плиткорез ручной или автоматический. Все срезы должны быть ровными и без зазубрин.

Способы монтажа

Существует несколько способов монтажа водяного теплого пола под плитку с жидкостным подогревом, но общий принцип остается неизменным: имеется труба, которая находится в толще стяжки. В зависимости от конструкции различают как минимум 2 технологии обустройства подогрева. Они разнятся между собой типом подложки и способом крепления труб:

• Использование специальных плит с пазами для укладки труб.
• Монтаж трубопровода на стальную сетку или арматуру.

Важно при применении того или иного способа использовать качественные материалы и строго следовать технологии, чтобы не ухудшить качество работы системы отопления

Можно ли сделать водяной пол в квартире?

Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.

Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.

Процесс укладки водяного пола

Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.

Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.

Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Watch this video on YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Плюсы и минусы керамического напольного покрытия

Керамика, как материал для напольного покрытия, является холодным, но класть на пол с подогревом именно кафель считается модным и в ванной комнате, и на кухне, также в других комнатах. Керамика медленно поглощает тепло, но накапливает его надолго и обладает хорошей теплоотдачей. Такое свойство, как медленное нагревание, позволяет равномерно распределять тепло по всей поверхности, не создавая зон с очень холодным либо очень горячим покрытием.

Использование плитки отлично подходит для санузлов и ванной, потому что в этих помещениях всегда высокий уровень влажности. Поверхность быстро просыхает и не образует плесень. К тому же плиточное покрытие отличается прочностью и надежностью.

Как выбрать плитку для укладки

Материал для укладки пола должен иметь высокое качество. Важным условием считается показатель твердости и плотности. Существует много разновидностей плитки, которую выполняют из керамогранита, натурального камня либо монокоттура. Эти материалы подходят для укладки теплого пола. Плитка под теплый пол отличается от настенной большей толщиной. Во время укладки используют только исправную плитку, чтобы поверхность пола была ровной, и уровень швов не отличался. Для пола используют плитку с шероховатой либо матовой поверхностью, чтобы не скользила.

Рассчитывая сколько плитки понадобится, следует отталкиваться от квадратных метров помещения, и добавить примерно десять процентов на бой.

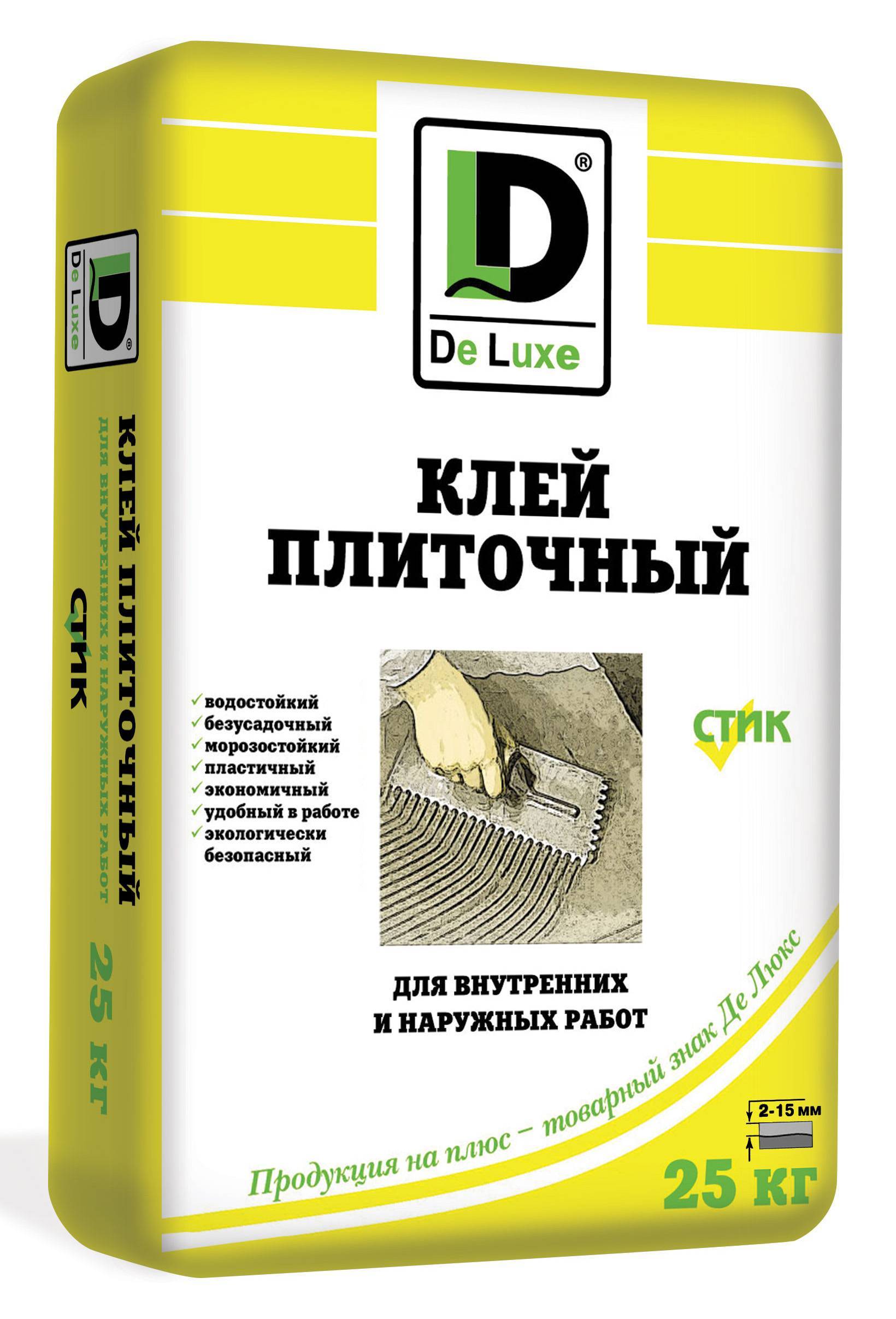

Какой клей выбрать

Во время выбора затирочного либо укладочного клея опираются на показатель эластичности, теплопроводности.

Специалисты советуют покупать такие растворы, как:

• Цезерит в модификации СМ-14 EXTRA, либо СМ-16, либо СМ-17, либо СМ-115.
• Knauf Flex, который противостоит воде и подходит для укладки во влажных помещениях.
• Старатели.
• Керамик.

Затирка для швов должна подходить под цвет плиточного покрытия.

Набор инструментов для укладки плитки

Во время укладочных работ стоит приготовить следующий набор инструментов:

• шпатель обычный и зубчатый;
• правило;
• крестики для соединения швов, необходимого размера;
• уровни и рулетка;
• резаком, чтобы нарезать кафель;
• карандаш, скотч;
• молоток;
• отбойник.

Приготовив все инструменты, можно приступать к работе.

Терморегулятор

После того, как вы уложили и закрепили нагревающий элемент, можно приступать к его подключению. Сначала вы должны подключить нагревающий кабель к терморегулятору.

Терморегулятор – это небольшой «пульт» управления, на котором вы можете выбирать нужную температуру нагрева пола. Существует множество разновидностей таких регуляторов, вплоть до программируемых, которыми можно управлять через интернет.

Установка и подключение терморегулятора достаточно лёгкое дело. Для его установки можно использовать специальный наружный короб, чтобы не долбить стену, однако, если вы хотите вмонтировать его красиво, как на фото, то лучше сделать под него отверстие в стене.

Стоит подробно рассказать о подпитке всех элементов. Термодатчик и нагревательный элемент довольно просто подключаются к блоку управления с помощью клемм. Далее нужно быть предельно внимательным.

Действуя согласно правилам, вы должны выделить для системы тёплого пола отдельный выход из щитка, однако это не всегда возможно

Если вы подключаете систему к распределительному коробу, то важно правильно рассчитать сечение кабеля, чтобы впоследствии система не давала сбоев.. Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:

Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:

1. Медный кабель с сечением в 1,5 квадрата способен пропускать мощность в 4 кВт и ток силой в 19 А.
2. Медный кабель с сечением в 2,5 квадрата пропускает мощность до 5,5 кВт и ток силой в 27 А.

Монтаж ик-пленки под плитку

Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как такой вариант организации теплых полов отличается уязвимостью термопленки по отношению к плиточному клею. Ик-пленка сама по себе характеризуется низкой степенью адгезии, ее поверхность плохо сцепляется со следующим слоем половой конструкции. Поэтому заливка поверх уложенной термопленки цементной стяжки или монтаж плиточного полотна может привести к тому, что пол получится плавающим. Подобный недостаток вызывает проблемы с дальнейшей эксплуатацией готового пола.

Плиточный клей обычно имеет щелочную среду, которая разъедает полиэстер. Пленка вод воздействием веществ, входящих в состав клея, будет растворяться, что может привести к короткому замыканию и выводу из строя всего покрытия.

Как провести монтаж пленочного пола под керамическую плитку своими руками? Начать работы необходимо с подготовки рабочей поверхности: она очищается от грязи и мусора, выравнивается при необходимости, моется и просушивается. Затем на нее настилается теплоотражающий материал. Он может быть фольгированным или пробковым, вы можете подобрать любой подходящий вариант. Теплоизоляция размещается на поверхности пола полосами, которые проклеиваются строительным скотчем. Все стыки материала должны быть хорошо скреплены, а металлизированная сторона находиться сверху.

Затем можно монтировать сам ик теплый пол, который по окончании работ прячется под плитку. Пленка стелется поверх теплоотражающего слоя, обязательно без стыков внахлест. Все стыки должны быть выполнены аккуратно и не наезжать друг на друга, укладка термопленки внахлест может привести к короткому замыканию. Ик-пленку можно стелить не по всей площади пола в комнате, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, обогревать которую нет смысла. Если вы осуществляете монтаж ик-пола по всей комнате, то в местах, где будет стоять мебель, требуется продумать возможность вентиляции.

Терморегулятор монтируется в стену на удобное для вас место, а датчик температуры – внутри пола между слоями стяжки. Эти два прибора необходимо синхронизировать, чтобы вы могли получать достоверную информацию о включенном температурном режиме при дальнейшей эксплуатации ик-полов.

Готовое ик-покрытие перед монтажом плитки специалисты рекомендуют протестировать, чтобы устранить имеющиеся неполадки, так как после укладки плитки сделать это будет очень проблематично. Если никаких неполадок не обнаружено, то вы можете приступать к монтажу плиточного покрытия. Включить ик-пол можно будет спустя месяц после всех работ, когда стяжка и клей окончательно высохнут.

Как следует укладывать пвх плитку на теплые полы

Принципиально монтаж водогреющих полов под кафельную плитку или под любое другое керамическое покрытие ничем не отличается. Трубы водяного контура укладываются в традиционном порядке, привычной схемой, змейкой или улиткой. Трубы отопительного контура должны лежать ближе к стеновым панелям. Обязательно соблюдайте шаг в процессе укладки трубы. Для небольших отапливаемых помещений лучше всего ориентироваться на шаг укладки 20-25 см. Далее все делается по накатанной схеме. Или идет набор деревянной конструкции, или осуществляется заливка водяных контуров бетоном.

Начиная работу с плиткой, необходимо тщательно подготовить поверхность пола. Бетонная стяжка или настильная система, все равно вам потребуется очистить пол, доведя его до идеально чистого и ровного состояния.

Ровность пола – это не прихоть мастеров. Вдобавок к тому, что плиточное покрытие будет прочно лежать на полу, ровная стяжка обеспечит правильное распределение тепла по всей поверхности пола. Плитку укладывают на клеевую основу. Клей для плитки должен обязательно быть водостойким и не токсичным. При нагреве пола часто наблюдается интенсивное испарение химических веществ, входящих в состав напольных покрытий. Поэтому при выборе клея обязательно смотрите на его маркировку.

Особенности кладки плитки

Монтаж на теплый пол плитку требует знание некоторых моментов:

Высота финишного покрытия должна совпадать с уровнем пола остальных помещений. Подобные расчеты выполняются на стадии заливки стяжки на теплый пол.

Укладка плитки на электрический теплый пол или водяной требует соблюдения толщины плиточного клея. В идеале плиточный клей должен иметь толщину до 10 мм. При большем слое тепловая энергия не будет рассеиваться на всю площадь уложенного кафеля, а концентрироваться непосредственно около трубы или кабеля.

Необходим специальный клей для плитки на теплый пол. Он должен справляться с резкими перепадами температуры

На упаковке клея производитель должен указывать информацию о совместимости смеси с теплым полом.

Важно иметь проект или фотографию уложенного контура напольного обогрева. Если в будущем необходимо просверлить отверстие в поле, фотография поможет вам не допустить ошибки, пробив отопительный контур.

Включение обогрева при высыхании плиточного клея запрещено

Клей должен высыхать при естественной температуре. Кладка на водяной обогрев требует запуска и заполнения системы теплоносителем под давлением.

Греющий контур необходимо надежно зафиксировать к полу. Трубы или кабеля не должны отходить от основания. Трубы хорошо удерживает стяжка, а провода должны надежно фиксироваться.

Это основные нюансы, которые учитываются при кладке кафеля и изготовлении теплого пола своими руками.

Укладка тёплого пола

Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.

Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.

Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.

Установив термодатчик таким образом, вы сможете заменить его в любой момент, а это одна из самых распространённых поломок тёплого пола. На этом укладка электрического теплого пола под плитку завершена, однако осталось подключить его и уложить саму плитку.

Выше мы также упоминали о инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла (подробнее: «Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу»).

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

• снятие старого напольного покрытия;
• выравнивание основания или заливку бетонной стяжки;
• укладку теплоизолирующего слоя;
• установку терморегулятора;
• монтаж кабеля;
• заливку стяжки;
• укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

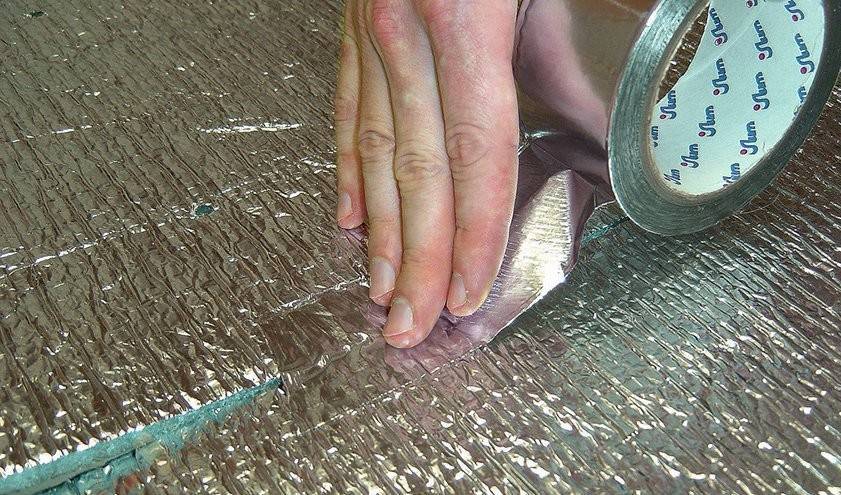

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.
