Как монтировать теплый пол

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

• высокая степень экономичности энергоресурсов:
• стабильные показатели надёжности и безопасности правильно смонтированной системы;
• хороший потенциал использования в качестве основной отопительной системы;
• отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Какой ламинат выбрать

Важное значение для нормального функционирования тёплого пола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркет будут деформироваться, плохо пропускать тепло и выделять формальдегид, выше допустимой нормы

Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

• обладать замковым соединением, использовать клей для монтажа плит не рекомендовано, он создаёт жёсткий шов, который рвётся при температурных перепадах;
• иметь высокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10 м2 х °K/Вт;
• оптимальная толщина плит 8 — 9 мм, если они тоньше — происходит разрушение замкового соединения при перепаде температур, а толстые плохо пропускают тепло;
• не выделять при нагреве формальдегид выше допустимого придела, подойдёт напольное покрытие класса ЕО и К1;
• быть износоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочность пола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковке или в инструкции к изделию должен присутствовать специальный значок, он обозначает возможность совмещать данный ламинат с элементами обогрева.

↑ Правила монтажа водяного пола

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.

Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.

Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.

Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.

Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.

Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

• Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
• Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
• Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей

Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении

При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

• не подключать к сети пленку, свернутую в рулон;
• монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
• при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
• делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
• при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
• термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
• сохранять схему укладки плёночного пола.

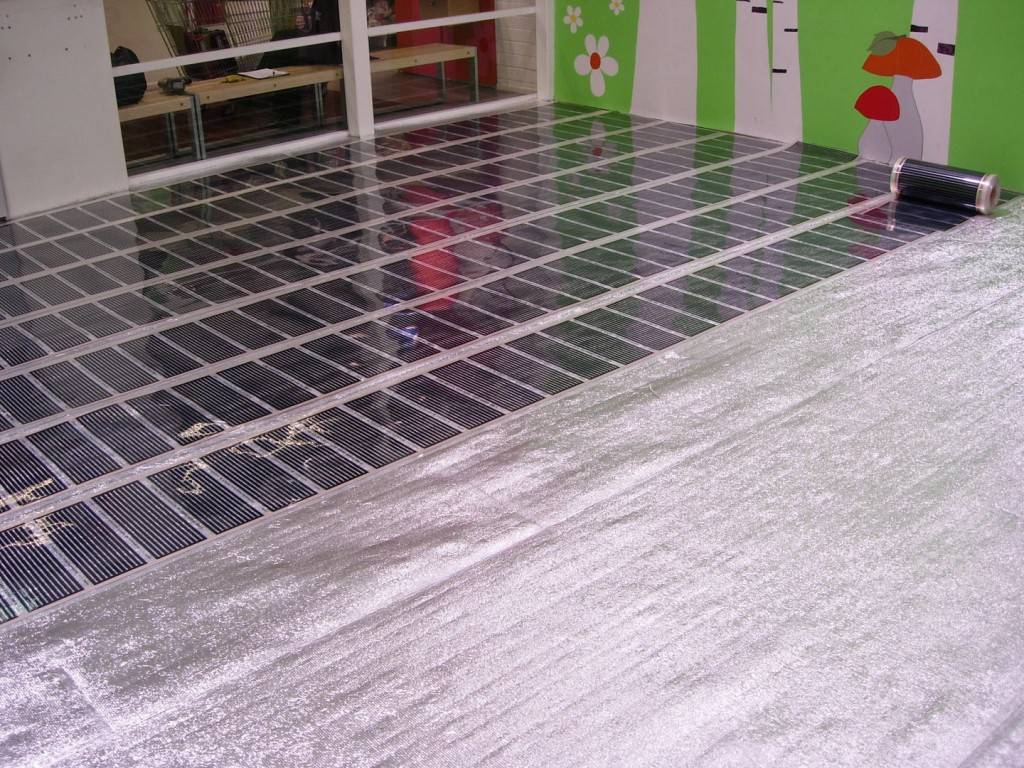

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.

Финишная стяжка пола

Инфракрасный тёплый пол

При пропускании электрического тока через специальную плёнку появляется инфракрасное излучение. Установка тёплого инфракрасного пола  будет осуществлять обогрев помещения гораздо эффективней, чем при любом другом варианте электрического подогрева. Такое излучение не оказывает негативного воздействия на организм, а  несомненным достоинством подобной плёнки является малая толщина.

Инфракрасный пленочный пол

Установка тёплого плёночного пола не требует большого расхода сил и времени. Достаточно просто плёнку расстелить по поверхности и закрыть напольным покрытием. Если приходится укладывать несколько отдельных листов плёнки, то их надо соединить между собой проводами. Контроль за температурой обогрева осуществляется при помощи термостата. Более подробно, для примера, всю процедуру монтажа можно посмотреть на видео

Однако надо учитывать, что важна не только установка тёплого пола, прайс-лист выполняемых работ должен предусматривать использование разных защитных материалов при различных финишных напольных покрытиях.

Выбирая тёплый пол для своей квартиры, необходимо учитывать множество факторов, в том числе и особенностей, присущих разным типам обогреваемых полов. Выбор конкретного варианта обогрева пола предопределяет те работы, которые придётся выполнить для его реализации.

Как устроен электрический теплый пол?

Монтируют устройство на теплоизолирующий слой. После систему заливают цементным раствором. Когда он застынет, можно положить сверху любой материал: ламинат, паркет, линолеум, плитку или еще что-нибудь.

Работы системы подогрева происходит за счет кабеля. Он преобразовывает электрическую энергию в тепловую. За счет него нагревается пол. Этот кабель очень прочный. У известных производителей он способен выдержать и стоградусную температуру. Однако если не прочна оболочка кабеля, то велик риск короткого замыкания. Следует опасаться подделок. Управление системой происходит с терморегулятора.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

• плохая циркуляция воды;
• эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
• утечка тепла.

Теплый пол

Недостатки теплого пола

К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

Электрический теплый пол

Теплый пол самостоятельно под плитку и керамогранит

Помещения с плиточными и керамогранитными полами рекомендуется утеплять нагревательными матами, применяется и стержневой утепляющий пол. Обогревательные системы довольно просты в установке.

В комплекте содержатся:

• рулон нагревательного мата;
• гофрированная трубка;
• инструкция по монтажу в печатном виде;
• гарантийный талон.

Для эксплуатации потребуется термостат в качестве контролирующего элемента.

Эта система обогрева просто монтируется на свободном от мебели месте. Разрезается сетка, где расположен кабель. Нагревательные маты некоторых моделей снабжены самоклеющимся основанием. Установка представляет собой простой процесс.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Watch this video on YouTube

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

• давление в рабочем состоянии — максимальное значение 10 бар;
• температурный уровень — +90 градусов (максимум);
• диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

• диаметр изделия — 1 или 1, 25 дюйм;
• количество отводов — от 3 до 12;
• давление (рабочее значение) — 10 бар;
• максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.
