Как отрегулировать теплый пол

Устройство и виды расходомера

Номинально расходомер для теплого пола предназначен для измерения расхода теплоносителя, то есть он фиксирует объем теплоносителя, который проходит через точку подключения в единицу времени. Этот измерительный прибор еще называют ротаметром.

В продаже имеются ротаметры разных моделей. Есть такие, что выполняют одну только функцию измерения. Для такого ротаметра дополнительно устанавливают перекрывной вентиль. Такой узел регулируется вручную. При настройке системы оператор прикрывает или приоткрывает вентиль в зависимости от показаний расходомера. Есть разнообразные модели с вмонтированным вентилем. Некоторые из них позволяют осуществлять автоматическое регулирование потока теплоносителя.

Поплавковый ротаметр с пластиковым корпусом

В системах теплых полов обычно используют поплавковые ротаметры. В металлическом или пластиковом корпусе находится прозрачная поликарбонатная колба. Скорость циркуляции теплоносителя определяется поплавком, находящимся внутри колбы. Принцип работы его основан на скорости всплывания поплавка в постоянно поступающей и топящей (обтекающей) его жидкости. Эту схему можно назвать вечно всплывающим поплавком. Пружина пытается вернуть поплавок на место. Чем сильнее поток, тем больше притапливается поплавок.

Поплавковый ротаметр вкручивается вертикально на подающем коллекторе. Классическая схема комплектации гребенки (коллекторов) – это расходомеры с вентилями на подающем коллекторе и термостаты на обратном.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

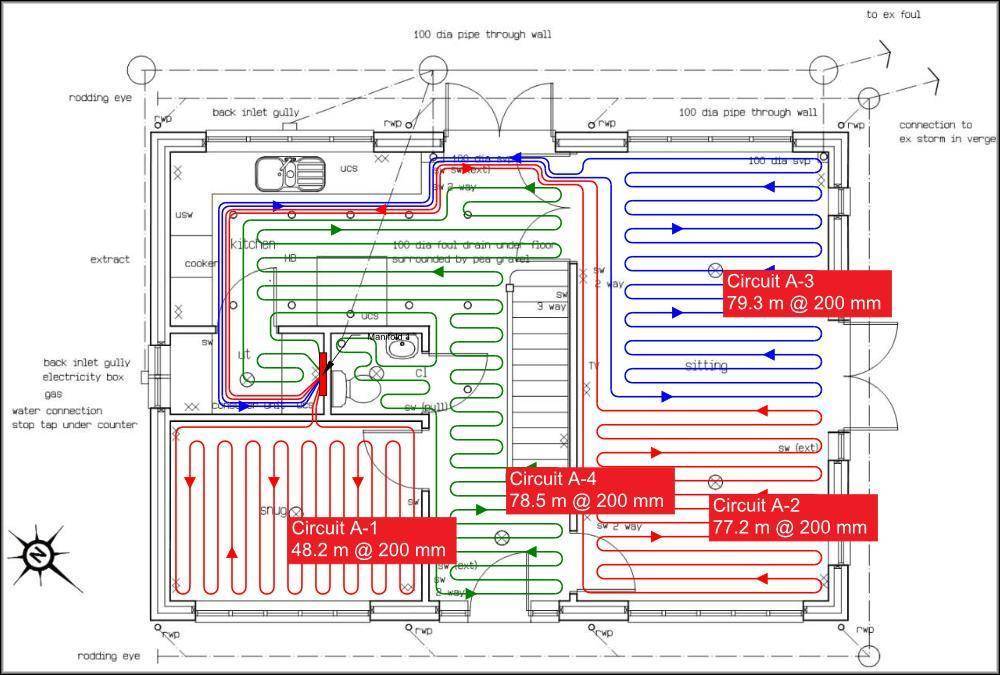

Как укладываются трубы

На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая — требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура — 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

• содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
• в ней находится кислород, он приводит к коррозии, но его не много;
• она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
• её необходимо заменять раз в год, но на это не требуется финансовых вложений.

1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен — гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

В статье подробно освещена информация, какую жидкость лучше выбрать – воду или антифриз.

Ручная регулировка температуры теплоносителя

Способы регулировки температуры будут полностью зависеть от используемого оборудования. Например, если установлена система с контроллером температуры и сервоприводом, то настройка осуществляется согласно инструкции от производителя этого устройства. При этом регулировка выполняется в автоматическом режиме. Сейчас рассмотрим ручной метод настройки температуры с использованием термоголовок.

Первым делом систему до теплого пола необходимо полностью заполнить теплоносителем и освободить от воздуха

Но здесь важно не спешить, иначе могут образоваться воздушные пробки. Если подключение было выполнено от котла, то перед запуском воды в контуры отопления, перекрываете все краны

После, открываете на одной петле подачу/обратку, заполнив ее теплоносителем. Воздух из нее должен выйти через воздухоотводчик. Теперь включаете циркуляционный насос, чтобы в этой петле теплоноситель начал передвигаться. При этом включаете на котле температуру до 35°. На ощупь вы должны почувствовать, что на обратке и подаче в контуре отопления пошла горячая вода. Если все работает исправно, перекрываете эту петлю и открываете новую. По такому методу закачиваете и проверяете каждую петлю отопительного контура. Когда вы настроили каждый контур, то открываете все краны и регулируете необходимую температуру на ощупь. В некоторых петлях кран потребуется открыть полностью, а в других достаточно слегка приоткрыть.

Таким образом, осуществляется ручная регулировка температуры. Ее достаточно выполнять один раз в год

Но здесь важно учесть нюанс. Система напольного обогрева инерционна

Что это означает на практике? Если вы сделали изменения на одной из петель, то придется подождать несколько часов, чтобы почувствовать явные изменения в температуре внутри помещения.

Устройство расходомера

Ротаметр — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.

Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.

Следует сказать, что водомеры встречаются нескольких видов:

• измеряющий ротаметр — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
• регулирующий — служит в качестве распределителя теплоносителя;
• комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.

Температура теплого пола под ламинат.

На самом обычном первом попавшемся ламинате можно обнаружить, что он подходит для теплых полов и что температура теплого пола должна быть не больше 28 градусов.

Может показаться что это температура слишком маленькая, чтобы что-нибудь нагреть.

Но это не так.

В одной комнате у меня нет батарей и теплый пол включается редко — не более чем на 10 минут.

За это время температура возрастает с 21.5 до 23 градусов и пол выключается.

Опыт эксплуатации в ванной электрического теплого пола под плитку показал, что не холодным по ощущениям пол становится при температуре 23 градуса.

При температуре 26 градусов плитка ощущается теплой.

В ванной электрический теплый пол управляется именно по температуре пола, чтобы обеспечить требуемые санитарные условия.

Во всех других помещениях с водяным теплым полом под ламинат температура полов не измеряется.

Опыт эксплуатации водяного теплого пола под ламинат в одном помещении показал, что нет смысла контролировать и ограничивать температуру пола при водяных теплых полах.

Достаточно подать теплоноситель в контур теплого пола требуемой температуры.

А регулирование производить открытием направлений теплого пола по датчику температуры в помещении.

Регулирование при помощи электрических головок на коллекторе теплого пола — самое надежное и дешевое.

И если посмотреть на варианты исполнений терморегуляторов, то можно увидеть что редко когда терморегуляторы, предназначенные для управления водяными теплыми полами (нагрузка 3А), оснащаются внешними датчиками.

Таким образом имеет смысл прислушаться к рекомендациям производителя ламината.

Но 28 градусов на ламинате не означает что теплоноситель должен подаваться, температурой не более 28 градусов.

Существует коэффициент теплопередачи между трубами и полом, полом и ламинатом сквозь подложку и существует теплоотдача ламината в воздух комнаты.

Это означает что температура подаваемого теплоносителя может быть больше.

32 градуса можно подавать смело. Возможно и больше.

Расчет

Рассчитать, какая температура нагрева потребуется для отопления конкретного помещения можно только экспериментальным путем, то есть пользователь должен испробовать несколько настроек, анализируя время достижения комфортной среды в комнате, уровень температуры там. Благо, с ротаметром это осуществить намного проще, чем возиться вручную с клапанами подводки, помпой.

Нет фиксированных значений для помещений, данный нюанс обусловлен тем, что на удержание тепла в комнате влияет множество факторов: теплоизоляция, площадь, протяженность змеевика и подобное.

На комбинированных моделях можно сделать преднастройку (обычно так и делают) по количеству оборотов вентиля – каждый полный виток уменьшает/увеличивает просвет на фиксированное значение. Можно воспользоваться следующим способом:

1. Вначале исчисляется требуемый каждому контуру объем теплоносителя, его процентная доля относительно общего количество жидкости для всей системы.
2. По полученному результату выставляют начальную позицию вентиля (кольца) для каждой секции.
3. Финишная регулировка расходомера делается в процессе функционирования системы, исходя из реальной установившейся температуры, по ощущениям комфортности.

Как мы уже отметили, для одной-двух комнат или одинаковых по своим параметрам помещений коллекторная группа с расходомерами желательная, но не так значима, как для домов, квартир, где отапливается несколько зон с разными размерами.

При равном расходе теплоносителя для контуров большой и маленькой комнаты, достижение нужной температуры в них будет разным. Чем больше площадь, ниже качество теплоизоляции, тем уровень обогрева будет ниже. Соответственно, для значительных по размеру помещений потребуется более интенсивный и значительный поток. И, наоборот, в меньшем объекте нужно установить расход ниже, иначе в нем будет жарко. Но и тут есть нюанс, если в нем плохая теплоизоляция, то значения могут сравняться.

Как видим, на расчет влияет множество факторов, комфортный режим зависит даже от поры года. Регулировка также называется балансировкой, так как распределяется ограниченный ресурс от котла, изменение на одном змеевике влияет на другие.  Настройка может производиться часто, поэтому простота, обеспечиваемая расходомерами, крайне затребована.

Приведем пример. Внутри дома устанавливается напольная система водяного отопления для ванной и иной комнаты, например, для гостиной. Без ротаметра газовый котел будет нагревать жидкость для указанных помещений одинаково, установится один температурный режим. Для гостиной он может быть комфортным, но в ванной будет жарко.

Для отопления первой требуется больше нагретой воды из котла, для маленького санузла меньше. Быстро, комфортно привести температуру каждой комнаты к одинаковому уровню или установить его разным, но комфортным, учитывая особенности помещения, позволит водомер.

Также при балансировке важно обращать внимание на протяженность трубок контура независимо от его конфигурации. Отметим еще некоторые достоинства расходомеров, аппарат позволит:

Отметим еще некоторые достоинства расходомеров, аппарат позволит:

• легко контролировать объем жидкости определенной температуры, направляемой на обогрев, что также тянет за собой возможность более рационально управлять источником энергии (котлами). Если таковой электрического типа, то данный нюанс весьма актуальный;
• равномерно прогревать все ветви, избежать колебаний температуры, что повысит комфорт. С другой стороны, позволит выключать отопление там, где это не нужно, или уменьшать/увеличивать его как угодно по решению пользователя;
• можно вести визуальный контроль за объемами теплоносителя текущего от котла по трубкам магистрали. Взглянув на расходомеры, на их колбы с градуировкой и указателем можно будет сразу определить визуально уровень отопления помещения (при этом также надо будет сопоставить его размеры и прочие параметры), сколько расходуется ресурса.

Монтаж и настройка коллектора теплого пола – как выполнить

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, – нужно соблюдать уровень.

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения “слева”. При необходимости подключать “справа”, выполняется перестановка узлов изделия в соответствии с инструкцией.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.

Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

1. Циркуляционный насос.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

Клапан 2 полностью открытый.

3 полностью открытый.

4 полностью закрытый.

Насос 1 включенный.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 – 6 коллекторов или 15-60 для 7 – 10 коллекторов.

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением – ALPHA2L.

В первом случае настройки ограничены режимами “Фиксированная скорость”. В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 – 10 градусов.

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Шестигранным ключем на 5 мм снимается крышка (А).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.

Виды и типы датчиков

Дистанционный электрический датчик регулировки температуры пола Все датчики и регуляторы можно поделить на два типа:

1. Механический прибор имеет принцип работы, основанный на свойстве изменять объем в зависимости от показаний температуры.
2. Электронный, устанавливаемый выносной датчик в виде терморезистора. Дополняется отдельным блоком управления, содержащим электронную схему, элементы рабочего порядка и индикации.

По видам приборы также разделяются:

• устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
• датчики с таймером, в которых есть программа включения/отключения системы нагрева;
• интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
• ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.

Пример механического датчика с температурным элементом Термостаты для водяного теплого пола различаются по виду отслеживаемой среды:

• контроль температурного режима пола;
• контроль степени прогрева воздуха.

Как правило, датчики для определения температуры воздуха располагаются в корпусе термостата. Это обеспечивает дополнительное удобство, так как не предвидится лишних проблем с монтажом, с другой стороны, установка термостата должна отвечать ряду условий:

1. отсутствие близлежащих источников тепла/холода;
2. нет угрозы попадания прямых солнечных лучей, продувания сквозняком.

Система водяного пола может быть дополнена выносным термодатчиком. Представляя собой малоформатное устройство, закрепленное на конце длинного кабеля, измерительный прибор монтируется в полу с отступом от стены шага в 0,5 метра. Размещение показано на равноудаленном от ближайших труб с теплоносителем расстоянии. Второй конец конструкции заводится на термодатчик и крепится к клеммам по схеме.

Где в Подмосковье самые дорогие новостройки?

Двухходовой клапан

Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.

Смесительный узел для тёплых полов на двухходовом клапане

Подобная схема с двухходовым клапаном практически лишена риска перегрева системы. Поскольку пропускная способность меньше, чем у аналога, то регулирование температуры проводится достаточно плавно. Регулируется она в соответствии с показаниями, поступающими с выносного датчика, через который подается горячий теплоноситель от котла. Остывшая вода из обратки движется через балансировочный клапан.

Схема узла с двухходовым клапаном

После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Установка регулятора: необходимость использования прибора

Термодатчик – это гарантия бесперебойной работы теплого пола без перегрева и раннего выхода из строя. Несмотря на то, что водяной теплый пол может работать без наличия датчика (при отсутствии оборудования в закладываемом проекте), монтаж оборудования позволит менять уровень нагрева, что, согласитесь, совсем нелишне в определенные сезонные подвижки погоды. Кроме того, системы с жидкими теплоносителями, где устройство регулирует работу трехходового клапана или/и циркуляционного насоса, получают возможность нагреваться до нужной температуры без зависимости от показателей температурного режима теплоносителя.

Особенности, функционал

Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.

Функционирование системы водяного теплого пола

За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.

Термоклапан, находящийся в смесительном узле, подает в контуры воду с температурой, указанной в настройках. Он может быть двух- или трехходовой.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
