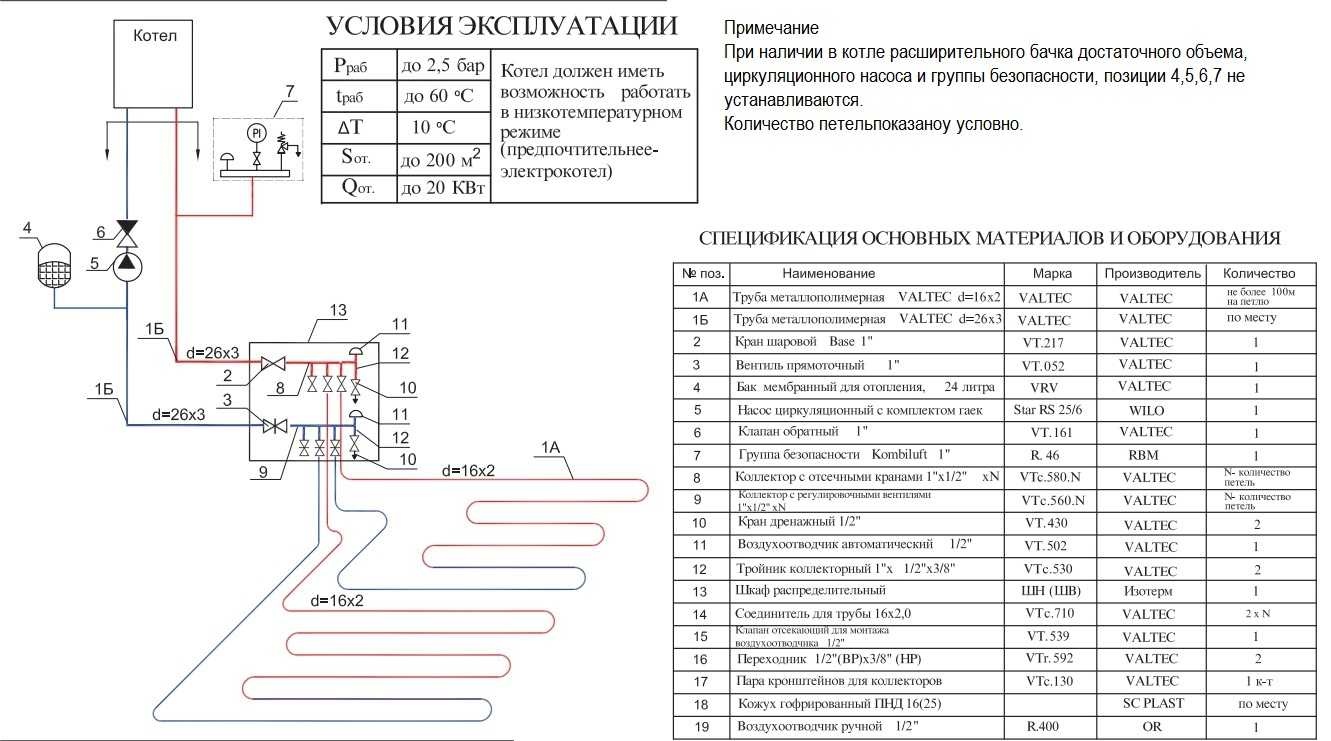

Как подключить теплый пол к отоплению

Различные варианты подключения

Теплый пол от центрального отопления не отличается вариантом обогрева, обладающего большой технологической гибкостью. На практике применяются четыре, наиболее распространенные схемы подключения:

• нерегулируемая система отопления;
• регулируемая сбалансированная отопительная система;
• рабочая схема с установкой трехходового клапана;
• водяной пол со смесительным узлом.

Каждая из предложенных схем отличается своей эффективностью и практичностью. Рассмотрим каждую в отдельности.

Система нерегулируемая

Здесь ничего особенного нет. К водяному контуру, который будет обслуживать пол, монтируется циркуляционный насос. В данном случае есть существенные ограничения. Трубопровод не должен быть длиннее 70 м. Для оборудования трубопровода используются металлопластиковые или полипропиленовые трубы диаметром 16 мм, пропускной способностью до 10 литров в минуту.

В данной ситуации важно помнить, что насос ставится на обратную трубу. Если вы сделаете все наоборот, насос будет гнать основной поток горячего теплоносителя в водяной дополнительный контур

Ваши батареи и радиаторы соседей сразу среагируют на это, оставаясь еде теплыми.

Регулируемая сбалансированная отопительная система

Здесь мы уже используем специальный контур подмеса, оснащенный запорным вентилем. Благодаря такой оснастке можно добиться регулировки температуры нагрева водяного контура путем снижения интенсивности циркуляции теплоносителя.

Балансирующий кран играет роль регулятора температуры нагрева водяного пола. Перестановка крана в соответствующее положение увеличивает или уменьшает пропуск теплоносителя в водяной контур.

Схема водяного пола с установкой трехходового клапана

Для того, что бы ваша система была регулируема, надежна и стала практичным источником обогрева, достаточно установить на систему трехходовый клапан. Задача этого приспособления заключается в возможности контролировать расход тепловой энергии теплоносителя, циркулирующего по контурам. Температура нагрева пола в этом случае регулируется автоматически.

Водяной пол со смесительным узлом

Как подключить теплый пол к системе отопления, если вы хотите получить управляемую, практичную и надежную систему отопления? Воспользуйтесь включением в рабочую схему смесительного узла. Данный вариант является наиболее предпочтительнее для тех регионов, где суровый климат. В таких регионах обычно в централизованной системе температура теплоносителя достигает критических для теплого пола параметров (75-95 0 С). Смесительный узел решит эту проблему, подавая в трубопровод полов необходимую температуру в 35-40 0 С.

Зачем теплый пол?

К устройству теплых полов, совмещенных с системой отопления, вернулись, ввиду появления новых материалов, металлопластиковых или полипропиленовых труб, например. Низкая ремонтопригодность таких полов не играет решающей роли из-за отсутствия необходимости ремонта (частого, во всяком случае).

Современные трубы практически не подвержены коррозии и служат продолжительные периоды времени. Поэтому водяные теплые полы сейчас весьма актуальны и пользуются популярностью.

Как отмечалось ранее, теплые полы необходимы в детских и ванных комнатах, где люди ходят по ним босыми. Действительно, неразумное дитя, слабо осознающее влияние температуры на свое здоровье, может ползать, лежать и играть на холодной поверхности.

Разгорячившийся в ванной взрослый также не замечает холода, идущего от пола, и может заболеть. Некоторые же, напротив, имеют весьма чувствительные ступни и для них обычный дискомфорт превращается в испытание воли.

На самом деле, теплый пол с его естественной конвекцией, когда нагретый воздух циркулирует по всей площади помещения, в соответствии с мнением врачей, является оптимальным вариантом отопления любых помещений.

К тому же такой здоровый микроклимат легче и экономически целесообразнее создавать и поддерживать именно при помощи теплых полов. Равномерное по всей площади движение тепловых потоков способствует этому. Вследствие этих причин вопрос о том, как подключить водяной теплый пол, весьма актуален.

Схема разных систем отопления

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Двухходовой клапан

Двухходовой вентиль имеет термостатическую головку с встроенным температурным датчиком жидкостного типа, которая показывает температуру для регулирования потоков воды в трубах. Эта схема отличается последовательным соединением элементов, считается самой простой.

Чтобы сделать сборку такого насосно-смесительного узла самостоятельно, надо иметь наличие:

1. двухходового клапана. Устройство не отличается от элементов, которые устанавливаются на отопительных радиаторах. Именно с его помощью регулируется поток горячего теплоносителя, поступающего в отопительную систему;
2. фильтра грубой очистки, повышающего срок эксплуатации оборудования;
3. термоголовки – насадки с датчиком температуры;
4. сантехнических тройников. Они нужны для создания байпаса, в котором будет происходить отбор горячего или холодного теплоносителя;
5. воздухоотводчика;
6. кранов балансировочного, пропускного, запорного для точной настройки теплых полов, с помощью которых можно полностью отключить теплые полы от общей системы при проведении ремонтных работ;
7. циркуляционного насоса, который является самым важным элементом всей системы регулировки. Чтобы добиться точности регулирования обогрева, он должен быть оснащен несколькими режимами работы.

В этой схеме двухходовый клапан параллельно соединяется с циркуляционным насосом, обратка и подача от котла в этом случае меняются местами. Сам насос циркуляции размещают на байпасе.

Перемычка (байпас) из отрезка трубы перенаправляет теплоноситель в обход с помощью неуправляемого открытого или автоматического клапана. Байпасный вентиль необходим в коллекторном узле для смешивания подачи теплоносителя и обратки на входе или выходе в котел.

Двухходовой вентиль используется в таких системах, где горячая жидкость выходит от котла и постоянно разбавляется холодной от обратки.

Применение такого способа с использованием двухходового вентиля спасает от перегрева теплых полов, обеспечивает срок функционирования системы обогрева без аварий.

Зачем теплый пол?

К устройству теплых полов, совмещенных с системой отопления, вернулись, ввиду появления новых материалов, металлопластиковых или полипропиленовых труб, например. Низкая ремонтопригодность таких полов не играет решающей роли из-за отсутствия необходимости ремонта (частого, во всяком случае).

Современные трубы практически не подвержены коррозии и служат продолжительные периоды времени. Поэтому водяные теплые полы сейчас весьма актуальны и пользуются популярностью.

Как отмечалось ранее, теплые полы необходимы в детских и ванных комнатах, где люди ходят по ним босыми. Действительно, неразумное дитя, слабо осознающее влияние температуры на свое здоровье, может ползать, лежать и играть на холодной поверхности.

Разгорячившийся в ванной взрослый также не замечает холода, идущего от пола, и может заболеть. Некоторые же, напротив, имеют весьма чувствительные ступни и для них обычный дискомфорт превращается в испытание воли.

На самом деле, теплый пол с его естественной конвекцией, когда нагретый воздух циркулирует по всей площади помещения, в соответствии с мнением врачей, является оптимальным вариантом отопления любых помещений.

К тому же такой здоровый микроклимат легче и экономически целесообразнее создавать и поддерживать именно при помощи теплых полов. Равномерное по всей площади движение тепловых потоков способствует этому. Вследствие этих причин вопрос о том, как подключить водяной теплый пол, весьма актуален.

Схема разных систем отопления

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

• раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
• на кольце размещено не более 5 радиаторов;
• петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
• места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
• степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).

Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса. Дата: 25 сентября 2021

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Выбираем котел правильно

От газового котла в доме будет зависеть дальнейший микроклимат в комнатах. Зачастую подобные системы выбирают исходя из стоимостной выгоды (итогов) одного из энергоносителей. Этот подход, к удивлению, и является самым правильным. При выборе теплоносителя следует руководствоваться следующими факторами:

Котел и теплый пол

1. Степень сложности необходимых монтажных работ, которые направлены на установку комплексного оборудования.
2. Последующая степень удобства при эксплуатации. Немаловажную роль играет стоимость его последующего обслуживания.
3. Стоит так же учитывать возможность перебоев в электроэнергии и ее полное отключение в конкретном регионе.
4. Максимальная и минимальная мощность системы.
5. Какой самый выгодный, с экономической точки зрения, энергоноситель.

Дело в том, что не существует такой компании, которая бы выпускала отопительные котлы, предназначенные для тёплого пола. Можно найти модели, в инструкции которых содержится информация касательно его работы с системами теплых водяных полов, но не более того. Главным отличительным признаком напольных контуров от радиаторных систем, является температура основного теплоносителя. При использовании радиаторных систем, температура теплоносителя может достигать 80°C. В трубах водяных полов лишь 55°C.

Спецификация характеристик котла

Для того, что бы добиться оптимального микроклимата в помещениях, система должна нагреваться до 40°C. Остывший теплоноситель будет иметь температуру в 30°C. Если для отопления используются радиаторы и теплые полы, которые снабжаются нагретым теплоносителем от того же котла, то выбор теплогенератора не должен вызвать трудностей. Не каждый источник тепла может работать на поддержание оптимальной температуры. Для этого можно дополнительно обвязывать агрегат.

Сложности в стыковках могут зависеть от выбора одной из разновидностей используемого котла и теплого пола:

• угольный и автоматический пеллетный;
• напольный или настенный газовый;
• твердотопливный;
• электрический.

Схема классификации котлов

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Ограничения к монтажу

Здесь будет уместно сказать, что по законодательству подобное переоборудование отопительной системы в жилых квартирах запрещено. На это есть не только нормативные основания и циркуляры контролирующих организаций, но и ряд технологических стандартов и нормативов.

Причины запрета лежат в следующих аспектах:

Первый аспект. Не трудно представить. Классически теплый пол выглядит, как водяная труба, подключенная к системе отопления, укладывается на пол. Поверх водяного контура делается бетонная стяжка, которая сразу обеспечивает надежную защиту трубопроводу и играет роль инженерно-технологического элемента жилого объекта. Отопительный контур передает тепло от теплоносителя стяжке, которая за счет хорошей теплопроводности бетона является активной теплопередающей поверхностью.

При всех очевидных плюсах, главный минус лежит на поверхности. Не все жилые объекты рассчитаны на реконструкцию, связанную с монтажом теплого пола

Здесь берется во внимание высота потолков и что очень существенно, укладка новой стяжки

Второе аспект

Отвлечемся от технической стороны дела и обратим внимание на регламентные нормы. Подключить теплый пол в квартире от радиатора, значит поставить под угрозу работу всей системы централизованного отопления

Врезка в стояк для подключения водяного контура чревата снижением качества обогрева жилых помещений, как сверху, так и снизу.

Здесь необходимо учитывать принцип подачи горячей воды в отопительный контур. Получить разрешение на изменение способа обогрева квартиры при централизованном отоплении, практически невозможно по ряду причин.

Если у вас стоит автономный газовый котел или вы владелец частного дома, особых проблем с монтажом теплых полов быть не должно.

Домашняя система отопления по типу теплый водяной пол, в которой основным источником тепла, является котловая вода, по мнению экспертов не отличается высокими эксплуатационными качествами и не долговечна. Основная причина заключается в низком качестве теплоносителя, поступающего в наши дома от теплоцентрали. Сюда можно отнести и большое гидравлическое сопротивление водяного контура, уложенного на пол и слабая сопротивляемость трубопровода возможным гидроударам.

Если вас не смущают возможные трудности, то разберемся детально, как сделать теплый пол от отопления в квартире

Здесь важно следовать инструкциям и расчетным данным, на которые опираются любые монтажные работы в данном случае

Блок управления

Регулирование системы теплого пола происходит за счет электрического блока. Вы можете включать и выключать нагрев, управлять температурой помещения, а также регулировать на периоды автоматического включения и отключения системы.

Имеется несколько разновидностей панелей управления электрического пола:

• Электро-механический регулятор является самым простым способом управления. В его задачи входит управление нагревом и отключением системы. Руководство регулятором производится вручную. Имеется колесико, подключенное к регулятору, который поддерживает температуру напольного покрытия. По причине несложной конструкции электрорегулятор имеет самую низкую себестоимость и менее подвержен к поломкам.
• Цифровая панель управления функционирует так же, как и предыдущий регулятор. Различие лишь в том, что регулирование проводится не колесиком, а кнопочной или сенсорной панелью. Блок регулирования оборудован электродатчиками, измеряющими температуру воздуха в комнате. Датчики температуры передают данные терморегулятору.
• Программируемый терморегулятор произведен по самым современным технологиям. В наличии имеются несколько датчиков температуры, передающие все показатели контролёру, который поддерживает разную температуру в разных комнатах. Управлять таким терморегулятором можно через сеть Wi-Fi с помощью смартфона или ноутбука. При выходе из дома его можно полностью отключить или включить на необходимую температуру до вашего прихода.

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы. Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Система замкнутая (Закрытая однотрубная система отопления). Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Трубы укладываются двумя способами:

• поверх финишного напольного покрытия, вдоль стен. Такой метод монтажа достаточно прост. Для лучшей циркуляции подающие трубы и обратку монтируют с небольшим уклоном;
• внутри полости пола. Такой метод скрытого монтажа подразумевает использование рулонных изолирующих материалов для предотвращения теплопотерь.

Прокладка труб отопления в полу

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Ленинградка с теплым полом
