Как правильно сделать теплые полы

Необходимая информация

Для начала давайте ознакомимся с некоторыми нюансами водяного пола, которые очень важны. Говоря конкретнее, нам нужно определиться, какие именно трубы и терморегуляторы мы будем использовать, а также решить, по какой схеме будет происходить укладка системы.

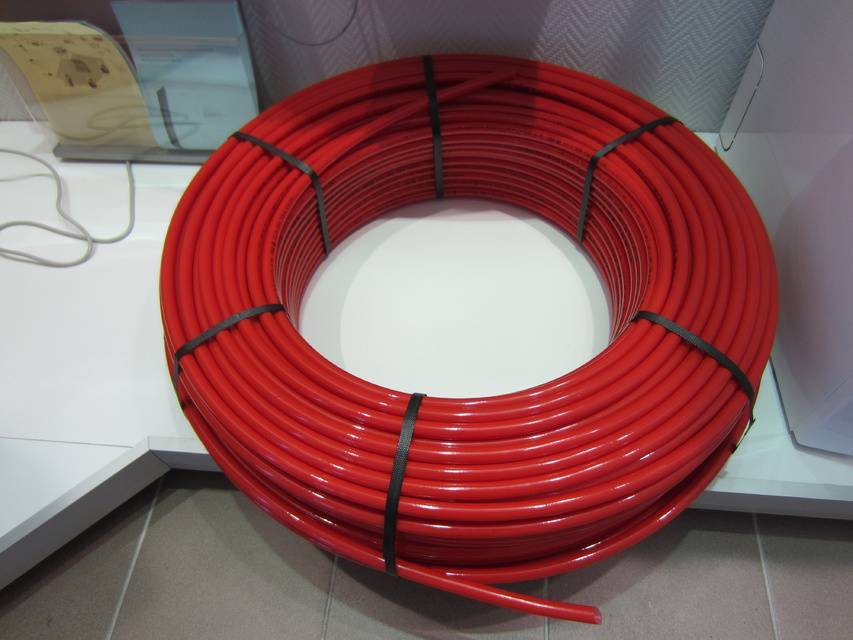

Трубы

Они делаются из разных материалов, у каждого из которых есть свои достоинства и недостатки. Рассмотрим подробнее:

• медь. С точки зрения характеристик, это — самый лучший вариант. Очень долговечные, могут спокойно выдерживать эксплуатацию от 50 до 200 лет. При этом очень надежны, то есть о протечках и прорывах в данном случае можно не беспокоиться. В качестве дополнительного аргумента приведу тот факт, что в Германии практически все трубы сделаны именно из этого материала. А ведь мы знаем, что немцы славятся своей педантичностью. Единственный минус медных труб — это цена. Она соответствует качеству, так что этот вариант является самым дорогим,
• металлопластик. Тоже прекрасная вещь. Внутри этих труб находится слой из алюминия. Это придает им высокие прочностные характеристики. К тому же, металлопластиковые трубы хорошо гнутся, держат форму и сохраняют температуру. Правда, цена, опять же, не слишком радует,
• полиэтилен. Вот здесь стоимость гораздо дружелюбнее. Но, увы, в ущерб качеству. Такие трубы слишком сильно гнутся и, что еще хуже, не могут похвастаться прочностью,
• полипропилен. Здесь мы наблюдаем обратную картину: высокая прочность, к которой прилагается плохая гибкость. Из-за последнего фактора монтаж может доставить массу неудобств. С другой стороны, такие трубы надежны, не ржавеют и почти не засоряются. Так что, в принципе, неплохой вариант,
• сшитый полиэтилен. Главное достоинство труб из этого материала — высокие прочностные характеристики и очень слабая подверженность износу. То есть с ними и протечек можно не опасаться, и на скорую замену не копить.

Конечно, медь была бы оптимальным вариантом, но только для тех, кто может позволить себе немалые траты. Если же вы хотите нечто более бюджетное, то профессионалы рекомендуют выбирать между металлопластиком и сшитым полиэтиленом.

Потому что, как ни крути, надежность является одним из главных требований в данной случае. Ведь если произойдет протечка, то устранить ее будет крайне сложно, поэтому подобные ситуации чреваты большим материальным ущербом.

Впрочем, при выборе стоит обращать внимание не только на материал, но и на производителя. Известно, что даже великолепные по качеству исходники можно испортить

Мы не будем рекламировать здесь какие-либо фирмы, просто советуем не бросаться на самые-самые дешевые варианты. Лучше выбрать производителя понадежнее, который пользуется популярностью, почитать о нем отзывы в интернете. Такой подход будет дополнительной гарантией надежности вашего теплого пола.

Терморегулятор

Задача терморегулятора — поддерживать температуру в системе. Самый высокий возможный показатель составляет 40 градусов. Кроме того, температуру необходимо регулировать в соответствии с погодой и прочими факторами.

Терморегуляторы бывают двух видов: механические и электронные. Механические дешевле, но и работать с ними придется исключительно вручную. Если, допустим, вам нужна определенная температура утром и немного иная вечером, то нужно будет каждый раз подкручивать терморегулятор.

С электронными такой проблемы не возникает. Их можно запрограммировать на нужную температуру в определенное время, это очень удобно. Недостаток такого регулятора заключается только в стоимости, которая, конечно, выше, чем у механических.

Схема укладки

Схема зависит в основном от того, какого размера ваш балкон или лоджия. Если площадь маленькая или ближе к средней, то трубы следует укладывать в виде змейки, то есть сначала в одну сторону, затем, с плавным поворотом, в другую, потом обратно и так далее. Соответственно, трубы в итоге должны лежать параллельно друг другу.

Вторым способом укладки является форма улитки. Проще говоря, трубы кладутся в виде двойной спирали, при этом подающие и возвращающие воду располагаются параллельно друг другу. Такая схема подходит для больших помещений.

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Способы укладки пола под плитку своими руками

Есть несколько технологий по укладке тёплого водяного пола, и прежде чем остановить свой выбор на каком-то варианте, необходимо учесть особенности помещения и перекрытий, и ознакомиться со всеми способами более подробно.

Со стяжкой

Данный метод наиболее популярен, суть в том, что уложенная тёплая система заливается цементно-бетонным раствором. Бетонная поверхность должна быть ровная, без пустот, иначе это может вызвать деформацию конструкции. На высохший раствор укладывается керамическая плитка.

С лагами

Этот способ применяется чаще в деревянных домах, в которых перекрытия не выдержат тяжести стяжки из бетона. Монтируются лаги из дерева, между которыми стелиться утеплитель — пенополистирольные плиты или минеральная вата. Укладка производится двумя методами — модулями из ДСП, в которых проделываются пазы для контура и реечным, трубы монтируются в пластины размещённые между рейками.

После установки контура поверх стелиться настил из гипсоволокна, на него крепится плитка.

Настильный метод

Для укладки труб используются пенополистирольные плиты с бобышками. Плюс данного способа — простой монтаж. Рекомендован для помещений с низкими потолками или если не возможен монтаж со стяжкой, из-за тяжести конструкции. В качестве подложки под керамику используется влагостойкий материал — гипсоволокно.

Подводя итог можно сказать, что водяной тёплый пол со стяжкой самый подходящий вариант под плитку, если позволяют технические характеристики помещения. Так как контур проще спрятать в стяжку, нежели в тонкий слой плиточного клея. Кроме того, монтаж керамики на данную поверхность прост, ведь плоскость получается ровная. А вот с деревянными конструкциями получить идеально гладкое покрытие сложно.

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Монтаж водяного пола

Решив сделать теплый «пирог», нужно определиться с некоторыми аспектами. Например, в доме будет

1. батарейное отопление с подогревом полами или только низкотемпературное;
2. низкотемпературный контур, для которого выбирается отдельный режим. Необходимо учесть, что один контур – это отопление площади не больше 20 м2;
3. котел, который сможет подавать тепло в контуры, батареи, а также будет обеспечивать дом горячей водой.

Как сделать водяной теплый пол своими руками относительно быстро? Монтаж нужно начинать с приобретения всех необходимых элементов конструкции.

С уточнения характеристик объекта должны начаться все расчеты. Нужно определиться, «пирог» теплого пола – основное отопление или только подогрев. Схема может пропустить место, где будет стоять мебель, которую никто не планирует двигать на протяжении десятилетий.

Итак, для расчетов понадобятся следующие знания:

длина одного контура должна быть в пределах 100 метров;

Внимание! Если длина труб превышает 100 метров, в контуре больше поворотов, значит, увеличивается гидравлическое сопротивление, вода хуже циркулирует в системе и в итоге температура в контуре неравномерная

• когда контуры – единственный источник отопления, шаг между витками не должен превышать 20 сантиметров. Если же водяной пол – это дополнительный способ обогрева, достаточно, чтобы шаг был в пределах 30 сантиметров;
• при укладке контура от стен нужно отступать не менее 10 сантиметров.

Предположим, что у нас на первом этаже частного дома в умеренной климатической зоне 5 комнат и 1 коридор (его длина 10 метров) также есть котельная. Логичен будет монтаж отдельного контура в каждой комнате. Тогда через коридор к котельной нужно осуществить проведение труб для соединения с коллектором. Таким образом, делать отдельную укладку труб в коридорах нет необходимости, но к длине каждого контура нужно прибавить расстояние от комнаты до коллектора.

В нашем доме отопление только низкотемпературное (шаг 20 см). Это значит, что длину труб можно рассчитать по такой формуле:

– это квадратура комнаты, у нас она 15 метров;

– расстояние между витками (0,2 метра);

– стандартный коэффициент, он нужен для учета трубы на загибы.

метра трубы.

Это самая дальняя комната, значит, от коллектора до неё вода пройдет путь в 15 с небольшим метров. Таким образом, длина первого контура с учетом расстояния до котельной равна 98 метров.

Так нужно провести расчет каждого контура. И в итоге иметь представление о том, сколько метров труб в нашем частном доме необходимо для теплого водяного пола.

Правильно рассчитав количество метров, трубы можно будет приобрести оптом

Составляющие конструкции

Для создания системы понадобится не только труба, но также

1. котел. Лучше всего приобретать тот, что сможет работать даже летом для ГВС, не отапливая при этом дом. Мощность устройства, прежде всего, зависит от квадратуры дома.
2. смесительный узел. Он состоит из нескольких элементов. Среди них коллектор (в нем должно быть столько выводов, сколько есть контуров теплого пола), клапаны, воздухоотводчики. А также фитинги и циркулярный насос.

Устанавливается коллектор на стене над полом рядом с котлом, температура выставляется для каждого контура отдельно. Все это можно смонтировать в первую очередь, а затем непосредственно заняться монтажом теплого пола.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

• В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
• В средней полосе России достаточно расположить витки с шагом 0,15 метра.
• В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
• В центральной части помещения можно выдерживать промежуток 0,2 метра.
• Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
• Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

Требования:

• длина всего контура – не более 90 м;
• на каждый 1 м2 должно приходиться по 5 м трубы;
• шаг укладки – около 20 см;
• для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Бетонная стяжка

Основные требования

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

• крупным песком и щебнем;
• теплоизоляция с фольгированным алюминиевым слоем;
• армированными трубами;
• крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
• демпферной лентой;
• армированной сеткой или фиброй;
• корректором и распределительным шкафом;
• самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

1. Размер помещения.
2. Материал, из которого изготовлены стены.
3. Вид изоляции.
4. Тип полового покрытия.
5. Материал труб, и их диаметр.
6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Коллектор и нагревательный котел

Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.

Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.

Монтаж теплого пола

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола
