Устранение неисправности теплого водяного пола
Ремонтные работы при выявлении обрыв в теплом полу строятся по определенному алгоритму
Здесь важно то, что практически все основные элементы системы отопления находятся в зоне доступа. Порядок действий в ситуации, когда требуется устранить течь в водяном контуре, следующий:
- останавливается подача воды в водяные контуры. Для этого используются все краны подачи на коллекторе ( вы не знаете в каком именно контуре произошел обрыв);
- если повреждение вызвано работой инструмента, то вам уже легче, вы знаете, где находится место протекания;
- место протекания освобождается от стяжки и строительного мусора;
- удалять остатки бетона, делать доступ к поврежденной трубе следует аккуратно. Работать перфоратором надо пошагово, откалывая мелкие фрагменты стяжки в радиусе (10-15 см) от поврежденного участка.
На этом первый этап ваших действий заканчивается. Теперь, когда перед вами место повреждения, вся задача сводится к опрессовке водяного контура.
Для этой цели вам понадобятся ножовка или ножницы по металлу. Края обрезанной трубы тщательно отмываются от грязи, стружки и мусора. Края труб разворачиваются специальной разверткой. Это проводится для выравнивания отверстия и что бы после. Надетый фитинг не сполз. Только теперь можно на обрезанную трубу надеть фитинг и запрессовать его. Далее аналогичным образом проводится подготовка и опрессовка другого конца поврежденной трубы.
На место поврежденного участка устанавливается подготовленный кусок трубы идентичного диаметра и размера, ненамного превышающий длину удаленного фрагмента.
Завершив монтаж и устранив место обрыва, можно приступать к запуску в систему трубопровода воды. Если все в порядке и никаких побочных эффектов в работе водяного контура не прослеживается, можно приступать к восстановлению стяжки.
На видео можно посмотреть, каким образом устраняется протечка водяного контура
Настройка работы теплого пола с неисправным датчиком
Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.
Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

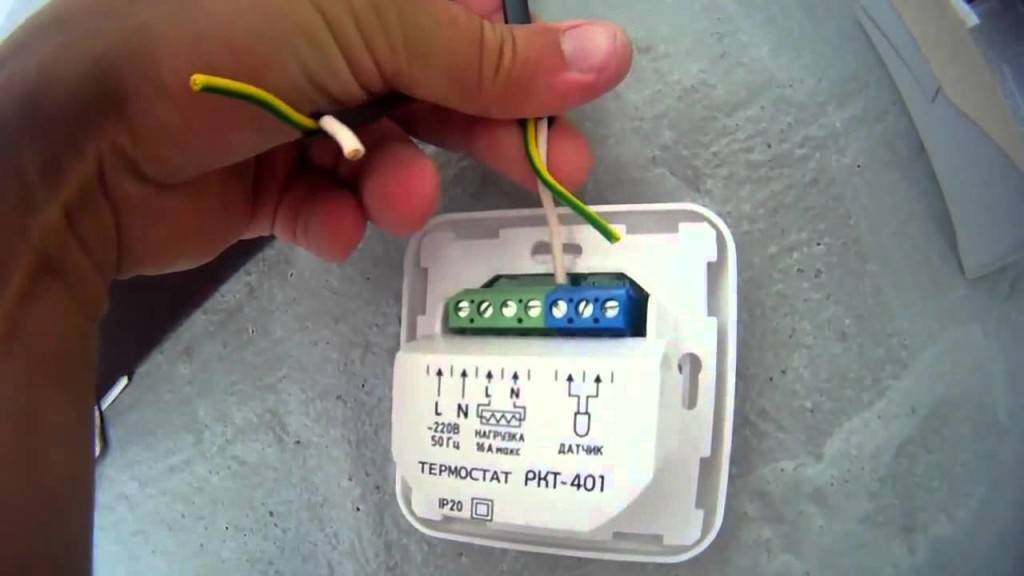

отключаете от клемм провода на датчик
терморегулятор переводите в режим таймера
Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.
на экране высвечивается номер программы
перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы
В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.
В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.
А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.
Например, заводские данные термостата – 15кОм при t=25С.
А вот, что показывает тестер при замерах:
Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.
То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.
Проверьте показания с помощью омметра или мультиметра:
- Между черным и белым проводами: смотрите заводские настройки. Как правило, при выборе шкалы 200 Ом показания должны быть в пределах от 20 до 200 Ом. Если никаких показаний нет, это подтверждает обрыв кабеля. Прежде чем делать выводы, дважды проверьте батарейки на своем измерителе и проведите измерение заново. Используете цифровой омметр (с цифровым дисплеем), а не аналоговый (со стрелочным индикатором).
- Между черным проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).
- Между белым проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).
Проверка напряжения от автоматов до термостата
Бывает и так, что нагревающиеся элементы проверены при покупке, и потребитель убедился, что они полностью исправны. Но, после включения в сеть, пол в квартире остается холодным. Прежде чем искать неисправность, нужно убедиться в правильности выставленных настроек на термостате и в отсутствии проблем с электричеством в сети. Если индикатор терморегулятора бездействует, есть необходимость проверить включены ли автоматы в электрощитке. Возможно, что их просто забыли включить после завершения монтажа полов, а может быть их выбило.
Если автоматы включены и в сети есть напряжение, надо убедиться в исправности проводки, идущей к терморегулятору. Для этого сеть нужно обесточить и замерить мультиметром сопротивление. Если сопротивление будет равно нулю, значит искать повреждение нужно именно на этом отрезке. Если же стрелка мультиметра или дисплей выдадут наличие в проводе сопротивления, значит он в порядке и проблему необходимо искать дальше. И стоит начать с термостата.
Проверка при возникновении неисправности
В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.
Диагностика неисправностей водяного теплого пола
Первым делом проверяют давление в контуре теплого пола
Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.
При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.
Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.
Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.
Из-за поломки циркуляционного насоса жидкость не будет поступать в контур
Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.
Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.
Диагностика неисправностей электрического теплого пола
Если кабель отключается на щитке, это говорит о коротком замыкании
Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.
- Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
- Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
- Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.
Как выявить проблемы
У терморегулятора есть электронное табло, которое показывает напряжение, чтобы проверить, как он работает, необходимо:
- демонтировать прибор;
- с помощью мультиметра замерить напряжение, выставляя максимальную температуру пола – датчики должны показывать 220 В;
- затем ручку реле нужно повернуть в обратное направление – выставить минимальную температуру – датчики должны показать отсутствие напряжения.
Измерение сопротивления кабелей электрического теплого пола
Таким образом, можно проверить работает ли реле и сам терморегулятор.
Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:
Расчёт укладки теплого пола
- значение сопротивления нужно разделить на напряжение – 220 В – получится величина тока, который проходит по системе;
- величину тока нужно умножить на напряжение (220В) – получается мощность электрического пола, которая не должна отклоняться от заявленной производителем (указанной в паспорте системы) на 5%.
Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.
Виды регуляторов водяного пола
Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.
При монтаже устройства контроля воздуха соблюдаются правила установки прибора:
- устройство устанавливается на высоту 1 метра;
- подключается к отдельной розетке;
- устройство не нагревается под влиянием посторонних нагревателей или солнечного света.
Датчики теплого пола на самом покрытии устанавливаются:
- устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
- один край провода с измерителем устанавливается в гофрированную трубу;
- другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
- поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).
Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.
Подразделяются датчики по типам:
- аналоговый (электронно-механический).
- сенсорный или кнопочный (цифровой).
- с автоматическим программированием;
- мультизональные;
- радио термостаты и контроллеры.
Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.
Механические модели
Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.
Электронные модификации
Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при использовании энергоресурсов. Некоторые измерители автоматически отключаются на установленное время.
Программируемые регуляторы температуры
Работает регулятор не только по заданному графику. Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.
Сенсорные
На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.
Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.
Радиотермостаты и радиоконтроллеры
Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.
Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.
Он отличается такими показателями:
- радиосигнал управляет специальными сервоприводами;
- переносной термостат, на который поступают показания;
- радиоконтроллер корректирует сигналы, подает их на сервоприводы.
Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.
Радиотермостат выполняет функции, заложенные по программе:
- определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
- полуавтоматическое управление;
- регулирует подачу нагретой воды;
- независимо от внешней погоды, поддерживает комфортную температуру воздуха.
Как проверить теплый пол мультиметром
Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола. Так же мы расскажем, как «прозвонить» электрический теплый пол без мультиметра. Приобретая электрические теплые полы ( теплый пол под плитку , теплый пол в стяжку ) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.
Инфракрасный теплый пол можно включать сразу после монтажа.
Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.
Проверять исправность приобретенной продукции необходимо на нескольких этапах.
Ручная регулировка коллекторов ТП
Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).
Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.
Основные элементы расходомерного клапана, это:
- корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
- колба из прозрачного пластика или стекла с нанесенной шкалой;
- поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.
Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.
Последовательность ручной настройки температуры теплого водяного пола
В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.
После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.
Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.
Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.
После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.
Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
Причины неисправностей
Успешный ремонт данной отопительной системы заключается в правильной диагностике причины его поломки
Если система перестала работать либо изменился режим работы, важно знать причины данных поломок
Греющий кабель
Главная и наиболее распространенная причина – это изначально неверный подбор характеристик электрокабеля и его мощности. В случае несоответствия в устройстве мощности нагревательного элемента и напряжения сети подогрев пола будет слабым, а в дальнейшем приведет к выходу из строя всей системы. Подобные случаи нередки при самостоятельном проектировании системы. Исправить ситуацию помогут только квалифицированные специалисты, знающие все тонкости и особенности монтажа теплых полов.
Еще одна распространенная причина плохо греющего кабеля – не соблюдение стандартов при монтаже конструкции, а также случайное механическое повреждение проводов. Данные неисправности приведут к прекращению нагрева поверхности пола по всему периметру комнаты. Данная поломка приводит к полной замене травмированного участка.
Кабельные маты
Причиной поломки кабельных матов зачастую являются случайные механические повреждения, причина которых неправильная эксплуатация конструкции либо неаккуратный монтаж. Несоблюдение правил установки кабельных матов также ведет к поломкам всей системы.
Термодатчик
Неправильно смонтированный термодатчик способен застопорить нагрев системы, что приведет к остановке работы теплого пола и нагрева помещения. Также нередки случаи выхода систем из строя ввиду неправильного питания конструкции, отсутствия тепловой изоляции, несоблюдения параметров материала. Таким образом, неправильные расчеты на этапе проектирования теплого пола способны повлечь за собой серьезные последствия, решить которые самостоятельно достаточно трудно.
Сбои в работе терморегулятора могут заключаться в плохом контакте соединительных клемм. В таком случае клеммы будут подвержены сильному нагреву и со временем приведут к поломке всей системы.
Ремонт электрического пола и диагностика причин неисправности
Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.
Терморегулятор
Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.
При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

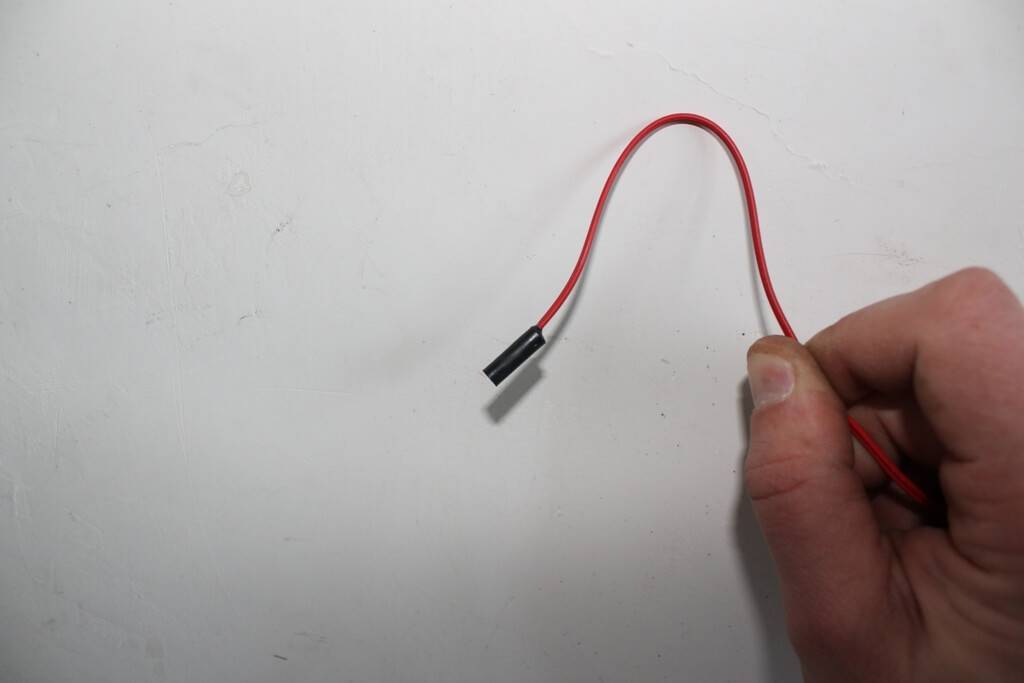

Датчик пола
Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.
В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.
Неисправность нагревательного элемента или кабеля
Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.
Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.
Поиск повреждений греющего кабеля
После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.
Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

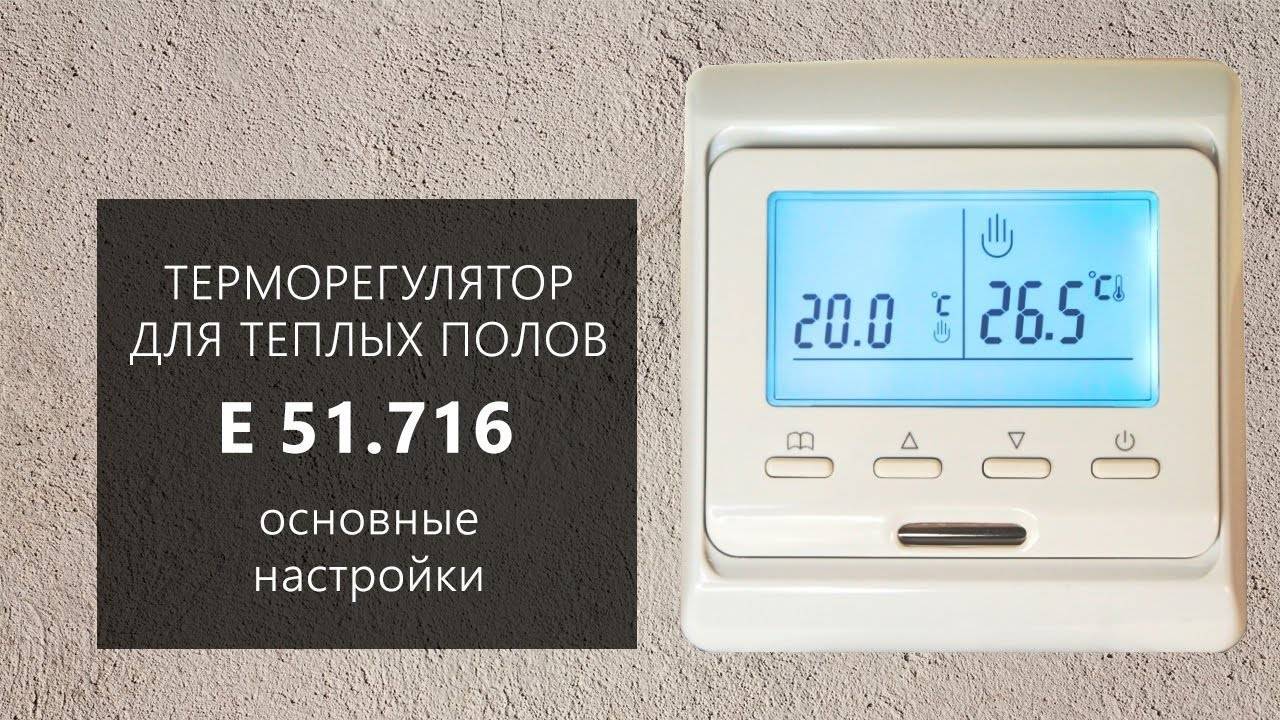

Замена дисплея в терморегуляторе для теплого пола Е51.716
Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.
Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.
Настройка терморегулятора для инфракрасного теплого пола
Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.
При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.
