Всё включено: как практично расположить розетки в квартире

Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220

Подробности

Опубликовано 16.07.2014 06:29

Просмотров: 15366

Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.

Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.

Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:

Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.

Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки  за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны  для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.

Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.

Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.

Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.

В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная. Если в прихожей планируется теплый пол, то для него следует предусмотреть датчик.

Потолочное освещение в квартире может регулироваться одно -, двух — и трехклавишными выключателями. Их можно расположить все в одном месте, например, около входа в помещение на высоте 100 см от уровня пола, а можно предусмотреть возможность выключения потолочного света, например, выключателем в районе прикроватной тумбы. Это удобно, так как чтобы выключить потолочное освещение вам не нужно будет вставать с кровати.

Безусловно, наши советы не могут предусмотреть все возможные варианты размещения розеток и выключателей в каждой квартире, но надеемся, что они будут полезны нашим читателям. Если вы испытываете сложность с самостоятельным планом расположения розеток и выключателей в квартире, а также выбором приозводителя электрофрнитур, цвета и формы, вы можете обратиться к профессионалам интернет магазина Shop220, которые с легкостью помогут вам с ответами.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

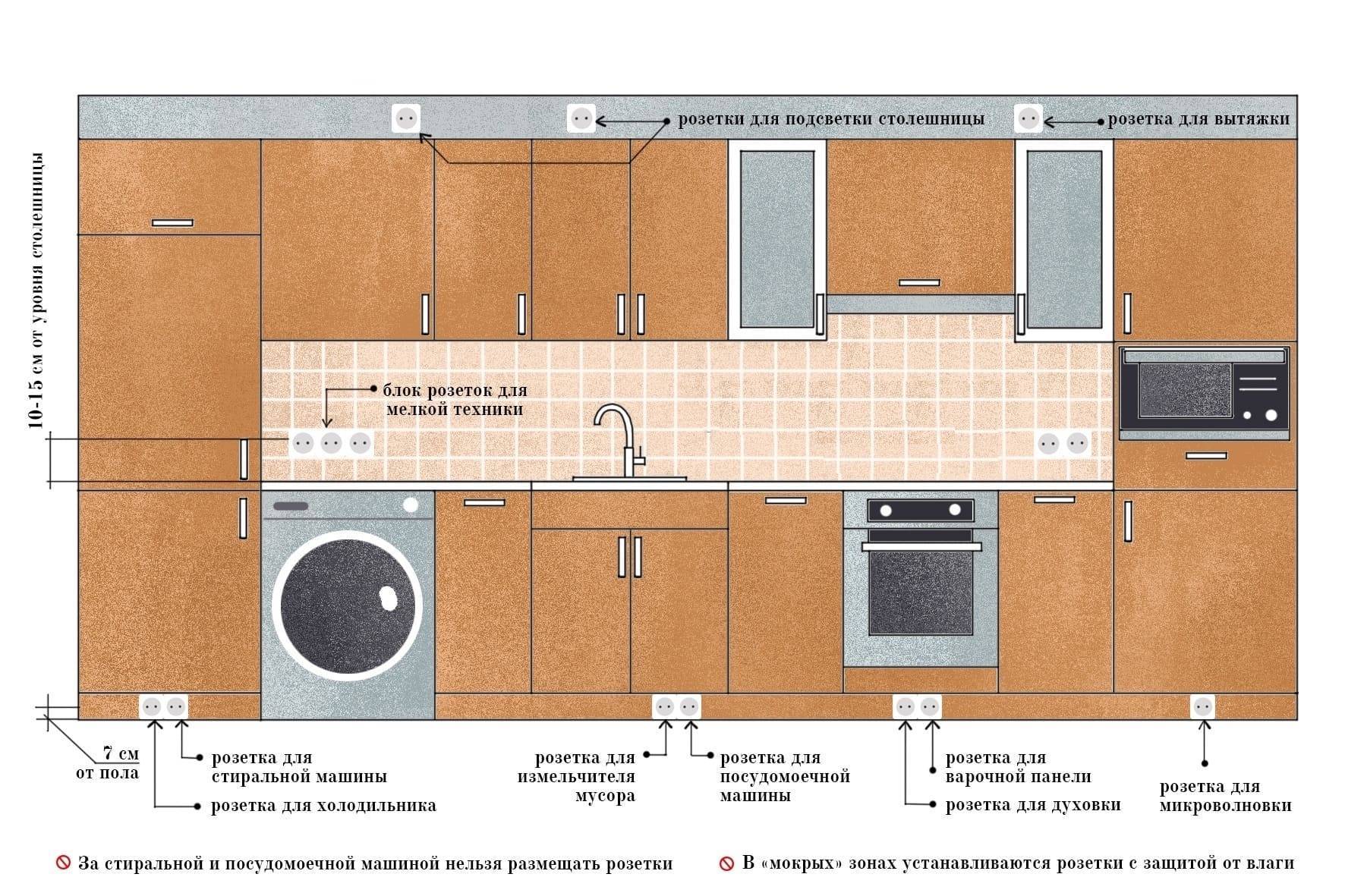

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

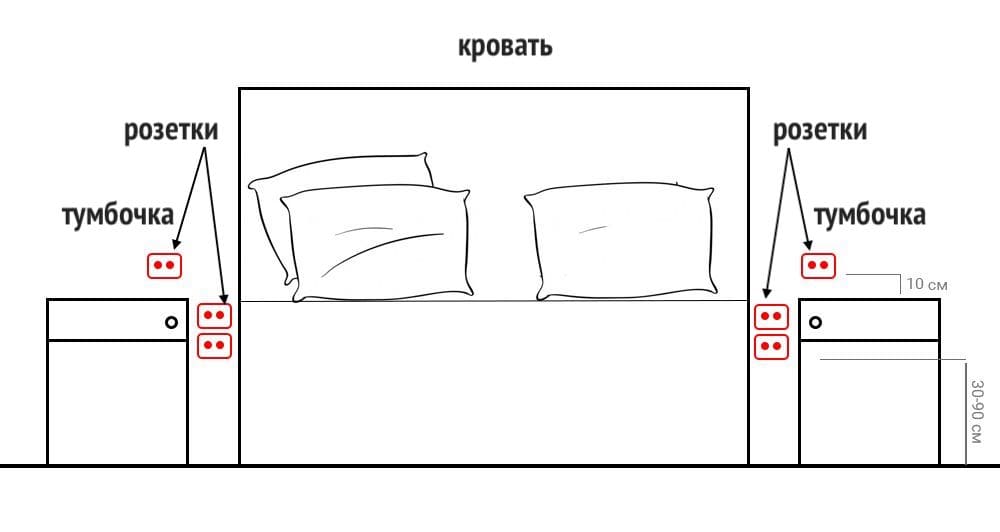

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

• ТУ;
• ГОСТ;
• иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

• силовые;
• связи;
• радиочастотные;
• управления и другие.

Нас будут волновать только силовые.

Требования ПУЭ

ПУЭ (полностью – Правила устройства электроустановок) устанавливают нормы электромонтажа розеток и выключателей. Точные требования к расположению не описываются, а лишь некоторые важные моменты.

При проектировании учитывают следующие требования:

• стационарный выключатель располагают на высоте 1 м от пола со стороны дверной ручки;
• от пола до розетки или выключателя расстояние 1 м;
• розетки и выключатели ставятся на отдалении не менее 50 см от газовых приборов;
• в комнатах с повышенной влажностью (ванные, кухни) электророзетки и выключатели располагают от 60 см от пола и источника воды.

Правила размещения разделяются на советский стандарт и евростандарт. По европейским требованиям от пола до электророзетки 30 см, до выключателя – 90 см. По советским нормам выключатель устанавливается на уровне плеч (160 см), источник питания – на высоте 90-100 см.

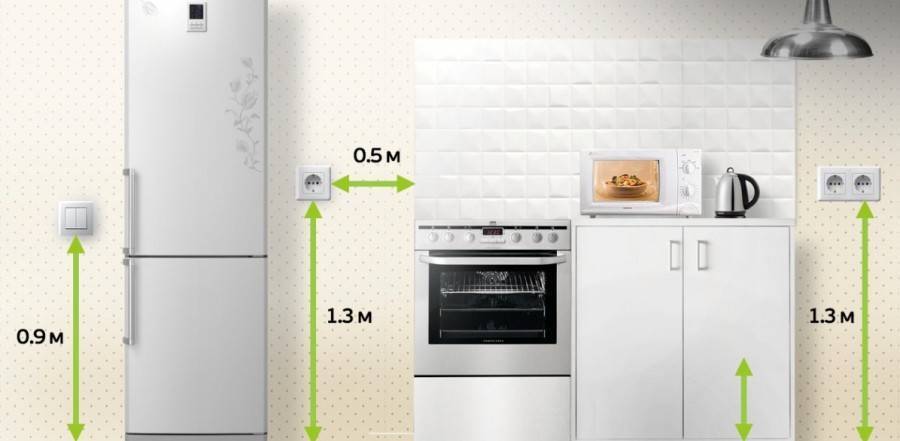

Высота розеток на кухне и в ванной

Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:

1. Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
2. Зона 1 позволяет размещать водонагреватели.
3. Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.

Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.

По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:

• розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
• относительно газа и плиты нужно соблюдать промежуток в 50 см.

Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:

1. Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
2. Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
3. Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.

Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Правила размещение выключателей

Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:

• маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
• розетки удобны для подключения оборудования, требующего частого включения в сеть;
• разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.

Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.

Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.

Watch this video on YouTube

При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.

Как установить электрические розетки своими руками

Подключить розетки несложно, поэтому многие предпочитают всю работу самостоятельно. Правильно сделать это можно только в том случае, если вы знаете, как их подключать. Помните, что любая ошибка в подключении может может быть опасной для человека.

Итак, как подключить электрические розетки? Вот краткая инструкция:

• отключить электричество в здании;
• проделайте отверстие в стене там, где должна быть розетка (будьте осторожны, чтобы не повредить внутреннюю установку);
• вставьте электрическую коробку и подключите к ней кабели;
• подключите кабели к розетке (желтый провод к контакту, черный фазный провод к вилке L, синий нейтральный провод к клемме N);
• закрепите крышку розетки на стене с помощью отвертки;
• включите питание и проверьте работу контакта, например, отверткой с датчиком напряжения.

Согласно международным стандартам каждый провод, подключаемый к розетке, должен иметь определенный цвет. Ноль – провод синего цвета, фаза – красный или коричневый

Электрические розетки — как разместить их в отдельных комнатах

Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.

Размещение розеток в гостиной (схема)

Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.

Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

Схема размещения проводки и розеток в гостиной

Размещение розеток на кухне (схема)

Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.

Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.

Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой

Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности

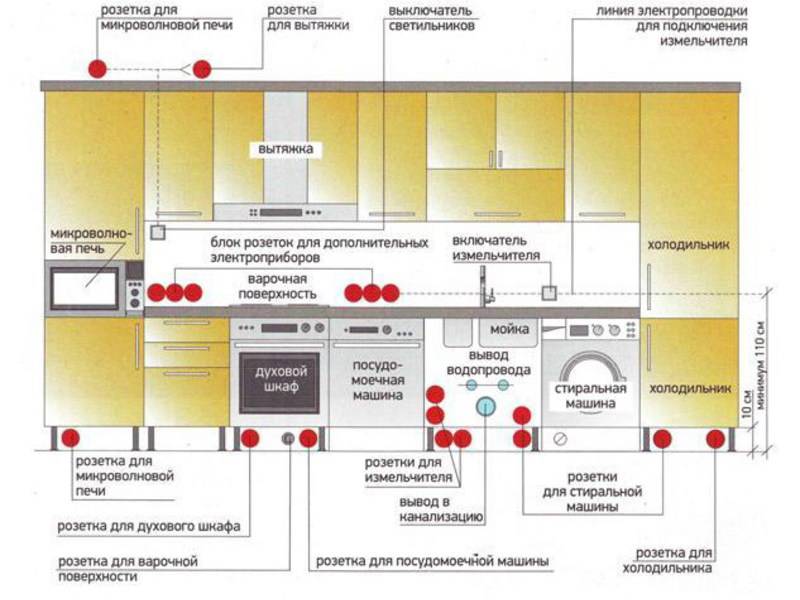

Схема размещения розеток на кухне

Размещение розеток в спальне (схема)

Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.

Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.

Схема размещения розеток в спальне

Размещение розеток в ванной (схема)

Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.

Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.

Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

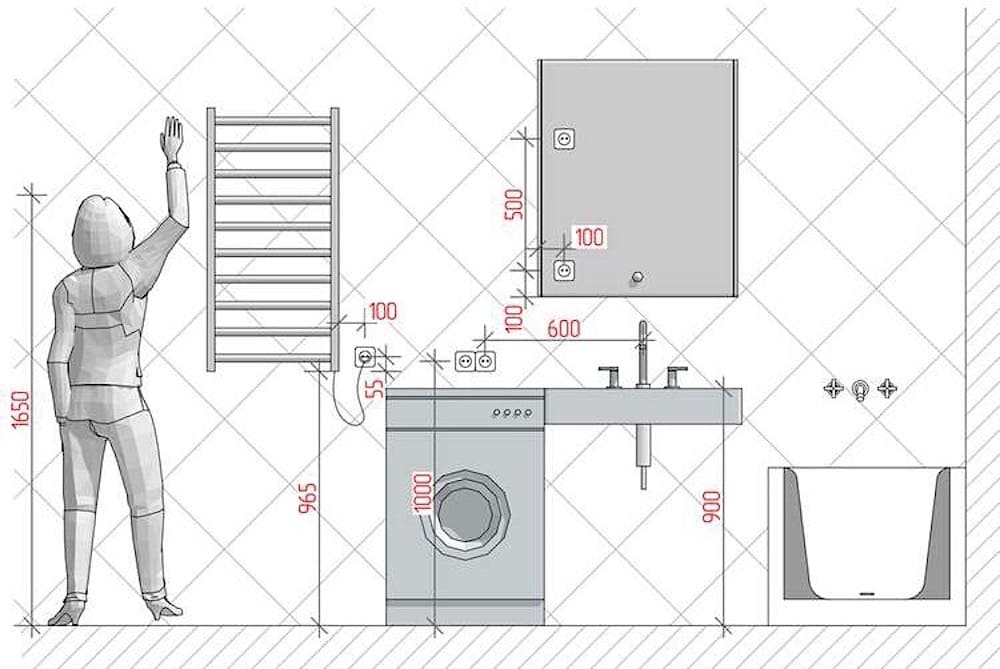

Схема размещения розеток в ванной

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

• В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
• Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
• Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
• Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
• Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.

Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Существующие нормативы

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые.

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

https://youtube.com/watch?v=JrClDJb8WTM%3F

Источник — Zems.pro

Подробнее о расположении и обозначениях розеток на чертежах

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

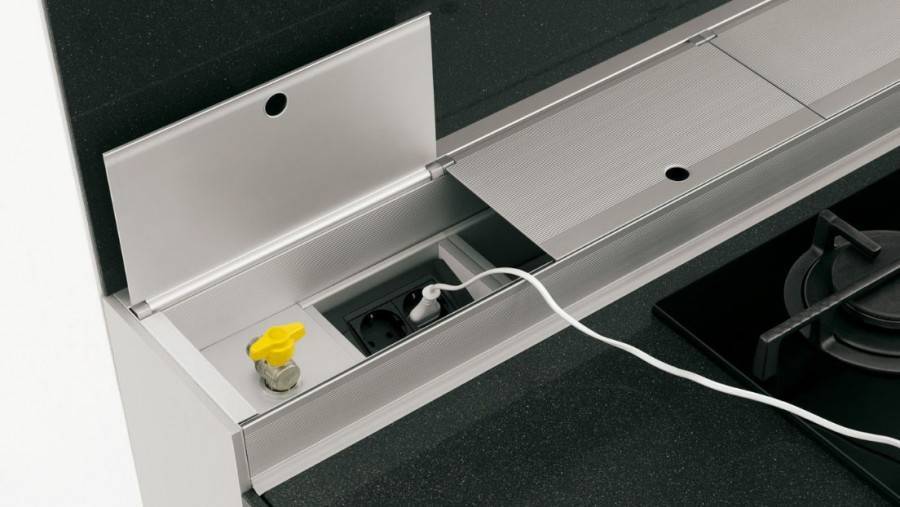

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).
