Как рассчитать мощность теплого пола

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

1. Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
2. Высота дверных проемов не должна быть меньше 210 сантиметров.
3. Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
4. Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены  штукатурные работы и вставлены все окна.

Затраты на энергоресурс в зависимости от финишного покрытия

Выбирая финишный материал для укладки на тёплый электрический пол, обязательно наличие пиктограммы на изделии, которая говорит о возможности соседства с греющим устройством. Чаще на напольные обогревательные системы укладывается керамическая плитка, линолеум или паркет.

Стоит отметить, что на уровень расхода электроэнергии 1 кв м тёплого электрического пола, также влияет финишная отделка, а точнее её теплопроводность. При выборе ламината или доски, ваши затраты на обогрев вырастут, так как они обладают низкой степенью теплопроводности.

А вот керамика, линолеум или ковролин — идеальный и экономически оправданный материал. Прогрев поверхности осуществляется быстро, и на это тратится минимальное количество ресурса.

Напольное покрытие и проектирование теплого пола

В качестве напольного покрытия можно выбирать кафель или керамогранит. Эти материалы отличаются повышенной теплопроводность, а значит и затраты мощности будут минимальными.

Но в некоторых комнатах, все, же предпочтительнее стелить ламинат или линолеум, тогда лучше всего остановить свой выбор на качественном материале, который имеет теплоизоляционную прослойку. Кроме напольного покрытия, надо учесть и такие моменты:

1. существует такое понятие, как наибольшая протяженность водяных теплых полов, поэтому эти значения превышать нельзя;
2. чем короче трубопровод, тем меньше потребуется мощности для отопления;
3. каждый контур должен иметь одинаковую протяженность;
4. мощность зависит и от плотности монтажа витков. Как правило, возле окон и дверей стараются укладывать витки плотнее, чем по всей остальной квадратуре комнаты;
5. если площадь комнаты слишком большая, тогда надо провести установку еще одного контура.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

• для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
• угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
• те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Влияние ИК источника тепла на организм

О таком преимуществе, как благотворное влияние на организм, не многие знают. Секрет в том, что человеческое тепло излучается в том же диапазоне, что и инфракрасное. А это означает, что ультракрасный теплый пол воспринимается человеком как естественный источник тепла и поэтому более приятный. Например, если при водяном отоплении для комфорта в помещении человеку нужно 22-25 градусов тепла, то при использовании ИК обогрева такое же ощущение будет уже при 18 градусах.

ИК излучение ионизирует воздух, уничтожает вредные бактерии и вирусы, убирает неприятные запахи.

ИК лучами лечат многие болезни. Под их воздействием уходит нервное напряжение. В наш век постоянных стрессов это великолепная возможность укрепить нервную систему, не выходя из дома.

ИК излучения нагревают не сам воздух, а предметы. Поэтому ходить по такому полу доставляет удовольствие и возникает состояние, близкое к релаксу.

Как рассчитать энергопотребление

Прежде чем вести речь о конкретных расчетах электроэнергии, необходимо четко представлять два основных понятия, позволяющие рассчитать энергопотребление и выполнить расчет тепла теплого пола. В первую очередь, это максимальное значение необходимой выделенной мощности. Инфракрасный теплый пол потребление электроэнергии осуществляет в зависимости от его модификации. В среднем, потребляемая мощность составляет от 150 до 220 ватт. Поэтому, расчетное потребление может доходить до 2,5 квт/час.

Фактическое потребление электроэнергии инфракрасными теплыми полами, значительно меньше расчетного. Сократить этот показатель позволяют специальные аппараты управления, с помощью которых помещения разделяются на определенные зоны, нагревающиеся поочередно. Таким образом, максимальная мощность пленочного покрытия может быть снижена почти в три раза, чем мощность водяного теплого пола. Эти результаты достигаются и благодаря собственным качествам инфракрасной пленки.

Пленка располагается на значительной площади, до 70% от всего помещения. Нагретый воздух поднимается вверх, обеспечивая необходимый уровень обогрева. Сам нагрев происходит очень быстро. Когда температура достигает заданного уровня, нагревательные функции отключаются. В результате, общая экономия электроэнергии может достигать 60-90% от заданной максимальной мощности, то есть фактическое включение обогрева производится всего лишь на период от 6 до 25 минут в течение часа.

Экономия электроэнергии при работе инфракрасных пленочных полов достигается за счет проведения специальных мероприятий:

• Установка качественных окон, утепление уже имеющихся окон и балконных рам.
• Устройство надежной теплоизоляции дверей.
• Обязательная теплоизоляция основания полов, чтобы тепло не уходило к соседям.
• Правильный выбор и установка терморегулятора, позволяющего сэкономить на цикличной работе системы 20-30% электроэнергии.
• Еще большей экономии можно добиться за счет установки программируемого терморегулятора, максимально оптимизирующего работу системы.

Таким образом, использование чередующихся режимов обогрева позволяет существенно снизить расход электроэнергии в процессе эксплуатации инфракрасных полов.

Особенности разных типов инфракрасных полов

Производство инфракрасных полов постоянно совершенствуется. Производители стараются учесть предпочтения потребителей. По типу конструкции ИК полы бывают:

• плёночными;
• стержневыми.

Плёночные, в свою очередь, разделяются на сплошные и полосатые, по типу нанесения карбона, который и является источником инфракрасного излучения. Плёнка со сплошным напылением карбона просто монтируется, легко режется. Она отдаёт тепло от всей площади,  динамика прогрева выше, чем при нанесении карбона полосами.

Карбоновые полосы объединены в группы, между которыми можно делать разрезы. Так как подключение к источнику питания параллельное, при выходе из строя какого-то блока остальная площадь «полосатой ИК плёнки» останется рабочей.

Плёнка со сплошным напылением в этом случае более совершенная, так как из строя выходят только места надрыва или разреза. Срок службы и цена у сплошной карбоновой плёнки выше, чем у полосатой.

Стержневой ИК пол выглядит внешне как веревочная лестница. Множество стрежней, которые заполнены карбоном, медью и серебром, соединены между собой проводами. Стержневой мат обладает способностью к саморегуляции. Его монтаж отличается от плёночного типа тем, что для укладки требуется делать «мокрую» цементную стяжку. Однако срок службы еще выше, чем у сплошной плёночной, и он не боится тяжёлых механических нагрузок.

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Расчет энергопотребления

Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов , поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату .
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

• использование 16 мм труб с длиной в 65 метров;
• показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
• контуры должны обладать равноценной длиной с разницей не более 20%;
• оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

• Змейка;
• Двойная змейка (укладывается в 2 трубы);
• Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
• Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Что стоит учесть при расчёте

Первыми и главными факторами будут размер помещения и его температурные характеристики. Без оценки реальных потерь тепла выполнить точный расчёт будет невозможно. Поэтому обязательно стоит учитывать такие особенности:

• материал, из которого построены стены;
• количество, размер окон и тип остекления;
• температурный режим на улице;
• наличие или отсутствие отопления этажом ниже.

Также необходимая мощность системы будет зависеть от финишного . Ведь разные материалы (например, кафель и дерево) имеют разную проводимость тепла, а температура поверхности пола должна оставаться в районе 30 градусов.

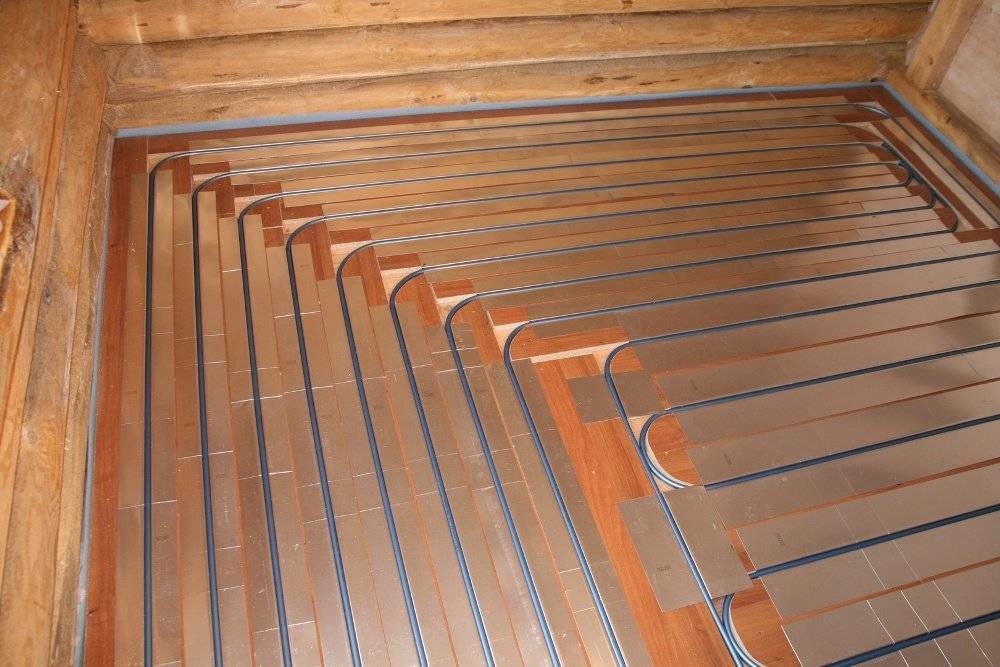

Тёплый пол в деревянном доме

Только при учёте всех этих факторов и внесении корректировок по каждому из них можно произвести качественный расчёт тёплого водяного пола. Сделать точные вычисления и составить подробный проект могут только специалисты. Но чтобы иметь начальное представление о количестве материала и объёмах работ можно использовать онлайн-калькулятор тёплого водяного пола, расположенный ниже. Плюс, не помешает ознакомиться с общей логикой расчёта и укладки такой системы.

Калькулятор тёплого водяного пола

Расчёт теплопотерь

От этого будет зависеть, сколько тепла потребуется помещению для поддержания в нём комфортной температуры и какой мощности должен быть пол, а также котёл с насосом.

Теплопотери

Расчёт очень сложный, так как на теплопотери влияют следующие причины:

• время года и температура на улице;
• вид помещения;
• количество и размер окон;
• напольное покрытие;
• качество утепления ограждающих конструкций: стен, пола, потолка;
• отапливаемое или холодное помещение находится снизу или сверху;
• наличие других источников тепла, например, оргтехники или осветительных приборов.

Для удобства расчёта можно взять усреднённые величины. В хорошо утеплённых домах со стеклопакетами этот показатель составляет примерно 40 Вт/м2, сравнительно тёплые постройки с небольшой теплоизоляцией теряют 70-80 Вт/м2, в старых домах количество теплопотерь увеличивается до 100 Вт/м2 и выше, а новые коттеджи с неутеплёнными стенами и панорамными окнами могут терять до 300 Вт/м2.

Примерно прикинув, на какую цифру ориентироваться, можно приступать к вычислениям, как же восполнить такие потери тепла.

Какие трубы выбрать для работы?

На стоимость материала будет влиять и качество. Если допустить ошибку в выборе труб и сделать неверный расчет, то система отопления может не работать. На сегодняшний день для конструирования теплого пола можно выбрать такие виды материалов:

1. отлично в таком случае подойдет медь. Именно ее применяют большинство, так как медь обладает только самыми лучшими качествами. Единственный минус – это дороговизна материала;
2. полипропилен так же используется достаточно редко. Дело в том, что такой материал имеет достаточно большой радиус загиба, что является неэкономично;
3. сшитый полиэтилен имеет хорошую теплопроводность и считается износоустойчивым. Стоимость таких материалов не слишком большая. Единственный недостаток, необходимость хорошо зафиксировать трубы при монтаже, иначе они будут разгибаться;
4. чаще всего используется именно металлопластик. Дело в том, что такой материал считается самым прочным и долговечным. Трубы из этого материала оснащены специальной алюминиевой прослойкой, которая окружена слоем полимеров. Это дает возможность трубам не подвергаться повреждениям при тепловом расширением.

Рекомендуем: Чем хороша труба Валтек для тёплого пола?

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

• площадь и конфигурацию помещения;
• расход теплоносителя;
• теплопотери;
• укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

• площадь комнаты;
• размер окон и дверей;
• высота потолка;
• число наружных стен;
• температура за окном;
• теплоизоляция стен;
• тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

• G – расход воды в кг/ч;
• Q – тепловая мощность в Вт;
•  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
• 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

• F — площадь помещения;
• b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

• q — показатель теплопотерь;
• F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% — это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов — 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

• Pн — мощность отопительного устройства в кВт;
• tобр.т — температурный показатель теплоносителя в обратке;
• tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Топ производителей

Есть много европейский и российских компаний выпускающих котлы, которые допустимо монтировать в тёплых полах. Мы расскажем о самых известных, производящих продукцию высокого качества.

Watch this video on YouTube

Buderus Logamax

Немецкая компания, выпускает экологические тэны настенного типа разной мощности.

Плюсы Buderus Logamax:

• могут подключаться к любому виду отопления;
• доступна установка в закрытых системах;
• обладают повышенным КПД;
• не сложный монтаж.

Среди минусов — высокая цена.

Kospel EKCO

Польская компания, выпускает настенное тэновое оборудование, которое может подключаться к тёплым полам. Оснащено регулятором мощности с 6 ступенями регулировки, и автоматическим выключателем.

Процесс монтажа и эксплуатации данных аппаратов прост. Но стоит такое электрическое оборудование дорого.

«Галан», серии «Очаг», «Гейзер», «Вулкан»

Надёжные электрические котлы российского производителя, с гарантийным сроком  — 30 лет. Легко оптимизируются под любой уровень теплопотерь, имеют быструю окупаемость.

Оборудование проточное, поэтому его установку не требуется согласовывать с надзорными службами. Нагрев воды осуществляется без тэна, ионизацией.

К плюсам можно отнести:

• автоматизацию;
• простату монтажа,
• бесшумную работу;
• невысокую стоимость.

Среди минусов:

• боятся резких скачков напряжения;
• наличие большой нагрузки на проводку.

Ferroli

Итальянская компания производящая огромный модельный ряд настенных одноконтурных электрокотлов разной мощности, которые подключаются к одно и трёхфазной сети.

Качественные электрокотлы с функцией  погодозависимости. Имеют цифровую панель управления в виде ЖК дисплея.

РусНИТ

Компания (Россия), производит небольшие и лёгкие электрические котлы устанавливающиеся на стену, способные отапливать помещение до 80 м2. Работают от однофазной и трёхфазной сети.

Политика цен компании — доступность для большинства потребителей. Стоит отметить сложность монтажа, которая иногда возникает во время подключения у неподготовленных людей.

Baxi Amptec

Baxi (Италия) — выпускаемые аппараты подходят для разных систем обогрева — радиаторы или половые. Ряд моделей могут функционировать на низких температурных показателях.

Приборы имеют компактный размер, просты в управлении. Их цена на прямую связана с мощностью агрегата.

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

Нагревательный резистивный кабель

Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м2 вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м2 расчет будет выглядеть следующим образом:

140:9=15,6 Вт/м.

В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:

100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.

140 Вт/м2: 20 = 7 Вт/м – необходимая погонная мощность кабеля.

Саморегулирующийся кабель

Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.

Саморегулирующийся кабель для теплого пола

Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

Нагревательные маты

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.

Нагревательные маты позволяют намного ускорить процесс монтажа

Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.

Выбор термостата

Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).

Непрограммируемый и программируемый терморегулятор

Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.

Выбор теплоизоляции

Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.

Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.
