Как сделать лазерный уровень своими руками из лазерной указки и строительного уровня

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;

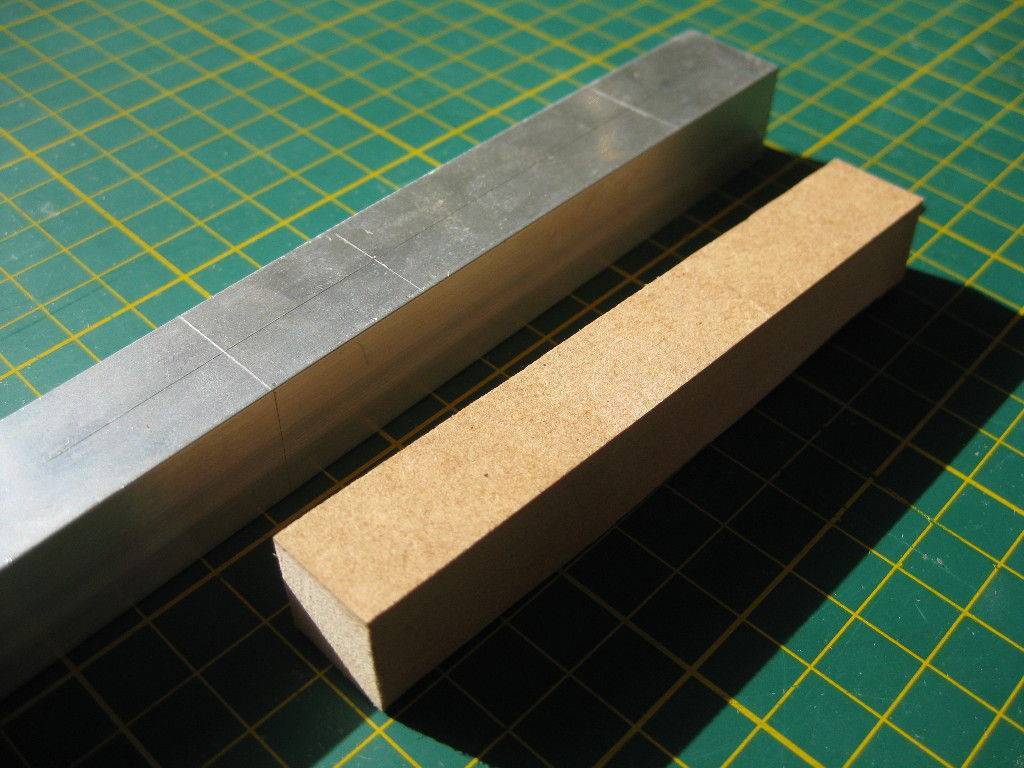

• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

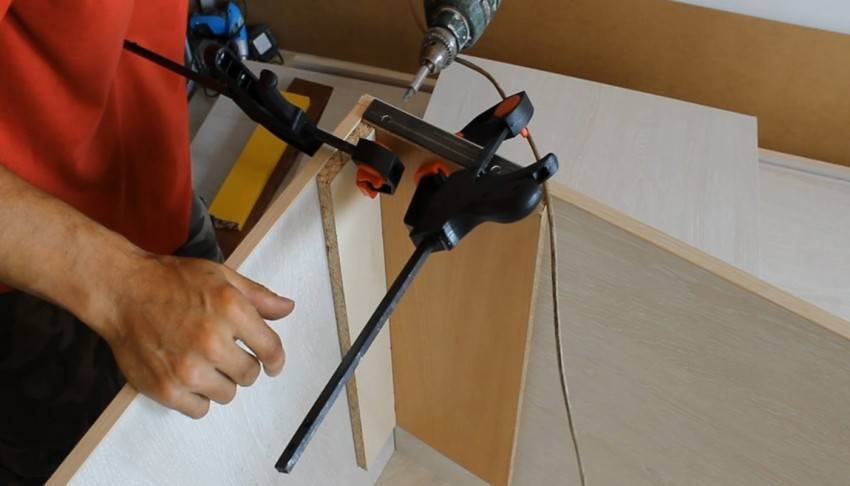

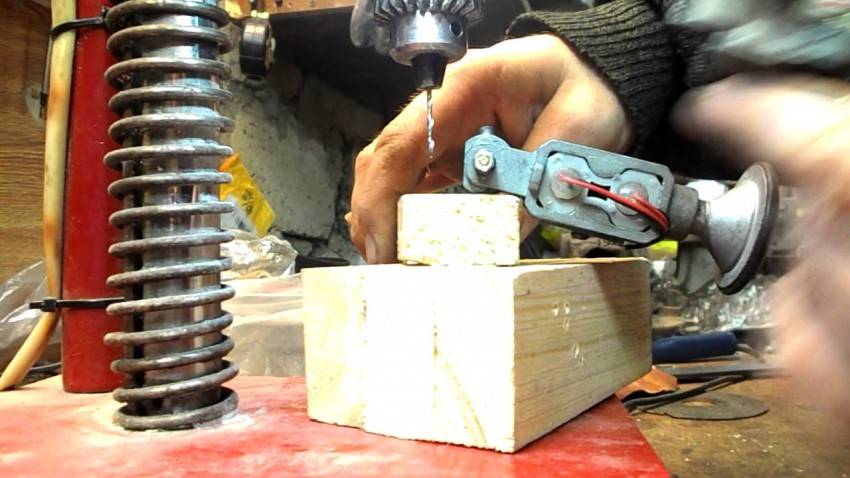

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Как работать с лазерным уровнем

После установки прибора в заданном месте можно приступать к его эксплуатации, для чего прибор следует обеспечить питанием и (при наличии функции) включить режим самовыравнивания. Дальнейший выбор режимов (проецирование вертикальных, горизонтальных лучей или точек) следует выполнять в зависимости от поставленной задачи, причем для сбережения емкости аккумуляторов специалисты рекомендуют не проецировать все плоскости сразу, а использовать лишь ту, которая необходима.

Как проецировать горизонтальную линию

Для того чтобы отбить на стене горизонтальную линию, прибор устанавливается (с учетом вышеописанных рекомендаций) на требуемой высоте от уровня пола. И после его включения на поверхности ограждающих конструкций проецируется горизонтальная линия. Причем, в случае выполнения работы на высоте (к примеру при монтаже подвесного потолка или установке карниза) не обязательно сооружать конструкцию для поднятия прибора на заданную высоту, а отбивать новые (параллельные) линии от имеющейся при помощи рулетки и шнура.

Таким образом, можно выполнить львиную долю строительных работ. Самые популярные из них это укладка кафеля, установка мебели, монтаж подвесных систем.

Как проецировать вертикальную линию

Работа оператора в таком случае мало чем отличается от вышеописанной методики, а все что необходимо произвести – это переключить прибор в соответствующий режим. Причем при использовании уровней, проецирующих круговой луч указанный режим позволяет размечать места для установки межкомнатных перегородок (вертикальная линия одновременно проецируется на стену потолок и пол). Вдобавок указанный режим отлично подходит для наклеивания обоев, установки окон и дверей, монтажа откосов.

Если же включить оба вышеописанных режима одновременно, то можно получить проекцию пересечений под прямым углом, что весьма удобно при формировании монтажных швов кафеля, ПВХ плитки и т.п.

Как проецировать наклонную линию

В ситуации, когда требуется производить наклонную разметку (например, при изготовлении лестничных маршей) при помощи лазерных уровней можно отбить на поверхности любые наклонные отметки. Для чего достаточно выключить механизм саморегулирования и установить кронштейн прибора под необходимым углом (согласно имеющейся градуировки).

Нивелирование поверхностей

Используя обычный лазерный уровень, можно запросто произвести замеры для отделки стеновых или напольных поверхностей. Для чего достаточно направить луч вдоль измеряемого объекта (к примеру вертикальный луч направить вдоль стены), а затем прикладывая мерительные приспособления в различных точках поверхности легко определить величину перепадов , либо выставить маяки для нанесения стяжки или проведения штукатурных работ.

Таким образом, можно отметить, что пользоваться лазерным уровнем весьма не сложно, главное – до конца разобраться в алгоритмах его работы.

Читать еще:

Как пользоваться лазерным уровнем: видеоинструкция

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

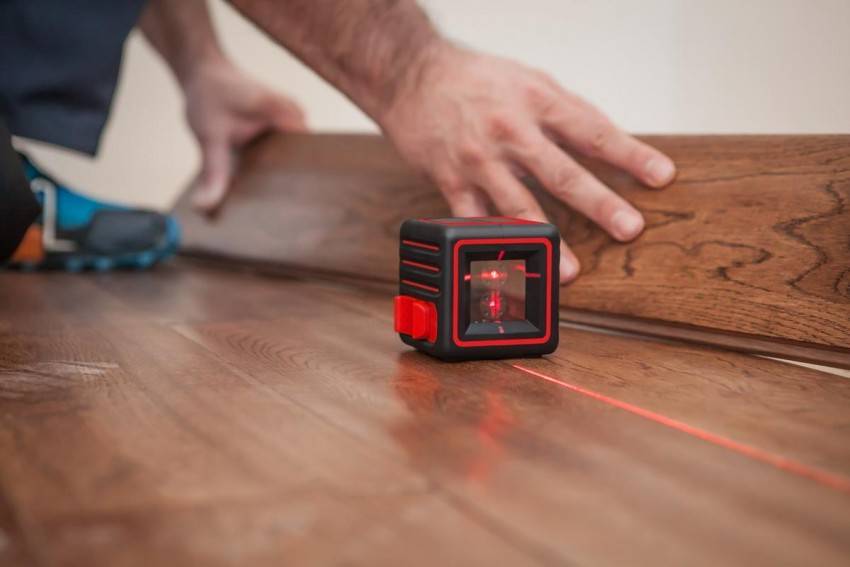

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

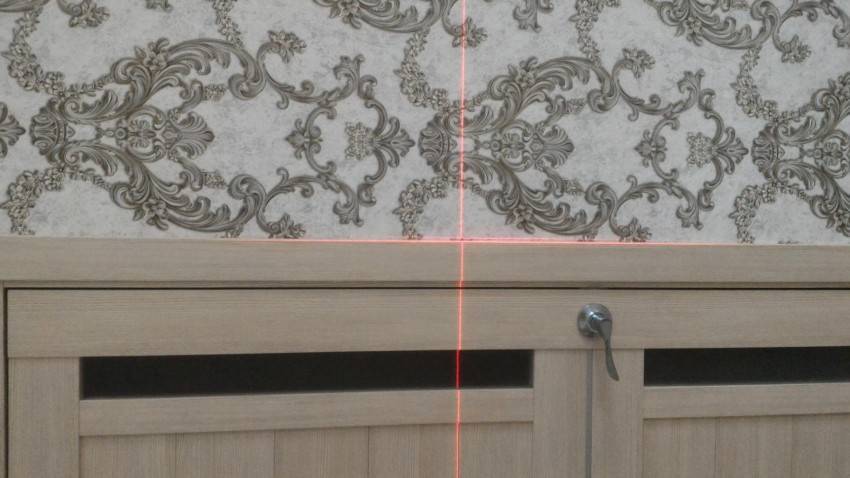

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Самодельная конструкция лазерного креста

Это ещё один вид лазерного нивелира, который можно собрать своими руками. Такой уровень очень удобно использовать при навешивании шкафчиков на кухне или картин в комнатах, а также во многих других ситуациях. Для изготовления такого нехитрого инструмента человеку понадобится тренога от видеокамеры, старый плеер и пара ненужных дисков.

Крест из лазерных указок крепится на треноге таким образом, чтобы он вращался вокруг своей оси

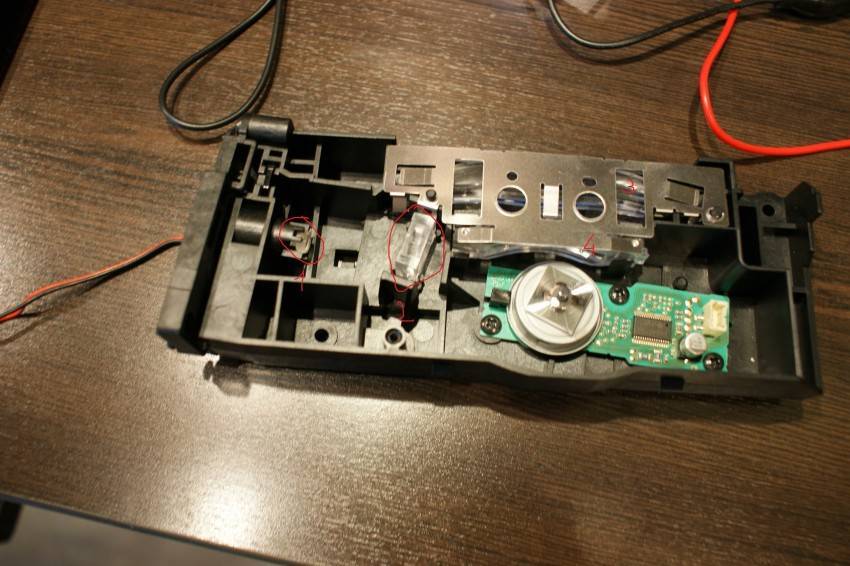

С этой целью можно использовать привод от плеера.
Также важно побеспокоиться, чтобы лазерный уровень мог перемещаться по вертикали на необходимую высоту.
Устанавливаются склеенные между собой диски на старый привод плеера.
На финишном этапе к дискам прикрепляется крест из лазерных указок. Для его крепления можно использовать скотч или любой другой подручный материал.

Благодаря тому, что устройство размещено подвижно на треноге, его можно вращать в любом направлении, не меняя высоты разметки. Таким образом, выставив необходимые параметры для разметки можно точно отбить уровень на любой поверхности в помещении без необходимости каждый раз настраивать прибор.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

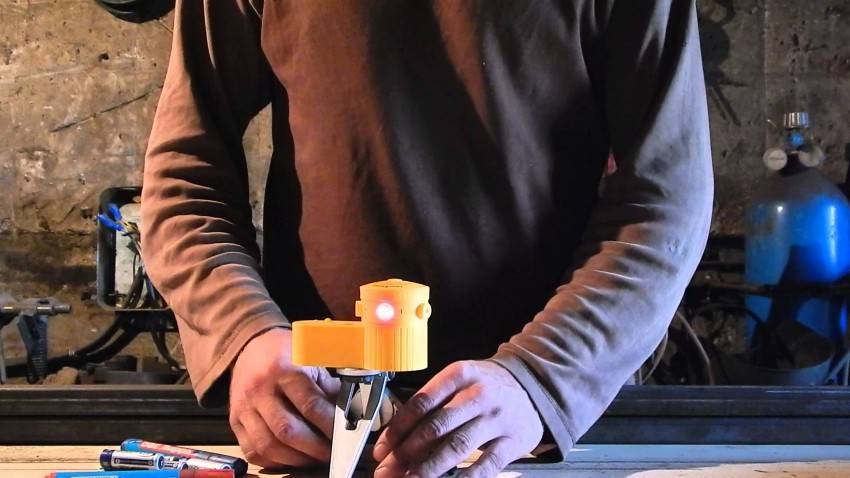

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

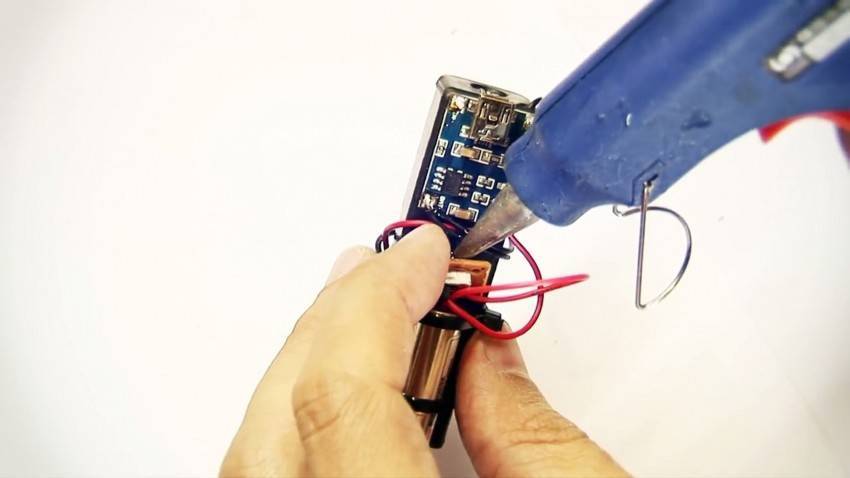

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Юстировка нивелира

Процесс происходит следующим образом:

• Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
• Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
• Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу

Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение

Описание и устройство лазерного уровня

Точечный лазерный уровень

Прибор показывает горизонтальность или вертикальность поверхности с помощью светодиодных индикаторов. Датчики дают яркую красную или зеленую линию, которая отражается на стене. Портативные лазерные указки облегчают работу строителям и рабочим-отделочникам, они экономят время для разметки, при этом с работой успешно справляется 1 человек.

Разновидности уровней с лазерным индикатором:

• Точечный. Простой вариант предусматривает один направленный луч, который не вращается, и дает изображение на поверхности в виде точки. Модели передают луч на плоскости пола, стен, его используют на больших площадях.
• Линейный. Самый популярный тип измерителя передает на поверхность одну или две параллельных черты яркого цвета. Некоторые модели выдают крестообразные линии под углом 90°. Дальность пробивки — до 30 м, такое расстояние вполне приемлемо для монтажа, отделки, ремонта.
• Ротационный тип. Приспособление относят к сложным приборам, которые имеют расширенную функциональность и работают по принципу нивелира. Вращающийся луч координирует область на все 360°, проводит круговую линию на расстоянии до 0,4 км. На больших дистанциях нужен приемник луча.

Какой у вас лазерный уровень?

Точечный
21.43%

Линейный
57.14%

Самодельный
21.43%

Проголосовало: 14

Плюсы и минусы самодельного лазерного уровня

Не требует специальных деталей
Возможность регулировки по заданным параметрам, высокая точность
Дальность лучей 25-30 м
Высокая скорость приема и передачи отметок
Простое изготовление
Универсальность применения
Возможность корректировки точности
Низкая стоимость

Небольшой радиус лучевой развертки
Внешний вид уступает покупным приборам

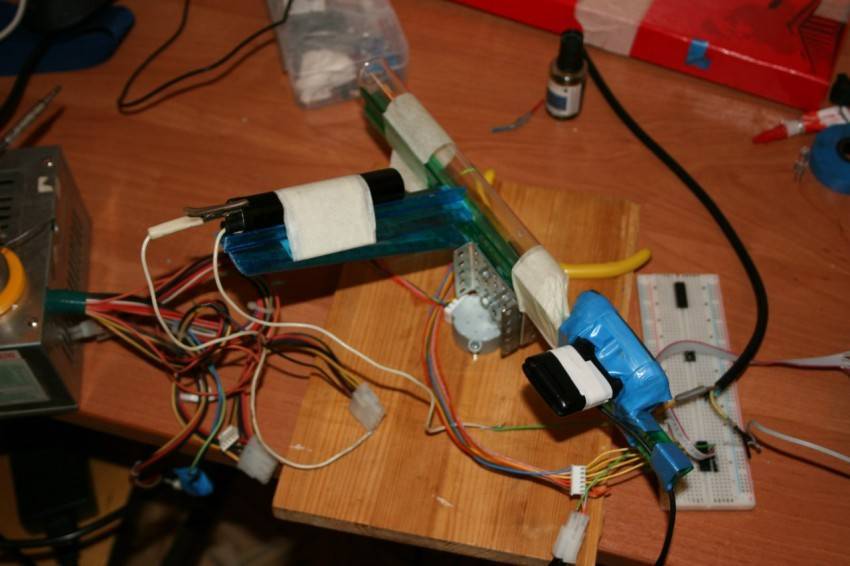

Фото нивелира своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Готовим к работе

Подготовка к работе

Для оптимальной работы прибора необходимо учесть некоторые нюансы, о которых вам нужно обязательно знать:

Лазерный луч не должен натыкаться на лишние предметы. Это, как вы понимаете, приведет к тому, что спроецированную линию вы попросту не увидите.
Лазерный прибор должен находиться от объекта не дальше того максимального расстояния, которое указано в инструкции. Стоит сказать, что степень погрешности будет снижаться по мере того, как вы приближаете прибор к измеряемой плоскости

Следовательно, важно прибор ставить как можно ближе. Может, конечно, возникнуть необходимость спроецировать луч на более отдаленный объект. В таком случае можно дополнительно приобрести специальный приемник (если не предусмотрен в комплекте) для лазерных нивелиров, который способен сделать лазерный луч более мощным.
Позаботьтесь о том, чтобы прибор был установлен на ровной поверхности

Это может быть, например, стол. Закрепив его на штативе или специальном держателе, обеспечьте полную неподвижность лазерного нивелира, что позволит свести к минимуму погрешности при измерении.
Перед тем как начать работу с лазерным уровнем, нужно обязательно его выровнять по отношению к горизонтальной плоскости. В этом случае используем вмонтированный в прибор пузырьковый уровень. В некоторых моделях есть такая функция, когда прибор сам может себя выровнять. То, что он стоит неровно, вы поймете, когда нивелир начнет подавать соответствующий сигнал, означающий, что есть небольшой перекос. Если сигнал прекратится, значит, все нормально. Однако не стоит думать, что прибор настолько умный, и может обойтись без вас. При незначительном отклонении: 10–15о лазерный уровень еще справится, но при большей погрешности его придется корректировать вручную.
Не стоит забывать о том, что излучение от прибора может травмировать глаза. Поэтому обязательно побеспокойтесь о том, чтобы о необходимости соблюдения мер безопасности были предупреждены все, кто в этот момент находится в помещении. Ни в коем случае не допускайте, чтобы рядом с работающим прибором находились дети или животные, да и сами не забывайте о возможности получения травмы.

В таком случае можно дополнительно приобрести специальный приемник (если не предусмотрен в комплекте) для лазерных нивелиров, который способен сделать лазерный луч более мощным.
Позаботьтесь о том, чтобы прибор был установлен на ровной поверхности. Это может быть, например, стол. Закрепив его на штативе или специальном держателе, обеспечьте полную неподвижность лазерного нивелира, что позволит свести к минимуму погрешности при измерении.
Перед тем как начать работу с лазерным уровнем, нужно обязательно его выровнять по отношению к горизонтальной плоскости. В этом случае используем вмонтированный в прибор пузырьковый уровень. В некоторых моделях есть такая функция, когда прибор сам может себя выровнять. То, что он стоит неровно, вы поймете, когда нивелир начнет подавать соответствующий сигнал, означающий, что есть небольшой перекос. Если сигнал прекратится, значит, все нормально. Однако не стоит думать, что прибор настолько умный, и может обойтись без вас. При незначительном отклонении: 10–15о лазерный уровень еще справится, но при большей погрешности его придется корректировать вручную.
Не стоит забывать о том, что излучение от прибора может травмировать глаза. Поэтому обязательно побеспокойтесь о том, чтобы о необходимости соблюдения мер безопасности были предупреждены все, кто в этот момент находится в помещении. Ни в коем случае не допускайте, чтобы рядом с работающим прибором находились дети или животные, да и сами не забывайте о возможности получения травмы.

Работа с лазерным уровнем

После такой подготовки можно пользоваться прибором.

Шаг 3: Собираем рамку, лазерный маятник

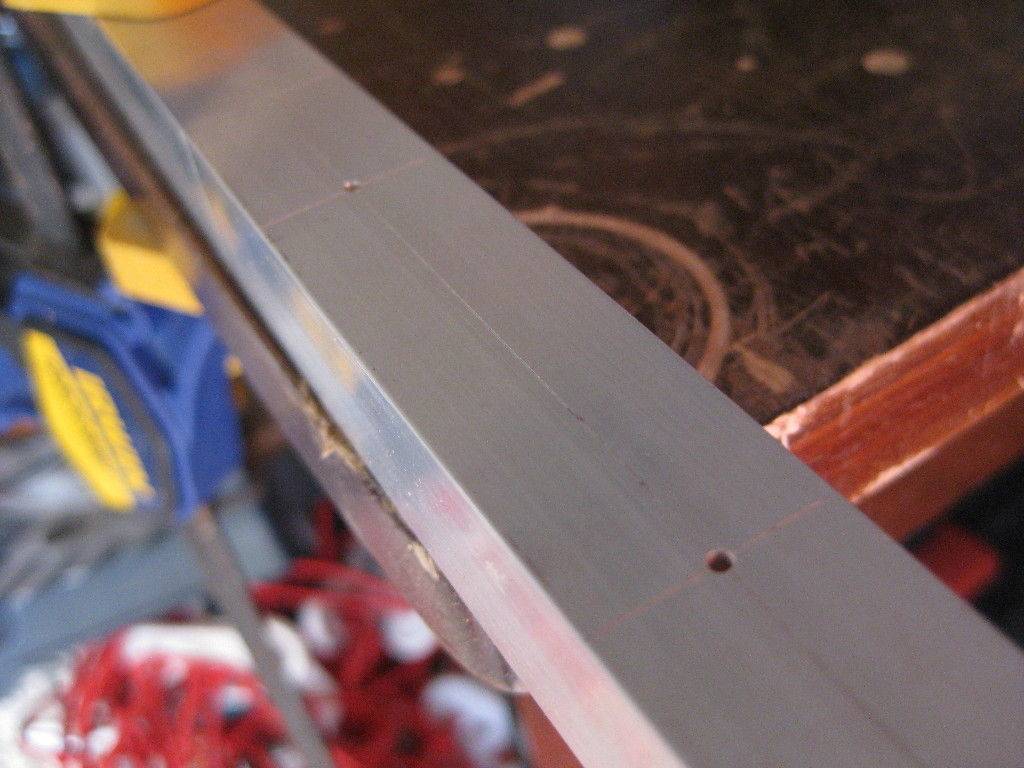

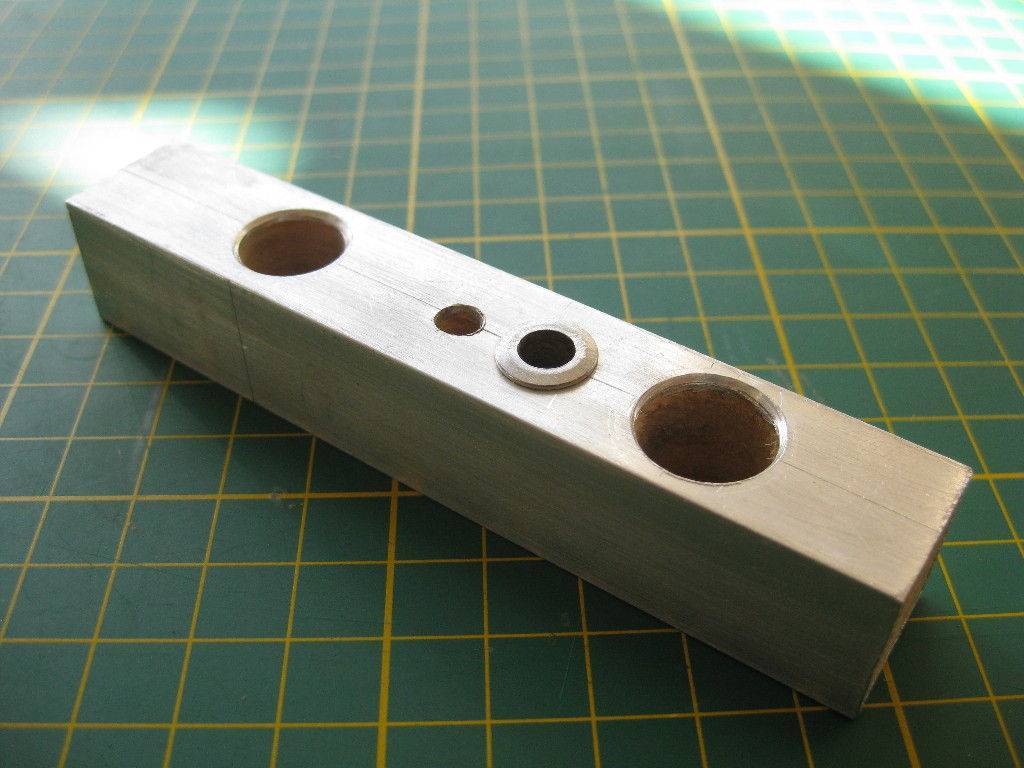

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

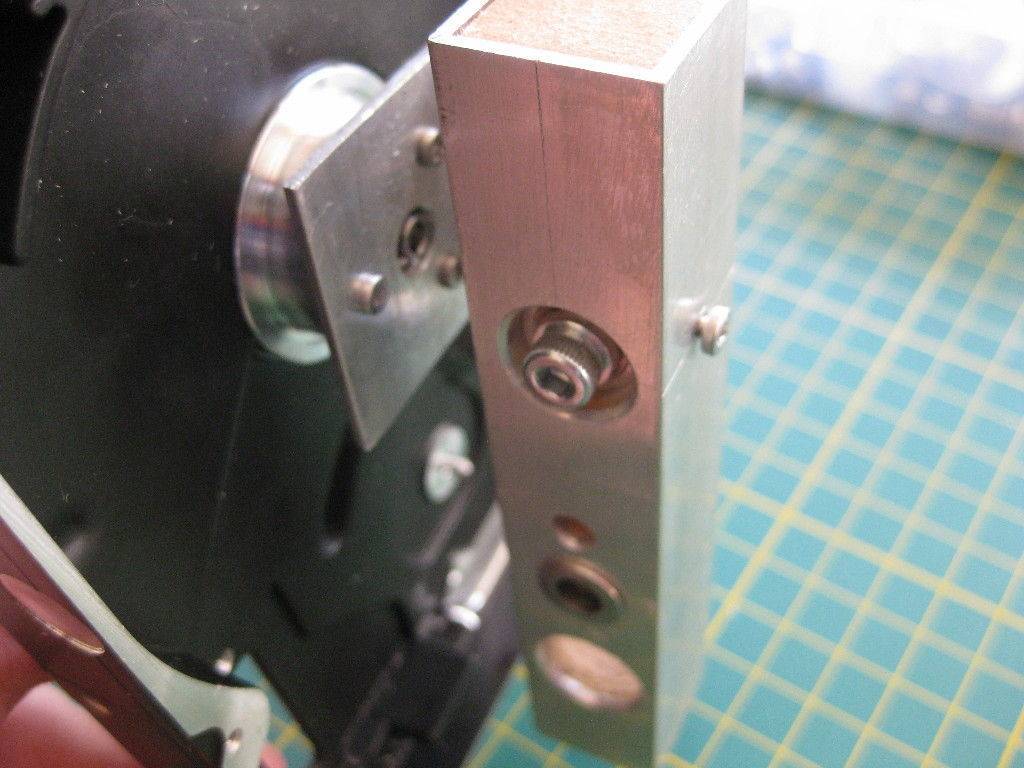

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

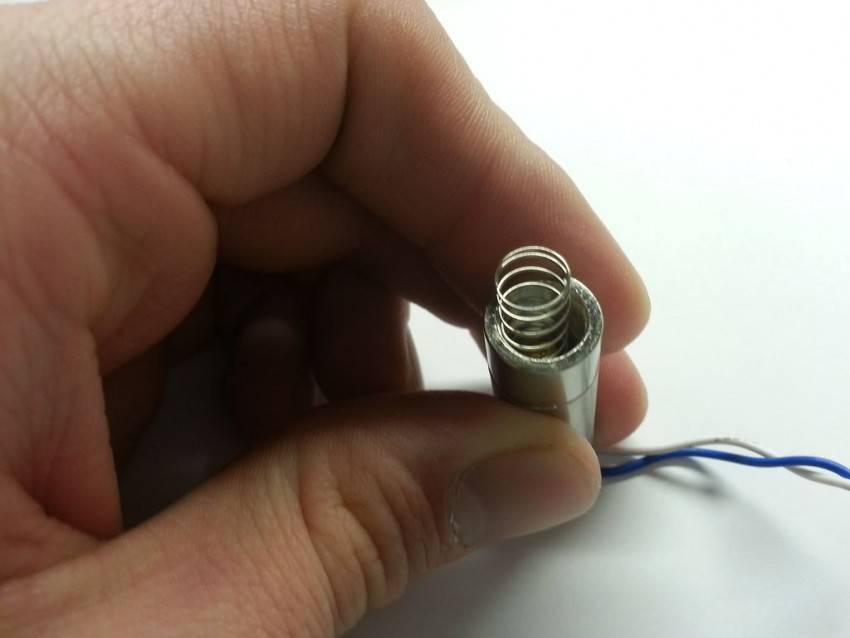

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

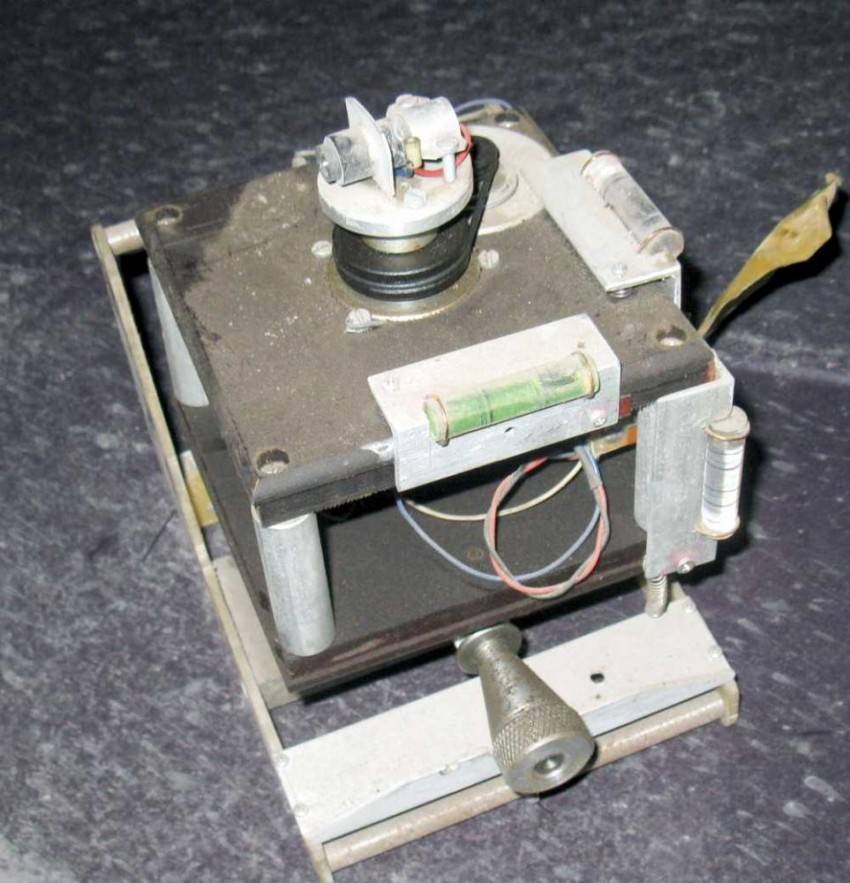

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

1. – очень низкая стоимость
2. – проецирует видимые лазерные линии на стены, а не точку
3. – самоустанавливающийся механизм
4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

• – долго устанавливается, так как нет магнитов снизу
• – маленькая развёртка лучей
• – кропотливая работа
• – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. 1. магазин
2. 2. магазин
3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

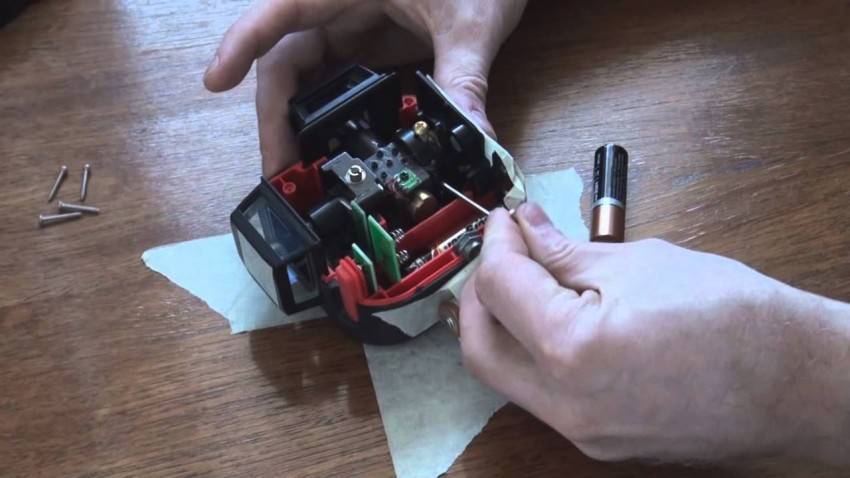

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр)

Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях. Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой

По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.
