Как сделать водяной теплый пол
Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.
Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.
Подготовка основания
Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.
Укладка полиэтиленовой пленки
Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.
Укладка пенополистирола
Шаг 4. По периметру помещения крепится лента демпферная.
Крепление демпферной ленты
Шаг 5. Укладывается армирующая сетка.
Укладка армирующей сетки
Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

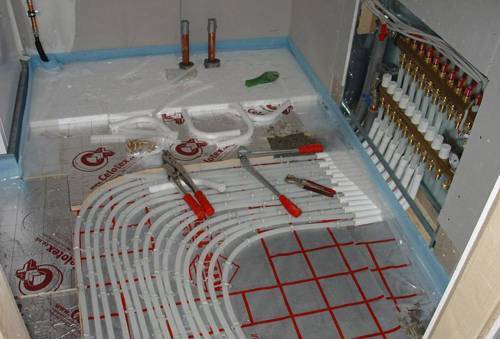

Укладка трубы водяного теплого пола
Все готово
Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.
Пластиковые хомуты
Шаг 8. Производится вывод подачи и «обратки» из системы.
Вывод подачи и «обратки» из системы
Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.
Устройство цементной стяжки
На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.
Видео – Укладка кабельного нагревателя
Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.
Монтаж электрического кабеля
Перед началом монтажа кабельного теплого пола в обязательном порядке сделайте проект. Это позволит вам осуществить точный расчет необходимого материала, а также определить зоны, которые не будут отапливаться. Также укажите в проекте месторасположение температурного датчика и место подключения к электрической сети. Этот проект вам понадобится при ремонтных работах, поэтому сохраните его.
Чтобы предотвратить тепловые потери, греющий кабель рекомендуется крепить на теплоотражающий материал. Также позаботьтесь о том, чтобы места соединения силового кабеля и нагревательного не сгибались. Что касается месторасположения температурного датчика, то он должен находиться от стены на расстояние до 50-100 см.

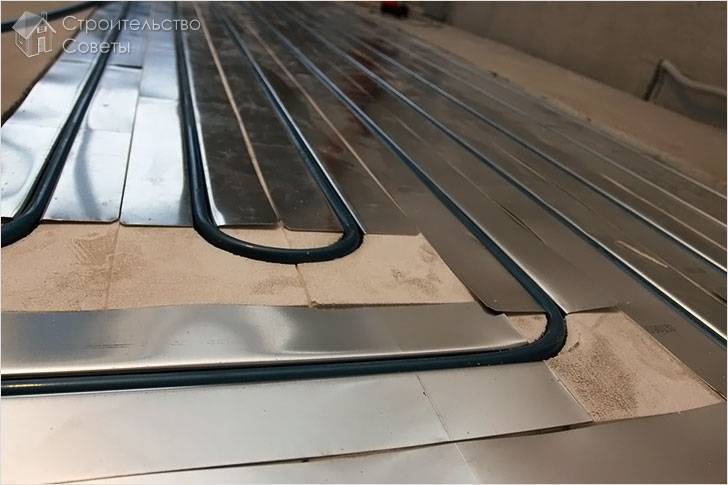

Первым делом осуществляете укладку теплоизоляции и отражающей пленки, а после приступаете к монтажу кабеля. Благодаря специальному креплению, кабель фиксируется каждые 30 мм. Между собой линия не должна пересекаться. К границам мебели и другим стационарным предметам должно быть не менее 400 мм.

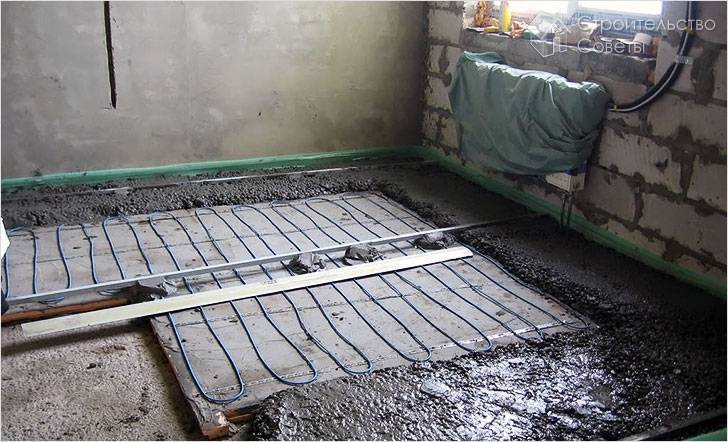

Когда кабель полностью смонтирован, его остается залить стяжкой. При изготовлении цементно-песчаного раствора не добавляйте в состав крупные фракции камушков. Стяжка теплого пола должна иметь не меньше 50 мм. При заливке стяжки убедитесь в том, что внутри ее не осталось воздуха, иначе это может привести к выходу из строя греющего контура. Включать нагревательный кабель в процессе сушки стяжки запрещается. Она должна высохнуть в максимально естественных условиях. На это может потребоваться около одного месяца.

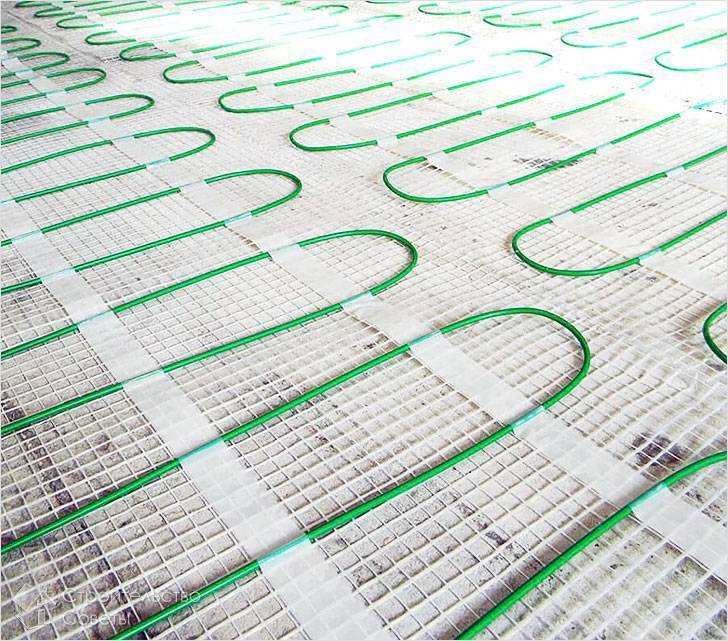

Также существует технология по укладке нагревательных матов. Их монтаж происходит намного быстрей, так как кабель уже закреплен на специальной монтажной сетке с необходимым шагом. Принцип их монтажа практически ничем не отличается от вышеописанной технологии. Единственное что необходимо, так это измерить рабочее сопротивление. Оно должно соответствовать указанным показателям в инструкции к изделию.
Трубы
Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.
Выбираем трубы для теплого пола
Таблица. Виды труб для теплого пола.
| Вид | Описание |
|---|---|
Медные | Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении. |
RE-X или сшитый полиэтилен | Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал. |
Металлопластик | Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся. |
Полипропилен | Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая. |
Алюминиевые трубы для теплого пола — еще один возможный вариант
У медных труб много преимуществ
трубы для теплого пола
Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.
Трубы KAN-therm для теплого пола
Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.
Как сделать водяной теплый пол — схемы укладки
Советы по укладке
- Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
- В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
- Постепенный нагрев пола обеспечит змейка.
Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.
Последовательность монтажа теплого водяного пола
Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

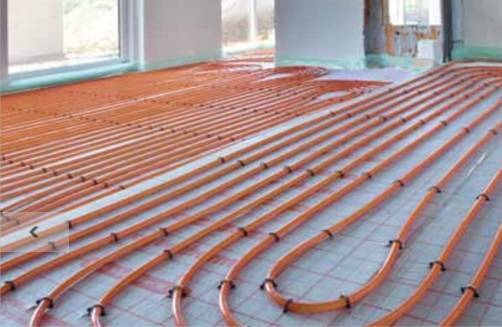

Укладка труб
Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:
- плохая циркуляция воды;
- эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
- утечка тепла.
Теплый пол
Особенности создания водяного обогрева
Что касается экономичности, то водяной теплый пол не имеет себе равных в вопросе экономичности. Однако его намного сложней установить, плюс к этому себестоимость такого пола очень высокая. Однако, в сравнении с радиаторной системой, вы будете платить на 20% меньше за использование энергоносителя. Так, для создания водяного обогрева вам потребуется:
- Отопительный котел.
- Трубы.
- Теплоноситель.
- Циркуляционный насос.
- Смесительный узел.
- Коллектор.
Это что касается оборудования. Помимо этого, вам необходимо будет приобрести теплоизоляцию, залить стяжку и постелить напольное покрытие. Поэтому в результате у вас будут приличные расходы.
В большинстве случаев водяные трубы укладывают в стяжку пола. В раствор добавляется пластификатор, что увеличивает технические характеристики готовой стяжки, а также ускоряет процесс ее высыхания. В такой системе отопительный «пирог» является прекрасным аккумулятором тепловой энергии. Он может продолжительное время поддерживать необходимую температуру в помещении. Даже после отключения отопления, в помещении какой-то период будет тепло.
Если ваш частный дом построен из дерева, то стяжка здесь не подойдет. Она будет оказывать сильное влияние на перекрытие. По этой причине практикуется использование настильной системы, которая изготавливается из дерева или из полистирола. Она имеет небольшой вес, а в установке очень проста.
Итак, какой лучше использовать обогрев для частного дома? Если у вас ограниченный бюджет, то можно установить электрический обогрев, но в обслуживании он будет обходиться очень дорого. С другой стороны, водяной обогрев требует больших финансовых вливаний на стадии его монтажа. Однако в процессе его эксплуатации он достаточно экономный. Существует немало рабочих схем, которые можно использовать при обустройстве напольного обогрева. Оставляйте свои комментарии, если вы уже реализовали напольное отопление в своем доме.
Подготовительные работы и расчет материалов
Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.
Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.
Для зоны умеренного климата:
- При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
- Если стены не утеплены, 10-15 см.
- В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.
Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.
Важно!
При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Технология утепления
Для укладки теплоизолятора необходимо подготовить следующие материалы: утеплитель в необходимом количестве, пленку (плотностью не менее 200 микрон), цемент, песок, воду, маячки, армирующую сетку.
Процесс утепления пенопластом состоит из нескольких этапов.
Подготовка
Перед тем пенопластом своими руками, необходимо убрать лишний грунт на толщину 10-15 см или, наоборот, сделать подсыпку из песка и щебня на столько же ниже предполагаемого пола.
Поверхность нужно выровнять.
Гидроизоляционный слой
Создается слой гидроизоляции из плотной клеенки: он задержит грунтовые воды, предотвратит повышение уровня влажности и возникновение конденсата.
Затем необходимо установить маячки.
Черновая стяжка и укладка утеплителя
После этого заливается цементная стяжка толщиной 40 мм.
Плиты пенопласта укладывают в шахматном порядке на раствор, плотно подгоняя друг к другу. Утеплитель не позволит уходить теплу и не даст проникнуть холоду в дом. После делают перерыв на 2 дня, давая стяжке высохнуть.
Чистовая отделка
Заключительный этап работ – чистовая стяжка. Для создания ровной поверхности к теплоизолятору нужно прикрепить маячки.
Затем всю конструкцию заливают цементным раствором, толщина слоя – примерно 70 мм. Поверх него укладывают армирующую сетку, которая не даст стяжке потрескаться и развалиться.
Поверхности дают высохнуть, после чего вычищают ее от наплывов и выравнивают.
Утепление керамзитом
Если используется в качестве утеплителя керамзит, то нужно тщательно просчитать толщину теплоизолирующего слоя и размер стяжки, так как полы в частном доме испытывают большие нагрузки.
Специалисты рекомендуют использовать керамзит разных размеров, тогда утепляющая прослойка будет более плотной.
Весь процесс работ аналогичен описанному выше. Слой керамзита толщиной не менее 10 см насыпают поверх черновой стяжки. При укладке не должно быть уклона, слой должен быть ровным, иначе утепление пола не будет надежным. Контрольный замер расстояния между маячками и засыпкой можно провести с помощью специального шаблона или рулетки.
Перед заливкой чистовой стяжки керамзит обрабатывают цементным молоком: это ускорит схватывание утеплителя, делая его более прочным. Армирующая сетка, уложенная сверху, избавит поверхность от подвижек, растрескивания.
Пользоваться полом нельзя в течение недели. Окончательной прочности вся конструкция достигнет примерно через месяц. После этого можно укладывать декоративное напольное покрытие.
Изоляция бетонного основания
Для полов, у которых перекрытием является монолитная железобетонная плита, в качестве утеплителя лучше использовать жесткие плиты минеральной ваты.
Сделать эту конструкцию еще более теплой и прочной можно с помощью бетонной стяжки, залитой поверх теплоизолятора. Минвату нужно предварительно покрыть монтажной сеткой.
Если дом старый, то перед тем как утеплить в нем пол, часто приходится демонтировать перекрытие и углубляться в грунт.
После этого укладывают черновое, чаще всего деревянное покрытие. Поверх него монтируют слой гидроизоляции: это могут быть мастики или рулонные материалы. Они защитят утеплитель и лаги от воздействия влаги.
Затем на черновой пол с гидроизоляцией монтируют лаги (доски или бруски из дерева). Все деревянные элементы предварительно должны быть обработаны антисептиком.
Монтаж минваты
Для утепления деревянных конструкций лучше использовать минеральную вату (она не горит). Если материал в рулоне, то его разворачивают цельным полотном, и укладывают, не разрезая предварительно на куски.
Фиксируют вату степлером. Маты или плиты плотно укладывают в промежутки между лагами.
Пароизоляция и укладка пола
На утеплитель укладывают слой пароизоляции. Это может быть плотная полиэтиленовая пленка или профессиональные мембраны.
Затем монтируют чистовой пол, оставляя между ним и утеплителем вентиляционный зазор. Под него специалисты рекомендуют установить мелкоячеистую металлическую сетку, она не даст грызунам проникнуть в дом.
Утепление пола в собственном жилище – работа, с которой может справиться один человек. Главное при этом – выбрать наиболее подходящий и качественный утеплитель и соблюдать технологию теплоизоляции.
Холодные зимы все еще имеют место быть, и к ним нужно хорошо готовиться, чтобы проживание в доме было комфортным на все 100 процентов. Теплый пол – это основа, от которой зависит, насколько приятно находиться в помещении, когда на улице прохладно. Есть удобные варианты утепления этой части здания без снятия верхнего слоя – это несложно сделать самим, если следовать простым рекомендациям.
Схемы подключения к источнику тепла
Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.
В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.
Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу
Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.

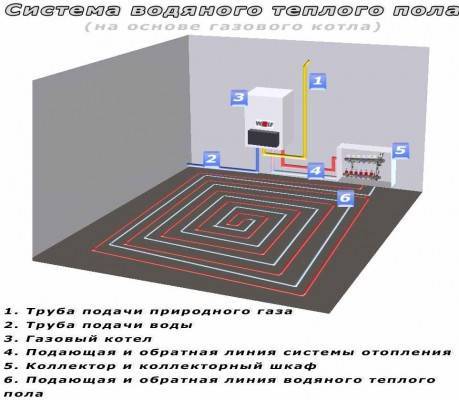

Монтажная схема подключения водяного теплого пола
Схема водяного теплого пола
Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.
Устройство теплого пола водяного на бетонном основании.
Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.
Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.
Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.
В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).
Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)
Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.
Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.
Непосредственно на утеплитель три способа:

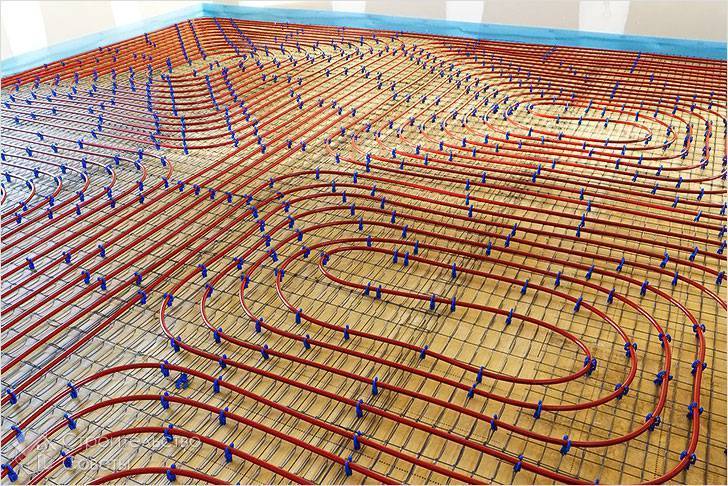

- На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
- Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.
Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола
Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.
На специальные маты.
Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.
Укладка трубы на специальные маты
Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.
Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.
Нюансы устройства теплого водяного пола
Главное условие успешного монтажа многокомпонентной системы — правильно уложить все слои
Это важно, поскольку каждый компонент «пирога» имеет свою функцию. Его состав:
- основание — бетонная плита или слой утрамбованного грунта. На него укладывают слой полиэтиленовой пленки или любой другой строительный текстиль;
- слой теплоизоляции. Наиболее эффективным в применении специалисты признают пенополистирол экструдированный. Его характеристики: прочный к истиранию и механическим повреждениям, имеет невысокую стоимость, плохо проводит тепло. Толщина полотна пенополистирола должна быть не менее 300 мм;
- следующий слой — заливка цементного раствора. В нем будут прокладываться трубы, которые в рабочем состоянии обеспечат циркуляцию теплоносителя. Раствор делают более пластичным с помощью специальных добавок, чтобы облегчить работы по его укладке. Цементная стяжка обязательно армируется;
- финишный слой. Отделка финишного слоя зависит только от фантазии хозяев дома. Но от его выбора будет зависеть тепловой режим с возможностью автоматической или ручной регулировки.
Водяной теплый пол слои
Инструменты и определение количества материала
Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.
Нужно запастись следующими комплектующими без которых невозможно провести все работы:
- крупным песком и щебнем;
- теплоизоляция с фольгированным алюминиевым слоем;
- армированными трубами;
- крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
- демпферной лентой;
- армированной сеткой или фиброй;
- корректором и распределительным шкафом;
- самовыравнивающейся смесью или материалами для изготовления цементного состава.
Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.
Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.
Для расчётов нам необходимы следующие параметры:
- Размер помещения.
- Материал, из которого изготовлены стены.
- Вид изоляции.
- Тип полового покрытия.
- Материал труб, и их диаметр.
- Мощность котла.
Зная данные показатели можно определить нужную длину трубы.
Из чего состоит водяной теплый пол
Предлагаем вашему вниманию не только список комплектующих материалов, но и принцип их выбора.
Трубы. Для монтажа обогрева пола применяют пластиковые или металлопластиковые трубы. В последнее время признание сантехников получили трубы из сшитого полипропилена, которые отличаются от других труб высокой устойчивостью к деформации, отличной теплопроводностью и высокой степенью герметичности.
Важное условие при выборе труб – пригодность их к использованию в системах отопления. К сожалению, некоторые недобросовестные продавцы, пользуясь некомпетентностью клиента, продают трубы, предназначенные для водопровода
Результат – неэффективная система обогрева пола. Чтобы этого избежать, нужно смотреть маркировку, которая имеется на каждой трубе:
- линейное расширение не более 0,025 мм/м;
- теплопроводимость от 0,43 Вт/мС.
Нужное количество трубы зависит от таких показателей, как шаг укладки и диаметр материала. Подробнее смотрите в таблице.
| Шаг (см) | Диаметр | Количество трубы на м2 |
| 15 | 20/16 | 6,7 |
| 20 | 20/16 | 5 |
| 25 | 20/16 | 4 |
Котел. Можно приобрести газовый, электрический или на твердом топливе. Выбор будет обусловлен регионом проживания. Например, если есть перебои с энергоснабжением, то лучше покупать газовый котел. Если говорить о мощности, то она зависит от многих показателей. Для стандартного дома с утепленными стенами, пластиковыми окнами и высотой потолка не менее 3 метров производится следующий расчет: удельная мощность на один квадратный метр должна быть 100 Вт или 1 КВт на 10 м2. Зная общую площадь дома, можно вычислить и мощность котла. При этом лучше включить запас по мощности, около 20%.
Коллектор. Обеспечивает работоспособность всего водяного пола и поддерживает заданную терморегулятором температуру. Лучше всего не экономить, а покупать коллектор, состоящий из датчика протока, сливного крана и крана Маевского (стравливает попавший в систему воздух). Дополнительно нужно будет выбрать и щиток.
Циркуляционный насос. Приобретается в том случае, если он уже не встроен в котел. Это устройство обеспечивает циркуляцию воды в системе и может оснащаться терморегулятором, который будет управлять скоростью потока воды и, тем самым, регулировать температуру в системе. Идеальное решение – трехскоростной насос с терморегулятором (установка регулятора температуры потребует знаний в области электротехники и не каждому по силам). Узнать о том, как выбрать насос по производительности, можно из таблицы:
| Площадь (м2) | Производительность л/мин. |
| До 120 | 1,5 |
| До 160 | 2,0 |
| До 200 | 2,5 |
Что касается фирмы, то предпочтение лучше отдать европейским производителям. Отлично зарекомендовала себя немецкая компания Grundfos.
Комплектующие. Подразумеваются муфты, резьбы, фитинги, шаровые краны и т.д. Необходимое их количество рассчитывается индивидуально, исходя из особенностей каждой системы водяного теплого пола. Обогрев пола в каждом конкретном доме приходится рассчитывать и планировать индивидуально.
Гидроизоляция и утепление
Гидроизоляционный слой под теплый пол делается из:
- полиэтиленовой пленки толщиной от 0,2 мм;
- специальных мембран;
- битумной мастики.
В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.
Утеплитель для пола с подогревом
Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.
Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.
Конструкция теплого водяного и электрического пола
2.1Применение минераловатной продукции
Вариант первый – это минераловатные утеплители. Теплоизоляция минватой применяется не первое десятилетие, причем как профессиональными строителями, так и обычными людьми, желающими своими руками решить проблему с холодом.
Подобные материалы дешевые как и пароизоляция Изоспан В (относительно – по сравнению с более эффективными современными решениями), да и в работе – простые, хотя и требуют соблюдения определенных правил.
Материалы такого типа обладают не самой лучшей теплопроводностью (в районе 0.045-0.05 Вт/мК – у некоторых других утеплителей этот параметр находится в пределах 0.03-0.035), однако для пола этот показатель не столь критичен.
В частном доме вопрос с высотой потолка менее актуален, чем в квартирах, так что при необходимости можно применять теплоизоляцию с большим слоем.
Конструкция утепления пола по лагам с помощью минваты
Существенных преимуществ минеральная вата лишена – ее сложно назвать идеальным решением. Ее применение – это простой и дешевый вариант, который можно реализовать своими руками, но при этом – получить неплохой результат. Из минусов технологии можно отметить:
отсутствие устойчивости к влаге (что при работе в условиях повышенной влажности – весьма серьезный пункт);со временем волокна слеживаются и комкаются (особенно если в материал проникает влага), что ухудшает свойства материала, как утеплителя;работа с материалом требует специальных мер предосторожности (использование средств защиты). Материал может применяться, когда необходимо утепление подпола в деревянном доме, выполняемое между лагами
Делается это следующим образом выполнив сначала проектирование системы теплого пола:
Материал может применяться, когда необходимо утепление подпола в деревянном доме, выполняемое между лагами. Делается это следующим образом выполнив сначала проектирование системы теплого пола:
- Старое покрытие полностью снимается – до «голых» лаг.На грунт выполняется отсыпка песком или керамзитом (пункт не обязательный, но желательный).Поверхность выстилается гидроизоляцией (самый дешевый вариант – обычной полиэтиленовой пленкой) в несколько слоев, с заходом на лаги.На пленку выполняется укладка материала. Утепление минватой лучше выполнять в несколько слоев (хотя бы в 2), используя плиты небольшой толщины (в 5 см) – чтобы скрыть стыки.Сверху материал также прикрывается пленкой.Выполняется настил покрытия по лагам.Выполняется дальнейшая чистовая отделка.
