Создание системы теплых полов в частном доме
Для организации основного отопления в загородном доме лучшее решение — водяной теплый пол.
Он может аккумулировать тепло от твердотопливного котла или печки, может подключаться к нескольким источникам энергии
И, что еще важно, не ограничивает вас в выборе дополнительного обогрева. . Если вы планируете монтировать систему уже на этапе строительства, на первом этаже дома рационально использовать традиционную водяную систему «под стяжку».
Если вы планируете монтировать систему уже на этапе строительства, на первом этаже дома рационально использовать традиционную водяную систему «под стяжку».
Она хорошо прогревает бетонное основание и эффективно работает, даже если мощность электрической сети небольшая.
Однако если планируется ремонт или утепление второго этажа, рационально подобрать облегченную модель системы, которая укладывается в пазы утеплителя. Особенно если речь идет про современный дом с каркасной конструкцией.
Легкий, «быстрый» теплый пол меньше давит на легкие перекрытия, более удобен в укладке.
Сохраняйте советы «Квартблога», чтобы поддерживать в доме комфортное тепло и уют!
Насколько принципиален правильный выбор труб для теплых полов
Водяная система отопления, когда каналы, по которому циркулирует теплоноситель, укладываются в пол и по ним циркулирует теплая вода, на первый взгляд проста и понятна. Другое дело, как осуществить монтаж трубопровода на подготовленную поверхность, грамотно уложить петли водяного контура, обеспечить прочное соединение труб и соответственно осуществить подключение готовых магистралей к распределительному оборудованию. Здесь возникает много вопросов, на которые следует искать нужные ответы и соответственно, принимать грамотные инженерные решения.
На теплый пол в домашних условиях могут возлагаться разные задачи. Некоторые предпочитают использовать подобный вариант обогрева на ограниченных участках жилых помещений. Другие ставят перед теплыми полами масштабные задачи – обогрев всей жилой площади объекта. Труба для теплого пола в этом случае играет едва ли не решающую роль. Качество трубы, ее прочность и надежность являются главными условиями эффективной работы отопительной системы, тем более, когда речь идет о большой длине водяных контуров.
В настоящее время рынок расходных материалов для систем отопления довольно разнообразен. В торговой сети можно увидеть расходные материалы, специально рассчитанные для монтажа в пол, отличающиеся способом изготовления и составом. На первый взгляд, только стоимость материалов может стать решающей в плане выбора, однако на самом деле, к вопросу выбора водяной магистрали следует отнестись внимательнее. Существует ряд критериев, по которым следует выбирать расходный материал для отопительных контуров греющих полов».
Среди наиболее важных критериев, следует отметить следующие аспекты:
- сечение водяного канала не должно превышать 16 мм, учитывая толщину стяжки;
- все расходные материалы должны быть маркированы соответствующим образом, рассчитанные для использования в низкотемпературных системах обогрева;
- способность трубы выдерживать значительные перепады рабочего давления теплоносителя в системе;
- технологическая устойчивость материала к высоким температурам;
- устойчивость трубопровода к механическим воздействиям и реакция материала на нагрев;
- удобство в эксплуатации, включая осуществление текущего и аварийного ремонта.
В большинстве случаев сегодня отдается предпочтение работам с металлопластиковыми и полимерными трубами, в основе которых лежит сшитый полиэтилен. Такие материалы уже прошли проверку на практике и служат в качестве основных элементов трубопроводов систем отопления не один год и в самых разных условиях.
При желании и при финансовых возможностях можно сделать ставку на медный трубы, но в данном случае теплый пол для вас станет золотым, в прямом смысле слова. Теплый пол, в котором труба является основным рабочим элементом, может иметь различную длину. Делать напольный обогрев во всем доме, используя дорогостоящий расходный материал, занятие неблагодарное. Медные трубопроводы подойдут для монтажа водяного контура в ванной комнате или на кухне. Использовать медные магистрали в других целях — напрасная трата средств.
Каждый вид магистральных водяных контуров, используемых в отопительных системах греющих полов, имеет свои технологические характеристики. Соответственно, трубопроводы в таком ситуации обладают различными техническими параметрами и отличаются условиями монтажа.
Какие существуют варианты при выборе оптимального расходного материала для теплых полов? Разберемся подробнее

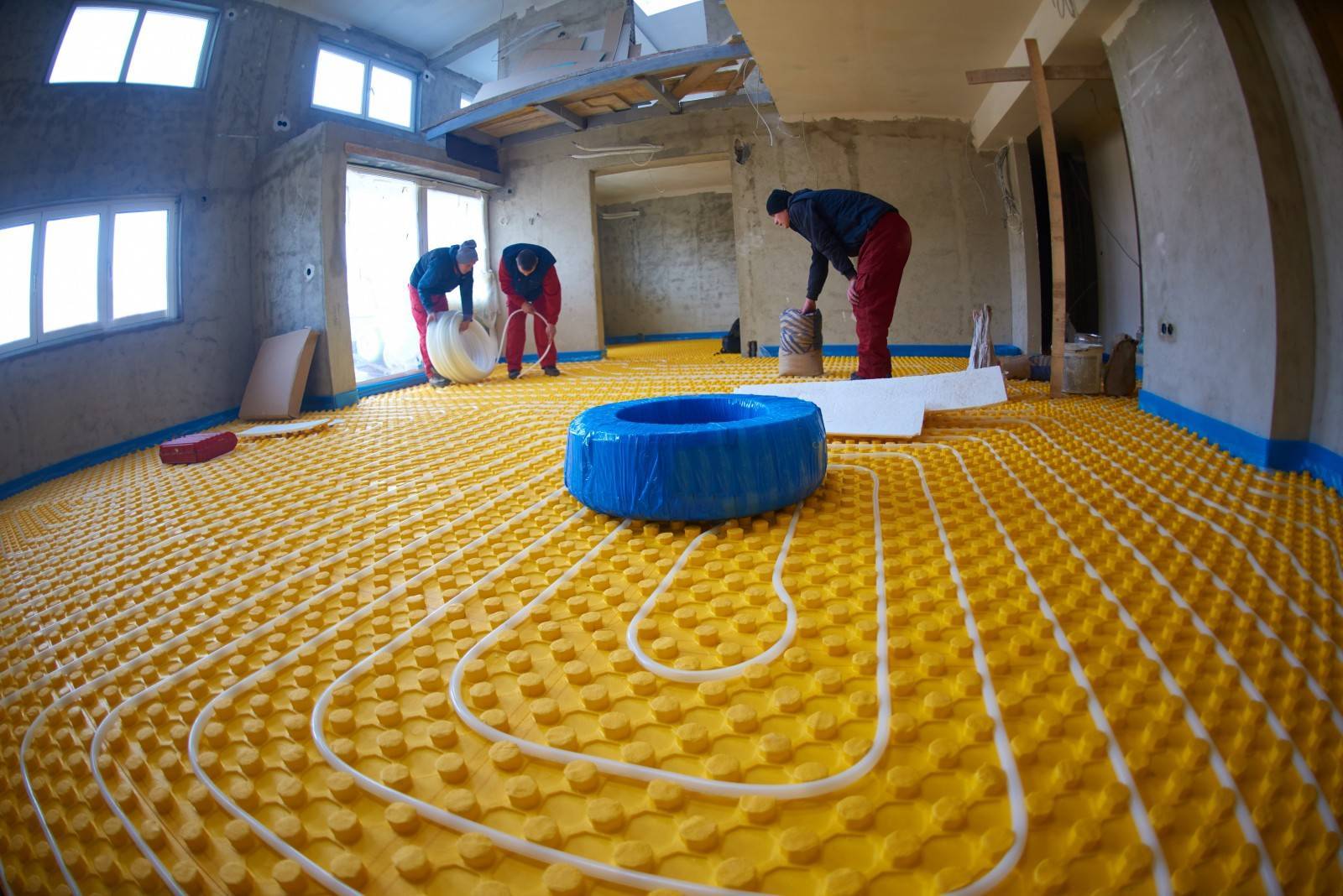

Система тёплого пола: греет или создает комфорт?
В первую очередь напомним вам, что «теплый пол» изначально был создан для комфорта, а не как отдельный отопительный элемент. Так, даже в СНиПах указывается, что температура поверхности такого пола не должна превышать 29°С. А для водяного пола она не должна превышать 50°С.
Так, зарубежные производители напольных покрытий также часто предупреждают, что не следует нагревать ламинат более 85 градусов по Фаренгейту. В переводе это – 29,44°С. Но, температура самого теплого пола не равна температуре уложенного ламината. И ламинат подходит только тот, то толщиной до 7 мм. Чем толще – тем хуже будет пропускать тепло.
А теперь – немного физики. От теплых полов в частном доме или квартире требуется всего одно: давать на каждый квадратный метр тепла больше, чем на эту же площадь теряет помещение. А вот у финишных — коэффициент теплопроводности разный, и на конечный результат они влияют по-своему. Так, керамическая плитка проводит тепло гораздо лучше ламината или паркета, а ковролин – хуже всех.
Видео: как подобрать напольное покрытие для тёплого пола
Особенно осторожно нужно выбирать напольное покрытие для водяного пола – его температуру не так просто регулировать. К примеру, если вы случайно перегреете электрический или инфракрасный теплый пол, его не сложно быстро остудить быстрым отключением, а вот вода в трубах способна оставаться горячей довольно долго
А за это время тот же паркет может успеть окончательно испортиться изнутри.
Но, если полы в вашем доме настолько холодные, что даже на ковролин наступать неприятно, тогда система теплого пола под ним все-таки целесообразна. Только перед тем как укладывать поверх ковролин, обязательно узнайте о его составе.
Интересный момент: чем больше в материале клея, тем меньше температура оказывает свое негативное влияние.
Какое покрытие лучше для водяного теплого пола?
Почему водяной?
Отопление пола на основе водяных труб является эффективным для постоянного использования и для больших площадей. Этот вариант удобен для дома если нагрев укладывается под весь пол.
Электрические варианты локальны, и используются в небольших помещениях или для непостоянного использования (в загородных домах).
Водный теплый пол предполагает капитальные работы: полную замену напольного покрытия и внедрение в водопровод. Укладывать электрические нагревательные элементы проще.
Варианты покрытий
Итак, мы выбираем покрытие на теплый пол – что лучше? В первую очередь нас беспокоит вопрос теплопроводности, так как сильные теплоизоляционные свойства пола сведут на нет нагрев. Второй важный фактор – влияние отопления на долговечность покрытия, и наоборот.
Следует отметить, что большинство покрытий невозможно уложить прямо на трубы, а это подразумевает необходимость бетонной стяжки.
1. Керамические покрытия (керамогранит, плитка). Хорошая теплопроводность материала позволяет полам быстро прогреваться и оставаться теплыми при небольших затратах энергии. Керамика славится и своей долговечностью, на которую никак не влияет расположенный под ней трубопровод.
Недостатками данного варианта являются: высокая стоимость материала и работ, плитка плохо подходит для некоторых помещений (спальня, детская). Кроме того, пол из плитки нужно отапливать весь холодный период, иначе его высокая теплопроводность будет работать в минус.
2. Паркет. Не самое удачное решение в нашей ситуации. На дерево плохо воздействует постоянный подогрев – паркет усохнет. Дерево обладает низкой теплопроводностью, а потому придется устанавливать тонкие панели, что усугубит эффект сушки. Воздействие воды в случае протечки трубопровода окончательно добьет покрытие. От этого варианта лучше отказаться.
3. Ламинат. Претензии те же, что и к паркету. Разница в том, что ламинат дешевле, а так же существуют модели данного материала с особыми свойствами: повышенной термической стойкостью и пониженной теплопроводностью. Такие панели имеют специальное обозначение.
Если соблюдать ограничения по температуре теплоносителя, то пол из специализированных панелей прослужит хорошо и долго.
4. Линолеум. Наиболее дешевый вариант, особенно с учетом того, что требуется линолеум без утепления. Как и в предыдущем случае, следует выбирать вариант со специальной маркировкой.
Минусы линолеума состоит в том, что не исключен риск высвобождения опасных веществ из компонентов материала при нагреве. Кроме того, не всем по душе внешний вид данного покрытия.
5. Пробковое покрытие. Хорошо держит тепло, а также не вызывает некомфортных ощущений при отключении подогрева за счет низкой теплопроводности. Данный фактор является и минусом, так как требуется больше энергии на прогрев. Еще один минус – ограничение на температуру теплоносителя.
Вывод
Какое выбрать покрытие для теплого водяного пола – зависит от типа помещения. Оптимальный вариант – сочетание керамики (прихожая, ванна) и специализированного ламината (спальня, детская).
Общие сведения о теплых водяных полах
Традиционно принято использовать в домашних условиях водяные отопительные системы. Нагретая в автономном котле вода или теплоноситель, поступающий из централизованной магистрали ЦО, расходятся по трубопроводу, снабжая теплом обогревательные приборы. Ранее основную работу по обогреву помещений выполняли радиаторы. При правильном подключении батарей и отсутствия воздушных пробок такой вариант обогрева довольно эффективен. Минимальное количество расходного материала и вспомогательного оборудования делает монтаж такой системы отопления удобным и доступным. Подкупает и стоимость такого варианта.
С теплыми полами ситуация выглядит иначе.
В результате нагрева теплоносителя водный контур, уложенный внутри пола, распространяет тепловую энергию по всей площади отапливаемого помещения. Происходит естественный процесс передачи тепловой энергии нижним слоям воздуха в отапливаемом помещении. Далее уже под воздействием законов термодинамики возникает циркуляция воздушных масс, теплый воздух подымается вверх, тогда, как остывший прохладный воздух опускается вниз. И так происходит постоянно, по кругу.
Такой способ обогрева позволяет создать внутри жилого помещения оптимальный температурный режим, повышая тем самым уровень комфорта. В отличие от радиаторов, которые в основном работают как тепловая завеса, подогретый пол снабжает теплом все внутреннее пространство.
Нагретая поверхность пола играет роль нагревательного прибора с большой греющей поверхностью. Эффективность работы такой системы зависит не только от функциональности всего отопительного комплекса, но и о того, какое покрытие пола используется для оборудования водяного теплого пола. Первоначально тепло передается от водяного контура бетонной стяжке или наборной конструкции, а уже потом посредством нагрева напольного покрытия тепло передается близлежащим слоям воздуха. В таблице приведены технологические значения для различных материалов, используемых в качестве напольного покрытия.
В домах и вообще в жилых помещениях, греющие полы очень удобны. Помимо оригинального и эффективного способа обогрева, теплые полы раскрывают перед дизайнерами широкие возможности для работы с интерьером жилого пространства. Нормальная работа отопительного оборудования – это только полдела
Важное значение имеет ряд факторов. Как сделана бетонная стяжка греющих полов, как уложен деревянный пол и какой напольный отделочный материал используется
Мы часто вбираем напольное покрытие исходя из эстетических соображений, мало придавая значение тому, насколько поверхность пола будет приятной на ощупь
При выборе отделочного материала для пола в своем доме необходимо брать во внимание то, как покрытие будет взаимодействовать с отопительной системой
Какие сегодня можно использовать покрытия, оборудуя в квартире или в доме отопительные внутрипольные отопительные системы.
Два типа пола с подогревом
Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.
Теплый пол
В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.
Какой теплый пол лучше
Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.
Кабельный пол
Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления.
Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).
Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.
Subnus FORUMHOUSE
Кабель в пол – это не отопление, а догрев со всеми вытекающими.
В электрическом полу может использоваться резистивный или саморегулирующийся кабель.
Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.
| Разновидность | Преимущества | Недостатки |
| Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору. | Максимальная температура подогрева в несколько раз выше, чем у двухжильного. Потребляет мало электричества. Стоит недорого. | У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании. |
| Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома. | Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы. | |
| Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала). | В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола. | Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату. |
При устройстве пола из резистивного кабеля важно:
просчитать длину кабеля
обратить внимание на материал (латунь, нихром или медь).
У них разные свойства и показатели электрического сопротивления
строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см)
правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования
При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):
- Спальня – 100-150 Вт/кв.м;
- Кухня, прихожая, коридор — 150 Вт/кв.м;
- Санузел — 150 Вт/кв.м
- Балкон -200 Вт/кв.м
Отсутствие расчета тепловых потерь для отопления
Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.
По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.
В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея
Водяной теплый пол
Водяной теплый пол – самая распространенная система для отопления индивидуального дома.
Ее важная составляющая – трубы из полипропилена или металлопластика.
Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).
Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке.
Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше.
Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.
Плюсы и минусы водяной системы теплого пола в частном доме
| Недостатки | Преимущества |
| Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная. | Совместима с разными видами напольных покрытий. |
| Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола. | Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление. |
| Когда это единственный способ отопления дома, нужны сложные расчеты. | Может быть единственной СО дома. |
| В случае протечки потребуется полный демонтаж покрытия и удаление стяжки. | Не генерирует электромагнитное поле. |
| С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер. | Не сушит воздух в помещении. |
Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.
sly2k FORUMHOUSE
Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы.
Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.
Каждый вид водяного теплого пола хорош в определенных условиях.
Легкая и быстро-прогреваемая настильная система считается идеальным решением для щитовых домов.
Полистирольная система рекомендуется для деревянного пола.
Бетонную систему выбирают для капитальных, мощных построек.
Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.
Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.
Плюсы теплого пола
Благоустроенность и эстетика системы
Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.
В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.
Универсальность
Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.
Стоит обратить внимание на единственный нюанс, который касается напольного покрытия — это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы «теплый пол»
Здоровье и безопасность
Еще один плюс теплого пола — отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.
Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.
Энергоэффективность
Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам — 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.
Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.
Третий момент — вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.
Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.
Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.
