Подключение электрического теплого пола

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Описание системы отопления

Наибольшее распространение сегодня получил теплый электрический пол, который с одинаковым успехом может устанавливаться в квартирах высотных зданий или в частных строениях. Использование современных технологий позволило не только повысить эффективность обогрева дома, но и существенно сократить расходы на коммунальные платежи.

Принцип работы такого оборудования основывается на свойстве полупроводников испускать тепло при прохождении через них электричества. Соответственно, уменьшая или увеличивая показатели силы тока, можно эффективно нагревать помещение.

В прошлом наибольшей популярностью пользовались нагревательные кабели, которые укладывались под полом и испускали тепло при прохождении через электропровод. Сегодня передовой технологией считаются специальные инфракрасные маты, существенно сокращающие расход электроэнергии, имеющие высокий КПД и отличающиеся простотой монтажа.

Подключая теплый пол самостоятельно, нужно быть внимательным, любая ошибка может привести к сбоям

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Подсоединение теплого пола в матах

Чтобы разобраться, как производится подключение теплого пола в матах, не нужно иметь много знаний и опыта. Основной принцип примерно такой же, как и у кабельного вида. Стоит лишь отметить некоторые различия.

Электрический пол в матах

При монтаже такого обогрева нужно маты разложить на поверхности, согласно рассчитанной площади. Далее все заливается тонкой бетонной стяжкой или наносится клей для укладки плитки. Очень важным пунктом является отсутствие термоизоляции. Это может привести к перегреву системы и выходу ее из строя.

Если для подсоединения недостаточно длины холодных выводов – применяется просто кусок мата. Соединительную муфту обязательно нужно располагать внутри самой стяжки.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. Осуществить подключение системы пола к термостату.

Читать также: Схема отопления: проектирование системы отопления дома

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение электрического теплого пола

Схема подключения электрического теплого пола

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор.

Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции.

Кабельные системы укладываются в слой стяжки или в слой плиточного клея.

Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать.

Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

Монтаж кабельной системы

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки.

Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать.

Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день.

Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Выбор мощности

Перед тем как подсоединить теплый пол к регулятору и щитку, необходимо приобрести все используемые нагревательные маты, соединительные кабели и терморегуляторы. Расчет мощности оборудования можно выполнить самостоятельно с учетом следующих факторов:

• тип помещения;
• использование обогрева в качестве основного или дополнительного;
• площадь пола в комнате.

Рассчитывая необходимую мощность теплых матов, нужно брать во внимание лишь полезную площадь помещения, где будет находиться человек. Это позволит правильно подобрать используемое оборудование, а в последующем исключит перерасход электроэнергии на обогрев дома

Например, из площади кухни вычитают поверхность, которую занимает холодильник, мебель и другие предметы. Аналогичные расчеты выполняют в холле, прихожей или спальне.

Если теплый пол будет использоваться в качестве основного источника обогрева, на квадрат площади должно приходиться около 150−170 кВт тепловой мощности.

В этих видео вы узнаете о нюансах подключения теплого пола:

Какой электрический котел выбрать для теплого пола?

Как известно, спрос рождает предложение. С повышением интереса покупателей появлялось всё больше производителей, каждый из которых стремился усовершенствовать свою модель. Вследствие чего, сегодня данный сегмент рынка изобилует разнообразными экземплярами электрокотлов для теплого пола.

Для удачной покупки, следует скрупулезно отнестись к выбору и обратить пристальное внимание на:

• материал корпуса (оптимальным считается нержавеющая сталь);
• коррозиоустойчивость нагревательных деталей аппарата;
• сопротивление изоляции;
• возможность ручной настройки мощности;
• систему безопасности.

Но не стоит ориентироваться исключительно на технические параметры устройства. Отдельного внимания заслуживают производители. К примеру, электрический котел для теплого водяного пола российского производителя отличается приемлемой стоимостью, простотой в установке и удобством эксплуатации.

Конструкция отечественных моделей состоит из температурного датчика, устройства для ручной регулировки, тумблера включения/отключения, манометра, магнитных элементов и трубчатого электронагревателя.

Что касается импортных котлов, то они характеризуются более сложной конструкцией, которая обладает некоторыми плюсами: плавное включение оборудования, возможность подключения программатора и ЖК-дисплей, отображающий важные показатели.

Следующими ключевыми критериями при выборе электрического прибора считаются габариты помещения и предназначение водяного пола.

Для частных домов специалисты советуют использовать отечественное оборудование, а для небольших помещений, где используется минимальное количество воды, следует остановить свой выбор на импортных моделях из-за возможности подключения термостата и программатора. Если водяной теплый пол выступает в роли резервного источника отопления, то оптимальной считается модель без насоса. Если в качестве основного, то следует рассмотреть вариант установки отдельного мини-котла, который обеспечит автономную работу напольной системы отопления.

И заключительным моментом, на который необходимо обратить внимание, является предельная выделенная электрическая мощность. Во избежание перенагрузок системы и некорректной работы устройства, следует обращаться в специализированные магазины, где вас не только проконсультируют, но и предоставят услуги по установке

Как подключить электрокотел к теплому полу

Подключение ПРОСТОГО электрокотла для КАРКАСНОГО дома. Обзор работы.

Watch this video on YouTube

Процесс подсоединения электрокотла дело не сложное, но со своими особенностями, которые важно учитывать. Поэтому перед началом работ, нужно изучить инструкцию к оборудованию, продумать схему подключения тёплого пола с электрическим котлом

Подсоединение может осуществляться на прямую к аппарату, через трёхходовой клапан или коллекторную группу.

Монтаж агрегата делается после укладки «пирога» тёплого пола.

Мы рассмотрим процесс подключения электрокотла через смесительный узел.

Последовательно, это выглядит так:

К выбранному месту, где будет размещаться электрокотел, протягивается проводка. Так как нагрузка на сеть будет большая, то линия должна быть отдельная.

• Производится установка котла на запланированном участке. Если аппарат напольный, то он укомплектован подставкой, на которую монтируется прибор. Для обустройства настенного оборудования необходимо проделать отверстия, в которые устанавливаются дюбеля с анкерами.
• Подключается котёл к электропитанию. После подведения всех проводов к нему, необходимо установить дополнительную защиту, в виде автоматического выключателя УЗО, и произвести заземление.

Устанавливается распределительный коллектор.

Подводятся трубы тёплого пола к аппарату. Трубы подачи и обратки от всех контуров подсоединяются к распределительному узлу.

При помощи трубопровода, подающий и выходной патрубки коллекторной группы подключаются к соответствующим выходам котла.

Проводится тестирование системы на герметичность.

Только после этого производится заливка бетонной стяжкой. Обустройство тёплого пола с электрическим оборудованием способно обеспечить обогрев помещения на нужном уровне.

При выборе электрокотла следует учитывать особенности отопительной системы и помещения, и тогда, вы получите более экономный вид отопления.

ЭТО САМАЯ ПРОСТАЯ СХЕМА!! ЭЛЕКТРОКОТЕЛ + ТЕПЛЫЙ ПОЛ

Watch this video on YouTube

Водяной пол

Для водяной системы установка терморегулятора не так обязательна, как для электрической. Если сам котел (котлы для теплого водяного пола) работает не на электричестве, больших финансовых потерь из-за неоптимизированной работы пола не будет.

При желании можно регулировать подачу теплоносителя вручную, ориентируясь на субъективные ощущения. Но это в том случае, когда пол – единственный источник обогрева, и котел в соответствии с настройками греет теплоноситель до температуры не выше 50 градусов. Если в системе присутствуют горячие радиаторы или контур ГВС, регулятор следует установить.

Самый простой вариант автоматической регулировки – установить на двухходовой клапан термостатическую головку с выносным датчиком. Головка заполнена термочувствительным веществом, которое при нагреве расширяется, при остывании сжимается, одновременно перекрывая/открывая подачу теплоносителя.

Для большого дома и разветвленной отопительной сети лучше приобрести несколько термостатов с сервоприводами.

Схема подключения терморегулятора для водяного теплого пола выглядит так: сервопривод устанавливают на обратную гребенку коллектора (коллектор для теплого водяного пола), от него тянут провода к терморегулятору с датчиком температуры воздуха.

Электрическая распредкоробка для привода и термостата располагается в коллекторном шкафу выше гребенок, кабель (как выбрать кабель для электропроводки) от нее уходит на распределительный щит.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Схема подключения нагреваемой электрической системы через терморегулятор

Процесс подключения должен осуществляться через терморегулятор. Благодаря использованию данного оборудования можно значительно сэкономить электрическую энергию.

Сама схема подключения изображается на корпусе терморегулятора либо в его паспорте, который выдается при покупке оборудования. Произвести монтажные работы можно самостоятельно, обращаться за помощью к специалисту нет необходимости.

Провести электрический кабель к термостату можно через проводку. Стоит учитывать, что все нагревательные элементы, а также сам терморегулятор, могут подключаться через розетку.

Важно! Рекомендуется подключать терморегулятор через отдельный выключатель (автомат)

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть

Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Подсоединение к электрической цепи теплого пола пленочного типа

Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.

Последовательность выполнения работ при укладке электрического теплого пола

Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.

Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.

Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.

Кабельный пол. Подключение

Комплект теплого пола

Комплект теплого пола

Комплектация:

• нагревательный кабель или термомат;
• терморегулятор. Бывает механическим или электронным. В первом случае желаемая температура выставляется просто с помощью реостата. Во втором в приборе есть программное устройство, которое устанавливает температуру с помощью реле;
• термодатчик. Поставляется в комплекте с терморегулятором.

Схема укладки

Монтажные работы:

• сначала готовим место. Убираем мусор, выравниваем поверхность основания;

• укладываем изоляцию. Она не даст теплу уходить вниз.

  На изоляцию укладываем кабель или термомат. Кабель можно расстелить в виде контуров или змеевика;

• кабель крепим к изоляции монтажной лентой;

• устанавливаем термодатчик. Провод для подключения его к терморегулятору должен оставаться свободным;

• подключаем пол к терморегулятору. Схема подключения указана на приборе. Две отдельных клеммы на нем – для подключения термодатчика, остальные для подключения пола и общей сети;

• проверяем работу пола. Лучше это сделать еще до заливки стяжки. Вдруг при монтаже кабель был поврежден или изначально был неисправен;
• готовим раствор для стяжки;

• заливаем стяжку. Если напольным покрытием будет плитка, то термомат можно постелить поверх стяжки. Он хорошо расположится и в плиточном клее;

• стяжка схватится за сутки и на ней можно работать. Устанавливаем терморегулятор. Его крепим к стене. Для обеспечения пола электроэнергией лучше сделать дополнительную проводку, независимую от общеквартирной. Дело в том, что теплый пол потребляет много электроэнергии. Есть вероятность, что общая сеть может просто не выдержать дополнительной нагрузки;

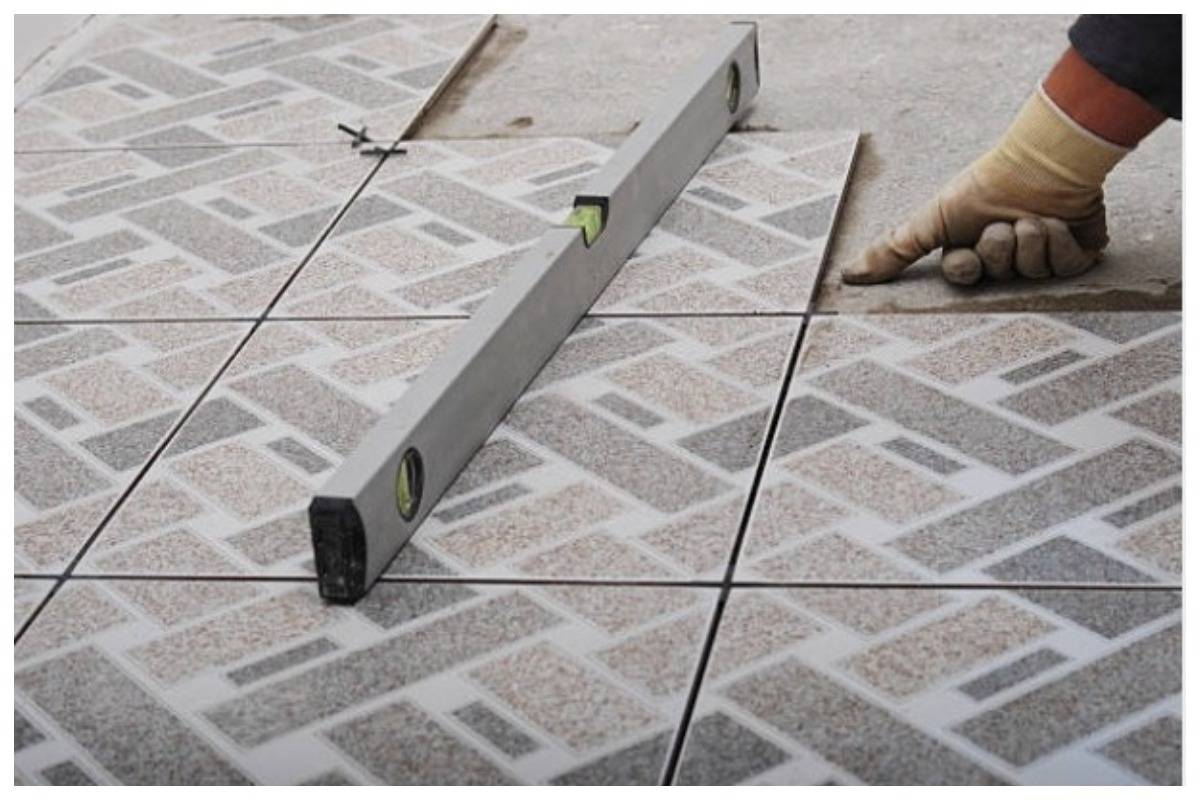

• укладываем напольное покрытие.

Надо учитывать, что термомат бывает двух типов. Однокабельный мат и двухкабельный. Схемы подключения и того, и другого даются в инструкции, сопровождающей терморегулятор.

Кстати, термомат можно закладывать и в стену под штукатурку.

кабельный теплый пол

Как избежать распространенных ошибок?

Для того чтобы система теплого пола бесперебойно функционировала на протяжении длительного срока необходимо усвоить следующие правила:

• не ходить по резистивному кабелю, чтобы не повредить его еще в процессе укладки;
• не допускать образование пустот вблизи нагревательного элемента, поскольку это может привести к его перегреву;
• для проверки провода после монтажа применять метод измерения сопротивления;
• не пользоваться конструкцией до полного высыхания стяжки.

При первом включении системы может потребоваться от 8 до 48 часов для прогрева полов. Особенно долго поверхность нагревается в новых зданиях, где отсутствует основное отопление.

Где использовать?

Отопительная система «Теплолюкс» может применяться в качестве главного отопления там, где нет возможности провести тепловые коммуникации к дому. Также такие обогреватели возможно использовать в совокупности с иными видами отопления. «Теплолюкс» пользуется спросом:

1. В межсезонье. Зачастую перед включением центрального отопления осенью или после его отключения весной жильцы мерзнут. Теплые полы помогут решить данную проблему. За счет установки системы в квартире будет поддерживаться комфортная температура в «переходный» период.
2. Среди жильцов квартир на первых этажах и хозяев частной недвижимости. Зачастую полы в «собственных» домах и квартирах, расположенных внизу, холодные. Сделать полы теплыми и комфортными для ног поможет система «Теплолюкс». Это лучшая альтернатива радиаторам и иным видам обогревательных элементов.
