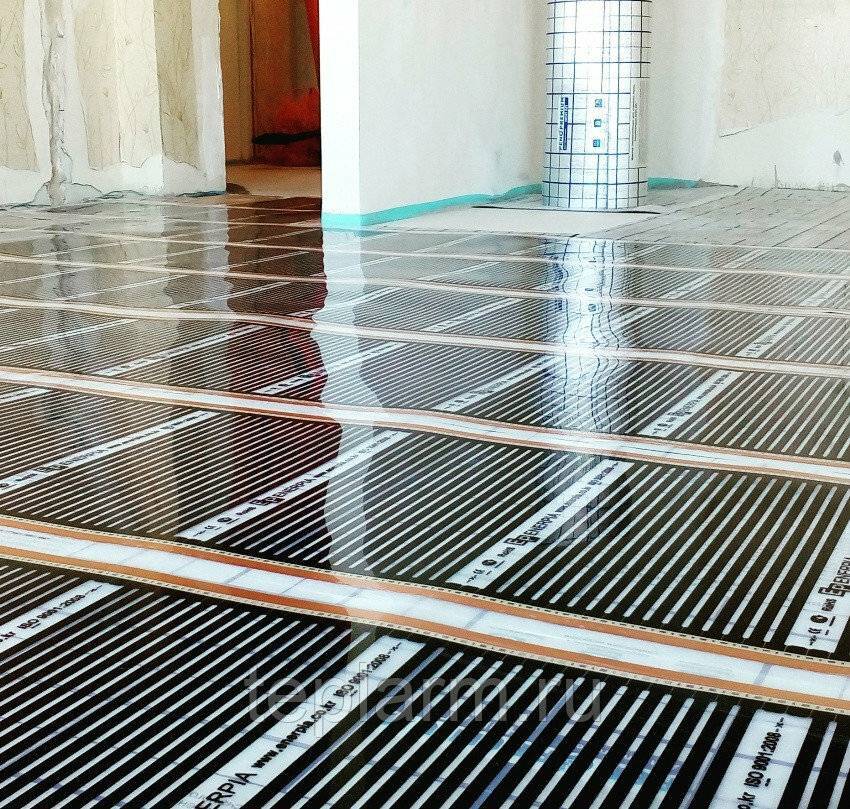

Подложка под инфракрасный теплый пол

Системы электрического пола

В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.

Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство

Это очень важно – при выходе одного из них из строя остальные будут работать

Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.

Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.

Пленка полимерная не используется для укладки под кафельную плитку.

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

1. Равномерный прогрев комнаты.
2. Всегда теплое напольное покрытие.
3. Температура внизу комнаты даже теплее, чем вверху.
4. Экологически чистые материалы.
5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

1. Теплоотражающее покрытие.
2. Термостат (обычно, идет в комплекте).
3. Инфракрасная пленка.

Инфракрасный теплый пол

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

Выравнивание пола перед укладкой инфракрасного теплого пола

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника — там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосам

Укладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Подложка для инфракрасных полов с подогревом

Для качественного функционирования тёплых полов ИК необходимо соблюдение двух рекомендаций:

• четкое следование технологии монтажа;
• установка теплоотражающего материала вверх фольгой.

При укладке отражающего слоя под теплый пол рекомендуется соблюдать следующие советы профессиональных мастеров:

• Плиты с магнезитом и древесностружечные панели. Перед монтажом такого материала на основание укладывают алюминиевую пленку, а сверху уже стелют подложку. Для этих целей можно применять фольгированные прослойки.
• Металлизированные материалы на основе полимеров монтируют гладкой стороной вверх. В результате такой укладки образуется тонкое и эффективное теплоотражающее покрытие.
• Укладку прослойки проводят по всей поверхности пола, на которую будут монтировать систему подогрева. Материал настилают внахлест, прочно проклеивая стыки специальным скотчем. Такие меры создадут достаточные показатели гидро- и теплоизоляции. Клейкая лента для подложки должна быть металлизированной. Обычные материалы могут не выдержать нагрева и расплавиться.

Соблюдая эти нехитрые правила, вы без труда сможете самостоятельно смонтировать и выбрать качественную подложку. Обязательно учитывайте состав материала и его совместимость с вашей системой подогрева.

Существуют отражатели, способные значительно облегчить процесс монтажа электрических кабелей. Это так называемые прослойки с бобышками. Конструкция такого материала представляет собой ковер, усеянный плотными рядами выступающих цилиндров. Эти выступы называют бобышками. Между них очень удобно укладывать кабель теплого пола. Для такого монтажа не требуются дополнительные крепежи или клейкие составы – бобышки прочно удерживают кабель на поверхности прослойки, не давая им съехать в сторону.

Технология укладки: секреты специалистов

Соблюдайте следующий перечень этапов работ, укладывая подложку под теплый пол инфракрасный пленочный:

• Подготовьте отверстие для терморегулятора.
• Обеспечьте систему электропитания, выбрав удобную розетку.
• Выполните теплоизоляционные работы. Используйте отражающую теплоизоляцию. Правильно рассчитайте толщину слоя лавсановой подложки под инфракрасный теплый пол, он должен быть в пределах 3-5 мм.
• При укладывании утеплителя выполняйте крепеж монтажным скотчем, пленку направляйте к стене с терморегулятором, так вы значительно сократите размер провода.
• Соблюдайте отступ 10-20 см вблизи стен. Если есть установленные нагреватели, такие как камин, отступайте не меньше 1 метра.
• Укладывайте ровно подложку под инфракрасный теплый пол под ламинат, следите за плотностью материала. Если вы все делаете правильно, то приблизительное значение будет равняться 150г/м2.
• Проводите укладку пленки четко по стыкам.
• Используйте ик плёночных систем для обогрева пола с подложкой.
• Покрытие разрезайте только в светлых местах.
• Проклеивайте скотчем края стыковки и крайние стороны.
• Изолируйте концы пленки, наклеивайте битумную изоляцию.
• Уложите провода в теплоизоляцию покрытия.

Профессиональные работы проводите с учетом вида согревающей системы и выбранного материала теплоотражающей подложки.

Заказывайте консультацию специалиста для правильного выбора и монтажа подложки для пленочного теплого пола: инфракрасного, электрического, водяного. Звоните или оставляйте заявку на сайте.

Основные виды теплоизоляции

Теплоизолирующие материалы для обустройства электрического теплого пола изготавливаются из натурального и синтетического сырья. Из большого ассортимента можно выделить ниже представленные теплоизоляционные материалы.

Натуральная теплоизоляция выполняется по особой технологии из коры пробкового дуба поэтому получила название пробковой. Поставляется такой утеплитель в торговую сеть в виде рулонов длиной 10 м и шириной 1 м. Толщина колеблется от 1 до 10 мм. При монтаже нет необходимости ее приклеивать, она легко укладывается, обладает отличными звуко,- и теплоизоляционными свойствами, может иметь прорезиненное основание, что исключает выполнение дополнительной гидроизоляции.

Монтаж должен осуществляться с применением теплоотражающего материала, т.к. в конструкции отсутствует обязательная составляющая электрического пола, позволяющая отражать тепло к поверхности пола.

Теплоизоляция пробковая

К современным теплоизоляционным материалам искусственного происхождения для электрического пола относят следующие изделия:

«Пенотерм». Изготавливается из полипропилена пористого, имеет ячеистую структуру, без разметки и с ней. Последняя облегчает процесс укладки. В качестве теплоотражающего слоя служит фольга, изготовленная из алюминия. В зависимости от качества монтажа может повысить тепловую эффективность до 70%. Поставляется утеплитель в торговую сеть шириной 1200 мм и длиной 10 и 30 м, различной толщины.

Утеплитель «Пенотерм»

«Пенофол». Изготавливается из вспененного полиэтилена. Имеет фольгированный слой толщиной 100 мк. Выпускается четырех типов, отличающихся поверхностями. У «Пенофола» типа А фольгированная поверхность находится с одной стороны, у типа В – с двух сторон, у типа С – одна сторона фольгирована, а другая – имеет клеевой слой, у типа АLР – тоже имеется фольгированная сторона, а на другой – расположена пленка из полиэтилена. Рулоны имеют толщину 3÷10 мм и длину 10÷30.

Материал для теплоизоляции «Пенофол»

«Фольгоизолон». Изготавливается из полиэтилена вспененного и имеет в своей конструкции пузырьки воздуха, а также фольгированный слой. Выпускается в двух модификациях:из сшитого (ППЭ) и несшитого (НПЭ) пенополиэтилена, отличающихся сроком эксплуатации. У изделий из сшитого полиэтилена он намного выше. Благодаря материалу с высокими техническими характеристиками, хорошо удерживает тепло. Поставляется с разметкой под теплый пол и без нее в листах, свернутых в рулоны, различной толщины и длины. Является идеальным теплоизолирующим материалом при обустройстве теплых полов на балконах, лоджиях и других холодных помещениях.

Материал «Фольгоизолон»

Фольгированный слой обязательно должен иметь ламинирование.

Дополнительным утеплителем может служить полиэтиленовая ламинированная пленка с разметкой под теплый пол. Используют изделия толщиной от 3 или 5 мм, шириной 1 м и длиной от 10 до 30 м.

Пленка утеплительная

Как выбрать подложку под теплый пол?

Выбирайте подложку под инфракрасный пол с хорошими характеристиками, только в этом случае вы правильно устроите обогревательную систему. Признаки качественной и безопасной подложки под инфракрасный теплый пол:

• высокий уровень отражения;
• срок службы более 100 лет;
• экономичность;
• превосходные тепло-и гидроизоляционные показатели;
• устойчивость к скачкам температуры;
• удобство выполнения;
• звуко-и пароизоляция;
• пожаробезопасность;
• устойчивость к деформациям.

На рынке представлено огромное разнообразие утеплителей для согревающих электрических и водяных конструкций. К наиболее эффективным и безопасным относятся такие, как:

Стоимость теплоотражающей подложки для теплого пола варьируется в пределах 300-900 рублей, все зависит от толщины и производителя.

Подкладка под инфракрасный обогрев пола

Основная задача, которую выполняет подложка под инфракрасный тёплый пол, заключается в направлении инфракрасного излучения плёночного обогревателя внутрь помещения.

Технология укладки ИК плёночных систем обогрева пола с подложкой

Появление на рынке плёночных ИК тёплых полов совершило маленькую революцию в совершенствовании систем отопления оснований помещений. ИК полы привлекают лёгкостью монтажа, отсутствием мокрых процессов и трудоёмких работ по заполнению полов с уложенными обогревателями.

Укладывают ИК полы в следующей последовательности:

1. На чистое основание пола укладывают полимерный утеплитель.
2. На поверхность утеплителя стелют полиэтиленовую пароизоляцию, заводя её края на стены по периметру помещения.
3. Раскатывают рулоны плёночного ИК обогрева.
4. Режут плёнку по специальным меткам.
5. Нарезанные части плёнки соединяют между собой параллельно.
6. Под плёнку помещают термодатчик. Термодатчик подключают к терморегулятору.
7. Укладывают ИК полы на расстоянии 100 мм от стен.
8. Участки пола, предназначенные для расположения стационарной мебели, плёнкой не покрывают
9. На плёнку укладывают фольгированную подстилку на полимерной основе.
10. Всю поверхность застилают мягкой полимерной подложкой под монтаж напольного покрытия. О том, как правильно расстелить инфракрасную пленку смотрите в этом видео:

Подложка под плёночный тёплый пол совместима со многими видами напольных покрытий, кроме тех которые укладывают на клеевых и цементных основах.

Технология укладки

Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:

• при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
• в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
• изоляционный материал должен покрывать всю поверхность отапливаемого помещения.

Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).

Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки  проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.

От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.

Видео материалы

Зачем теплоизоляция при установке теплого пола?

Watch this video on YouTube

#водянойтеплыйпол зачем нужна подложка? фольги там нет)

Watch this video on YouTube

Как правильно выбрать

Подбор оптимального типа подкладки происходит по нескольким параметрам. Определяющим из них является вид теплого пола – водяной или электрический. Различные тепловые режимы и эксплуатационные свойства скажутся на качестве обогрева помещения.

Еще одним фактором является материал напольного покрытия. От его вида зависит общая схема обустройства нагревательных элементов. Под ламинат без верхней стяжки устанавливается зачастую только для ИК систем. Плоская поверхность пленки равномерно распределяет нагрузку, не создавая неровностей. Если же будет установлен водяной теплый пол, то обязательно делают верхнюю защитную цементную стяжку. И только поверх нее укладывают ламинат.

При выборе определенного типа подложки следует обращать внимание на следующие параметры:

• Материал изготовления. Их виды и характеристики были описаны выше. Способ соединения отдельных частей – скотч или монтажные узлы в конструкции. Наличие теплоизоляционного слоя. Стоимость.

В комплексе эти параметры помогут подобрать оптимальный вид. Для упрощения задачи можно воспользоваться рекомендациями производителей нагревательных систем. Они указывают, какими свойствами должен обладать нижний изоляционный слой, чтобы при работе нагревательных элементов КПД всей системы был максимальным.

Подложка под водяные теплые полы

Эффективность полов с подогревом оценивается по уровню обеспеченной теплоизоляции при минимальных теплопотерях. Такого результата можно добиться, если, к примеру, подложка будет изготовлена из изоплата. Эта подкладка не сжимается и не деформируется под воздействием механических нагрузок. Она пористая, нежесткая и пружинистая. В качестве подкладки можно использовать также рулонную пробку либо пенополистирол.

Под инфракрасный ТП

При устройстве подобных систем их эффективность повышают, используя теплосберегающую и теплоотражающую покрытие. При этом получают также существенную экономию электроэнергии. Теплосберегающие, скажем, листы ДВП располагают под ИФ-пленкой. В качестве теплоотражателя производители рекомендуют применять пенофол.

Одна из сторон материала снабжена металлизированной пленкой из полимера. Он отличается гибкостью, эластичностью, экологичностью и небольшой толщиной. Пенофол предотвращает распространение тепла всеми возможными способами: излучение, теплопроводность, конвекция.

Подложка под ламинат

При выборе основы для теплого пола особое внимание уделяется сочетаемости с декоративным покрытием, которое встанет на обогреваемую прослойку. Несмотря на то, что подложка будет разделяться с поверхностью пола именно элементами нагрева, ее взаимосвязь с чистовым покрытием предполагает свои нюансы

Особенности такого сочетания можно рассмотреть на примере наиболее чувствительной финишной поверхности — ламинированной доски. Хотя производство ламината не предполагает непосредственного использования цельного древесного массива, в структуре этого материала содержатся включения из дерева, которые наделяют покрытие соответствующими характеристиками. В результате — панели перенимают как плюсы, так и минусы обычной доски. Стоит отметить, что подложка на теплый пол под ламинат в отличие от других декоративных покрытий является обязательным условием.

Помимо исключения риска повреждения ламинированных панелей в результате нагрева пола, основа под теплый пол выступает тем самым шумоизолятором, который снижает шумы, формируемые в ходе работы пола, не передавая финишной поверхности колебания и вибрационные эффекты. В этом плане оптимальная высота настила под ламнированное покрытие должна составлять от трех миллиметров. В ходе эксплуатации пола подобные основы подвергаются неблагоприятным уплотняющим процессам, однако изоляционные параметры и свойства подложки при этом не утратятся. Вообще, толщина подложки под теплый пол должна определяться исходя из специфики финишного слоя. Слишком большая высота не даст возможности теплу проходить сквозь нее, а тонкослойный материал, как правило, не обладает достаточными качествами устойчивости к механическим повреждениям.

Теперь стоит перейти к процедуре установки настила из полиэтиленовых веществ под ламинированные плиты.

Вернуться к содержанию

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

• Увеличивается потребление электричества;
• Возрастает нагрузка на проводку;
• Опасность замыкания;
• Система неэффективна при частых отключениях электричества;
• Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Под пленочный (инфракрасный) теплый пол

Лучше всего для пленочного пола подойдет подложка для теплого пола из лавсана – вспенененного полиэтилена, который имеет металлоподобный отражающий верхний слой. Лавсан известен своей поразительной стойкостью к агрессивным химикатам и микроорганизмам, а также устойчивостью к микроорганизмам.

Подложка кладется непосредственно под пленочный тип системы теплый пол, что обеспечивает ее большую эффективность благодаря снижению энергопотерь. Лавсановая подложка, которая кладется под теплый пол поможет не только обогреть помещение, но и сэкономит деньги, благодаря той же низкой теплопропускаемости.

Изделия с электроотоплением

Подложка под электрический теплый пол изготавливается из прессованной пробки и фольгопласта. Изделия с увеличенной толщиной изготавливаются из экструдированного пенополистирола. У них увеличенные показатели физической прочности, благодаря чему их допустимо укладывать под бетон. Подложка используется для всех полов с электроподогревом, в том числе и для стандартных модификаций. Если основание имеет дефекты, необходимо его выровнять. В этом случае допустимо применять подложки из ДСП и OSB.

Читать так же: о свойствах пенополистирола.

Полифом — еще один вариант подложки. Здесь пенополиэтилен сочетается с алюминием, бумагой и металлизированной пленкой. Листы укладываются слоями вплотную друг к другу. В зонах, куда может просачиваться влага, необходимо соединять листы полиэтилена скотчем.

Уложить подложку для теплого пола можно самостоятельно

Алюминиевый отражающий слой нежелателен для электрополов, так как при нарушении изоляции возможна утечка тока с негативными последствиями. Отражающий слой обустраивается на пленке из полиэтилена и оснащается вакуумным напылением

Подбирая определенную марку, следует принять во внимание такие факторы, как финишное покрытие. Чем оно легче, тем менее прочной получится подкладка под теплый пол

Под искусственный камень и керамическую плитку используются экструдированные материалы.

В этом видео вы узнаете, нужна ли фольга для теплого пола:

При обустройстве теплого пола во время ремонта старых помещений общая толщина «пирога» колеблется от 10 до 15 см. Она зависит от несущего перекрытия и технологии пола. Указанные параметры важны при проектировании высоты оконных и дверных проемов. При ремонте нужно заранее сделать пол тоньше. Благодаря этому в дальнейшем не понадобится уменьшать высоту дверей.

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

• Тепловым излучением.
• Конвекцией.
• Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Подложка под ламинат

В настоящее время ламинат является чуть ли не самым популярным покрытием для пола: он имеет умеренную цену, внешне очень похож на паркет, а его укладка очень проста. Если под ламинат планируется установка обогрева, обязательно нужно позаботиться, чтобы была установлена подкладка под систему теплый пол, которая поможет обезопасить дерево от перегрева. В противном случае на участках пола с промежутком между ламинатом и основанием образуются люфты, а само покрытие будет сильно стучать.

Такой ход позволит не только избежать повреждения досок, но еще и станет утеплителем, уравняет возможные перепады высоты и не даст ламинату скрипеть. Эта подложка обычно фольгированная и кладется под теплый пол, где помимо функций выравнивания ламината еще и помогает сохранить тепло.

Фольгированная подложка под ламинат.

Этот компонент монтируют между нагревательными элементами и ламинатом. Сами производители деревянного покрытия советуют использовать для подкладки полиэтилен рулонного типа. Подложка из такого материала хорошо совмещается с бетоном и цементом, плохо подвергается воздействию химических соединений и живых организмов. Но кроме совместимости с финишным напольным покрытием, подложка должна хорошо сочетаться с выбранным типом теплого пола, о чем и пойдет речь дальше.

Требования

Общая схема монтажа нагревательных элементов всегда включается в себя установку одного или нескольких защитных и отражающих слоев. Основное их предназначение – отражение тепловой энергии и ее концентрация в сторону декоративного напольного покрытия.

Одновременно с этим следует учитывать, что есть еще одна важная функция, которую выполняет подложка под теплый пол. Цена на нее напрямую зависит от упрощения монтажа нагревательных элементов. Если используется электрический кабель или водяные трубы — их монтаж нередко связан с проблемой правильного расположения контуров относительно друг друга.

Совет
Наличие установочных бабешек во многом облегчит соблюдение оптимального расстояния между компонентами.

Есть ряд требований, которые предъявляются к подкладкам этого типа.

Лицевая поверхность моделей – непременно гладкая, чтобы не препятствовать возможным деформационным сдвигам покрытия пола при температурных колебаниях и изменении уровня влажности в помещении.

Эластичность позволяет при чрезвычайно малой толщине – порядка 3 мм, скрадывать незначительные дефекты на основании.

Структура покрытия – несминаемая и устойчивая к механическим нагрузкам, экологичная.

Повышенные показатели влагоизоляции надежно защищают от ее проникновения.

Хорошо поглощает шум – качество, особо важное для деревянных полов, эффективно отражает тепло.

Благодаря такой подкладке, создается воздушная прослойка, которая обеспечивает вентиляцию.

Помимо прочего, материал должен быть прост и удобен в укладке.

Толщина изделия может быть разной – 2–12 мм, ее выбор зависит от фактуры финишного покрытия.

Конструкция может быть плоской или с монтажными элементами на поверхности. Подложка под теплый водяной пол подбирается с бабешками – специальными выступами, между которыми прокладываются трубы.
