Подложка под водяной теплый пол: как выбрать лучшую, характеристики, монтаж своими руками

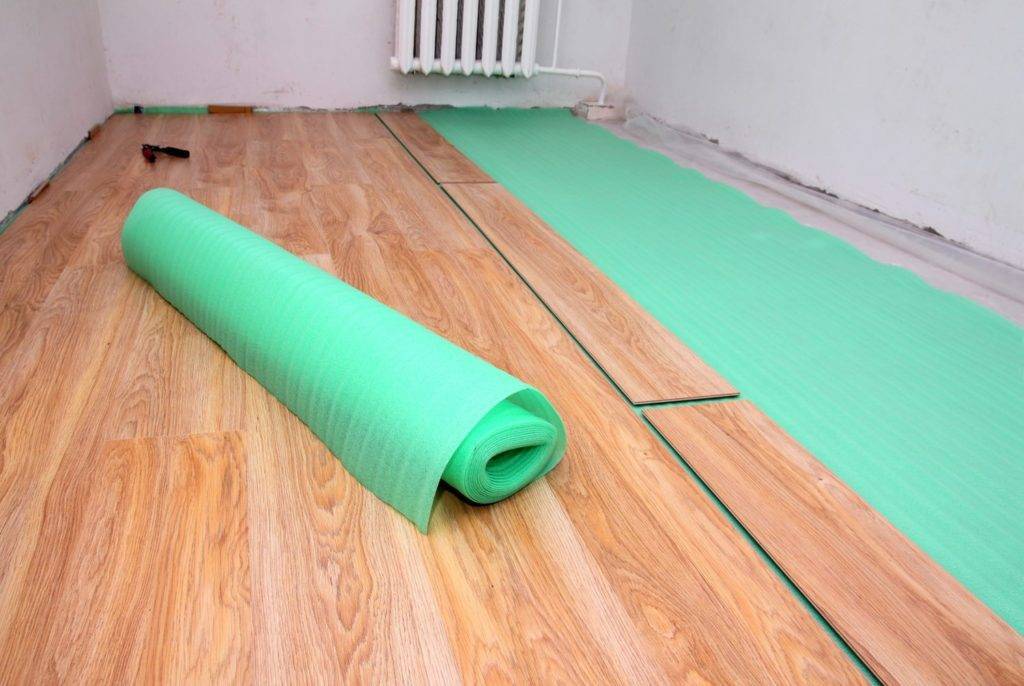

Какую подложку выбрать под ламинат?

Ламинат рекомендуется класть на подложку. Подложка должна хорошо проводить тепло, быть толщиной 1,5-3 мм и обладать средней плотностью, такой, как у специальной подложки с перфорацией.

Основные функции подложки:

• Подложка убирает стук и скрипы, появляющиеся при ходьбе.
• Делает пол теплее. Подложка обладает теплопроводной функцией, при покупке подложки нужно учитывать ее показатели, чтобы тепло не уходило под пол. Суммарный КТС (коэффициент теплового сопротивления) состоит из показателей коэффициента ламината и подложки, он должен быть не более 0,15 м2 К/Вт
• При укладывании пластин ламината подложка выравнивает поверхность пола, так как способна сжиматься и растягиваться в нужных местах. Она амортизирует внешнее давление, учитывая то, что в местах крепления пластины ламината могут немного двигаться.
• При помощи 3-миллиметрового полиэтилена можно снизить гулкость ламината от 15 до 17 Дб, при помощи войлока и полистирола – на 20 Дб.
• Подложка обеспечивает влагоизоляцию с помощью специальной пленки из поливинилхлорида, полиизобутилена или полиэтилена толщиной 200 мкм. В современных моделях эти материалы включены в структуру ламината, иногда их покупают отдельно.

Виды подложки

Для жилых помещений подходят подложки таких видов:

• Полиэтиленовые (дешевые, применяют, если пол ровный).
• Пенополистирольные (с высокой теплоизоляцией, влагоустойчивостью, невосприимчивостью к температурным колебаниям и механическим нагрузкам).
• Пробковые (не плесневеет, не сминается, хорошо сохраняет тепло и поглощает шум). Однако имеют высокую цену и может пропускать влагу, если не положить под нее полиэтиленовую пленку.
• Битумно-пробковые и комбинированные подложки, состоящие из нескольких материалов, обладают хорошими характеристиками, но есть недостаток — пожароопасность, поэтому в жилых домах применяются редко.

Правила установки подложек

Элементы рекомендуется устанавливать на максимально ровные поверхности, слишком надеяться на рекламные заявления производителей о высокой прочности, допускающей укладку на неровные поверхности, не стоит. Если подложки изготовлены из материалов, содержащих дерево, то обязательно делается гидроизоляция. Кроме тех случаев, когда полы с водяным обогревом монтируются на деревянных перекрытиях.

Монтаж полистирольной системы с применением монтажных матов

Наличие алюминиевой фольги является важным преимуществом. Она не только значительно улучшает показатели теплосбережения, но и служит еще одним гидрозащитным барьером. Специальные подложки не только улучшают качество и эффективность отопительных систем, но и значительно сокращают время выполнения монтажных работ. Не стоит экономить на их приобретении, с учетом всех факторов вложенные деньги не только окупятся, но и принесут немалую прямую прибыль.

Теплый пол: этапы монтажа

Зачем требуется теплоизоляционная подложка

Если теплый пол смонтирован по всем правилам, то его коэффициент полезного действия разрешает применять систему в качестве основного отопления, правда, не для всех помещений и не во всех климатических зонах. Некачественная подложка под теплый водяной пол настолько понижает эффективность отопления, что оно может применяться лишь в качестве дополнительного.

Схема — слои теплого пола

На схеме показана подложка под трубами

Наличие качественной подложки способно уменьшить непродуктивные тепловые потери на 20% и более процентов. Особенно важен этот элемент на первых этажах – тепловая энергия уходит в землю. На вторых и выше этажах потерянное тепло хотя бы обогревает нижние помещения, но это небольшое утешение.

Подложка необходима для теплосбережения

Энергия более равномерно распределяется по площади пола. Нет слишком холодных и слишком горячих участков. Минимизируется негативное влияние высоких температур на финишные половые покрытия и мебель.

Без подложки тепло распределяется неравномерно

Существенно сокращаются финансовые потери не только на отопление пола в зимний период времени, но и на его монтаж и техническое обслуживание. Подложка с бобышками позволяет пробовать несколько вариантов укладки труб, при этом временная фиксация их положения может не делаться. Монтажники имеют возможность выбрать наиболее удобные места соединение системы, устанавливать датчики контроля режимов функционирования в оптимальных местах. За счет этого управление водяной отопительной системой становится более надежным и точным.

Подложка с бобышками облегчает процесс укладки труб

Теплоизоляционная подложка, кроме своих основных задач, выполняет роль эффективного шумоизолятора. Это очень важный фактор для многоквартирных домов старой постройки, у них очень низкие показатели теплосбережения, потери могут составлять 40–50%. Еще одна дополнительная функция некоторых видов подложек – паро- и гидроизоляция.

Подложка — хороший изолятор

Пробковая подложка

Материал универсального применения, один из наиболее удачных вариантов утепления полов с водяными системами обогрева.

Пробковый утеплитель для теплого пола

Экологически чистый материал, изготовлен из коры пробкового дерева. Сырье предварительно измельчается, в массу добавляются специальные связывающие компоненты. Масса прессуется и сушится на производственных линиях. Готовая продукция реализуется листами или в рулонах. Пробковая подложка обладает высокими показателями теплозащиты, может выдерживать значительные нагрузки. Для улучшения эксплуатационных показателей лицевая поверхность закрывается фольгой.

Пробковая подложка

Пенополистирольные плиты

Полистирольный теплый пол

Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола

Плиты изготавливаются по методу экструзии, такая технология позволяет получать материалы повышенной плотности и физической прочности. Имеет закрытые ячейки, что положительно влияет на показатели водоустойчивости, плиты не впитывают влагу, не боятся длительного прямого контакта с водой. Не изменяют первоначальных показателей при нагреве до t°=+130°С.

Пенополистирольные плиты для водяного теплого пола

Маты под теплый пол из вспененного пенополистирола

Для теплых полов используются листы толщиной до 3 см. Пенополистирол легко режется монтажным ножом, во время укладки количество отходов незначительное.

Применение плит пенополистирольных для водяного теплого пола

Стяжка — финишное покрытие теплого водяного пола

Пенополистирольная плита

По каким параметрам нужно подбирать подложки

На сегодняшний день производственные компании предлагают широкий ассортимент подложек для теплых водяных полов. Это, с одной стороны, помогает сделать оптимальный выбор, а с другой стороны, усложняет его. Только зная главные требования к подложкам можно осознанно остановиться на приемлемой для конкретного варианта водяного пола подложке.

Упругость, прочность на сжатие. Система водяного отопления имеет довольно большой вес, особенно в том случае, когда используются дорогостоящие медные трубы. Подложка не должна прогибаться, толщина теплоизолирующего слоя не может уменьшаться. Кроме того, в случае снятия нагрузок материал должен возвращаться в первоначальное состояние.

Подложка должна быть прочной

Устойчивость к негативным факторам во время эксплуатации. Чем стабильнее характеристики подложки при различных температурах, там выше качество материала.

Низкий коэффициент теплопроводности. Один и главных показателей. Причем желательно, чтобы при этом подложка одновременно имела небольшую толщину. Система теплого пола и так уменьшает высоту помещения, если еще и теплоизолятор имеет большую толщину, то снижение высоты становится очень заметным.

Подложка не должна быть слишком толстой

Устойчивость к длительному прямому контакту с водой. Во время эксплуатации теплых полов могут возникать аварийные ситуации, вызванные протечками. Несмотря на то что технология укладки предусматривает целый комплекс мероприятий по обеспечению надежной гидроизоляции несущего основания, еще одно препятствие для воды не помешает. Еще один важный показатель – процент максимального водопоглощения. Подложка не должна впитывать воду, а если такой факт имел место, то структура материала должна обеспечить быстрое высыхание. Желательно, чтобы она высыхала без необходимости полного демонтажа только под воздействием естественной вентиляции.

На фото аварийная протечка теплого пола

Стоимость. Сегодня в реализации есть большой выбор специальных подложек, разброс по ценам впечатляет. Опытные пользователи должны уметь выбрать продукцию с оптимальным отношением качества к стоимости.

мат для теплого пола

Универсальность. Подложки могут собираться по принципу конструктора, что позволяет монтажникам во время установки водяного отопления изменять длину и конфигурацию контуров системы трубопроводов.

Подложки и маты должны быть универсальными и легкими в монтаже

Рассмотрим несколько типов наиболее часто используемых подложек под теплый водяной пол.

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные маты

  Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.

• Плоские маты из пенополистирола

  Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

• Специальные маты с бобышками.

  Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.

  Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб

• не требуется дополнительной фиксации труб
• не требует дополнительных слоев перед укладкой стяжки
• сопутствует равномерному распределению теплопроводящих элементов конструкции
• обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Выбор плитки и клея

При выборе плитки, помимо своих вкусовых предпочтений и особенностей интерьера, необходимо учитывать такие моменты:

1. Слишком толстое изделие оказывает влияние на термическое сопротивление;
2. Плитка из мрамора или керамогранита имеет пониженную теплопроводность, поэтому если вы выбираете именно эти виды, то следует увеличить диаметр труб, для повышения теплоотдачи.

Наиболее простой считается плитка-ПВХ, оснащённая клеевым слоем снизу.

Для водяных половых конструкций рекомендовано брать изделие, имеющее шероховатую поверхность

Особенно, нужно уделять внимание степени стираемости материала. Лучше, чтобы этот показатель был повыше

Кроме плитки, необходимо правильно выбрать клей. Так как при укладке кафеля на тёплую поверхность следует делать компенсационные швы, то рекомендовано использовать два клеящих состава. Одна часть плитки должна смазываться обычным плиточным клеем, а вторая — эластичным герметиком.

Обратите внимание! Клей для водяного тёплого пола должен быть влагостойкий и не токсичный

Разновидности

Подложка под трубы теплого водяного пола может изготавливаться из разных материалов, способных обеспечивать необходимые свойства. Приведем примеры наиболее распространенных вариантов:

• плиты пенополистирольные – изготавливаются экструзионным способом, что придает материалу хорошую прочность и плотность. Ячейки закрытого типа, что оказывает положительное влияние на устойчивость к воздействию влаги – плитам не страшен продолжительный контакт с влажной средой. Первоначальные показатели не меняются даже от нагрева до ста тридцати градусов тепла. Пенополистирол в своей структуре имеет не более двух процентов полистирола, остальное приходится на воздух. Такая особенность улучшает теплосберегающие свойства материала. Используя этот материал в качестве подложки для водяного напольного отопления, необходимо предусматривать температурные швы, исключить образование мостиков холода на стыковочных участках. Пенополистирол в процессе монтажа легко разрезается острым ножом, что минимизирует количество отходов. Стыковочные участки заделываются строительной пеной. Чтобы улучшить сбережение тепла, поверхность подложки накрывают фольгой. Чаще всего такая подложка применяется в новых домах, чтобы учесть высоту помещений проектным решением;
• подложка из пробкового материала – наиболее удачное решение его применения в данном качестве. Для изготовления используется экологически чистая кора пробкового дерева. Ее предварительно измельчают, добавляют специальные компоненты связующего действия. Массу прессуют и просушивают, продукция реализуется рулонами или листами. Такая подложка отличается высокими теплозащитными свойствами, способна выдержать большие нагрузочные воздействия. Чтобы улучшить эксплуатационные характеристики, лицевую сторону подложки под водяной теплый пол укрывают фольгированным материалом;
• плиты полипропиленовые – оптимальное решение тепловой изоляции водяной отопительной системы. Материал не боится повышенного температурного режима и влаги, стоит приемлемо. При нагревании его поверхность не выделяет вредные вещества, не подвергается воздействию химических соединений. В плитах могут быть канавки, подготовленные для прокладки труб;
• ОСП или ДСП – оба варианта применяются давно, по ним можно прокладывать трубы большого диаметра. Подложки отличаются показателями прочности, по способности сохранять тепло относятся к среднему классу. При их использовании должно соблюдаться обязательное требование по устойчивости к воздействию влажной среды;
• пленка металлизированная на натуральной лавсановой основе – современный вариант, используемый для обустройства любой системы теплого пола. Он не рвется, может применяться по неровной поверхности, ускоряя и упрощая монтажные работы. Даже под воздействием высоких температур подложка способна сохранять первоначальные характеристики. Есть и отрицательные стороны – отличается возможностью впитывать влагу, подразумевает устройство гидрозащитного слоя.

Подложка из пробкового материала

Разновидности системы теплого пола

Существует две основных разновидности системы теплого пола: водяной и электрический.

Водяной – состоит из отопительного контура, по которому перемещается теплоноситель в виде обычной воды или антифриза (в отдельных случаях, когда система используется не круглогодично, а исключительно в зимний период). Используют его чаще всего в частных строениях, поскольку в многоквартирных домах подобная система может быть установлена исключительно с разрешения контролирующих органов.

Основные причины таких сложностей:

• невозможность четкого контроля за расходом потребляемой отдельными плательщиками энергии, а как мы понимаем, никто не позволит использовать ресурсы бесплатно;
• повышенный расход энергии с риском перенагрузки нагревательного оборудования (котла).

Электрические системы подогрева создают тепловую энергию посредством подачи электрического тока на нагревательные элементы.

Нагревание происходит за счет повышенного сопротивления таких элементов, а мощность рассчитывается по формуле Q=IR, где:

• Q – количество выделяемой энергии;
• I – сила тока, подаваемого на нагревательный элемент;
• R – сопротивление нагревательного элемента.

Подобные полы различаются используемыми нагревательными элементами: инфракрасная пленка или обычный кабель с улучшенной изоляцией. Монтаж их прост, но укладка каждого слоя должна быть продуманной

Важно произвести предварительные расчеты мощности такой системы, чтобы не получить настоящего «зверя», которого не выдержит ни одна электрическая сеть

Качественный обогрев помещения может быть произведен, если на каждый квадратный метр будет приходиться примерно 250 кВт мощности, что в совокупности дает очень большое значение, практически неподъемное для многих владельцев.

Основные параметры при выборе

Сегодня производители предлагают большой ассортиментный ряд подложек под теплые водяные полы. Но правильный выбор можно сделать, зная главные требования, предъявляемые к подложкам.

1. Показатель упругости и прочности на сжатие. Отопительная водяная система отличается солидным весом. Подложка под ней не должна прогибаться, толщину ее не уменьшают. При снятии нагрузки материал, из которого изготовлена подложка, должен принимать первоначальный вид.
2. Устойчивость к воздействию факторов негативного характера. От качества материала зависит стабильность характеристик подложки.
3. Низкий показатель тепловой проводимости. Считается одним из основных условий. Желаемое требование при этом – минимальная толщина подложки, чтобы минимизировать толщину всей отопительной системы.
4. Устойчивость к продолжительному контактированию с влагой. При эксплуатации водяного теплого пола возникают ситуации аварийного характера в виде протечки теплового носителя. И хоть во время укладки предусматриваются мероприятия по увеличению надежности системы, для воды дополнительное препятствие лишним не будет. Еще одна немаловажная особенность – процентный показатель максимального впитывания влаги. Материал подложки не должен промокать, но если такое произошло, структура его должна обеспечить оперативное просыхание без выполнения демонтажа напольного покрытия. Такие подложки для теплого водяного пола хороши под ламинат или паркет, которым противопоказано воздействие влаги. В момент аварии подложка для теплого водяного пола, уложенная под ламинат, примет в себя всю вытекшую из системы отопления воду, не повредив чистовое покрытие пола.
5. Цены. Сегодняшний выбор подложек обеспечивает солидный разброс по стоимости этого материала. Опытные специалист может подобрать вариант, оптимальной сочетающий в себе качество и цену.
6. Универсальность. Можно собирать подложку по принципу конструктора, что дает возможность в процессе монтажа менять параметры длины трубопроводной системы и ее конфигурацию.

Выбор может осуществляться с учетом материала для финишной отделки пола:

• подложка под теплый пол, отделанный ламинатной доской, должна монтироваться по ровной поверхности. Чтобы устранить недочеты цементной сяжки, специалисты советуют использовать подложки из мягких материалов. Это могут быть подложки из вспененного сырья либо покрытия из пробкового дерева. Предпочтение отдается рулонному варианту, потому что после него остается минимальное количество отходов. Пробковая подложка не подвергается деформированию, не дает усадку;
• в случае, когда в качестве финишной отделки выбран линолеум, то рекомендуется использовать твердую подложку. Отлично в этом случае подойдут плиты ДСП, придающие полу твердость;
• отделка керамической плиткой имеет один недостаток – холодную поверхность. Основная задача водяного теплого пола – максимальный прогрев. В таком случае в качестве подложки рекомендуется закладывать пенополистирол с фольгированной поверхностью, минимизирующий тепловые потери.

Если для финишной отделки выбран линолеум, то рекомендуется использовать плиты ДСП

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге,  экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

•  На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные маты

  Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.

• Плоские маты из пенополистирола

  Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

• Специальные маты с бобышками.

  Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.

  Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб

• не требуется дополнительной фиксации труб
• не требует дополнительных слоев перед укладкой стяжки
• сопутствует равномерному распределению теплопроводящих элементов конструкции
• обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Правила установки

Монтаж подложки под теплый водяной пол выполняется по ровной поверхности

При этом важное значение имеет материал, из которого подложка изготовлена. Все работы по устройству подложки можно представить в виде определенного алгоритма действий:

• готовится поверхность чернового пола. На ней устраняются перепады и все неровности. Рекомендуется для этого использовать самовыравнивающую растворную смесь;
• проверяется уровень пола, составляется схема прокладки водопроводных труб;
• укладывается подложка. При этом ее отражающий слой остается на поверхности. Подложку выкладывают ровным слоем по всей поверхности, на которой планируется монтировать систему теплового водяного пола. Стыковочные участки в обязательном порядке дополнительно изолируются монтажными материалами – скотчем или клеящейся лентой;
• если подкладка монтируется из нескольких элементов, то их укладывают плотно, стыковочные швы проклеивают скотчем с металлизированной основой. Это позволит улучшить паро- и гидроизоляционные свойства пола.

Подложка под водяной теплый пол укладывается ровным слоем по всей поверхности Выполнив все перечисленные мероприятия, разрешается приступать к монтированию самой отопительной системы. Опытные специалисты рекомендуют укладывать трубы исключительно на отражающие покрытия.

Если рассматривать общие требования, то подложка под теплый водяной пол должна в полной мере соответствовать тепловым возможностям системы и представлять собой дополнительный фактор по их улучшению.

Изучив все характеристики подложек для водяного пола, вы сможете сделать правильный выбор, чтобы сохранить тепло в своем доме.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Преимущества этого материала

Достоинства обусловлены грамотным применением такой отделки. Исходя из этого особенно выделяются:

• низкая стоимость;
• неплохое качество в большинстве случаев;
• устойчивость к огню и высоким температурам;
• экологичность;
• отличные теплоизолирующие параметры;
• гипоаллергенность (для семей с детьми);
• множественные варианты расцветки;
• противостоянию распространения грибка/влаги/прочих образований внутри и на поверхности;
• приятные ощущения при ходьбе босиком.

Помимо этого есть второстепенные плюсы. Среди таковых мягкий наружный уровень, невозможность впитывания сторонних запахов, специфический аромат древесины, долговечность эксплуатации.

Как можно увидеть, пробка идеально подходит для завершающего слоя пирога теплого пола

Но важно понимать, что этот материал также имеет разделение на различные варианты

Не стоит забывать про эластичность. Даже после наводнения от соседей нет никаких проблем с использованием. Посуда бьется крайне редко, дети не испытывают боли от незначительных падений. Современное производство исключает наличие токсинов в химическом составе.

Упругость снижает нагрузку на позвоночник. После тяжелого дня одно удовольствие пройтись по дому. Эти плюсы полноценно подвергаются оценке лишь при непосредственном использовании. Из-за чего лучше попробовать в специализированных магазинах подобное перед принятием полноценного решения.

Рекомендуем: Каким должен быть ламинат для тёплого водяного пола?
