Подогрев пола под ламинат

Критерии выбора подложки для тёплого водяного пола под ламинат

Главная цель тёплых полов — передача тепла. При чём, необходимо, чтобы потоки теплоэнергии шли в нужном направлении. Поэтому, выбирать подложку для греющих полов надо с учётом следующих моментов.

Характеристики подложки

Показатели подложки для укладки под доски ламината, которые следует учитывать, приобретая изделие:

уровень теплоизоляции;
степень гидроизоляции — особенно при водяных системах;
устойчивость к высокой температуре;
степень звукоизоляции;
способность выдерживать механические нагрузки наравне с ламинатом;
лёгкость при укладке;
долговечность — этот показатель должен быть не меньше, чем у ламината;
экологическая чистота и не подверженность к гниению.

Стоит заметить, что этим характеристикам лучше всего отвечает пробковая подкладка или пенополистирольная.

Толщины

Выбрать толщину подложки под ламинат, несложно. Необходимо учитывать степень прогиба панелей и уровень деформации замковых устройств. Чем материал толщине, тем больше степень его проседания при механических нагрузках, что приводит к увеличению прогиба и деформации ламината.

Поэтому, идеальный вариант подложки толщиной 2 — 4 мм, возможно 5.

К сведению! Установка чрезмерно толстого слоя противопоказана, так как он будет оседать под весом идущего человека, образовывая перепады и трещины. А это, приведёт к порче ламелей.

Основания

При выборе настила, важное значение, играет и основание, на которое он будет стелиться:

Бетон — укладывать подстилку на бетонную основу можно лишь при наличии гидроизоляционного слоя, так как бетон способен пропускать капиллярную влагу. Кроме того, требуются хорошие теплоизоляционные характеристики. Если стелить недорогую модель ламината, то подойдёт пенополиэтилен и полистирол. Под дорогие ламели лучше класть пробку или хвойный настил, но только не на первых этажах или не на грунт, так как под воздействием влаги натуральное сырьё будет портиться.
Дерево — на такое основание возможна укладка любой подложки. Главные критерии выбора — изделие должно «дышать», обладать хорошими звуко и теплоизолирующими свойствами. Лучше использовать натуральную подложку под ламинат — пробку, хвойную, битумно-пробковую. Неплохо сочетается с деревянной основой и ламинатом пенополиэтилен или пенополиуретан, но они рекомендованы для монтажа в нежилых помещения.

Так как, пол из дерева обладает неровностями, то укладываемая подложка должна быть не менее 3 мм, иначе ламинат будет прогибаться.

При выборе настильного изделия следует учитывать и вид тёплого пола:

Водяной — подстилка располагается над трубами теплоносителя. Поэтому, идеальным вариантом будет укладка изделия с наименьшим тепловым сопротивлением. Под ламинат на водную систему должна стелиться подложка с хорошей степенью влагостойкости, способная к конденсату и выдерживающая большие температуры.
Инфракрасный — при его обустройстве не требуется заливать стяжку. Ламинат укладывается прямо на нагревательный инфракрасный элемент. Подложка стелится под пластины пола, поэтому нет препятствий в теплопередаче. В этом случаи, пробка и слой фольги — это отличное решение.
Кабельный — чаще монтируется под стяжку из бетонного раствора, поэтому подойдёт рулонный полиэтилен. Он способен противостоять веществам, имеющимся в растворе. Не плохой вариант для размещения под ламинат — пробка, так как не деформируется и не даёт усадку.

Покупать недорогую подложку под ламинат не следует, это экономически не оправдано. Она должна быть качественная, ведь все её недостатки отразятся на половом покрытии.

Рекомендуется отдавать предпочтение проверенным производителям. Один из таких — Tuplex, европейский лидер на рынке полимерной продукции.

Сравнение электрических полов, какой выбрать?

Первый шаг, при выборе электрического отопительного устройства — вычислить уровень поднятия пола, при укладке каждой модели. Если потолки не высокие, или вы не хотите поднимать пол, то лучше остановиться на моделях, которые не нуждаются в заливке стяжки — инфракрасные системы или тонкие кабельные маты.

Если же высота потолков позволяет, то можно использовать кабельный вид под стяжку. В таком «пироге» кабель толще чем в матах, утеплитель не менее 20 мм, а стяжка минимум 30 мм. Допускается заливка бетонного раствора до 50 мм, прочность такой конструкции выше, но время прогрева существенно увеличивается.

Выбирать отопительную систему необходимо вмести с ламинатом, так как они должны подходить друг к другу. Ведь изделие при нагревании может выделять формальдегид, поэтому обязательно нужно смотреть — сочетается ли модель с греющими полами. В этом плане, инфракрасные конструкции в выигрыше, так как нагрев производится инфракрасными лучами.

Требования к укладке, особенности монтажа

Прежде чем выбрать теплый пол надо знать, что для каждого вида имеются свои особенности монтажа. Самым трудозатратным и сложным в укладке является водяной пол.

Особенности монтажа водяного пола

Водяные полы состоят из труб, по которым циркулирует горячая вода и коллектора, элемента системы, который соединяет трубы с общей или автономной отопительной системой.

Этапы монтажа водяного пола под ламинат:

Выравнивание рабочей поверхности, на которой будет монтироваться пол. На нее укладывается утеплитель, например, пенополистирол, толщиной от 2,5 до 10 см;
Сверху утеплителя укладывается гидроизоляция (полиэтилен, и ли фольгированный пенофол);
На гидроизоляцию монтируется армирующая сетка, с рекомендуемой толщиной в 2-4 мм и размером ячеек не более 150 мм. К данной конструкции крепятся с помощью скоб трубы;
Поверх нижележащих слоев укладывается цементная стяжка, толщиной от 5 до 7 см.
На этом монтаж водяного пола практически закончен. Водяную систему включают и в течение нескольких дней прогревают стяжку. На это понадобится довольно большой срок(2-3 недели), который необходимо учитывать при выполнении монтажа водяного пола. Для того чтобы был хороший результат, стяжка не дала трещин, ее надо постоянно увлажнять. В заключение на всю конструкцию укладывается так называемая подложка. Это может быть полиэтиленовая пленка, которую надо закрепить с конструкцией. Далее идет этап финишного покрытия ламинатом под теплый пол.

Особенности установки электрического теплого пола

Современные материалы и технологии упрощают монтаж электрополов, выполняя его без стяжки под любое напольное покрытии, в том числе и ламинатом под теплый пол. Их преимущества в том, что они не поднимают уровень пола и монтаж проводится в минимально короткие сроки.

Для укладки потребуются: система полов (нагревающий кабель, в сочетании с укрепленной сеткой, соединительные провода, крепления, регулятор температуры, термодатчик, система защиты УЗО, медный провод для заземления).

Установка подобного варианта теплого пола проходит в несколько этапов:

Составление схемы расположения мебели и других элементов интерьера в помещении, где будет проводиться монтаж. В отличие от водяных теплых полов, все элементы одного контура электрической системы греются одинаково и при невозможности выхода тепла, они могут выйти из строя. Для разных помещений формируются свои отдельные контуры теплого пола с отдельными регуляторами и источником питания. Готовую схему с бумаги переносят на поверхность установки пола.
Определение места установки терморегулятора. Он устанавливается на стене как выключатель в доступном месте на высоте не меньше чем 30 см от поверхности пола.
Подготовка монтажной поверхности. Она тщательно очищается и гидроизолируется. Если теплый пол является дополнением к основному типу обогрева, то на гидроизоляцию укладывается утеплитель – полиэтилен с отражающим фольгированным покрытием. Если теплый пол устанавливается как обогрев пола и основная система отопления, то утеплитель делают толще (до 10 см) из пенополистирола или минваты. Дальнейший монтаж проводится в соответствии с технологией (кабельной, инфракрасной, с нагревательными матами).
Установка датчика пола. Провод датчика помещается в гофротрубу и один конец ее закрывается заглушкой, а второй выводится к терморегулятору.
Установка нагревательного элемента согласно выполненной схеме. Холодная часть кабеля выводится к терморегулятору. При выполнении поворотов категорически запрещается разрезать кабель. Перед укладкой кабеля проводится предварительная проверка его сопротивления.
Проверка работы оборудования, замеры сопротивления. Если сопротивление незначительно отличается от ранее измеренного, то можно приступать к испытанию нагревательных элементов, включив пол.
Нанесение плиточного клея;
Установка ламината на теплый пол.
После выполненного монтажа настраивается терморегулятор и проводится первое включение теплого пола. Когда клей полностью высохнет, необходимо еще раз проверить сопротивление кабеля и датчика температуры.

Топ производителей

При выборе электрического тёплого пола нужно отдавать предпочтение производителям, которые производят продукцию не первый год.

Теплолюкс

Технолюкс — российская компания, производящая экономичные, эффективные устройства для дополнительного и основного обогрева помещений. Виды моделей различны — кабель, маты, коврики. Они имеют не высокую стоимость и просты в монтаже. Однако, в данных системах быстро выходит из строя терморегулятор.

Unimat

Unimat (Корея) — выпускает инфракрасные стержневые полы с повышенной устойчивостью к влаге. Системы экономичны, цены не высокие, а гарантийный срок 20 лет. Но данное отопление нельзя использовать как основное, при больших минусовых температурах.

Devi

Devi — производитель Дания. Компания производит высококачественную кабельную продукцию по доступной стоимости. Устройства обогрева данного производителя отличаются простым монтажом, они не пересушивают воздух, гарантийный срок более 20 лет. Недостаток — большое энергопотребление.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Caleo

Caleo — инфракрасный пол Южнокорейского производства, предназначен для быстрой укладки «сухим» способом. Обладает хорошей теплоотдачей, укомплектован всеми элементами для монтажа. Единственный минус — хрупкость.

Heat Plus

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Rehau

Rehau (Германия) — компания выпускает двужильный саморегулирующийся электрический кабель определённой длины. Он имеет повышенное сопротивление и двойное изолирующее покрытие снаружи. Цена на данную продукцию высокая, но она оправдана её качеством.

Решив монтировать не водяной, а электрический тёплый пол под ламинат в своём доме, следует ознакомиться с характеристиками не только каждого бренда отопительной системы, но также с описанием каждой модели ламината. Сравнив все плюсы и минусы, убедившись в сочетании греющего устройства с финишным изделием, вы сможете подобрать подходящую модель для своей квартиры.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
Температура теплого пола – до +27 ºС (80 ºF).
Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Грунтовка пола

Укладка теплоизоляции

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

Термопленку в рулоне;
Контактные зажимы;
Комплект проводов;
Битумная изоляция на самоклеящейся основе.

Общий вид и основные элементы термопленки

Теплоотражающую изоляцию;
Термостойкую полиэтиленовую пленку;
Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
Двусторонний скотч;
Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

Укладка листов пленочного теплого пола

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Как резать пленочный теплый пол

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

терморегулятор;
термодатчик;
специальные клипсы или зажимы;
провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Устройство инфракрасной пластины

А есть ли предпочтительный тип теплого пола под ламинат

Выше рассмотрены требования к ламелям и подложке при устройстве децентрализованного отопления

Но хозяевам квартир и домов важно также знать, какой «теплый пол» лучше под ламинат. Для ответа на поставленный вопрос необходимо знать, какие виды «теплых полов» можно установить, их принципиальное отличие друг от друга, достоинства и недостатки каждого из них

В продаже в любом крупном строительном магазине будут предложены:

водяной;
электрический;
инфракрасный (его еще называют пленочным) «теплый пол» от различных производителей. Кроме этого можно купить инфракрасные стержни, представляющие симбиоз электрической и инфракрасной системы подогрева пола.

Скрытая под полом система труб небольшого диаметра (могут быть из меди, металлопластика, полипропилена или сшитого полиэтилена), по которым подается теплоноситель в виде горячей воды (иногда используют тосол), называется водяным «теплым полом». Сразу отметим, что в классическом определении, в том числе и в различных энциклопедиях, к главному признаку такого обогрева помещений относится подключение системы к центральному отоплению, которое выполнить невозможно в принципе:

Запрещено законодательно;
Повреждение трубы или соединительной муфты приводит к затоплению не только квартиры с таким полом, но и соседей снизу (центральное отопление обогревает в основном многоквартирные дома), которое быстро не устраняется. Накопившаяся в стяжке и трубах вода будет поступать на нижний этаж до тех пор, пока не демонтируют всю систему;
Невозможно обеспечить требование о нагревании ламината не более 30 градусов тепла по Цельсию — в центральном отоплении температура теплоносителя значительно выше. Установка терморегулятора не поможет — нужна громоздкая система охлаждения входящего теплоносителя. Но тогда возникнут претензии у соседей — к ним в трубы отопления будет поступать охлажденная вода.

Первый вывод: водяной «теплый пол» можно устанавливать только в частных домах и коттеджах или многоквартирных одноэтажных домах с индивидуальным бойлером или газовым (электрическим) отопительным котлом.

Такая система отопления имеет и немало недостатков:

сложно и дорого монтировать, обслуживать и ремонтировать;
требуется полная замена системы и пола (вода в большинстве случаев разрушает ламели, несмотря на их дополнительную защиту от влаги) при появлении течи;
сложно регулировать температуру входящего в систему теплоносителя.

Вывод второй: под ламинат, если есть альтернативный выбор, от водяного «теплого пола» лучше отказаться.

Водяной тип.

Электрические полы с подогревом укладывать под ламинат также нежелательно. Причина одна — сложно прогреть помещение до комфортной температуры при сильных морозах на улице. Здесь переплелось сразу несколько факторов:

Температура нагрева кабеля не очень высокая и фиксированная — в противном случае он просто расплавится;
Кабель укладывается в стяжку, что требует ее прогрева, а она отдает тепло не только вверх, вовнутрь помещения, а в разные стороны. Устройство теплозащиты снизу и с боков решает проблему, но не на 100% — еще не изобретены материалы для бытовых нужд с абсолютной теплозащитой;
Укладка на стяжку подложки и ламината усугубляют проблему — через такой сэндвич теплу сложно пробиться наверх.

Вывод: комбинация электрический «теплый пол» и ламинат для районов Крайнего Севера неприемлема, для средней полосы России — нежелательна, для южных районов страны — удобный вариант обогрева.

Кабельный тип.

Идеальным вариантом для жителей России является инфракрасный пленочный «теплый пол». Название системы образовано из двух понятий:

инфракрасный — тепло получено в результате инфракрасного излучения;
пленочный — проводники вмонтированы полосами в тонкую пленку.

Несомненные преимущества такого обогрева пола:

Инфракрасный тип.

Инфракрасные стержни необходимо укладывать в стяжку. Поэтому сразу проявляются недостатки электрического пола с подогревом. Однако здесь все же есть плюс — температура элементов нагревания выше, чем у кабеля, что позволяет более эффективно отапливать помещение.

Общий вывод по инфракрасным источникам тепла: стержни намного эффективнее кабельного обогрева пола, но не настолько, чтобы рекомендовать их для широт с низкими температурами, пленка столь эффективна, что полностью снимает с повестки дня вопрос того, можно ли стелить ламинат на теплый пол.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Особенности ламината

Сегодня уже никого не удивить таким напольным покрытием, как ламинат. Однако мало кто знает его устройство и основные свойства.

Нередко встречаешь людей, и даже авторов в интернете, которые наивно полагают, что он прекрасно справляется с влажностью, так как имеет влагостойкое покрытие. Но это к слову, нас же интересуют его теплопроводящие свойства.

Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

Комната с уложенным ламинатом

С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

Символ, обозначающий возможность укладки покрытия на теплый пол

Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

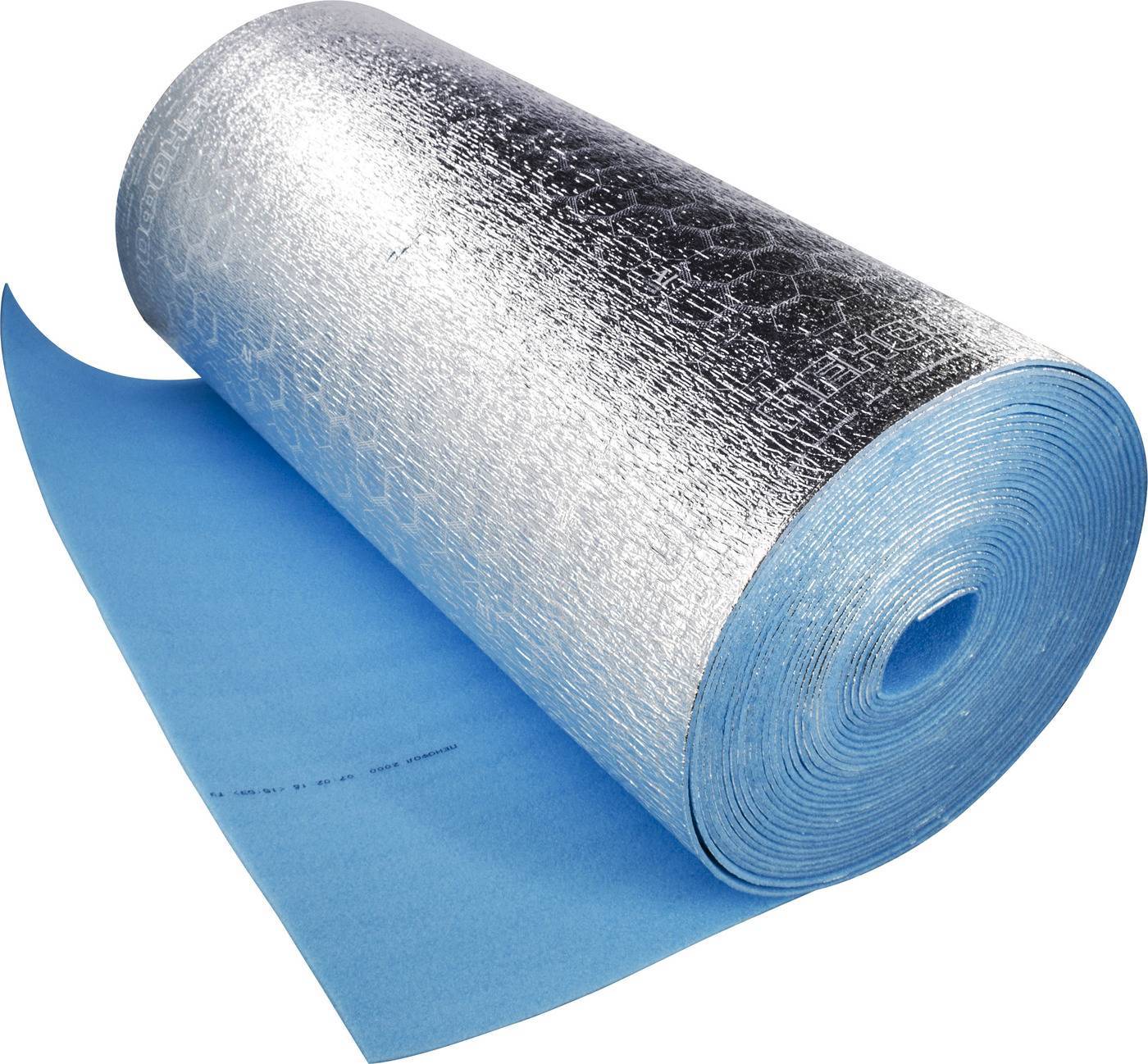

Теплоизоляционная подложка из вспененного полиэтилена

Электро-водяной теплый пол

Существуют также системы электро-водяного теплого пола.

Такие конструкции состоят из трубопроводов с теплоносителем, в которые встроен электрический кабель с надежной изоляцией.

Кабель является основным нагревательным элементом.

Такой тандем обусловлен более дешевым теплом и отсутствием электромагнитного излучения.

Не требуется отдельное место для дорогого нагревательного котла и других сопутствующих элементов обычного водяного пола.

Не требуется никаких дополнительных разрешений на установку такого варианта отопления в многоквартирном доме.

Обнаружить место повреждения электро-водяного теплого пола также легко как и водяной – будет видна протечка теплоносителя.

Водяной теплый пол независимо от его вида хорошо подходит под укладку ламината.

Какой ламинат выбрать для укладки поверх теплого пола

Для пола с подогревом требуется специальный вид ламината, предназначенный для «теплых полов». Подробно нюансы выбора изложены в материале «Какой ламинат выбрать под теплый пол?». Тезисно изложим основные положения:

тонкая ламинированная панель из МДФ быстро разрушится, толстая не будет пропускать тепло наверх. Оптимальный выбор — 8 мм;
теплопроводность ламелей не должна превышать 0,10 м2 х °K/Вт;
метод сборки — замковый. Использование клея не допускается;
ламинат обязан выдерживать кратковременный перегрев без деформации до 30-40oС;
не должен выделять вредных испарений при нагреве до 30oС.

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

оптимально и равномерно распределяют тепло по покрытию;
экономичны;
имеют максимальный нагрев 45 градусов;
быстро прогревают ламели;
монтаж и ремонт прост, можно сделать самим;
нет потребности в стяжке, ламели могут укладываться на плёнку;
большой срок эксплуатации;
сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
при выходе из строя одной полосы, всё устройство продолжает работать;
нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.
