Расчет мощности теплого пола водяного

Что нужно учесть при монтаже теплого пола

• Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
• Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
• Нельзя допускать пересечения нагревательных кабелей друг с другом
• Кабель должен находиться в равномерной и однородной среде по всей его длине
• Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
• Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
• Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
• Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
• Резистивный нагревательный кабель нельзя укорачивать или наращивать
• Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
• Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
• Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
• Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Выберите тип напольного покрытия:*

* Каждому типу напольного покрытия соответствует определенный интервал удельных мощностей (от и до включительно).

Укажите размеры помещения (м / м2) :*Длина×ШиринаилиПлощадь Площадь обогрева не должна превышать 15м2Поля обязательны для заполненияУкажите площадь меньшего размера. Если Вам необходимо обогреть площадь больше чем 15 м2, то разделите ее на 2-3 части которые будут меньше 15 м2 и подберите для каждой подходящий вариант нагревательного мата.Укажите площадь меньшего размера. Если Вам необходимо обогреть площадь больше чем 15 м2, то разделите ее на 2-3 части которые будут меньше 15 м2 и подберите для каждой подходящий вариант нагревательной пленки.Длина×ШиринаилиПлощадь Площадь обогрева не должна превышать 50м2Поля обязательны для заполненияУкажите площадь меньшего размера. Если Вам необходимо обогреть площадь больше чем 50 м2, то разделите ее на 2-3 части которые будут меньше 50 м2 и подберите для каждой подходящий вариант греющего кабеля.Для чего это нужно

Как правильно рассчитывать водяные теплые полы

Так как данная система отличается сложностью установки, соответственно и расчет водных теплых полов будет отличаться от электрического.

Данный процесс состоит из:

• Расчета количества используемых материалов.
• Расчета общего числа специальных труб, которые необходимы для обеспечения обогрева помещения. Перед этим расчетом, вам нужно определить общее число теплопотерь, с этим хорошо справляются разнообразные онлайн-калькуляторы.
• Установка системы водного теплого пола должна производится с учетом тех показателей теплопотери, которые вы получили.
• Расчета расстояния между водопроводами (обычно пятнадцать сантиметров, но все зависит от размеров сечения труб).

Как рассчитать тёплый водяной пол

Посмотрим, сколько материалов потребуется для обустройства в помещении водяной системы подогрева. Расчет количества труб на 1 м2 в этом случае производится так: необходимо узнать, сколько составят теплопотери в помещении. Их проще всего определить с помощью онлайн-калькулятора, в который вносятся данные о самом строении, а также о погодных условиях на улице. Пусть они будут равны 80 Вт/м2. Площадь квартиры, где будет обустраиваться система теплого пола, возьмем равную 80 м2. В итоге общие теплопотери можно узнать, перемножив два значения 80х80 = 6400 Вт. Именно это значение придется компенсировать при помощи всех систем обогрева с запасом мощности до 20%.

Водяной теплый пол

Таблица. Расчет трубы в зависимости от шага петли.

Обычно расстояние между водоводами выдерживается около 15 см при сечении трубы 16 мм. Тогда мощность 1 м2 пола составит около 100 Вт. Поделив общую площадь помещения на размер шага, получаем: 80/0,15 = 533 м. Именно столько метров трубы и потребуется для обустройства системы водяного подогрева в этой квартире. Примерно так же вычисляется и длина каждого контура.

В строительных магазинах в продаже имеются трубы уже определенной длины – от 50 до 240 м. Они смотаны в бухты. А для присоединения к коллектору всей системы придется купить водоводы большего диаметра.

Основные характеристики и показатели

Перед тем как делать необходимые расчеты следует понять, что именно мы будем рассчитывать. Видов подобных устройств теплых полов не так уж и много, однако, для расчета каждого потребуется абсолютно разные данные и показатели. Из нагревательных труб, различных приборов (в том числе и нагревательных) и арматуры состоит жидкий теплый пол. Его монтаж производится непосредственно в напольное покрытие. Обогрев помещения производится за счет вырабатываемого трубами тепла в момент движения теплоносителя по трубам. В качестве теплоносителя может выступать вода, антифриз и этиленгликоль. Тёплый пол является залогом уюта и комфорта.

Пример расчета

Способы расчета

Расчет теплого водяного пола можно произвести несколькими способами. В первую очередь речь идет о монтаже трубы для теплого пола непосредственно в стяжку. Это позволит распределить имеющееся тепло равномерно по всей поверхности. Вторым вариантом является использования настила. Этот тип монтажа называется полистирольной технологией укладки, в которой трубы монтируются на поверхность используемой подкладки. На ней находятся специальные пазы, а состоит она из плотного пластика. В роли тепло отражателей выступают специальные пластины, изготовленные из алюминия. Это способ монтажа используется, если речь идет о невысоком и малогабаритном помещении, где есть смысл экономить каждый сантиметр.

Необходимо учесть диаметр труб

Еще один вариант используется для обогрева деревянных конструкций и домов. Для этого трубы теплого пола укладываются на лаги, или созданную для них обрешетку. Электрического теплого пола калькулятор не рекомендуется использовать самостоятельно, ведь речь идет о безопасности устройства и семьи. Для этого следует воспользоваться помощью специалистов, которые не впервые занимаются подобными манипуляциями. Электрические конструкции состоят из кабеля, стержней и пленки, которые монтируются в промежутке между финишным слоем и основным. Обогрев проводится за счет конвекции. Несмотря на многочисленные преимущества, его эксплуатация не считается одной из самых доступных, хотя и очень удобная в эксплуатации.

Таблица расхода труб

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства;
• вариант остекления, включая тип профиля и стеклопакета;
• температурные показатели в регионе проживания;
• использование дополнительных источников обогрева;
• точные размеры площади помещения;
• предполагаемый температурный режим в помещении;
• высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Это интересно: Монтаж теплого пола своими руками (видео)

Как сделать расчет длины трубы и мощности теплого пола без калькулятора?

Чтобы создать в каждом конкретном помещении оптимально-комфортные условия, необходимо определить «потребность» тепла. Она рассчитывается в киловаттах. При этом расчет водяных теплых полов проводят по площади без калькулятора и сложных вычислений. Учитывают, что:

• 1м3 объема пространства нуждается в 40 Ватт теплоты;
• каждое окно в помещении добавляет к 100 Ватт, а дверь 200 Ватт (входная);
• первые и последние этажи увеличивают расход тепла на теплый пол на 1.2-1.4 (коэффициенты компенсации).

Путем несложных вычислений эксперты подсчитали, что при раскладке труб с шагом 25 см каждый 1 м2 системы генерирует 82 Ватта тепла. Теперь зная, сколько трубы надо на 1м2 теплого пола, можно варьировать величину шага, чтобы достигнуть оптимальных условий. То есть при дистанции между витками в 15 см получают 101 Ватт, 10 см — соответственно, 117 Ватт. Чтобы вам было легче подсчитать тепловую мощность теплого пола на квадратный метр при использовании нестандартных шагов, мы приводим таблицу зависимости.

Определение желаемой температуры в комнатах

Определение желаемой температуры в комнатах

Тут всё просто. Есть рекомендованные значения, на которые следует ориентироваться, или можно придумать свои. Следует учитывать также и свойства напольного покрытия.

Обычно считается, что в жилых комнатах пол должен иметь температуру 29 C°, а на расстоянии 50 см от наружных стен — 35 C°. В комнатах с высокой влажностью потребуется нагреть его до 33 C°. Деревянный паркет, который может покоробиться от перегрева, не допускает нагревания пола выше 27 C°, а ковролин, имеющий свойство задерживать тепло, позволяет поднять температуру на 4-5 градусов.

Общие данные для расчета

• Поверхность пола жилого помещения должна нагреваться до 29 градусов.
• По краям комнаты пол может нагреваться до 35 градусов, чтобы компенсировать потери тепла сквозь холодные стены и от сквозняка, исходившего сквозь открывающиеся двери.
• В ванных комнатах и зонах с высокой влажностью оптимальная температура – 33 градуса.

• Общая длина труб и их шаг (монтажное расстояние между трубами). Рассчитывается благодаря вспомогательному параметру в виде конфигурации и площади комнаты.
• Тепловые потери. Такой параметр учитывает теплопроводность материала, из которого построен дом, а также его степень изношенности.
• Напольное покрытие. Выбор напольного покрытия влияет на теплопроводящую способность пола. Оптимальным является использование кафеля и керамогранита, поскольку они имеют высокую теплопроводность и быстро прогреваются. При выборе линолеума или ламината стоит приобрести материал, не имеющий теплоизоляционной прослойки. От деревянного покрытия стоит отказаться, поскольку такой пол практически не будет нагреваться.
• Климат местности, в котором стоит постройка с системой теплого пола. Нужно учесть сезонную смену температур в этом крае и самую низкую температуру в зимний период.

Большая часть тепла жилья уходит через его тонкие стены и некачественные материалы оконной конструкции. Перед тем как выполнить рассматриваемую систему отопления, есть смысл утеплить сам дом, а затем уже рассчитывать его теплопотери. Это существенно снизит энергозатраты его владельца.

Рекомендации по выбору толщины стяжки

В справочниках можно найти сведения о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение довольно высокое, под стяжку подкладывают утеплитель, повышающий эффективность использования тепла, отдаваемого отопительным контуром.

Самым популярным материалом для подложки является экструдированный пенополистирол. У него сопротивление теплопередачи значительно ниже, чем у бетона.

При устройстве стяжки, чтобы уравновесить линейные расширения бетона, периметр помещения оформляют демпферной лентой

Важно правильно выбрать ее толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать 5 мм компенсирующий слой

Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле:

b = 0,55*L, где

L – это длина комнаты в м.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Читать также: Схема установки коллектора для отопления: монтаж и подключение

Порядок вычисления потерь тепла

От полученного результата зависит, сколько тепла понадобится помещению, чтобы в нем была обеспечена комфортная температура, и какая мощность должна быть у системы обогрева пола и у нагревательного котла с циркуляционным насосом.

Расчет теплопотерь сложен, поскольку на них влияет много параметров и исходных данных:

• время года;
• температура за окном;
• назначение помещения;
• размер оконных проемов и их количество;
• вид финишного покрытия;
• степень теплоизоляции ограждающих конструкций;
• какое помещение располагается сверху и снизу комнаты (отапливаемое или нет);
• наличие иных источников тепла.

Пластинчатые теплообменники

В настоящее время стабильным спросом пользуются пластинчатые теплообменники. По своему конструктивному исполнению они бывают полностью разборными и полусварными, меднопаяными и никельпаяными, сварными и спаянными диффузионным методом (без припоя). Тепловой расчет пластинчатого теплообменника достаточно гибок и не представляет особой сложности для инженера. В процессе подбора можно играть типом пластин, глубиной штамповки каналов, типом оребрения, толщиной стали, разными материалами, а самое главное – многочисленными типоразмерными моделями аппаратов разных габаритов. Такие теплообменники бывают низкими и широкими (для парового нагрева воды) или высокими и узкими (разделительные теплообменники для систем кондиционирования). Их часто используют и под среды с фазовым переходом, то есть в качестве конденсаторов, испарителей, пароохладителей, предконденсаторов и т. д. Выполнить тепловой расчет теплообменника, работающего по двухфазной схеме, немного сложнее, чем теплообменника типа «жидкость-жидкость», однако для опытного инженера эта задача разрешима и не представляет особой сложности. Для облегчения таких расчетов современные проектировщики используют инженерные компьютерные базы, где можно найти много нужной информации, в том числе диаграммы состояния любого хладагента в любой развёртке, например, программу CoolPack.

Общие рекомендации

Если вышеперечисленные требования соблюдены, система “теплый пол” будет установлена без проблем. Однако ее эффективность зависит не только от размеров помещения, но и от других его особенностей, учесть которые поможет выполнение следующих рекомендаций:

• Стены являются основным источником теплопотерь, поэтому перед расчетом и монтажом отопительной системы необходимо хотя бы примерно рассчитать объем уходящего на обогрев улицы тепла. Если полученная цифра оказывается выше 100 Вт на квадратный метр, стены желательно утеплить, чтобы не переплачивать за отопление;
• Тепловой контур не должен попадать под места установки массивной мебели и тяжелого стационарного оборудования. Постоянное большое давление на пол приведет к повреждению труб или кабелей отопительной системы и выведет ее из строя.
• Для равномерного прогревания помещения необходимо, чтобы такие необогреваемые зоны занимали не более 30% площади пола. Поэтому перед проведением расчетов выполняют чертеж помещения в масштабе, и отмечают на этом чертеже места, которые следует оставить неотапливаемыми. Затем подсчитывается общая рабочая площадь – она должна составлять 70% или более от общей.
• Необходимо рассчитать оптимальную форму, протяженность и шаг теплового контура и его мощность, а также выполнить чертеж с указанием мест подключения к системе отопления, направления потока теплоносителя.

Монтаж теплого водяного пола

Монтаж теплого водяного пола

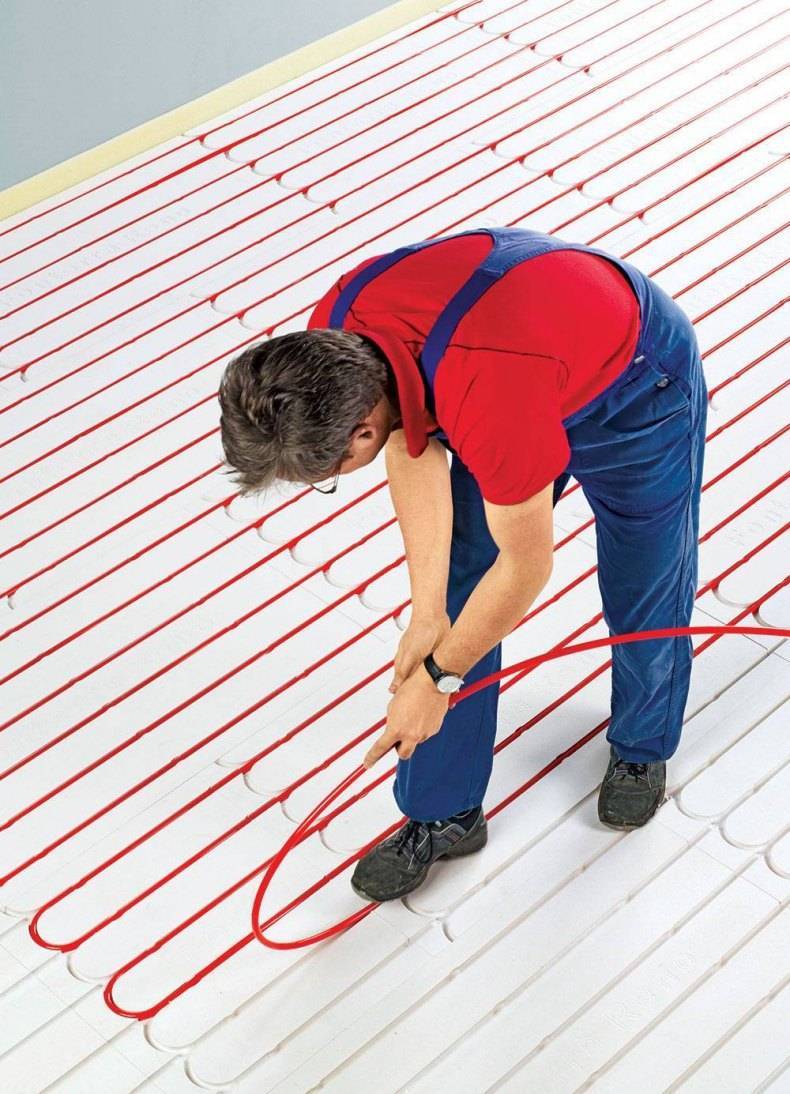

Начиная чертить схему примерного размещения труб, стоит задуматься: а нужно ли греть пол там, где стоит мебель? Если перестановка в ближайшие годы не планируется, то смысла в этом нет. Те же, кто любит постоянно что-то менять и переставлять, могут расположить трубы по всей комнате. Водяной пол это позволяет.

Итак, для схемы потребуется бумага-миллиметровка, линейка с карандашом и точные замеры комнаты. Очертив на листе контур помещения с учётом масштаба и мебели, нужно примерно наметить места расположения труб. Когда схема будет готова, по ней удастся узнать длину всего трубопровода. К этому значению нужно прибавить ещё два метра на стояк и возможные погрешности. Зная диаметр трубы и её длину, можно посчитать и объём воды, необходимой для заполнения контура. Эта информация понадобится при выборе котла и насоса.

Выбор труб

Выбор труб

Чаще всего встречаются диаметры 16, 20 и 25 мм. Разумеется, чем шире труба, тем больше её теплоотдача и тем лучше она справляется с задачей обогрева помещения, однако следует учитывать и мощность насоса, а также максимальную высоту будущей стяжки.

Способы укладки

Способы укладки

Всего существует четыре схемы укладки труб: змейка, двойная змейка, угловая змейка и улитка.

Змейка и угловая змейка укладываются последовательно, так что в одной стороне комнаты пол будет теплей, чем в другой. Такой способ укладки используется только в небольших помещениях.

Улитка и двойная змейка располагаются иначе: часть контура с тёплой водой соседствует с другой частью, где вода уже начала остывать. Это позволяет распределять тепло более равномерно. Улитка, не имеющая резких поворотов, характеризуется ещё и меньшими потерями давления.

Что стоит учесть при расчёте

Первыми и главными факторами будут размер помещения и его температурные характеристики. Без оценки реальных потерь тепла выполнить точный расчёт будет невозможно. Поэтому обязательно стоит учитывать такие особенности:

• материал, из которого построены стены;
• количество, размер окон и тип остекления;
• температурный режим на улице;
• наличие или отсутствие отопления этажом ниже.

Также необходимая мощность системы будет зависеть от финишного . Ведь разные материалы (например, кафель и дерево) имеют разную проводимость тепла, а температура поверхности пола должна оставаться в районе 30 градусов.

Тёплый пол в деревянном доме

Только при учёте всех этих факторов и внесении корректировок по каждому из них можно произвести качественный расчёт тёплого водяного пола. Сделать точные вычисления и составить подробный проект могут только специалисты. Но чтобы иметь начальное представление о количестве материала и объёмах работ можно использовать онлайн-калькулятор тёплого водяного пола, расположенный ниже. Плюс, не помешает ознакомиться с общей логикой расчёта и укладки такой системы.

Калькулятор тёплого водяного пола

Расчёт теплопотерь

От этого будет зависеть, сколько тепла потребуется помещению для поддержания в нём комфортной температуры и какой мощности должен быть пол, а также котёл с насосом.

Теплопотери

Расчёт очень сложный, так как на теплопотери влияют следующие причины:

• время года и температура на улице;
• вид помещения;
• количество и размер окон;
• напольное покрытие;
• качество утепления ограждающих конструкций: стен, пола, потолка;
• отапливаемое или холодное помещение находится снизу или сверху;
• наличие других источников тепла, например, оргтехники или осветительных приборов.

Для удобства расчёта можно взять усреднённые величины. В хорошо утеплённых домах со стеклопакетами этот показатель составляет примерно 40 Вт/м2, сравнительно тёплые постройки с небольшой теплоизоляцией теряют 70-80 Вт/м2, в старых домах количество теплопотерь увеличивается до 100 Вт/м2 и выше, а новые коттеджи с неутеплёнными стенами и панорамными окнами могут терять до 300 Вт/м2.

Примерно прикинув, на какую цифру ориентироваться, можно приступать к вычислениям, как же восполнить такие потери тепла.

Выводы и полезное видео по теме

О расчете и монтаже теплого гидравлического пола этот видеоматериал:

В видео предоставлены практичные рекомендации по укладке пола. Информация поможет избежать ошибок, которые обычно допускают любители:

Расчет делает возможным спроектировать систему «теплый пол» с оптимальными эксплуатационными показателями. Допустимо смонтировать отопление, пользуясь паспортными данными и рекомендациями.

Оно будет работать, но профессионалы советуют все таки потратить время на расчет, чтобы в итоге система расходовала меньше энергии.

Имеете опыт в проведении расчета теплого пола и подготовки проекта отопительного контура? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте .
