Щелевые полы — описание, виды, монтаж своими руками пошагово

Что такое щелевые полы и зачем они нужны?

Под щелевыми полами обычно подразумеваются комплексные инженерные сооружения, состоящие из двух уровней. Первый отводится под организацию жилой площади для свиней. Второй используется для отвода навоза. Для этой цели специально создаются ванны, а также каналы, по которым собираются продукты жизнедеятельности свиней.

Внешний вид щелевых полов

Покрытия в виде щелевых полов могут быть изготовлены из нескольких видов материалов. Наибольшей популярностью на данный момент пользуются настилы, сделанные из бетона, железа или специализированного сорта пластика. Подходящий материал подбирается в зависимости от целей использования. Для покрытия используются плиты с щелями, ширина которых колеблется от 1 до 2 см. Через эти отверстия и осуществляется отвод навоза.

Заключительная часть

Свиное хозяйство на сегодняшний день считается самым выгодным. Чтобы свиноферма приносила стабильный доход, нужно обеспечить взрослых свинок и поросят всем необходимым. Самое главное — это теплый домик, в котором хрюшкам не будет холодно зимой. Одним из важных моментов в постройке здания является фундамент и половое покрытие, ведь именно на пол животные ходят в туалет, а несоответствующая гигиена и холодный настил могут привести к заражению поголовья инфекционными заболеваниями. Для более детального ознакомления можно посмотреть обучающий видео материал.

https://fermhelp.ru/texnologiya-ukladki-i-raznovidnosti-polov-v-svinarnike/ https://pol-pro.com/poly/shhelevye-poly-dlya-svinarnika-svoimi-rukami.html https://fermoved.ru/svini/pol-svoimi-rukami.html

Обустройство щелевого пола своими руками

Инструменты для создания щелевого пола

Своими руками в свинарнике имеет смысл делать металлический вариант щелевого пола, понадобятся для него такие инструменты:

• основа из металла – шпалы, оцинкованные листы или что-то подобное;
• защитная маска, перчатки, спецодежда;
• сварочный аппарат;
• рулетка;
• электрические ножницы для резки материала – они с успехом заменят более опасную в использовании болгарку.

Чертеж щелевого пола можно увидеть ниже:

Этапы создания щелевого пола

Всю систему устройства щелевого пола нужно продумать еще на этапе строительства свинарника, поскольку копать траншеи для прокладывания ПВХ-труб придется во время закладки фундамента. Выкопав такие траншеи, в них укладывают магистрали и соединяют их. Диаметр труб должен составлять 25-30 см, а класть их надо под небольшим уклоном – 5 мм на 1 м трубы. Уклон делают в сторону навозоприемника.
Чтоб сливать отходы было проще, в наиболее высокой части труб, то есть, в противоположной стороне от навозоприемника, делают воздушный клапан.
Проложив ПВХ-магистрали, к ним крепят сливные горловины

Важно расположить горловины в правильном месте, иначе при строительстве ванн могут возникнуть трудности. Прикрепляется горловина таким образом: в трубе делают отверстие при помощи лобзика, горловину выставляют по уровню и приклеивают к отверстию силиконовым герметиком или ПВХ-клеем, предварительно обезжирив все контактирующие поверхности

Потом, чтоб горловина держалась прочнее, ее дополнительно закрепляют шурупами.
Следующим этапом является теплоизоляция сплавных труб для щелевого пола. Для этой цели используют шлак или какой-либо другой удобный материал. Теплоизолировать магистрали необходимо в обязательном порядке, иначе зимой содержимое в них замерзнет и прорвет систему.
Когда трубы проложены и утеплены, можно приниматься за возведение навозных ванн. Их можно купить или сделать самостоятельно, что будет дешевле. Для постройки навозоприемников нужны бетон и арматура, по форме такие резервуары должны напоминать перевернутую пирамиду, вершина которой будет соединена со сливной горловиной. Такая форма позволит навозу сливаться самостоятельно и полностью при открытии пробки. Можно сделать ванну и другой формы, тогда она будет более вместительной, но менее удобной.
Следующим этапом является возведение самого свинарника. Пол в нем заливают бетоном, после чего над навозоприемниками монтируют металлические решетки. Как и сливные ванны, их можно купить либо сварить самому. Чтоб изготовить решетки, надо запастись болгаркой или электрическими ножницами по металлу, сварочным аппаратом, непосредственно материалом для конструкций.
Сварив и установив решетчатый уровень пола, нужно определить место, куда будет стекать навоз из сливных ванн. В больших свинарниках на фермах для этой цели используют пруды, специально выкопанные для навоза. Изнутри их стенки и дно выкладывают плитами. Сейчас вместо плит также часто используют специальный пакет, который не даст навозу просачиваться в почву. Для небольшого свинарника рыть подобный пруд не обязательно. Вместо него можно сделать колодец с забетонированным дном и стенками, сделанными из поставленных на торец бетонных колец. Колодец такого типа будет вполне вместительным. Также можно купить большую металлическую емкость. Какой бы вы ни предпочли сделать резервуар, постарайтесь, все-таки, откачивать и вывозить отходы как можно скорее. Если навоз будет находится в резервуаре слишком долго, его твердые фракции осядут на дно, откуда достать их будет очень сложно.

Общие принципы и правила монтажа

Создание пола в свинарнике — основная работа в организации всего комплекса, поэтому заниматься им необходимо в первую очередь. Причем это правило действует как при первичном строительстве, так и во время реконструкции фермы. Поскольку во время работы с полом остальные части строения зачастую можно сильно повредить. Помимо этого условия существует еще несколько общих принципов монтажа, которые ни в коем случае нельзя игнорировать.

Схема строения щелевых полов и навозоотделения

Следует обратить внимание на гидроизоляцию и материалы, из которых будет строиться фундамент здания. Навоз представляет собой довольно агрессивную среду, оставляющую довольно неприятный запах. А при неправильно подобранных материалах его воздействие может и негативно отразиться на фундаменте.
В любом фундаменте нужна отмостка под водные очистительные магистрали. Чаще всего в этой роли выступают щебенка или песок. При наличии средств стоит приобрести отвальный шлак на замену первым двум материалам. В результате прессования он утрамбовывается в плотный и единый монолит. Слой щебня или песка должен составлять от 30 см в толщину, а при увеличении размеров фермы эта величина также может вырасти. В случае с отвальным шлаком его толщина может быть поменьше.
Сверху на готовый фундамент и отмостку настелить гидроизоляционный слой. Самым простым вариантом является рубероид.
Далее связывается каркас из арматуры, который заливается бетоном. Если в качестве пола предполагается устанавливать бетонные плиты, то дополнительную гидроизоляцию для них можно осуществить с использованием битума.
Высота стенок ванн для сбора навоза не должна быть меньше 60 сантиметров.
Все стыки на поверхности ванной, в каналах, а также различные щели замазываются битумом.
Щелевые плиты необходимо укладывать с уровнем. Если покрытие будет установлено с уклоном, это может травмировать животных.
При выборе фундамента необходимо уделять внимание тому типу плит, которые планируется устанавливать. От материала — металла, железобетона или пластика — зависит и степень нагрузки на основание строения. При неправильных расчетах фундамент может не выдержать веса и животных, и плит одновременно.
Если верхний настил делается из дерева, животным, конечно, будет тепло и удобно. Но такое покрытие не может эксплуатироваться более 3 лет. Дерево хорошо впитывает влагу и, соответственно, неприятные запахи. Плюс менее устойчиво к износу. Поэтому деревянные настилы стоит делать съемными, чтобы их можно было в любой момент отремонтировать или полностью заменить.

Деревянный настил имеет короткий срок годности

Разновидности

Выделяют три разновидности щелевых покрытий, которые чаще всего устанавливают в свинарниках.

Пластиковые

Наиболее современными считаются полы, изготовленные из высокопрочного пластика. Сделать их самостоятельно невозможно, так как при их изготовлении используется специальное оборудование. Пластиковый пол обустраивают в небольших свинарниках. Если помещение имеет большую площадь, пластик использовать не стоит. Этот материал может потрескаться под нагрузкой большого количества животных.

Главным отличием изделий из пластика считается их низкая теплопроводность. Благодаря этому внутри сарая будет удерживаться высокая температура даже в зимнее время.

Металлические

Такие щелевые покрытия изготавливаются из чугуна или оцинкованного металла. Несмотря на то, что они не очень распространены, такие изделия считаются наиболее надежными. Они выдерживают любые нагрузки и справляются с механическими повреждениями. Также железо не впитывает влагу, и поэтому внутри сарая не будет пахнуть навозом.

Единственный недостаток — коррозия, которая появляется в помещениях с высокой влажностью.

Бетонные

В крупных фермах чаще всего используют напольные покрытия из бетона. Они способны справиться с большими весовыми нагрузками. Для небольших ферм такие полы не подойдут. Недостатками бетонных конструкций считается их дороговизна и сложность изготовления.

Требования к полу в свинарнике

Чтобы свиньи не болели и условия содержания были комфортными для животных, к полам предъявляются требования:

• Пол должен обладать низкой износоустойчивостью, тогда срок его службы будет долговечным.
• Основные правила – безопасность для животных. Приемлемые колебания ширины щелей от 10 до 20 мм. Если их сделать больше, копытца поросят будут проваливаться, а взрослые животные могут цепляться ими, а это чревато серьезными травмами. Продолжительность таких щелей не более 15 см.
• Наличие нижнего яруса обязательно, там будут собираться отходы жизнедеятельности животных. Достаточная его высота 60 см, этого будет вполне достаточно. Обычно это емкость с уклоном до 50 см, для того, чтобы отходы сливались самостоятельно. Изготавливают ее из любого материала, но желательно, чтобы он обладал низкой гигроскопичностью и не впитывал запахи, тогда уборка и дезинфекция не будет представлять трудностей.

Играет немаловажную роль, из чего выполнена установка пола и площадь помещения, где он будет находиться.

Полы в свинарнике должны быть хорошего качества

Пластиковый

Пластиковые покрытия полов становятся лидерами по использованию. Они пользуются популярностью, так как:

• легко монтируются;
• возможен любой вариант комплектации;
• доступность, их выпускают много организаций;
• невысокая стоимость;
• для перевозки не нужен специальный транспорт;
• обладают большей устойчивостью и не скользят;
• благодаря своей текстуре пол теплый, не излучает холода.

Такой щелевой пол используют для поросят, находящихся со свиноматкой и на доращивании. Пластиковые щелевые полы рассчитаны на животных со средним весом. Сделать такой настил своими руками невозможно.

Для его производства нужна специальная форма и оборудование.

Поэтому его можно приобрести только в готовом виде.

Свинарник с пластиковым полом

У фермеров появилась альтернатива бетону — пластиковые емкости для этой цели. Их можно смонтировать из панелей и установить под перфорированный ярус. Щелевой пол с пластиковым поддоном помогает поддерживать гигиеническую чистоту в помещении, дополнительно утепляет его из-за низкой теплопроводности пластика.

Из пластика изготавливают даже верхний ярус щелевого пола. Это решение подойдет для помещения с поросятами или мелкими породами свиней, потому что крупные и тяжелые представители свиного царства просто раздавят материал. У готовых полов есть недостатки: стандартные размеры, невозможность монтировать несколько частей в единое целое, но для определенных случаев это неплохой вариант, чтобы сделать полы в свинарнике, если не начата заливка фундамента. Тогда можно подогнать размер помещения под заводские размеры пластиковых покрытий.

Пол из бетона

Полы из железобетона можно сделать щелевого вида, его основой являются плиты из бетона с арматурой внутри. Такой вид полов используют в крупных хозяйствах. Поверхность из бетона служит около 15 лет, так как этот материал считается износоустойчивым. Он не впитывает запахи, выдерживает значительные нагрузки, так как взрослое животное может иметь большой вес. Такой пол подходит для содержания взрослых особей, а молодняк может перемерзать, и болеть. Такие полы приобретают в готовом виде, так как самостоятельное сооружение слишком сложное. Своими руками можно установить готовые плиты.

Основные требования при сооружении пола в свинарнике

Чтобы избежать заболевания животных, их необходимо содержать в комфортных условиях, поэтому при сооружении пола в свинарнике, необходимо соблюдать определенные правила.

1. Чтобы покрытие было долговечным, нужно выбирать износоустойчивый материал.
2. Поверхность должна быть безопасной для животных, допускается максимальное щелевое расстояние до 20 миллиметров. При больших щелях, копыта свиней могут провалиться, и травмироваться.
3. Необходимо создать нижний ярус, в котором скапливаются отходы животных, его высоту можно сделать около 60 сантиметров. Эту поверхность делают под уклоном, чтобы отходы сходили к очистительной канаве. Нижний слой изготавливают из такого материала, который не впитывает запахи, тогда убора не будет затрудненной.
4. Перед тем как самостоятельно укладывать пол в свинарнике, нужно узнать различные виды поверхностей, а затем определить, какая лучше всего подойдет для этих целей.

Разновидности щелевых полов для свинарника

Бетонные щелевые полы

Это – самая часто встречающаяся разновидность щелевого пола, которая обустраивается в свинарниках и коровниках. Чаще всего бетонные полы можно найти именно в новых помещениях.

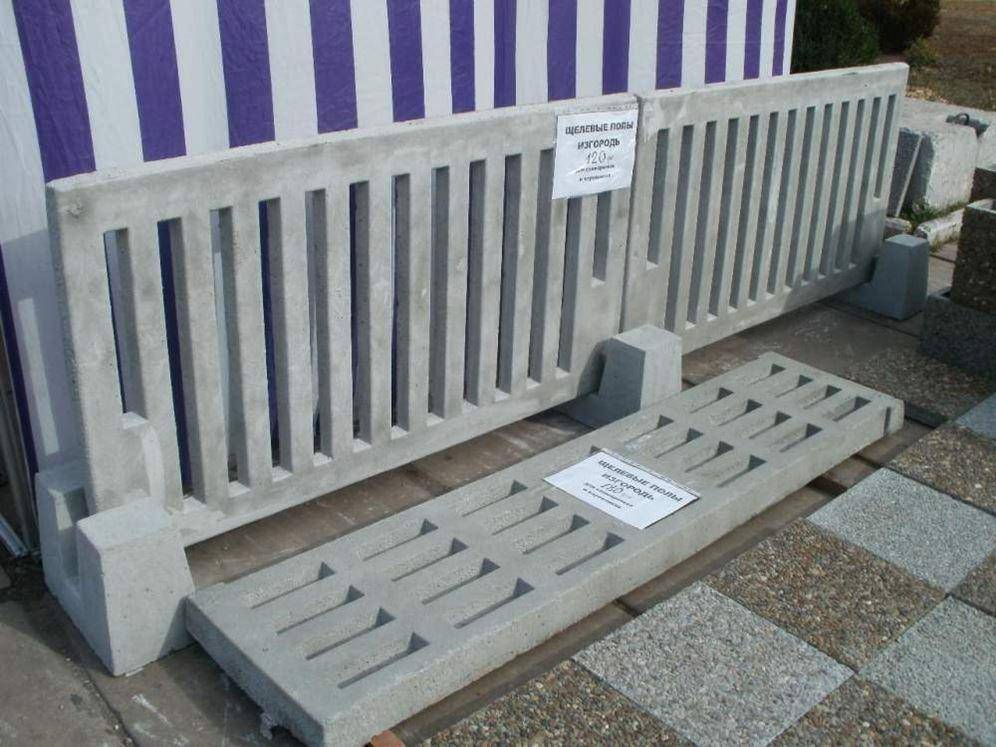

Бетонные плиты щелевого пола

Плюсы

1. Этот вид покрытия создается из надежных, прочных армированных бетонных плит.
2. Срок службы бетонного щелевого пола – минимум 15 лет, а допустимая нагрузка составляет около 600 кг/м².

Минусы

1. Основной недостаток щелевого пола из бетона – невозможность содержания на нем молодых поросят. Вернее, содержать-то можно, но только здоровья у животных от этого не прибавится. Таким образом, щелевой пол из бетона годится только для взрослых свиней.
2. Еще одним недостатком щелевого пола из бетона является сложность монтажа своими руками. Дело в том, что физически это достаточно трудозатратное мероприятие, ведь бетон – материал очень тяжелый.

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Бетонные щелевые полы лучше всего использовать на крупных фермерских хозяйствах. Подобные покрытия способны выдерживать колоссальную нагрузку. К тому же бетон может эксплуатироваться достаточно длительный срок, поскольку это очень прочный материал, который не впитывает запахи.

Размеры и стоимость бетонных щелевых полов

Пластиковые щелевые полы

Самый современный тип щелевых полов, который, как нетрудно догадаться, изготавливается из полимерных материалов.

Пластиковые щелевые полы

Плюсы

Данный вид покрытия быстро пришелся по душе владельцам сельскохозяйственных животных, т. к. обладает массой достоинств:

• решетчатые панели легкие;
• они просты в монтаже;
• купить такие панели проще, чем бетонные, и проще доставить к месту назначения;
• доступная стоимость;
• низкая теплопроводность, за счет чего полы лучше сохраняют тепло, что актуально в зимнее время года. Именно поэтому такие полы – отличный вариант для содержания молодых животных, у которых иммунитет еще не окреп.

Минусы

• недостаток пластиковых щелевых полов заключается в определенной хрупкости покрытия – панели рассчитаны только на животных средней весовой категории;
• самостоятельно создать заготовки для щелевых полов из пластика не получится – технология их производства довольно сложна.

Пластиковые щелевые решетки для полов свинофермы

Металлические щелевые полы

Редко встречающийся вид решетчатых полов, обустраиваемый в помещениях для сельскохозяйственных животных.

Пример металлического щелевого пола

Плюсы

1. Металлические полы, как ни странно, подходят для кормящих свиней – у них повышенная температура тела и некоторая прохлада пола будет только облегчать жизнь животных. Однако малыши не могут находиться на голом металле, а потому стоит строго разграничивать зоны, где матка кормит их и где она может находиться одна. Полы в этих местах должны быть разные. Отличный вариант – комбинация металла и пластмассы.
2. Металлические решетчатые полы можно создать самостоятельно, если есть сварочный аппарат, металл и желание с ними возиться. Это позволит сэкономить определенные денежные средства, но лучше такие полы обустраивать только в летнем помещении.

Минусы

1. Материал очень холодный и скользкий.
2. Изготавливаются решетчатые полы из чугуна или оцинкованного металла и устанавливаются только в отапливаемых помещениях, иначе даже качественная и теплая подстилка не спасет питомцев от переохлаждения.

Железный пол

Деревянные щелевые полы

Это самый старинный вид щелевых полов, который может быть обустроен в свинарнике. Изготавливается такое покрытие из толстых и плотных досок, которые располагаются на небольшом расстоянии (1-2 см) друг от друга.

Деревянный щелевой пол

Плюсы

• монтируется довольно просто и быстро;
• низкая стоимость.

Минусы

• недолговечность;
• ненадежность;
• риск травматизма питомцев;
• высокие показатели впитываемости запахов и жидкостей;
• сложность очистки от загрязнений.

Этапы создания пола

При постройке пола из бетона поэтапно выполняют следующие действия:

1. Выкапывают яму под фундамент и под экскременты.
2. Определяют уровень уклона.
3. Делают опалубку.
4. Засыпают яму песком и гравием.
5. Утрамбовывают и поливают все водой.
6. Еще раз трамбуют, дают смеси подсохнуть.
7. Кладут 2-3 слоя рубероида.
8. Замешивают цемент и песок (используют материалы, не дающие осадки).
9. Получившейся смесью заливают пол.

Чтобы настил получился более прочным, на рубероид устанавливают арматуру или кладут поверх смеси из песка и гравия битый кирпич. Толщина цементной стяжки не должна быть меньше 5-7 см. Навозную яму цементируют изнутри или обкладывают оцинкованными листами.

Конструкции из пластика

Пластиковые щелевые полы начали использоваться не так давно, однако успели завоевать сердца многих заводчиков, благодаря доступной цене и простоте установки. Монтаж пластикового щелевого пола не требует особых навыков. Такой настил не скользит и обладает высокими гигиеническими качествами.

Пластиковые щелевые полы прекрасно подходят для содержания свиней с молодняком подсосного возраста. Конструкция имеет дробный рельеф, поэтому даже самый маленький поросенок не сможет получить травму при передвижении по такому настилу. Используются для содержания хрюшек средней весовой категории.

Приобрести пластиковые щиты можно только в готовом виде. Сделать их своими руками попросту не получится. Крепления соединяются между собой еще на стадии литья.

Преимущества пола Кнауф

Строительные материалы, которые производятся компанией Кнауф, имеют широчайшее распространение на территории нашей страны. Они отличаются безупречным качеством, в ассортименте продукции Кнауф имеется несколько десятков разновидностей сухих смесей, грунтовки, листовые материалы (пазогребневые, гипсокартонные, гипсоволокнистые листы).

Пол кнауф. Монтаж за 1 день

Насыпные полы, производимые этой компанией, представляют собой экологически чистый, пожаробезопасный материал с отличными термо- и звукоизоляционными свойствами. Применяются они как в капитальном строительстве, так и при проведении ремонтных работ. Полы от Кнауф имеют следующие положительные качества:

• огнестойкость. Плиты ГВЛ не подвержены горению;
• экологичность;
• простой монтаж с минимальными временными затратами;
• соответствие самым высоким строительным стандартам;
• создание оптимального микроклимата;

• полы Кнауф можно начинать эксплуатировать сразу после монтажа;

• можно использовать любой материал для устройства чистового покрытия: ламинат, ковролин, паркет, керамогранит, или линолеум;

• для настила такого пола не требуется тщательной подготовки поверхности, в технологическом процессе монтажа нет операций, требующих приготовления каких-либо растворов;
• при эксплуатации покрытие не деформируется, не скрипит, на нём не бывает трещин и разломов. Общий вес полов небольшой и не создаёт значительной нагрузки на перекрытия и несущие конструкции;
• монтаж пола можно производить зимой в неотапливаемом здании, главное чтобы в нём не было большой влажности.

И ещё один немаловажный плюс – это самое малозатратное половое покрытие.

Подготовка к строительству пола

Если вы планируете создание щелевых полов из бетонных или пластиковых блоков, их лучше купить готовыми и потом смонтировать. Металлические решетки можно сварить самостоятельно.

Вам понадобятся оцинкованные металлические или чугунные заготовки толщиной не менее 5 мм, ножницы по металлу, рулетка, защитная одежда и сварочный аппарат с электродами.

Рулетка и крепеж (гвозди или саморезы) пригодятся для монтажа всех типов покрытия, кроме цементного.

Если вы не обладаете навыками работы с металлом, подумайте о деревянных полах. Вам понадобится ножовка или пила, отвертка или шуруповерт.

Если вы решили сделать пол из бетона, запаситесь песком, щебнем, цементом или купите готовую смесь. Не обойтись без утеплителя (например, керамзита или пеностекла) и изоляции (рубероида или полиэтиленовой пленки). Пригодится корыто и лопата для подготовки бетона, устройство для трамбовки грунта.

Крепление горловин

Устройство щелевых полов в свинарнике необходимо в первую очередь для того, чтобы облегчить работу по уборке станков. Навоз после монтажа такого покрытия будет проваливаться вниз и при открытии пробки уходить в трубу. Чтобы обеспечить такой его отвод, в магистрали нужно сделать принимающие горловины для каждой ванны.

То есть перед тем как приступать к утеплению трубы и засыпке ее землей, в ней нужно в первую очередь проделать отверстия под слив. Размещение последних следует рассчитывать самым тщательным образом. В противном случае в последующем при сборке сети навозоудаления могут возникнуть проблемы с монтажом ванн.

Просверливать отверстия в пластиковой магистрали проще всего лобзиком. Сами горловины вставляют в них по уровню. Предварительно пластик обезжиривают. Закрепить горловины слива в отверстиях можно на силикон или, к примеру, клей ПВХ.

Из природных материалов

Такой пол будет холодным и быстро превратится в хлюпающую вонючую навозную грязь. Убирать его — мучение. К тому же свиньи могут его прокопать и удрать. Годится он лишь в качестве временного варианта для нескольких хрюшек и при толстом слое подстилки.

Теплыми, удобными и экономичными полами будут деревянные покрытия. Их делают из досок толщиной 50-60 мм. Сбивают их в сплошной щит или с минимальным зазором.

Но древесина быстро впитывает запахи, разбухает от мочи и влажности, в итоге стремительно разрушается. Частое мытье только убыстряет порчу.

Из всех перечисленных типов покрытий наиболее подходящим вариантом для самостоятельного изготовления считается металлический пол. Прежде чем его создать, необходимо подготовить материалы и инструменты, которые понадобятся для выполнения работ. К ним относятся:

• металлическая основа в виде оцинкованных листов толщиной пять миллиметров;
• перчатки;
• маска для защиты глаз;
• рабочая одежда;
• рулетка;
• сварочный аппарат;
• болгарка, при помощи которой будут нарезаться железные листы.

Пол из бетона

Полы из железобетона можно сделать щелевого вида, его основой являются плиты из бетона с арматурой внутри. Такой вид полов используют в крупных хозяйствах. Поверхность из бетона служит около 15 лет, так как этот материал считается износоустойчивым. Он не впитывает запахи, выдерживает значительные нагрузки, так как взрослое животное может иметь большой вес. Такой пол подходит для содержания взрослых особей, а молодняк может перемерзать, и болеть. Такие полы приобретают в готовом виде, так как самостоятельное сооружение слишком сложное. Своими руками можно установить готовые плиты.

Покрытие из металла

Для обустройства щелевого пола используют чугун или обычный металл. Такой материал применяют, в крайнем случае, так как поверхность будет холодное, а это не совсем благоприятное условие для животного. Такие полы будут идеальными для кормящей матки, так как её температура тела в этот период постоянно поднимается, прохладное покрытие оказывает успокаивающее действие. Металл можно укладывать только там, где находиться свинья, а поросята не должны к нему прикасаться, иначе из-за холода они могут заболеть. От этой платформы напрямую выводится специальный слив для отходов. Металл можно комбинировать с пластиковым материалом, то есть соорудить железную решетку, и сделать поддон из пластика.
