Достоинства и недостатки
Укладка петель теплого пола одиночным змеевиком
К основным достоинствам водяного пола можно отнести его надежность и долговечность. К тому же – малый расход электроэнергии. Но в то же время такой пол сложно монтировать, а необходимость подключения к водоснабжению снижает, а то и полностью исключает возможность его установки на последних этажах зданий. Дело в том, что уровень пола ниже уровня системы водоснабжения. Поэтому, чтобы вода в полу была постоянной температуры, ее нужно сбрасывать в систему водоснабжения и получать новую порцию.
Укладка петель теплого пола одиночным змеевиком
Укладка петель теплого пола спиралью
Для этого ставится насос, который и будет возвращать воду из труб пола в систему. Для правильного функционирования пола необходимо, чтобы в общедомовой системе поддерживалось стабильное давление, и сопряжение пола с системой было точным. То есть мощность нагнетающего насоса должна быть подобрана правильно и работать он должен бесперебойно.
Комплект водяного теплого пола
Электрические полы отличает простота монтажа и минимум комплектующих. Но есть и существенный недостаток – большое потребление электроэнергии. Впрочем, электрические полы чаще всего используют в качестве дополнительных. Поэтому на этот недостаток можно особого внимания не обращать.
Особенности подключения конструкции к источнику тепла
В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.
Схема подключения терморегулятора
Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.
Расположение котла в отдельном помещениии
Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.
Электрический котел в работе
Отопление дома без насоса. Два проверенных временем варианта
До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.
Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.
Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.
Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.
Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.
Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.
Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.
Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.
Сегодня можно выделить две основные системы отопления дома без насоса.
Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.
Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.
Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.
Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.
Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.
На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.
В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.
Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.
Благодарим Вас, что дочитали эту статью!
Схема подключения коллектора теплого пола
Коллектор – это смесительный узел (пара металлических гребёнок с отводами), задача которого разводить потоки воды по комнатам. Гребёнки можно наращивать в зависимости от потребностей.
Коллекторная система теплых водяных полов прячется в специальный вертикальный шкаф, монтирующийся в стену и/или за гипсокартон.
Схема подключения коллектора
Разводка труб делается с учётом расположения мебели и особо холодных мест в комнате.
Для равномерного распределения тепла, трубы укладывают в виде спирали (или улитки). Укладка труб змейкой, неравномерна, но позволяет сильнее подогреть желаемые участки помещения.
Варианты для квартир
Бывали случаи, когда смонтированный тёплый пол в одной квартире, оставлял без тепла жильцов в других квартирах.
Поэтому жители многоэтажек не всегда могут в полной мере пользоваться возможностями тёплого пола.
Допустимый вариант: подключение тёплого пола на 1-м этаже при верхней разводке горячей воды, либо на последнем этаже при нижней разводке, так как в этих местах вода поворачивает в обратное течение.
Без ущерба для окружающих можно сделать тёплым пол в одной комнате (например, в ванной), т.е. забрать небольшой объём горячей воды.
В частном доме
При автономном отоплении, хозяин имеет больше свободы в монтаже тёплого пола.
Первый вариант – дом можно отапливать только тёплым полом. Простейшая схема подключения – это когда один коллектор объединяет трубы подачи теплоносителя, а второй – трубы обратки.
Укладка водяного теплого пола в частном доме
Если теплый пол монтируется без радиаторов, то в такой системе сложно регулировать температуру подачи воды из котла.
Даже перекрыть полностью кран нельзя – теплу куда-то нужно деваться. Придётся регулировать температуру степенью прогрева котла, а это очень сложно, не каждый котёл это позволяет. Да и система получается инертной.
Если в доме планируется отопление, совмещённое с радиаторами, то тёплый пол нужно подключать в обратный ток, идущий от батарей.
Трехходовой клапан
В такой схеме устанавливается трёхходовой клапан, в котором есть термодатчик и термоголовка.
Прогоняет воду по системе циркуляционный насос. Без него система с трёхходовым клапаном имеет малую проходимость и может хорошо прогревать только 2-3 параллельные ветки.
Также длина трубопровода без насоса не должна быть больше 35-40м.
Двухходовой клапан
Двухходовой, или питающий клапан, тоже имеет термоголовку с датчиком. В отличие от предыдущего устройства, двухходовой клапан подмешивает холодную воду в систему не постоянно, а только при открытии крана.
В такой схеме необходимо установить байпас. Если давление будет зашкаливать на входе в коллектор, клапан откроется и выбросит в обратку какое-то количество воды.
То, что пол никогда не будет перегретым, продлит срок его службы.
Двухходовой и трехходовой клапаны
У клапана небезграничная пропускная способность, поэтому есть ограничения по площади обогрева – не больше 200 м2.
Основные принципы подключения коллектора
Шкаф с коллектором нужно установить так, чтобы в будущем к нему оставалась возможность доступа.
- На коллектор устанавливаются запорные краны, после чего подключают подачу и обратный ход воды.
- Трубы с коллектором соединяются компрессионными фитингами на резьбе. Трубы различных диаметров соединяются при помощи переходников и универсальных фитингов.
- Держать температуру и давление под контролем помогут термометры и манометры, установленные рядом с запорными кранами.
- Смесительный насос нужен для снижения t воды при её перегреве (он разбавляет горячую воду, холодной). Устанавливать его нужно на участке между коллектором подачи и подводящей трубой. Для забора холодной воды, третий выход насоса идёт на отдающий коллектор.
- Если тёплый пол буде во всём доме, то небольшие комнаты нуждаются в собственных распределительных узлах. Также отдельные коллекторы монтируются для каждого этажа здания.
Запорные краны может заменить термостатический смеситель. Он обеспечивает пропускную способность крана без резких скачков.
Какой бойлер выбрать?
Для конструкции тёплых водяных полов модель проточного электрического бойлера практически не пригодна. Главный недостаток — значительное потребление электроэнергии.
Единственный подходящий вариант для тёплых полов — накопительный нагреватель воды. Выбирая вид тена внимание следует уделять мощности оборудования, от этого зависит на сколько интенсивно и быстро производится нагрев теплоносителя, а также его объём. При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит
Его можно применять только для небольших помещений — ванна или туалет
При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет.
Второй момент, которому нужно уделять внимание при покупке — объём бака. Чем больше количество получаемого горячего теплоносителя, тем реже будет происходить периодическое включение водонагревателя, чтобы способствует экономии ресурса
Система отопления с принудительной циркуляцией
Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:
- Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
- При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.
К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.
Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:
- В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
- При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
- Позволяет использовать устройства большей мощности.

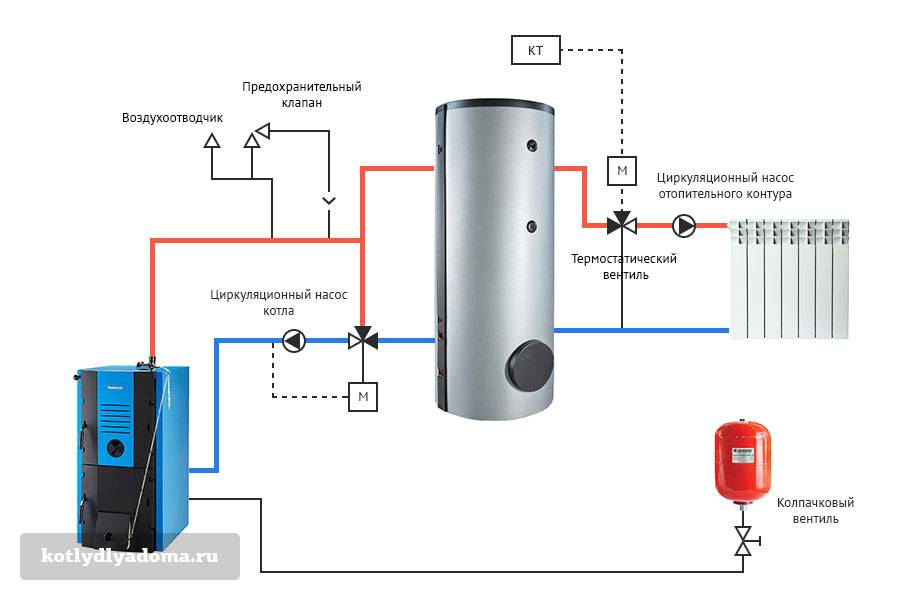

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:
Фото 4: Обвязка по схеме с принудительной циркуляцией
Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.
Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.
Узнайте как работает водяной теплый пол в зависимости от вида подключения.
Модульная схема по деревянному основанию
Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.
Теплый пол на деревянном основании
Фото укладки труб теплого пола
Врезка в однотрубную систему с дополнительным насосом
Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.
Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:
- раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
- на кольце размещено не более 5 радиаторов;
- петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
- места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
- степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).
Чертеж разводки теплого пола и однотрубного отопления радиаторами
В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса.
Устройство модуля подключения
Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.
Основные составляющие:
- циркуляционный насос;
- перепускной клапан;
- воздухоотводчик;
- фильтр;
- смеситель;
- запорные краны.
Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.
К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:
- точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
- между обратной и подготовленной — смешанной водой постоянный байпас;
- внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
- собственная защита от перегрева;
- встроенные сетчатые фильтры;
- крепление в любом положении.
Площадь обогреваемых полов зависит от мощности выбранного насоса.
Структура системы
Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.
Водяной теплый пол по деревянному перекрытию
Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.
Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.
Структура теплого пола, выполненного монолитным способом
Как видите, пирог пола при монолитном исполнении состоит из:
- чернового основания;
- фольгированного утеплителя;
Фольгированный утеплитель
- системы труб с теплоносителем;
- пескоцементной стяжки.
Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.
Что влияет на энергопотребление теплого пола
Принцип работы водяного пола
Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.
Схема работы водяного теплого пола
Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.
- Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
- Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
- Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.
Коллектор для теплого пола
Какие трубы для тёплого пола лучше
В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:
PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;
Трубы для теплого пола (PEX)
- PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
- PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;
Металлопластиковые трубы PERT/AL/PERT
очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.
Нержавеющая гофрированная труба
Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.
Варианты укладки труб теплого пола
Выводы и полезное видео по теме
Обзор способов подключения:
Вариант подключения контура без коллектора:
Как собрать насосно-смесительный узел
При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.
Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.
Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои в блоке ниже, добавляйте фотографии и рекомендации.
Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.
Заключение
Подводя итоги можно сказать следующее. Схемы подключения теплых полов в наших квартирах и домах могут отличаться, однако, принципиальных отличий в данном случае нет. В зависимости от того, как вы планируете использовать данную схему отопления, зависит то, каким образом будет осуществляться разводка, схема укладки водяной трубы и подключение к источнику горячей воды.
Следует напомнить, что подключение к централизованной отопительной магистрали запрещено, с технологических мотивов. На рисунке видно, как можно добиться желаемого, однако сможет ли в вашем доме после этого батареи отопления у соседей работать с той же эффективность, вопрос открытый.
Максимально возможный эффект водяные теплые полы дают при использовании автономных источников нагрева. Газовые котлы являются лучшими источниками тепла. Виду того, что для теплого пола максимально допустимая температура нагрева теплоносителя достигает 45-50С, можно использовать котел небольшой мощности.
При правильном монтаже, используя обычную схему теплого пола, можно надолго себя обеспечить комфортом. При соблюдении нормальных условий эксплуатации, ваш греющий пол способен будет работать 30-50 лет.
