Теплые полы для бани

Монтаж теплого пола в бане

Утепление пола в бане в независимости от вида выбранной системы, как правило, выполняется по общим правилам, но есть и свои нюансы. Для любого варианта теплого пола необходимо положить слой теплоизоляции, а лучше предусмотреть также слой гидроизоляции. Гидроизоляция предотвратит образование в системе конденсата, который отрицательно влияет на конструкцию пола. В качестве гидроизоляции можно использовать толстую полиэтиленовую пленку. Теплоизолятором для теплых полов может быть:

• пенополистирол;
• минеральная вата;
• керамзит;
• пенофол.

Последний теплоизолятор – это новый материал на строительном рынке. Его одна сторона покрыта фольгой, а другая представляет собой самоклеящийся слой.

Достоинства и недостатки установки водяного пола в бане

Водяной пол с подогревом обладает следующими достоинствами:

• Устройство пола с водяным обогревом в бане дает возможность при небольших расходах охватить значительно большую площадь, чем в альтернативных вариантах.
• Система отопления всего помещения находится внутри пола.
• В сравнении с электрическим теплым полом, применение данной системы способствует значительной экономии энергоресурсов.
• Распределение тепла по всей площади пола производится равномерно (это действует лишь при спиральном способе укладки труб).

К недостаткам системы водяного пола в бане можно отнести:

• Сложность монтажа. При способе укладки труб меандрами производится много крутых изгибов, и соблюдать максимальное расстояние между трубами становится достаточно сложно.
• Использование водяного насоса. В системе водяного пола циркуляцию теплоносителя обеспечивает водяной насос, использование которого увеличивает потребление энергоресурсов.
• В зависимости от источника обогрева, регулировка температурного режима в таком полу может быть усложнена.
• При возникновении течи в системе очень сложно обнаружить источник ее появления.

Теплый пол в бане от банной печи

Как уже говорилось, для системы теплых полов обязательно наличие котла. Но в случае с баней его роль может играть печь. Недостатком такого варианта является то, что в этом случае тепло будет тратиться на обогрев полов, следовательно, прогрев парилки будет медленнее.

Для теплых полов у печи обязательно над топкой должен быть теплообменник. Также понадобятся циркуляционный насос (не нужен, если печь находится ниже уровня пола), трубы.

Недостатком использования печи для обогрева полов является то, что в ней нельзя регулировать температуру как в котле. Оптимальная температура теплых полов – +40°С, в печи же вода нагревается до +100°С, поэтому также рекомендуется установить смесительный узел.

Размеры теплообменника, который можно вмонтировать в печь, далеко не всегда достаточные, поэтому рядом с ней нужно монтировать аккумуляторный бак.

Теплый пол в бане от печки (схема):

Электрический теплый пол в бане

Электрические полы бывают двух типов:

• пленочные;
• с кабелем.

Пленочная электрическая система отопления – это самый простой и менее затратный вариант. Инфракрасная пленка продается в рулонах, достаточно положить ее на любую поверхность и постелить. Кроме того, для таких полов не нужно делать полноценную бетонную стяжку, можно обойтись тонким слоем. Если из строя выйдет один нагревательный элемент, то все равно будет обеспечен качественный и равномерный обогрев пола, т. к. элементы подключаются параллельно.

Кабельный подогрев сделать проще, чем водяной, но по ремонту он такой же сложный.

Электрические теплые полы при монтаже обходятся дешевле, чем водяные, но в эксплуатации они дороже.

Электрический теплый пол в бане под плитку подходит отлично, но устанавливать на него деревянные полы не рекомендуется: древесина имеет низкую теплопроводность, поэтому полы будут плохо прогреваться.

Монтируем лаги пола или зальем стяжку

Есть множество разногласий относительно того, каким должен быть пол в бане — бетонным или деревянным. Все зависит от режима эксплуатации и, скорее всего, вам придется комбинировать разные виды покрытий в разных помещениях.

Пол из натурального дерева считается для бани наиболее естественным и теплым, особенно учитывая внутренний антураж. Тем не менее срок его службы куда ниже, чем у бетона, особенно в условиях постоянного намокания. Можете быть уверены, что вы не пожалеете о бетонном полу в душевой. Для парилки он тоже подходит как нельзя лучше: будет возможность обливаний и возникнет меньше трудностей с установкой печки. А чтобы ногам было тепло и комфортно, сверху бетонный пол можно накрыть дощатыми трапами.

Для предбанника и комнаты отдыха рекомендуется утепленный дощатый пол. Всевозможные имитации дерева вроде ламината и паркетной доски здесь лучше не использовать, а вот линолеум или виниловая плитка будут весьма уместны. Возможны варианты с лакированным полом из пазо-гребневой доски, в любом случае несущую систему и черновой пол лучше сделать деревянными, а готовое покрытие поднять на 3–5 см выше уровня парилки и душа.

Непроливной пол в парилке

Непроливной пол в парилке — настил из шпунтованной доски и организованным стоком. Доски настилают с уклоном в сторону слива. Слив в полу — бетонный или металлический (реже) желоб. Уклон доски небольшой — 1 см на метр. Больше не нужно.

Как устроены непротекающие полы в бане — в парилке или душевой/помывочной

То есть, конструктивно это обычный деревянный пол. За исключением того, что надо делать сток. Его делают либо у противоположной от полка стены, либо как на рисунке выше, посередине.

Утепление пола в бане такой конструкции аналогично описанному выше. За тем исключением, что:

• Теплоизоляционный материал надо защищать от влаги, которая все равно просачивается сквозь деревянный настил. Но также надо выводить влагу, которая уже туда попала. Так что снова нужна мембрана с односторонней проводимостью. Ее кладут так, чтобы влагу в утеплитель не пускать, но выпускать пары. Снизу, кстати, под утеплителем, если грунт у вас открыт, а не сделана бетонная подготовка с расстеленной гидроизоляцией, тоже мембрана нужна. Ее прибивают как описано выше.

• Между верхним краем теплоизоляционного материала и настилом пола должен быть воздушный зазор. Он нужен для того, чтобы влага, которая оседает на мембране, могла испаряться. Обеспечивается вентзазор деревянными рейками (толщина не менее 20 мм), которые набиваются поперек лаг.

Как утеплить полы в бане и чем: схема утепления пола по лагам

В общем, пирог стандартный. То есть, утепление пола в бане делаем по обычной схеме. Вся разница в толщине утеплителя и наличии желоба для стока. А толщина утеплителя в парилке берется с учетом того, что надо как можно быстрее ее нагреть. Поэтому обычно берут на 50% больше слой, чем для обычных помещений.

Водяной теплый пол в бане

Это наиболее популярный среди всех видов теплых полов. В отличии от электрического, он не создает электромагнитных полей. Человек и так окружен различной бытовой техникой, электрической проводкой и т.д., поэтому не следует создавать дополнительный источник электромагнитных полей.

Другим преимуществом теплого водяного пола является экономичность. Для его функционирования необходимо нагреть теплоноситель до температуры 30-45°C, что позволяет сократить затраты на нагрев. В отличии от радиаторной системы отопления, где необходимо нагреть теплоноситель до температуры 60-70°C. К тому же, нет надобности в нагревании верхних слоев воздуха. Все это может сократить затраты на отопление на 15-20%.

Бетонная система («мокрый» теплый пол)

Важно! Толщина всей бетонной стяжки должна быть, как минимум 50 мм, а расстояние от края отопительной трубы до верхнего слоя 30-70 мм. Это связано с инерционностью теплого пола, более толстую стяжку придется долго нагревать

• Нижний слой (бетонная плита перекрытие);
• Теплоизоляция (пенополистирольные маты от 20 до 100 мм). Благодаря теплоизоляции уменьшается тепловой поток вниз, практически все тепло «уходит» наверх;
• Арматурная сетка с величиной ячейки 50х50 мм, к которой при помощи пластиковых хомутов крепиться труба отопления;

Сетка арматурная.

• Бетонная стяжка;
• Декоративное покрытие.

Настильная система («сухой» теплый пол)

Идеально подходит для деревянной бани и других построек из дерева. Конструкция бани включает деревянные лаги, которые не рекомендуется перегружать бетонной стяжкой. К тому же, такая система монтируется гораздо легче и быстрее, т.к. нет необходимости ждать несколько недель, пока высохнет бетон.

Настильная система состоит из следующих слоев:

• Между перекрытиями (лагами) укладывается утеплитель, который не дает теплу уходить вниз;
• Пенополистирольная пластина;
• Тепло распределительная панель из оцинкованной стали, либо алюминия со специальными каналами, в которые укладываются трубы отопления. Канал плотно облегает трубу, тем самым обеспечивая максимальный теплосъем;
• Декоративное покрытие.

Преимущества настильной системы теплый пол для бани:

• Нагрузка на лаги в 10 раз меньше по сравнению с бетонным теплым полом. Вес бетонного пола около 300 кг/м², вес «сухого» около 30 кг/м²;
• Занимает меньшую площадь, что выгодно при низких потолках в помещении;
• Малая инерция позволяет системе быстрее реагировать на команды контроллера;
• Быстрый, дешевый монтаж.

• Высокая стоимость материалов. Цена материалов в 1,5-2 раза выше, чем у бетонной системы;
• Более низкая теплоотдача (50-60 Вт/м²). Это на 10-15% ниже чем у бетонного пола. Это связано с тем, что между тепло распределительными пластинами существует небольшой зазор, где нет теплоотдачи.

Два способа укладки труб:

1. Улитка. Является наиболее оптимальным способом укладки, благодаря которому происходит равномерное распределение тепла по помещению. К тому же, максимальный угол изгиба отопительных труб составляет 90°, что положительно влияет на гидравлику всей системы отопления.
2. Змейка. Единственным плюсом этого способа является простота укладки труб. Распределение тепла по помещению происходит не равномерно. Наиболее целесообразно использование этого способа при укладки в помещениях с не правильными формами (дверные проемы, коридоры, узкие проходы и т.д.)

После того, как система была смонтирована, необходимо провести испытания герметичности. Для этого в трубопровод следует нагнать давление в 1,5 раза превышающее номинальное. После создания нужного давления, визуально наблюдаем есть ли протечки, а также смотрим за показателями манометров, не падает ли давление.

Только убедившись в герметичности системы, можно заливать бетонную стяжку. После заливки бетона, необходимо выждать 20-28 дней пока бетон высохнет.

После высыхания бетона следует провести температурные испытания, которые начинаются с температуры 25°C, которая ежедневно увеличивается на 5°C.

Греющий кабель для теплого пола T2RED, 5-15Вт/м @230В.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

• от всех стен по 5 см;
• по 10 см от источников тепла;
• делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

• Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
• Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания — если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

• Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
• Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова — 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

• не резать и не сгибать их;
• не перекрывать один другим;
• не класть тяжёлые предметы;
• не ходить по неустановленным матам;
• не укладывать маты при температуре меньше 5 градусов;
• не устанавливать их под стены;
• не класть под деревянные полы.

Особенности монтажа

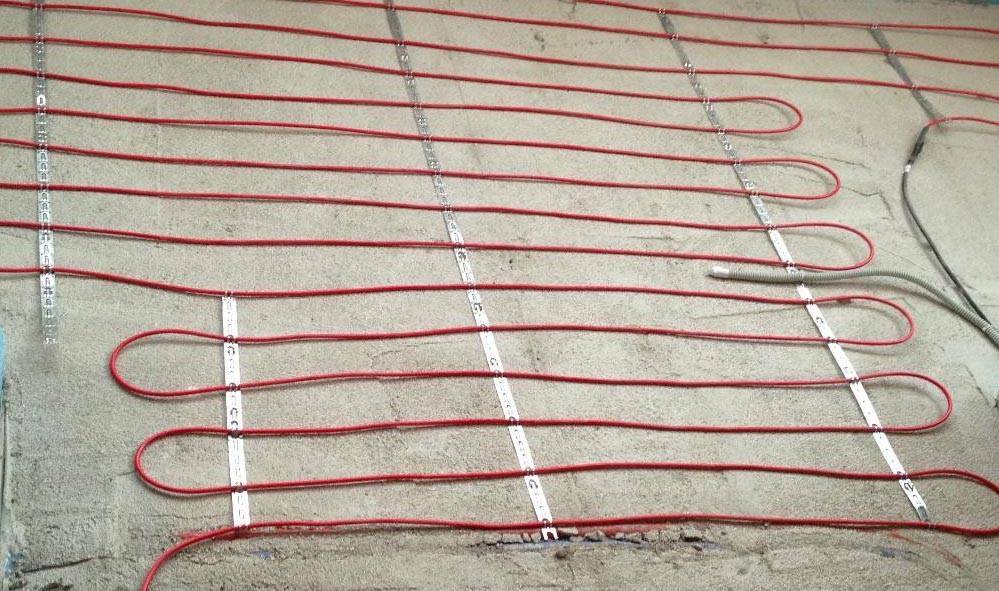

Требование к монтажу кабеля: укладка должна быть равномерной, без растяжений и больших перегибов. Расстояние до нагревательных приборов – десять сантиметров и больше, до стен – не меньше пяти.

После укладки и тестирования поверх кабеля или матов кладут арматурную сетку и заливают цементную стяжку. Стяжка должна полностью схватиться (около месяца), только потом можно начинать укладку покрытия.

Инфракрасную пленку кладут на отражающую фольгированную подложку (изолон и др.), крепят к основанию скотчем. Поверх термопленки обязательно нужна гидроизоляция.

Все стыки гидроизоляции следует тщательно проклеить для полной герметичности. Плитку можно класть поверх защитного слоя на плиточный клей.

Сливную воронку сточной трубы необходимо тщательно гидроизолировать.

Рассмотрим подробнее, как сделать электрический теплый пол в бане своими руками по грунту (на ленточном фундаменте):

1. Снять почвенный слой около 20 сантиметров, добраться до глины.
2. Насыпать песчаную подушку, утрамбовать.
3. Уложить сливную трубу с водяным затвором и заглушкой.
4. Уложить гидроизоляцию (толстый полиэтилен, рубероид или специальную мембрану). Класть этот слой нужно с заходом на стены, проклеивать швы.
5. Уложить утеплитель – пенопласт не меньше десяти сантиметров или экструдированный пенополистирол 5 сантиметров. Не минеральную вату, т.к. она гигроскопична. Плиты следует класть плотно, чтобы не образовывались мостики холода.
6. Уложить сверху утеплителя армирующую сетку.
7. Залить черновую стяжку не меньше 5 сантиметров, выровнять по маячкам.

Рекомендации по заливке стяжки

Песок из реки или прямо с улицы использовать не следует. Должен быть промытый материал нормальной влажности.

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

1. Уложить отражающий фольгированный слой.
2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Монтаж

Перед его проведением следует проверить герметизацию стен, оконных проемов и дверей. Затем потребуется подготовить основание, оно должно быть ровным. Задействовав уровень, проверяют плоскостность основания, если есть отклонения, то устраняют их, выполняя стяжку.

Первоначально выбирается место для установки терморегулятора и выход к коммуникациям, если речь идет об электрическом отоплении, в случае с водяным следует предусмотреть расположение котла, труб и кранов.

Проведение монтажных работ для каждой системы отопление свое и более подробно описано ниже.

Мокрый пол

Монтаж начинается с выбора и организации места подвода теплоносителя. В стенах, сквозь которые будут проходить трубы, следует проделать отверстия и установить нужные краны перекрытия.

Лучше всего для обустройства выхода такого отопления предусмотреть в бане свободную нишу, которую переоборудовать под шкаф, чтобы коммуникации были незаметны.

На предварительно выровненный пол укладывается сетка для крепежа труб, фиксация которых происходит с помощью стяжек. Труба должна быть сложена вдвое, чтобы организовать не только ввод теплоносителя, но и его вывод.

После проверки укладки водяного отопления можно произвести его подключение к кранам (подающему и обратному).

После чего выполняется пробный запуск системы, который поможет выявить течь, если таковая имеется, дождаться максимального напора сети, который будет зависеть от прогревания теплоносителя.

В завершении монтажа производиться заливка стяжки и последующая укладка напольного материала.

Вся конструкция водяного отопления получается многослойной:

• гидроизоляционный материал;
• утеплительный;
• фольга;
• трубы;
• стяжка с армированными элементами;
• чистовой пол.

Схемы укладки труб могут быть различными, и хотя часто применяют спираль, но иногда используют змейку или ее двойной вариант.

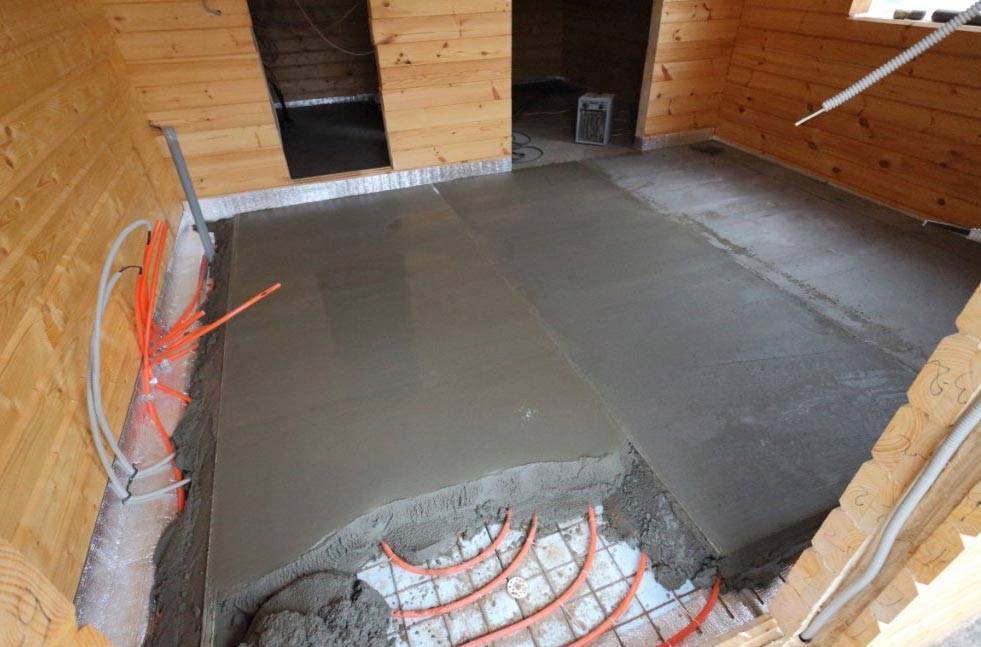

Заливка бетонной стяжки по уложенным трубам начинается от дальней стены и заканчивается у двери.

Обязательно предусмотреть зонирование комнаты по маякам, а залитую над трубами бетонную смесь выравнивают правилом, чтобы избежать перекоса основания нового пола.

Если для заливки используются полусухие смеси, то примерно через 6 часов необходимо поверхность отшлифовать, чтобы она полностью не застыла.

Сухой пол

Его монтаж будет зависеть от выбора вида электрического пола, а он может быть:

• пленочным;
• кабельным;
• с применением нагревательных матов.

Пленочный

Он выполняется из тонких полос, которые выделяют инфракрасное излучение, оно схоже с солнечным, только в отличие от последнего в нем исключено влияние вредного ультрафиолета. Гибкие полосы выполнены из карбона и запаяны в полимерную пленку.

При укладке такого пола в баню следует вначале уложить изолон – материал будет отражать получаемое тепло вверх. Затем выкладываются отопительные элементы, которые прикрывает полиэтиленовая пленка.

Последняя служит гидроизоляцией для нагревательных элементов. В завершении процесса монтажа проводится укладка отделочного покрытия.

Кабельный

Конвекционный тип теплого пола состоит из нагревательного кабеля, который укладывается на сетчатое основание. Кабельный пол продается в рулонах.

Монтаж такого варианта электрического пола довольно трудоемкий процесс, его лучше доверить специалистам. Его можно применять под разные напольные покрытия.

Инфракрасный

Стержневые элементы называются матами. Их название произошло от нагревательных стержней, которые подсоединяются к питающим проводам. Они соединены параллельно, поэтому не стоит переживать в случае выхода одного элемента из строя.

При рассмотрении инфракрасных матов их можно сравнить с веревочной лестницей. Их монтируют в плиточный клей или цементную стяжку, защищенную изолоном.

Подробнее про монтаж инфракрасного пола читайте в статье — Как выполняется монтаж инфракрасного теплого пола под плитку? Обзор способов

Подготовительные работы

При строительстве фундамента необходимо продумать дренажную систему. Выводят трубу для слива. Устанавливают трап; это узел, через которой вся вода в помещении будет подаваться в резервуар для сточных вод.

Трап защищают решёткой. Строят фундамент. Выполняют подготовительные работы для монтажа напольной системы обогрева.

1. Пол для бани должен быть хорошо утеплён, поэтому на фундаменте выполняют засыпку из керамзита или из щебня. Толщина засыпки 20 см. Все материалы хорошо утрамбовывают.
2. На поверхность укладывают гидроизоляционную мембрану. Листы располагают внахлёст 15 см. Мембрану заводят на стены.
3. На гидроизоляции формируют покрытие из утеплителя; минеральной ваты, базальтовых или полистирольных плит. Утеплитель закрывают гидроизоляцией.
4. Укладывают армированную сетку.

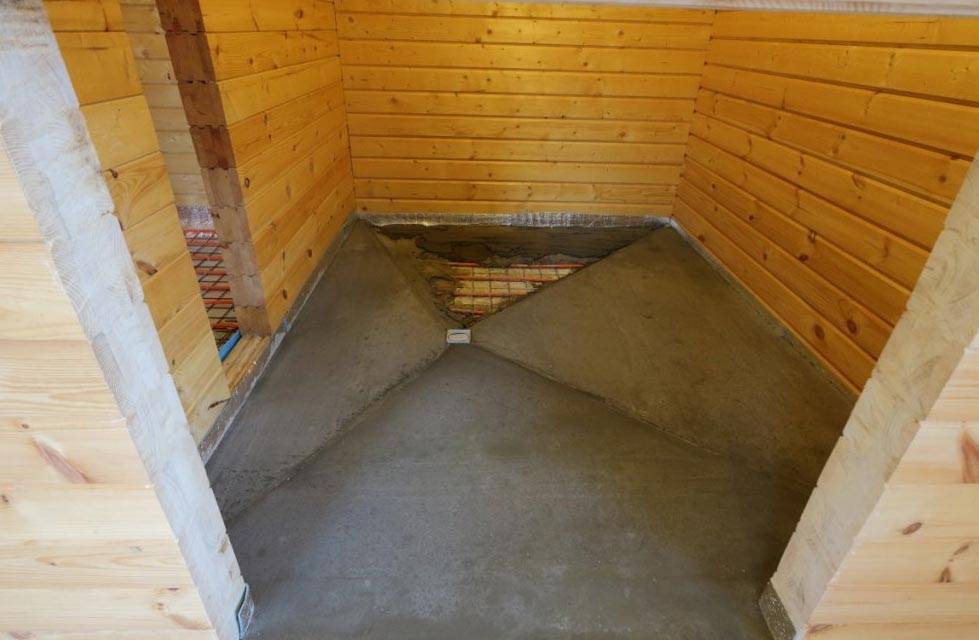

5. Формируют каркас для наклона пола. Производители предлагают конструкции из металлических реек. Они крепятся к окружности. Её диаметр должен совпадать с размером отверстия трапа. Окружность устанавливают на сливное отверстие. Рейки поднимают и укрепляют на нижней поверхности стены.
6. По созданному каркасу будет заливаться бетонный раствор.
7. Формируют черновую стяжку. Её толщина 10 см. После высыхания покрытие обрабатывают мастикой с антисептиком. Необходимо предохранить пол от влаги и от распространения плесени.

На черновую стяжку укладывают базальтовые плиты. Их защищают от конденсата полиэтиленовой плёнкой. По нижнему периметру стены укрепляют демпферную ленту. На пол укладывают отражающий фольгированный экран.

Для водяного «тёплого пола» и для кабельных секций понадобятся крепления. Рекомендуют установить сетку МАК, монтажную ленту, шины с замковым приспособлением.

Рекомендуем: Как включить тёплый пол?

Сравнение

Для сравнения остались только нагревательный кабель и аморфная лента.

Нагляднее это будет выглядеть в таблице, при условии что сравнение осуществляется не в абсолютных критериях, а в относительных. То есть, относительно друг друга.

Относительно неравномерности прогрева, следует пояснить отдельно. На снимке среза электрического тёплого пола в поперечной проекции, отчётливо видно, что у аморфной ленты нагрев происходит при более низкой температуре рабочего элемента, но при этом площадь гораздо больше, чем у кабеля.

На этом рисунке схематично показан принцип формирования эффекта «Зебры». Дело в том, что минимальное расстояние между витками кабеля — 8 см. А до поверхности пола минимум 4.5 см (3 см минимальная толщина стяжки + 1 см толщина плитки + 0.5 см толщина клеевой композиции).

Датчик температуры, расположен между витками кабеля, на равном удалении, то есть приблизительно в 4 см.

При поверхностном рассмотрении, скорость нагрева должна быть одинаковой. Но согласно модели Дебая (1912 г), во время теплопереноса, энергия фононов ослабляется, при переходе из одной среды в другую. А в данном случае, происходит переход тепловых фононов из стяжки в клей, затем в напольное покрытие.

Если увеличивать толщину стяжки чтобы нагрев был равномерным, то это повысить энергопотребление и инерционность конструкции.

Более тонкая стяжка, не сможет выполнять защитных функций и при этом вероятность её растрескивания гораздо выше.

Из всех приведённых факторов следует, что использование аморфной нагревательной ленты при организации электрического тёплого пола в бане, это единственный вариант вложения средств для достижения оптимального соотношения между ценой, эффективностью и надёжностью.

Теплые полы в бане своими руками: виды, преимущества и недостатки

Существуют две системы подогрева: водяная и электрическая. Рассмотрим каждую более подробно.

Водяной теплый пол в бане

Данная система представляет собой замкнутую систему труб, по которой циркулирует вода. Для этой системы нужны котел, который будет нагревать теплоноситель, а также насос, обеспечивающий движение воды по трубам.

В качестве теплоносителя может выступать не только вода, но также этиленгликоль, антифриз и другие водные растворы, но наиболее популярной является именно вода.

При использовании воды в роли теплоносителя в теплых полах нужно иметь в виду, что если она замерзнет, то система может выйти из строя.

Главным преимуществом водяных полов является очень высокая надежность. Кроме того, немаловажным является и то, что подобные полы считаются экологически чистыми и безвредными для человека, т. к. они не генерируют электромагнитное излучение.

Но у водяных полов есть и свои недостатки. Как уже упоминалось, замерзшая вода может привести к разрыву труб, поэтому на зиму ее необходимо либо сливать, либо пользоваться баней круглый год.

Серьезным недостатком водяных полов является сложность монтажа. Сделать такие полы своими руками непросто, поэтому большинство людей обращается к специалисту, что является дополнительными затратами. Не менее сложным является и ремонт водяных теплых полов: найти протечку довольно сложно, придется демонтировать бетонную стяжку и устанавливать новую систему.

В целом водяные полы установить достаточно дорого, но они экономичнее в плане эксплуатации: за 5-6 лет расход на них окупится, и в результате водяные полы станут выгоднее, чем электрические.

Виды электрического теплого пола которые можно применять в бане

Теплые полы в бане применяли еще во времена Римской империи. Сейчас времена изменились. И если раньше использовали для обогрева дым, то сейчас в основном используют электроэнергию. Но к сожалению далеко не любой теплый пол электрический в баню стоит монтировать.

Теплые полы в стяжке

Обычно систему теплого пола монтируют под плитку или непосредственно в стяжку. Это позволяет снизить вероятность попадания влаги на контактные элементы или непосредственно на греющие элементы. Но возможны варианты монтажа под линолеум, ламинат и другие виды поверхности. Но для бани такие варианты не подходят и поэтому их следует исключить.

Электрические теплый пол с греющим кабелем

Итак:

Наибольшее распространение получили так называемые греющие кабели и тепловые маты. Принцип их действия основан на протекании тока по специальному кабелю, который в процессе этого нагревается и передает излишки тепловой энергии поверхности пола.

1. Такой тепловой кабель выпускается бухтами и тепловыми матами. Цена на обычную бухту теплового кабеля несколько ниже, но здесь вы сталкиваетесь с проблемами правильного монтажа. Ведь такой кабель нельзя гнуть как вам заблагорассудится. Кроме того, нельзя допускать пересечения и соприкосновения. Поэтому тепловые маты, представляющие собой сетку с уже уложенным тепловым кабелем, значительно проще в монтаже.
2. Еще один нюанс который следует упомянуть при выборе теплового кабеля это количество жил. Ведь такой теплый пол электрический для бани может быть одно – или двухжильным. Особенность монтажа одножильного кабеля заключается в необходимости его укладки таким образом, чтоб начало и конец кабеля были в одном месте.

Для монтажа в стяжку предназначены и появившиеся не так давно жидкостные электрические полы. Принцип их действия основан на применении обычного греющего кабеля, который уложен в трубу, заполненную водой. Водяной контур имеет замкнутую структуру и не имеет циркуляции.

Такие теплые полы в бане электрические выгодно отличаются повышенной электробезопасностью, более высокой способность аккумулирования тепловой энергии и самое важное ремонтопригодностью. Ведь вы можете заменить греющий кабель без снятия стяжки.

Теплые полы под плитку

Но если стяжка уже смонтирована, то вполне возможен вариант монтажа теплого пола под плитку. Этот вариант менее трудоемок, но такой обогрев имеет меньшую тепловую емкость. К недостаткам такого способа монтажа можно отнести и меньшую электробезопасность.

На фото стержневые углеродные теплые полы

Итак:

• Теплые полы электрические в бане под плитку должны иметь небольшой диаметр, дабы необходимый для них слой клея был минимальным. Именно исходя из этого требования существуют греющие кабели меньшего диаметра, которые поставляются тепловыми матами и вполне могут быть использованы для монтажа в слой плиточного клея.
• Так же существуют стержневые углеродные теплые полы. Их принцип действия основан на протекании тока через специальные углеродные теплоэлементы, которые при этом выделяют тепло. Такие теплые полы имеют вид верёвочной лесенки, где в роли каната выступает питающий кабель, а в роли лесенок тепловые элементы.
• Хорошим вариантом являются теплые полы на основе аморфно металлической ленты. По своей структуре она напоминает обычную сетку, но выполнена из специального быстро охлаждённого металла. Благодаря этому толщина такой сетки всего несколько миллиметров. Кроме того, инструкция по их применению гласит что они имеют высокую энергоэффективность и низкий уровень электромагнитного излучения.

Биметаллический пленочный теплый пол

Такой пленочный теплый электрический пол в бане применяется достаточно редко. Ведь под плитку его монтировать следует только с применением специальных армирующих сеток или с укладкой поверх нагревательных элементов гипсокартона. В противном случае плитка отслоится.

Водяной пол с подогревом

Для устройства пола с водяным обогревом наиболее применимы трубы из:

• металлопластика;
• полиэтилена;
• стали.

Конструкция любого теплого пола с водяным обогревом состоит из разводки труб, находящихся между основанием и половым покрытием, согласно четко установленной схеме.

Помимо воды также можно использовать такие теплоносители, как:

• антифриз;
• этиленгликоль;
• другие специальные растворы.

Для минимизации теплопотерь, трубы прокладываются на теплоизолирующий материал, а для улучшения теплоотдачи пола, под трубами следует поместить алюминиевую фольгу.

Укладка труб такого пола производится двумя способами:

1. Укладка труб меандрами или «змейкой». Данный способ сравнительно трудоемкий, профессионалы не советуют выбирать данный способ монтажа, не имея определенных навыков и сноровки. Недостаток метода в том, что на поверхности пола возникает большое колебание температур. У входа в помещение температура пола самая высокая, так как подача воды или другого теплоносителя осуществляется с одной стороны, а в глубине помещения пол становится холоднее, так как выходит остывшая вода через «обратку».
2. Укладка труб спиралью или «улиткой». Способ укладки более прост и преимущественен в том, что тепло по полу распределяется равномерно. За годы применения систем теплого пола в строительстве, данный способ зарекомендовал себя, как самый работающий и наиболее надежный.

Укладка труб может производиться:

• по деревянному основанию;
• с бетонной заливкой;
• с применением полистирольных плит со специальными пазами.

Чем покрыть теплые полы после монтажа

Хотя на теплоизоляционные качества пола в бане в основном оказывают влияние слои, находящиеся под декоративным покрытием, эта часть «пирога» также вносит свой вклад и в эстетический облик парной, и в теплопроводность. Соответственно, надо решить, как сделать теплый пол в бане, чтобы его финишное покрытие не препятствовало теплоизоляции, но при этом радовало внешним видом.

В плане теплопроводности и совместимости с обогревательными системами лучшим решением станет керамическая плитка, которая укладывается поверх труб или кабелей на специальную подложку. Также стоит рассмотреть линолеум и ламинат – оба варианта способны противостоять и температурным нагрузкам, и прямому контакту с водной средой. Но выбирать надо специальные модели, поскольку ламинат отчасти является древесным материалом и боится влаги, а для линолеума могут быть опасны механические нагрузки и высокая температура.
