Теплый пленочный пол своими руками

Технология монтажа инфракрасного теплого пола

Прежде чем покупать инфракрасную термопленку, определитесь с площадью поверхности подогреваемого пола, а прикиньте более экономичное расположение отрезанных полос. Обычно пленкой покрывают около 80% поверхности пола, оставляя место под установку массивных предметов мебели. Термопленка выпускается в рулонах и имеет разную ширину. Посчитайте, какой ширины материал выгоднее приобрести вам. Помимо инфракрасной термопленки понадобятся сопутствующие материалы, такие как строительный скотч, теплоотражающая подложка, соединительные провода, изолента, термодатчик и терморегулятор, если их не будет в комплекте с системой теплого пола.

Итак, порядок проведения монтажа:

• На очищенную поверхность базового пола укладывают теплоотражающую подложку, при этом ее серебристая сторона должна быть сверху. Заметьте, специалисты не рекомендуют применять вместо теплоотражающей подложки алюминиевую фольгу.
• Полосы теплоотражающей подложки прикрепляют к базовому основанию строительным скотчем.
• Далее поверх подложки раскатывают отмеренные по размеру помещения полосы термопленки так, чтобы медная полоса находилась снизу. При этом особо следят за тем, чтобы пленки не наслаивались друг на друга.
• Чтобы предотвратить смещение полос термопленки, осуществляют их фиксацию с помощью того же строительного скотча.
• Затем приступают к установке заклепок под соединительные провода. Операция требует использования специального инструмента.
• Для надежной изоляции мест подключения проводов используют битумную ленту и обычную изоляционную ленту.
• В изоляции нуждаются и места выхода медной полы, расположенные на линии обреза термопленки. При этом также сначала наклеивают слой изоленты, потом битумной ленты, а затем сверху опять накладывают полосу изоленты.
• Подготовив контакты, соедините провода и изолируйте места соединения обычной изоляционной лентой.
• Далее к системе подсоединяют терморегулятор и термодатчик, пользуясь схемой.
• После подключения терморегулятора к элетросети проводят проверку работоспособности смонтированной системы теплого пола.
• Далее укладывают финишное напольное покрытие, которое будет равномерно прогреваться до выставленной на терморегуляторе температуры.

Схема укладки теплого пленочного пола — в принципе, ничего сложного здесь нет!

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

• Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
• Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
• Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
• Установка труб.
• На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

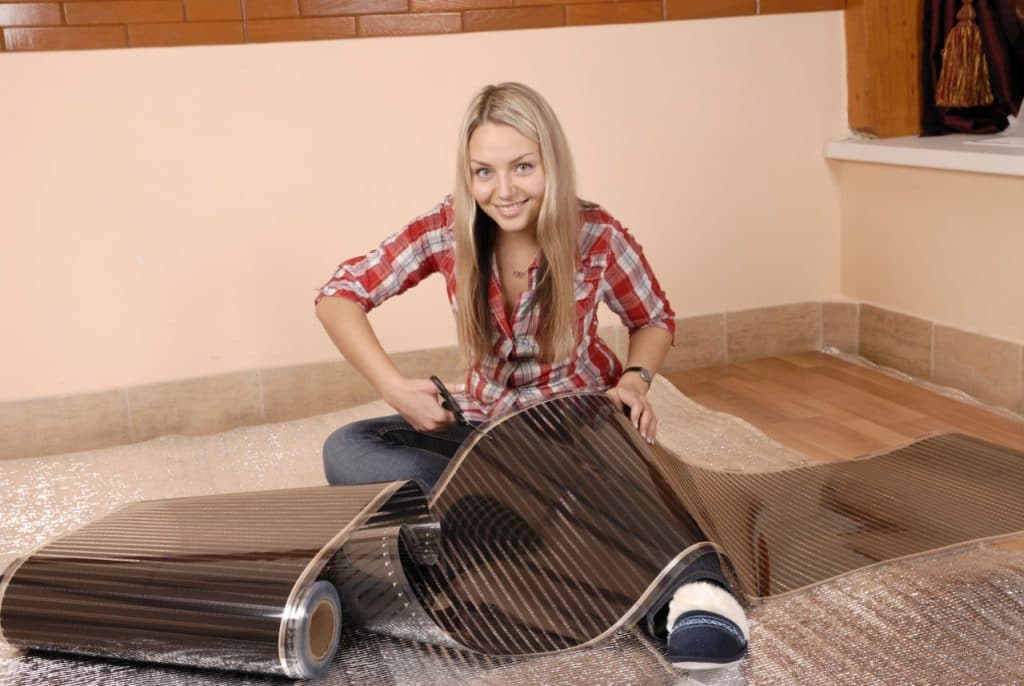

Самостоятельный монтаж пленочного пола: инструкция

Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.

Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).

Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки

Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.

1 этап

Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.

2 этап

Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.

Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.

Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.

3 этап

Следующий этап монтажа —  установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.

Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться

Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.

Общее устройство инфракрасных полов

Устройство пленочных полов достаточно сложное, поэтому их конструкция собирается исключительно в заводских условиях. В качестве нагревательного элемента используется специальная наноструктура на основе углеродных материалов. С помощью атомов углерода происходит образование гексагональной решетки, осуществляющей генерацию инфракрасного излучения, невидимого человеческим глазом.

Данная решетка размещается между слоями плотных полимеров. Ее элементы соединяются между собой через медные шины, на которые нанесено серебряное покрытие. Полоски расположены на расстоянии 15 мм друг от друга. Слои полимерных материалов обеспечивают защиту нагревательных элементов от механических воздействий, возгораний, влаги и прочих отрицательных факторов.
Полимеры не только защищают, но и хорошо пропускают инфракрасное излучение. Благодаря этим качествам, возможен монтаж электрического теплого пола под плитку и другие виды покрытий.

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

• не подключать к сети пленку, свернутую в рулон;
• монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
• при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
• делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
• при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
• термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
• сохранять схему укладки плёночного пола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Минусы пленочных систем

Несмотря на массу несомненных достоинств, инфракрасные системы обладают определенными недостатками, которые иногда приобретают решающее значение.

Во избежание подводных камней, необходимо учитывать следующие особенности, когда требуется решить задачу как положить теплый пол:

• Монтировать систему довольно часто проходят дольше, чем это предполагается производителями. Это случается даже при участии в работах опытных специалистов.
• Иногда зажимы оказываются неплотно подключенными, что приводит к слабому контакту между отдельными элементами пола. Испорченные зажимы уже не годятся и приходится пользоваться новыми контактами.
• Процесс укладки теплого пола должен происходить на идеально ровной поверхности. Даже незначительные искривления приводят к ее разрывам после того как сверху уже уложено напольное покрытие.
• Несмотря на малую толщину самой пленки, в конечном итоге толщина теплого пола может составить до 35 мм, что достигается укладыванием ДСП или фанеры, а также материалов тепло- и гидроизоляции вместе с напольным покрытием.
• Высокая надежность системы возможна лишь при условии абсолютно точного соблюдения всех рекомендаций и инструкций, качественном выполнении работ.
• Заявленной 20-процентной экономии на отоплении можно добиться только в случае качественного утепления помещения и бесперебойном централизованном отоплении.

Несмотря на эти недостатки, пленочные полы становятся все более популярными у хозяев современного жилья. Ионизированный воздух действительно уничтожает неприятные запахи, блокируя молекулы этих веществ. Поэтому эффект инфракрасного излучения эффективно очищает промышленным способом одежду, мягкую мебель и другие предметы.

Принцип работы и основные достоинства

Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.

При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен. Основные достоинства системы обогрева ИК-излучением ламинированных полов:

1. Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
2. За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
3. Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
4. Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
5. При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
6. Применение такого подогрева исключает проблему сухого воздуха в помещении.
7. Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.

Технические характеристики

Прежде чем принимать решение об использовании таких систем в конкретных условиях, необходимо внимательно изучить их основные технические характеристики. Пленочный теплый пол выпускается шириной от 0,5 до 1,0 м, а длина рулона составляет 50 м. Толщина колеблется в пределах от 0,2 до 0,4 мм.

Один квадратный метр пленки потребляет мощность 25-85 Вт/ч. Нагревательный элемент способен создавать на своей поверхности рабочую температуру 30-50С

Это важно знать, когда выбирается теплый пол под кафель. Благодаря этим параметрам, пленочные тёплые полы нередко служат основным отоплением квартир или частных домов

Принцип действия теплого полового покрытия

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.

Преимущества и недостатки

Плёночный тёплый пол просто монтируется

У любого технического устройства, в том числе и системы инженерного оборудования есть свои достоинства и недостатки свойственные именно им. В этом отношении пленочный теплый пол не является исключением, достоинствами его использования являются:

1. Простота выполнения монтажных работ.
2. Отсутствие необходимости в выполнении бетонной (песчано-цементной) стяжки.
3. Объем помещения, где выполняется монтаж подобной системы, не уменьшается.
4. Экономичность в использовании, основанная на ИК-излучении.
5. Отсутствие или низкий уровень электромагнитного излучения.
6. В процессе эксплуатации не сушится воздух в помещении, в котором установлена данная система.
7. При работе устройства происходит ионизация воздуха, положительно отражающаяся на здоровье человека.
8. Возможность выполнения монтажа как в горизонтальной плоскости (на полу), так и в вертикальной.
9. Для устройств с внешней системой укладки – мобильность.

Недостатки у подобной системы также имеются, это:

• Система работает только при наличии электроснабжения.
• После монтажа, при внутренней системе укладки, невозможно выполнить перемещение ленки, без снятия финишного покрытия пола.
• При использовании в качестве основного источника тепловой энергии в помещениях большой площади, затраты за использованную электрическую энергию достаточно велики.
• Некоторые предметы и мебель, отрицательно воспринимают постоянной прямое воздействие от источника тепла, что приводит к необходимости устанавливать их на специальные подкладки, обеспечивающие воздушный зазор между ними и полом.

Разновидности системы. Устройство и принцип действия

Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:

• продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
• изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.

Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.

И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе  действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.

Теплые электро водяные полы XL Pipe

Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.

Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.

Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться —  электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.

Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном  случае без него не обойтись.

Электро водяной теплый пол  действует по следующему принципу:

• Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
• Второе —  расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
• Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
• Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.

Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.

Капиллярный теплый электрический пол

Монтаж такой системы отопления лучше осуществлять через подключение УЗО и  оборудовав  весь комплекс автоматом.

Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.

Преимущества капиллярной системы обогрева следующие:

• широкий функционал нагревательного блока;
• наличие режима антизамерзания;
• автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
• регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
• наличие таймера.

Расчет материалов и подготовка инструмента

Инструментарий, требуемый для проведения монтажа:

• односторонний и двусторонний строительный скотч для фиксации основания и пленки;
• перфоратор;
• болгарка и наличие отрезного диска для разрезания камня;
• ножницы;
• шпатель с зубчиками;
• плоскогубцы;
• строительный уровень;
• кисточка с широким основанием;
• миксер для строительных целей;
• емкость для смешивания растворов.

Для выполнения монтажа теплого пола потребуется подготовить материалы:

• теплоизоляционная подложка, которая укладывается под теплое пленочное основание;
• пленка, изготавливаемая из полиэстера и нагревающих компонентов. В качестве компонентов применяется карбоновая паста с соединением при помощи медных перемычек;
• температурный датчик и терморегулятор, которые предоставляют возможность автоматического изменения температуры пленочного теплого пола. Эти элементы также обеспечивают смену температурного режима на основании факторов внешней среды;
• битумный изолятор для защиты электросоединений;
• клеммы, которые осуществляют соединение контактов проводов электросети и кабелей теплого пола.

Также необходимо приготовить отделочные материалы, используемые в качестве напольного покрытия. Если размер пленочных полос не подходит для установки в помещение, их допускается разрезать.

Однако проводить данную процедуру нужно максимально осторожно, предварительно убедившись, что производитель конкретной модели позволяет это делать. При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода

Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов

При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода. Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
