Теплый пол???? кабель: какой бывает, как расчитать и смонтировать

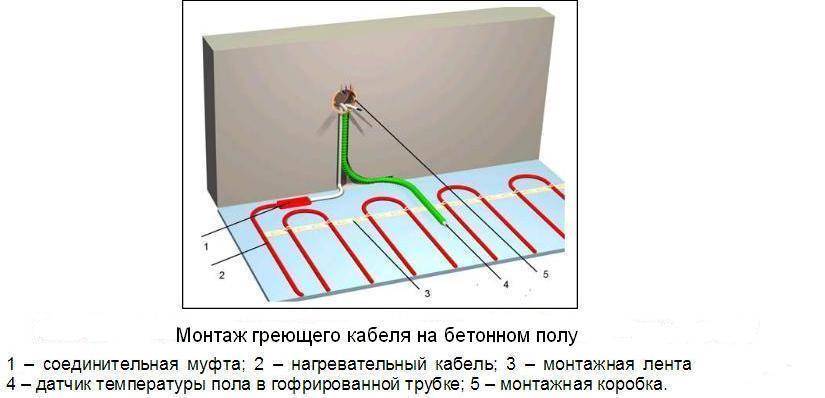

Укладка греющих кабелей

Силовые концы необходимо завести на стену к термостатическому устройству. При этом муфты должны находиться в стяжке. Укладывают кабель для подогрева пола согласно схеме в форме «улитки» или «змейки». Первый способ сложнее в реализации, а преимуществ не имеет, поэтому почти всегда задействуют второй вариант монтажа. Иногда укладывают двойную или тройную «змейку».

Величину шага монтажа подбирают с учетом требуемой мощности: она будет тем больше, чем ближе располагаются провода. Максимальное расстояние между рядом уложенными проводниками составляет 30 сантиметров, а минимальное –5 сантиметров. Более точный шаг определяют на основании назначения помещения: в спальнях и детских он обычно больше, а в общих комнатах меньше.

Кроме этого, при желании расстояние уменьшают в зонах около оконных и дверных проемов, а также в центре комнаты

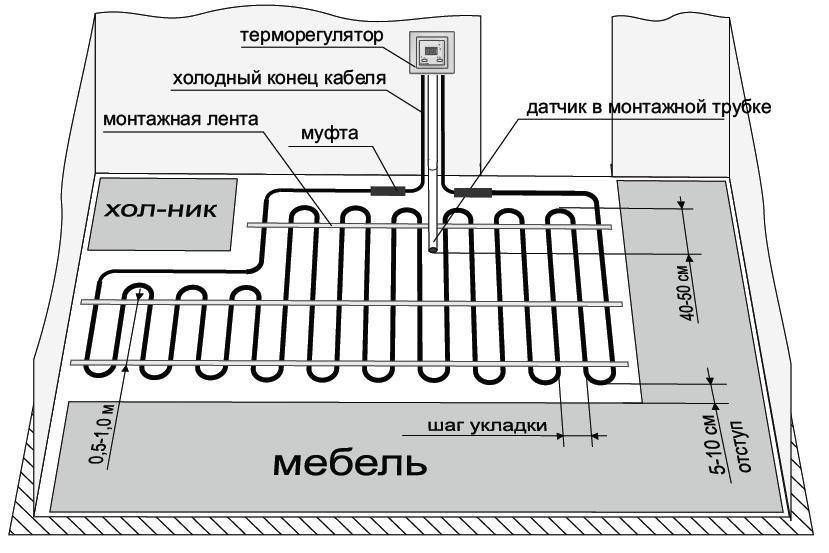

Основное, на что следует обратить внимание при разработке схемы расположения проводов – они не могут пересекаться и соприкасаться, а промежуток между стенами и кабелями должен составлять не меньше 15 сантиметров.. После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга

Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга. Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

Кабельный пол

В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.

Устройство кабельного пола и нагревательного элемента

Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.

Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.

Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:

1. Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
2. Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.

Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.

Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.

Принцип работы

Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.

Плюсы и минусы

ПЛЮСЫ и МИНУСЫ КАБЕЛЯ и МАТА для ТЕПЛОГО ПОЛА.

Watch this video on YouTube

Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).

Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.

Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Максимальная температура теплого пола

Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно, теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется — ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий воздух и бетонное перекрытие пола.

Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар — бессмысленны. Под слоем цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

Единственное, чего не стоит делать — размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности действительно может случится пожар — оболочка кабеля окружена горючим материалом, который может подвергаться механическому воздействию. В этом случае провод может легко повредиться и замкнуть.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Саморегулирующаяся система

Лучшими техническими параметрами обладает саморегулирующийся провод. Его состав и способ действия совершенно непохожи на принцип действия описанных выше кабелей. Этот провод имеет в своём составе две токопроводящие жилы, которые контактируют с матрицей, выполненной из специального полимерного материала. За счёт этого полупроводникового устройства происходит регулировка нагрева. Когда температура повышается, проводимость полупроводника понижается, за счёт чего сокращается мощность теплоотдачи. С внешней стороны матрица покрыта изолирующими материалами, между ними располагается специальная экранирующая оплётка.

Подобный кабель прослужит вам достаточно, чтобы не задумываться об его ремонте

Для более точного понимания стоит подробнее описать принцип работы такого провода:

1. Когда в комнате понижается температура, в середине кабеля сжимается полимерный материал. Это дает толчок электричеству, проходящему по кабелю, и в итоге повышается теплоотдача.
2. Когда в комнате температура понижается, происходит обратная реакция, которая провоцирует понижение силы тока. В итоге число выделяемого тепла понижается.

Саморегулирующийся нагревательный кабель для пола очень популярен. Это объясняется массой преимуществ такого вида устройства перед аналогами:

• способность самостоятельно изменять силу нагревания, реагируя на уровень комнатной температуры;
• стабильная многослойная защита от механического воздействия;
• уникальность конструкции кабеля дает защиту от перегрева, автоматически продлевая срок работы греющего элемента;
• не предполагает частого ремонта.

Технические параметры электронагревателя дают возможность применять такого рода кабель в разных помещениях без учета особенностей напольного покрытия и областей расположения мебели. Каждый из участков конструкции работает независимо, самостоятельно реагируя на внешнее воздействие и поддерживая указанную пользователем температуру.

Если под воздействием давления, которое могут оказывать бытовые приборы или мебель, температура достигнет максимума, то область перегруженного кабеля отключится самостоятельно. При этом остальные участки контура будут продолжать свою работу.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

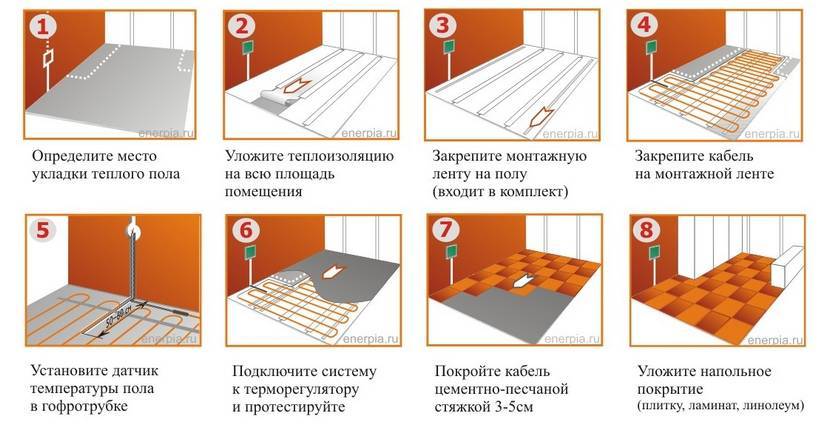

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
7. Проклеиваем полученный шов металлизированным скотчем.
8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
11. Фиксируем кабеля в области концевой муфты.
12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
22. Устанавливаем систему из профильных металлических маяков.
23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно
тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх
смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого
варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет
теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка
залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на
1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый
слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе
теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый
верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с
термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить
какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в
будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина
штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой).
Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю).
Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить
линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых
процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако
может стать причиной растрескивания раствора/клея.

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

• для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
• угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
• те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Особенности монтажа греющего кабеля

Если вы решили уложить нагревательный кабель для теплого пола, то предстоит выполнить несколько этапов. Работы следует осуществлять по подготовленному бетонному основанию, которое обустраивается, как правило, на этапе осуществления капитального ремонта. Монтаж предполагает заливку стяжки, подготовленной из цемента и песка, толщиной в 3 см. Для того чтобы уложить холодный провод, который станет соединять терморегулятор с системой теплого пола, есть необходимость проделать канал, диаметр которого будет равен 20 миллиметрам. Помимо прочего, устанавливается подрозетник для терморегулятора.

В том месте, где предполагается укладывать кабель, необходимо застелить теплоотражающую подложку, которая станет сокращать период разогрева системы, а также минимизирует затраты на электроэнергию.

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

1. Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
2. Монтаж теплоотражающей подложки.
3. Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
4. Укладка провода.
5. Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.

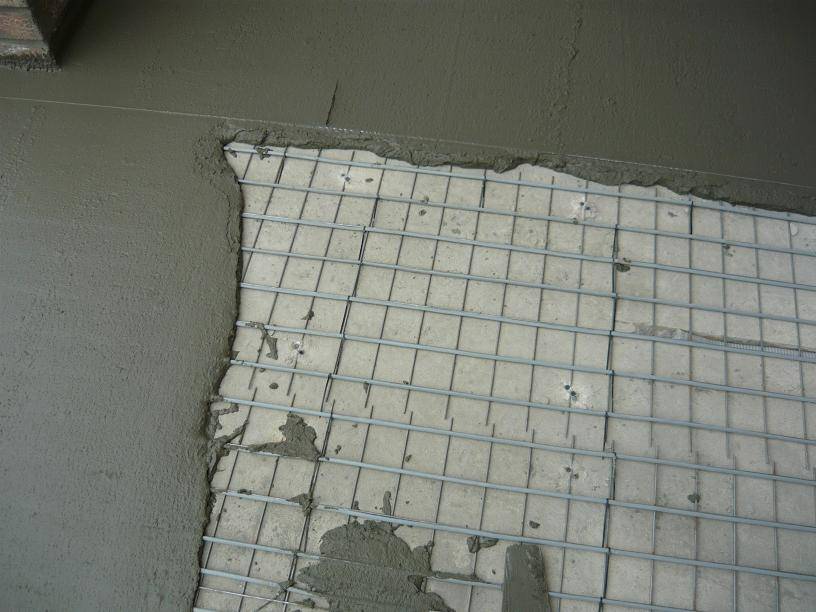

6. Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Пошаговая технология кабельного теплого пола

Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:
