Теплый пол на балконе под плитку

Выбор системы теплых полов для балкона

• Водяные полы. Работа основана на циркуляции воды, поступающей из системы центрального отопления.
• Электрический пол. Основным теплоносителем является нагревающий кабель, вырабатывающий тепло за счет внутреннего сопротивления.
• Инфракрасные пленочные полы. Для их питания также используется электрический ток, хотя работают они совсем по другому принципу. В специальную пленку запаяна карбоновая паста, испускающая ультрафиолетовые лучи в диапазоне длинных волн. Они эквивалентны солнечным лучам и прогревают не воздух, а предметы, которые в свою очередь отдают тепло в окружающую среду.

Каждая из систем обладает собственными достоинствами и недостатками. Поэтому выбирать наиболее оптимальный вариант следует с учетом конкретных условий, особенно, если планируется сделать теплый пол на балконе своими руками.
Эти помещения имеют следующие специфические особенности:

• Большинство балконов представляют собой железобетонную плиту, выходящую за границы фасада здания. Ее собственная физическая прочность имеет ограничения по нагрузке примерно 200 кг/м2.
• Площадь типового балкона в старых домах составляет в среднем 3,0 м2. Следовательно максимальная нагрузка, которую способна выдержать такая конструкция, равна 600 кг без учета естественного износа плиты. Таким образом, водяные полы для балкона уже отпадают, поскольку только вес стяжки составит свыше 300 кг. Поэтому придется использовать только кабельный или инфракрасный пол.
• Лоджии обладают более высоким запасом прочности, поскольку они опираются на несущие конструкции. Это позволяет монтировать любой теплый пол на лоджии.

Следует учитывать и особенности каждой системы обогрева. Особенно это касается водяных полов, которые в большинстве случаев не подходят для балкона. Прежде всего, они не являются автономными и полностью зависят от наступления отопительного сезона. Температура воды в трубах не всегда дает возможность создать необходимый микроклимат на балконной территории.

Кроме того, запрещается самовольное подключение теплых полов к общему отоплению. Эти и другие сложности заставляют хозяев квартир останавливаться на электрических или инфракрасных полах. Поэтому данные варианты рекомендуется рассмотреть более подробно.

Выбор напольной тепловой конструкции

Нагрев напольного покрытия на балконе обеспечивается тепловым контуром, который монтируется под финишную отделку пола. В настоящее время для организации теплого пола используются 3 разновидности конструкций – с водяным теплоносителем, с нагревательными матами и с инфракрасной пленкой.

Водяной теплый пол

Контуром системы этого типа является плоский змеевик из трубок, по которым движется теплоноситель – вода или антифриз заданной температуры. Циркулируя по трубкам, жидкое содержимое системы отдает тепло материалу, с которым контактирует, а остывшая жидкость снова поступает в нагреватель.

При выборе в качестве теплоносителя воды система теплого пола может представлять собой часть общей отопительной системы жилища – центральной или автономной. Оборудовать теплые полы от центральной системы обогрева проще – достаточно установить запирающие устройства в участках врезки. В автономных системах нужно предусмотреть монтаж расширительного бака и распределительного узла с автоматическим управлением.

При использовании труб большого диаметра отмечаются значительные теплопотери, поэтому эффективнее будет система с трубами сечением до 16 мм.

Нагревательные маты

Реализацию электрической системы обогрева пола можно произвести при помощи специальных матов. Это единый нагревательный кабель, уложенный в виде змейки или улитки на стекловолоконную сетку. В таких системах применяются кабели двух типов:

• одножильные – подключаются к терморегулятору обоими концами, требуют раскройки матов, что может усложнить процесс установки. Зато система является одной из самых бюджетных и подходит для условно жилых помещений, таких как балкон и санузел;
• двужильные – более совершенная система, позволяющая заключить один конец кабеля в муфту, а другой подключить к терморегулятору. В такой схеме монтаж может быть окончен в любой зоне помещения, а благодаря повышенной безопасности двужильный кабель может применяться в жилых комнатах.

Нагревательные маты отличаются по мощности, поэтому перед покупкой необходимо произвести расчет требуемого обогрева с учетом теплопотерь помещения и общей площади.

Пленочный пол

Пленка обеспечивает высокую температуру на балконе за счет инфракрасного излучения. Волны этого типа абсолютно безопасны для человека, создают мягкий равномерный нагрев, а благодаря эффекту конвекции подогревают не только сам пол, но и окружающие предметы.

Этот тип обогрева считается одним из самых энергоэффективных – в отличие от традиционных систем, он дает экономию на 15-20%. Инфракрасная пленка укладывается на особое светоотражающее покрытие, которое будет блокировать теплопотери и повышать эффективность теплосистемы.

При всех преимуществах инфракрасный пол – не лучшее решение для отапливания балкона. Он требует идеально ровной поверхности для укладки, что в этих зонах жилища организовать весьма затруднительно.

Неровное покрытие может привести к тому, что пленка, которая отличается небольшой толщиной, попросту порвется и утратит свои полезные свойства.

Недостатки водяной системы обогрева пола

Водяная отопительная напольная система – тоже противоречивый вариант

Специалисты акцентируют внимание на таких ее минусах:

• эффективность системы во многом зависит от теплопроводности напольного покрытия;
• имеет ограничения для монтажа в многоквартирных домах из-за риска протечки;
• не подходит для установки на перекрытия из деревянных балок;
• требует бетонной “плавающей” стяжки пола;
• при обустройстве на первом этаже требуется дополнительное утепление пола теплосберегающими материалами;
• отличается сложным и трудоемким процессом разработки и монтажа системы;
• при течи возникают серьезные трудности, связанные с ремонтом;
• вода как теплоноситель приводит к большим теплопотерям.

К тому же водяной пол считается одним из самых дорогостоящих разновидностей обогрева, что останавливает многих домовладельцев.

Монтаж

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Рисуем схему

Электросхема — основа основ монтажа теплого пола. Мастер должен наглядно видеть расположение всех нагревательных элементов и контроллеров, а также иметь представление о предметах интерьера, которыми будет обставлен балкон.

При составлении схемы необходимо учесть, что энергоузлы не рекомендуется располагать в тех зонах, где планируется устанавливать громоздкую мебель или технику. Они могут создать чрезмерную нагрузку на покрытие, повредить нагревательный элемент и заблокировать теплоотдачу.

Не запрещается укладывать маты по диагонали и разрезать их на сектора. Укладку можно произвести таким образом, чтобы сделать акцент на обогреве особо «проблемных» участков. При разработке схемы следует учесть отступ от стен по всему периметру на 10 см.

Нужно продумать расположение регулятора-термостата и датчика температуры. Они должны запитываться от общей сети, поэтому необходимо предусмотреть доступ к розетке и проводке.

Проверяем электропроводку

Любая отопительная система, даже маломощная, требует надежной проводки, которая выдержит нагрузку, будет работать стабильно и обеспечит безопасную эксплуатацию нагревательных элементов. Как в старых, так и в новых домах электропроводка может не соответствовать расчетной мощности теплого пола, поэтому без проверки сети не обойтись.

Основой расчетов станет сечение кабеля — чем он толще, тем большую нагрузку выдержит. Мощность кабеля будет зависеть от мощности всех приборов, которые к нему будут подключены. Слишком тонкий маломощный кабель быстро перегорит и может вызвать короткое замыкание. Если мощность проводки оказалась мала, необходимо заменить ее на новую, которая будет соответствовать отопительной нагрузке.Лучше отдавать предпочтение кабелю с медными, а не алюминиевыми жилами. Он обладает лучшей электропроводностью и служит в разы дольше.

Проводим теплоизоляцию

Качественно выполненная теплоизоляция пола защитит балкон от проникновения холода и поможет повысить эффективность системы обогрева. Оптимальным теплоизоляционным материалом в этом случае станет пенофол, уложенный фольгированной стороной кверху.

Всю поверхность необходимо проклеить пенофолом, укладывая полосы стык в стык и проклеивая скотчем. Уложить материал нужно так, чтобы он заходил на нижнюю часть всех стен — так получится теплее. Края теплоизоляции тоже придется защитить — для этих целей подойдет уложенная по периметру балконного пола демпферная лента. Поверх теплоизоляционного слоя помещают металлическую монтажную сетку, которая послужит основой для матов.

Устанавливаем датчики и термостат

Монтировать термостат лучше всего в зоне, которая будет доступна для управления, к примеру, рядом с розеткой. А вот термодатчик устанавливают внутри системы — он должен реагировать на изменения показателей температуры пола. Датчик соединяют с термостатом посредством кабеля, уложенного в предварительно выполненную штробу. Устройство рекомендуется поместить в гофрированную трубу, которая будет защищать его от повреждений.

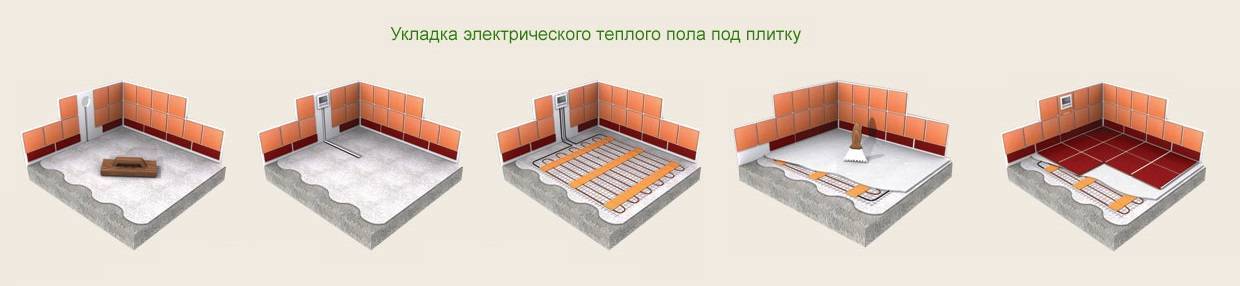

Крепим нагревательные элементы

Маты — самые простые в монтаже элементы нагрева. Их внутренняя часть оснащена липкими лентами, которые надежно фиксируют устройство на подложке, не позволяя ему смещаться.

Укладывают нагревательные элементы по площади согласно разработанной ранее схеме. Затем система подключается к сети, соединяется с датчиком и термостатом. На этом этапе необходимо проверить работоспособность всей схемы и устранить обнаруженные неисправности.

Заливаем стяжку

Покрывать нагревательные маты лучше всего цементно-песчаным раствором. В качестве наполнителя можно использовать щебень, а для придания составу эластичности добавить любой пластификатор.

Раствором покрывают поверхность матов слоем не более 3 см, чтобы не препятствовать распространению тепла от нагревательных элементов. Нужно добиться абсолютно ровного основания — это позволит облегчить укладку кафеля, избежать перекосов и трещин облицовки.

Инфракрасные теплые полы

Такой пол при подключении к электросети излучает длинные инфракрасные лучи и отрицательно заряженные ионы. Поскольку любое тепло является инфракрасным по своей природе, можно сказать, что указание на «инфракрасность» просто маркетинговый ход производителей. Принцип прогрева ничем не отличается от других типов теплых полов – они нагревают напольное покрытие, а от него уже воздух.

Ионизация воздуха бесспорно полезна. Ионы убивают грибок, воздух становится чище. Только вот незадача – весь полезный эффект будет ограничиваться напольным покрытием. Оно просто не пустит ионы дальше.

Производители рекомендуют укладывать инфракрасные полы под ковролин, плитку, ламинат и дерево. Но хотим вас предостеречь – из-за постоянного прогрева два последних покрытия могут рассохнуться.

Преимущества инфракрасных теплых полов

Сравнение трех систем обогрева: кабельных, инфракрасных полов и радиатора

Инфракрасные теплые полы во многом лучше кабельных:

• они нагревают воздух более равномерно по всей высоте комнаты. Около потолка будет +20°C, тогда как кабельные и водяные полы прогревают верх помещения до +15°C
• теплопроводность инфракрасного пола немного выше, чем у водяных и кабельных полов. Тепло от первого на 90% передается напольному покрытию, и только 10% может уйти к соседям снизу
• инфракрасный пол экономит 20% электроэнергии по сравнению с кабельными полами
• прогрев до заданной температуры происходит в два раза быстрее остальных полов
• теплоотдача не уменьшается со временем. При правильной эксплуатации пол может работать, как новый, много лет
• электрические контакты имеют параллельную схему соединения. Это означает, что если выйдет из строя один участок, остальные будут работать без заметных потерь тепла
• инфракрасный пол безопасен в использовании. Он не горит, не перемерзает, не бьет током. Электромагнитное излучение меньше, чем у кабельных полов – последние излучают его по всему объему балкона, а в инфракрасном ток течет только по краям
• чтобы установить такой пол не нужны разрешения от властей. Его удобно использовать в квартирных домах централизованного отопления, так как установка водяного пола там запрещена законом
• устанавливаются легко и быстро за несколько часов
• если потребуется, их можно собрать и расстелить на новом месте

Недостатки инфракрасных теплых полов

Схема подключения теплого пленочного пола не из простых

У инфракрасных полов также есть изъяны:

• • сложно подключить электричество. Если не получится правильно подсоединить контакт, его придется выкинуть. А их в комплекте ограниченное количество
  • производители пленки заверяют, что ее можно укладывать даже на неровный пол

Однако это не так. Пол нужно хорошенько выровнять, чтобы, опять же, не повредились контакты.

Виды инфракрасных теплых полов

Существует два вида инфракрасных полов – пленочные, которые представляют собой рулоны тонкой пленки, и маты из нагревательных стержней.

Стержневой инфракрасный пол

Это карбоновые стержни, которые связаны друг с другом с обоих концов черными соединительными проводами.

В отличие от пленочных, стержневой пол нужно заливать стяжкой. Зато расстилать его тоже просто – раскатал и готово.  Кроме того, не придется так тщательно выравнивать плиту, как под пленку.

Пленочный пол

Бывает с греющими полосками и нагревающимся полностью.

В пленках с греющими полосками нагреваются отдельные полосы, проложенные между полиуретановыми слоями. Делятся такие пленки в зависимости от материала нагревательного элемента на биметаллические и углеродные (карбоновые).

Внешне два вида мало чем отличаются друг от друга. Однако биметаллические пленки не распространены сейчас, так как менее эффективны. У них алюминиевые и медные полосы.

Углеводородный (карбоновый) пол греет за счет карбоновых полосок. Срок службы таких полов – 15 лет. Стоимость 1 кв. м. – от 500 до 1000 руб.

Сплошную карбоновую пленку выпустили в 2011 году южнокорейцы. Ее отличие в том, что она не состоит из отдельных полосок, а представляет из себя цельный карбоновый слой. Чем больше площадь покрытия – тем выше коэффициент полезного действия, то есть прогревания.

Цельный карбон залит между слоями полиэтилентерефталата (PET). Эти слои обеспечивает такую прочность, что пленку можно искромсать ножом, и теплоотдача останется прежней. Поэтому гарантийный срок на нее – 50 лет. Она продается рулонами шириной 50 и 100 см. Стоимость 1 кв. м. около 1600 руб.

Для балконов подойдет теплая пленка мощностью от 180 Вт и выше.
Дополнительно придется купить: теплоизоляционную подложку под пленку (например, пенофенол или изолон), терморегулятор.

Технические характеристики устройства

Максимальная мощность трансформатора – 80кВА, при этом значение напряжение на стороне ВН – 380В.

В режиме холостого хода значения напряжений на стороне СН равны – 55/65/75/85/95В, а параметры эл/тока на ней при:

• значении напряжений 55/65В составляют 520А;
• при значении 75/85/95В – 471А.

1. Номинальное значение мощности на обмотке низкого напряжения – 2,5кВА;
2. Номинальное значение напряжения на стороне низкого напряжения – 42В;
3. Значение номинальной мощности независимого источника питания – 25кВА;
4. Диапазон температур подогрева – 20-100 0 С;
5. Значения длины/ширины/высоты – 1,4/1,01/1,47м;
6. Общая масса – 500кг.

Электрический теплый пол

Электрическая система обогрева под ламинат делится на два подвида, кабельная и пленочная с инфракрасным излучением. Рассмотрим их по порядку.

Кабельная система отопления пола

Главный элемент конструкции — кабель. Принцип работы состоит в том, что электричество превращается в тепло. Возможно использование двужильного или одножильного кабеля. Специалисты рекомендуют класть двужильный, так как он обладает незначительным уровнем электромагнитного излучения.

Монтаж такой конструкции можно производить самостоятельно, без привлечения специалистов.

В целях предупреждения перегрева провода, рекомендуется укладывать саморегулирующийся кабель. В случае перегрева на каком-либо из участков, там усиливается сопротивление, за счет чего не происходит повышения температуры.

Этапы укладки кабельного пола под ламинат:

• Подготавливается черновой пол. Поверхность застилается тепло- и шумоизоляционным материалом.
• Укладывается армосетка и делается небольшая стяжка.
• После просыхания стяжки монтируется греющий контур, укладка которого производится змееобразной формой. Интервал между проводами должен составлять не меньше 10 см.
• Перед его укладкой, на стене крепится регулятор температуры, который отвечает за обогрев помещения.
• Датчик от этого регулятора укладывается в пол, возле кабеля.
• Далее, снова делается стяжка, толщиной до 0,3–0,4 см.
• Примерно через три недели после выполнения стяжки стелют ламинат.

Кабельный обогрев и его преимущества:

В процессе эксплуатации не требует специального обслуживания.

• Высокая стоимость на затраченное электричество.
• Наличие незначительного электромагнитного поля.

Пленочный инфракрасный теплый пол

Инфракрасный пленочный теплый пол – это оптимальный вариант для обустройства балкона, так как он имеет небольшой вес за счет отсутствия стяжки. Не всегда допустимо использование большого веса или толстого основания.

Основа пленки с инфракрасным излучением — это элементы обогрева, излучающие тепло-лучи.

Основное отличие их от кабельных обогревателей, что инфракрасные лучи греют не воздух, а сам ламинат.

Пленка укладывается под любой вид напольного покрытия. Обогрев балкона возможен сразу после ее укладки. Но из-за своих особенностей, пленку нельзя укладывать в местах где планируется устанавливать мебель.

Инфракрасная система теплого пола

Обогрев инфракрасной пленкой схема укладки ее своими руками:

• Производится выравнивание основания любым доступным и удобным способом.
• Укладывается теплоотражатель по всей поверхности балконного основания.
• Подготавливаются полосы инфракрасной пленки и укладываются на поверхность теплоотражателя.
• Устанавливается температурный регулятор.
• Подключается вся конструкция к сети.
• Места соединения изолируются при помощи битумной мастики.

Перед тем как приобретать и устанавливать систему теплый пол под ламинат с инфракрасной пленкой, необходимо заранее рассчитать площадь балконного основания и выбрать ту конструкцию, которая в силах произвести обогрев помещения.

Сравнивая кабельную отопительную систему и пленочную с инфракрасным излучением, можно отметить, что второй вариант считается более подходящим для балкона. Происходит это по таким причинам:

• Пленочный пол греет всю поверхность основания, а кабельный производит обогрев только вдоль силовых проводов.
• Небольшая толщина всей конструкции, которая не только облегчает вес перекрытий, но и позволяет экономить электроэнергию.
• Нагревая ламинат, а не воздух быстрее достигается комфортная и теплая атмосфера помещения.

Какой вариант выбрать

Учитывая, что владельцам типовых квартир вряд ли удастся добиться разрешения управляющих компаний на врезку в центральные коммуникации, о водяном варианте можно и не мечтать. К тому же, толстый слой бетонной стяжки, укладываемой под ламинат, существенно увеличивает нагрузку на межэтажное перекрытие.

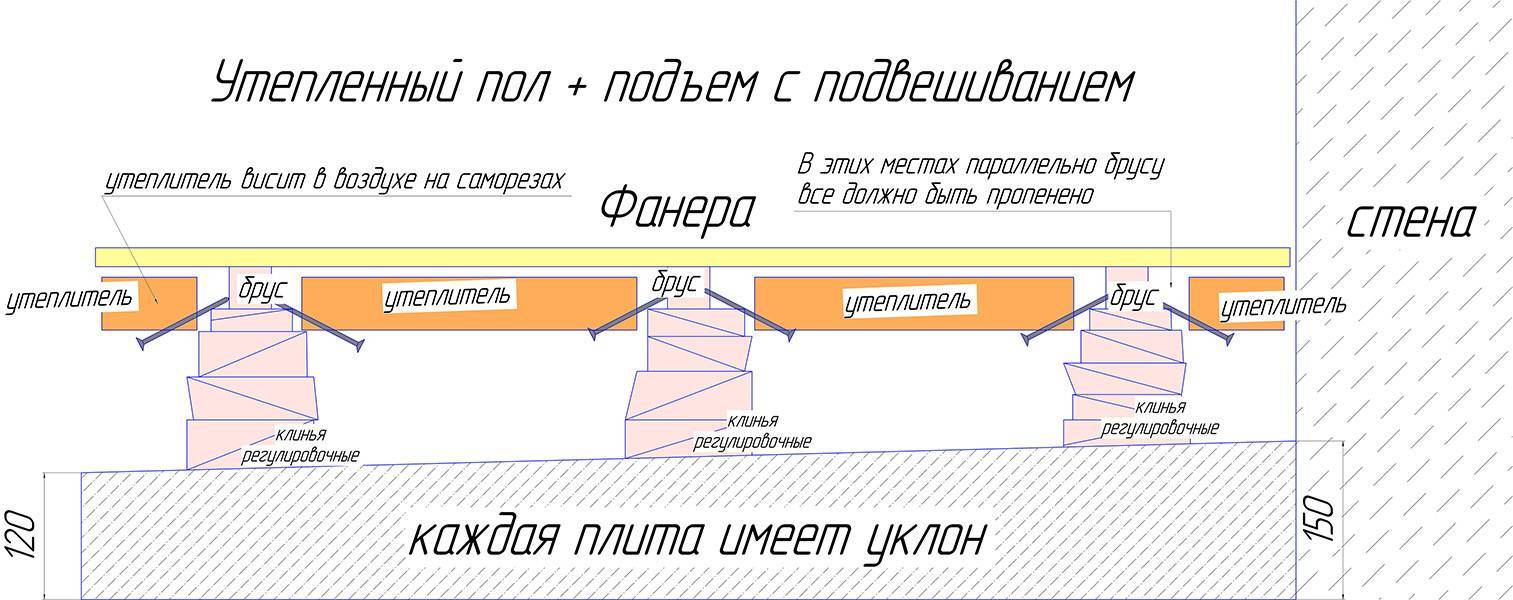

Как правильно утеплить пол на балконе

Осталось разобраться с тем, какой электрический вариант станет наиболее приемлемым для использования на лоджии. Монтируя такой теплый пол на балконе под ламинат, рекомендуется использовать кабели мощностью порядка 190 Вт/м². Учитывая, что инфракрасный тип обогревателя обладает мощностью, не превышающей 160 Вт/м², на лоджии он будет неэффективен.

Поэтому, рассматривая вариант оборудования отопления, и выбрав теплый пол на балконе или лоджии, работающий от электричества, следует остановиться на кабельной системе. Причем покрывать тепловой кабель должен не менее 70% от общей площади помещения.

Варианты моделей

Существует два вида систем теплого пола.

• Водяная. В данном случае предусматривается прокладка труб, обогрев которых осуществляется за счет горячего теплоносителя, циркулирующего внутри. В этом случае работа теплого пола возможна при врезке в центральную систему отопления или установке автономного отопительного котла. Такой пол помещается в бетонную стяжку.

• Электрическая. Ее монтаж предусматривает прокладку одно- или двужильного кабеля с последующей заливкой бетонной стяжкой.

Чтобы определить, какой тип обогрева лучше, необходимо более подробно изучить особенности всех систем.

Об этапах работ по утеплению

На рынке большой выбор разного рада строительных материалов предназначенных для качественного выполнения утепления балкона. Но прежде, чем приступать к работам, следует определиться, какой должен получится балкон и с какими положительными функциями.

Для утепления балкона возможно придется провести перестройку всего балкона, а возможно просто мелкий ремонт. Как можно выполнить утепление пола на балконе своими руками? Во первых, так как будем работать с полом, то следует сначала провести диагностику его строительной части.

1. Необходимо проверить надёжность опорной плиты балкона, отсутствие трещин, сколов, разрушений бетона. Если есть необходимость, проводится усиление плиты балкона за счёт дополнительного армирования, установка кронштейнов опорных под плиту. Наружные строительные работы должны быть согласованы с правлением дома, соседями и при необходимости с местной администрацией. Возможны изменения конструкции балкона, внешнего вида, поэтому на такие работы согласие должна дать комиссия администрации.

2. После проведения армирования, металлическая часть балкона заливается бетоном, образуя ровную поверхность. При ремонте заделываются трещины, сколы, раствором, сглаживаются выступы. Готовую поверхность следует грунтовать составом с глубоким проникновением. Стыковочные места и щели в стенах и конструкциях заделываются монтажной пеной.

3. Для надёжной защиты плиты от сырости и влаги, желательно выполнить гидроизоляцию. Наносится гидроизоляционный состав Гидротэкс или мастикой на битумной, полимерной основе. Ещё можно покрыть слоем оклеенной гидроизоляции.

4. Если пол без утепления, то желательно его обустроить дополнительным обогревом. Требуется выполнить монтаж кабеля на подготовленную поверхность пола перед заливкой бетоном. Далее можно укладывать плитку или настилать ламинат, паркет.

5. Во многих случаях пол балкона находится ниже уровня пола в квартире, поэтому по желанию жильца выполняют дополнительную подсыпку сухой смесью или утепление керамзитом, до определённого уровня. Можно, так же выполнять тёплый вариант из греющего кабеля или панелей, с обустройством разными отделочными материалами.

6. В других случаях проводится утепление разными утеплительными материалами с устройством каркаса деревянного из бруса, с последующей декоративной отделкой.

Пленочный теплый пол

Пленочный теплый пол работает за счет нагрева электрическим током.

Современный вариантом на сегодня, который находится на пике в обустройстве дома считается пленочный теплый пол под плитку. Пленка для пола — это полимерное полотно с вмонтированными карбоновыми элементами. Они нагреваются при прохождении через них электрического тока. Основным достоинством пленки считается то, что финишное покрытие монтируется на пол. Такое теплое покрытие не боится контактировать с внешней средой и любым напольным покрытием.

Правила укладки пленочного теплого пола под плитку

1. Укладка пленку проходит с укладкой на верхней части матовой стороны, а медных контактов снизу.
2. Контакты должны быть развернуты в сторону последующей запитки электричества.

Монтаж систем тёплых полов

После того, как вы определились, какой обогревательной напольной системой оснастить свой утеплённый балкон, пришло время браться за дело. Рассмотрим поэтапно, как сделать тёплый пол на балконе.

Подготовка балкона

Перед укладкой теплого пола подготавливают несущую плиту и основание

Перед тем, как начать стелить тёплые полы на балконе, следует осмотреть несущую плиту на предмет различных дефектов

Особое внимание следует уделить стыкам плиты со стеной здания или ограждающим парапетом

Если в этих местах найдутся трещины, их будет нужно заделать при помощи шпаклёвки или штукатурки. Если вы собираетесь заливать на балконе бетонную стяжку, следует убедиться, что несущая плита сможет вынести подобное утяжеление конструкции. Если на этот счёт у вас имеются хоть малейшие сомнения, лучше выбрать другой вариант, как сделать тёплый пол на лоджии.

Следующим шагом производим гидроизоляцию балконной плиты. Для этого можно использовать либо рулонные, либо обмазочные материалы. В первом случае листы гидроизоляции клеятся к бетонной поверхности при помощи битумных мастик. При этом стыки должны заходить друг на друга не менее, чем на 15 см и тщательно промазываться клеевым водоотталкивающим раствором. Подробнее о подготовке балкона к укладке нагревательных элементов смотрите в этом видео:

Обмазочная гидроизоляция наносится на поверхность балконной плиты кисточкой или валиком.

После этого следует произвести утепление балконной плиты. Это необходимо, чтобы тепло не уходило через несущую плиту на улицу, так как бетон очень хороший проводник тепла.

В качестве утеплителя под напольную систему обогрева лучше использовать плотный материал, способный не деформироваться под весом людей и мебели.

Отлично для этих целей подойдёт экструдированный пенополистирол, например, пеноплекс.

Монтаж обогревательных элементов

Укладывать тёплые полы на балконе следует строго в соответствии с инструкцией по монтажу. Для водяной системы лучше всего выбрать металлопластиковые трубы, поскольку они намного долговечнее металлических типов. О том, какие трубы лучше выбрать для водяного обогрева, смотрите в этом видео:

Монтаж их следует производить поверх утеплителя, используя в качестве крепёжных элементов специальные кронштейны, вкручиваемые в бетон. Укладываться труба должна непрерывной змейкой с расстоянием между витками порядка 15 – 20 см. Концы трубы запитываются в систему центрального отопления: один – в подающий, а другой в обратный коллектор. После этого поверх труб заливается цементная стяжка.

Под ИК-пол рекомендуют подкладывать фольгированный материал

Системы тёплого пола, использующие в качестве нагревательного элемента кабель, также заливаются цементной стяжкой, предотвращающей их механическое повреждение.

Инфракрасная плёнка наоборот настилается без применения цементных растворов. Под неё желательно подстилать слой фольгированного утеплителя, для более полного отражения теплового излучения от пола. Поскольку мощность обогрева в данном случае не так велика, как у нагревающегося кабеля, поверх ИК-плёнки рекомендуется настилать покрытие с высокими показателями теплопроводности – каменную или керамическую плитку.

Применение напольных покрытий с теплоизолирующим эффектом: утеплённый линолеум, ковролин, ламинат и т.д. могут привести к тому, что подогрев полов ИК-излучением станет малоэффективным.

Устройство карбонового теплого пола

Использование программируемого регулятора теплого пола

Технология устройства электрического теплого пола

Подключение теплого пола без терморегулятора

Устройство теплого пола в ванной от отопления

Как утеплить пол на балконе минеральной ватой

Многие владельцы жилья считают утепление пола на балконе или лоджии многоквартирного дома лишней тратой средств, хотя эта процедура имеет большое значение в цепочке работ по обустройству и отделке этого помещения.

Если вы решили сделать это помещение тёплым, придётся в первую очередь утеплить стены, потолок и пол на балконе .

Наличие балкона в квартире рано или поздно обяжет вас заняться его благоустройством. Многое из того, что придётся выполнить во время работ, напрямую зависит от конечного предназначения этих квадратных метров. Будь то дополнительная жилая площадь, зона релаксации или попросту холодная кладовая.

Материалов для осуществления такой работы существует много, об этом рассказано в статье сайта «Чем лучше утеплить балкон ». Сейчас же хотим представить вашему вниманию пошаговую инструкцию об утепление пола минеральной ватой.

Способы укладки утеплителя для пола опять же зависят от финишного напольного покрытия, его монтажа и крепления.

Мы в данной публикации рассмотрим укладку утеплителя между лагами, на которые монтируется массивная доска, листы ДСП, фанеры или ОСБ .

Шаг 1. подготовка основы пола

Поверхность, на которую планируется монтаж напольного покрытия, вкупе с утеплителем, должна быть сухая чистая и по возможности без повреждений. Мы имеем в виду трещины и сколы. Их необходимо закрыть цементно-песчаной смесью (ЦПС) или алебастром.

Щели в междупанельном пространстве закройте монтажной пеной или всё той же ЦПС.

Шаг 2. гидроизоляция основы пола

Эту операцию выполните с помощью рубероида, например. Выкладывайте его по длине помещения, внахлёст друг на друга 150-200 мм. Края материала подогните на 100-150 мм по стенам помещения. Для пущей верности, стыки проклейте скотчем.

Шаг 3. установка лаг

Для монтажа этих элементов напольного покрытия используйте деревянные рейки, пропитанные предварительно атифунгицидным средством и просушенные не менее двух суток.

Крепление бруса на пол может иметь два варианта:

• Непосредственно к бетонному основанию, с использованием подкладок для выравнивания горизонтального уровня.
• К прямым подвесам или уголкам, смонтированным на основу пола.

Об этих операциях подробно можно прочитать в статье «Деревянный пол на балконе ».

Шаг 4. укладка утеплителя

Обрешётка готова, и вы можете начать утепление пола балкона. Разрежьте полотно минеральной ваты по размеру, необходимому для закрытия определённого участка. При этом в разметку внесите поправки – добавьте к нужному размеру 50-70 мм, дабы края полотна очень плотно прилегали к лагам.

Вставьте материал в пространство между рейками. Заполните все участки обрешётки утеплителем. Зазоры, получаемые в результате монтажа бруса возле стены, закройте монтажной пеной.

Качественное утепление пола на балконе подразумевает толщину минеральной или каменной ваты не менее 50 мм.

Для получения более толстого слоя положите одно полотно на другое, но не советуем сильно придавливать минвату, так, как воздух, который и выступает в роли теплоизолятора, будет вытеснен из пространства между волокнами и теплоизоляционные качества ухудшатся.

Завершая утепление пола на лоджии или балконе, накройте конструкцию полиэтиленовой плёнкой или другим материалом, не пропускающим влагу. Плёнку закрепите к древесине, используя мебельный степлер.

Теперь можете заняться укладкой массивной доски, листов ДСП, ОСБ или фанеры на лаги, для завершения процесса производства утеплённого покрытия.

Теплый пол на балконе готов к перепадам температур за окном и будет долгое время служить верой и правдой, сохраняя тепло вашего дома.

https://www.youtube.com/watch?v=4C-kMLll6Is

Недостатки водяной системы обогрева пола

Водяная отопительная напольная система – тоже противоречивый вариант

Специалисты акцентируют внимание на таких ее минусах:

• эффективность системы во многом зависит от теплопроводности напольного покрытия;
• имеет ограничения для монтажа в многоквартирных домах из-за риска протечки;
• не подходит для установки на перекрытия из деревянных балок;
• требует бетонной “плавающей” стяжки пола;
• при обустройстве на первом этаже требуется дополнительное утепление пола теплосберегающими материалами;
• отличается сложным и трудоемким процессом разработки и монтажа системы;
• при течи возникают серьезные трудности, связанные с ремонтом;
• вода как теплоноситель приводит к большим теплопотерям.

К тому же водяной пол считается одним из самых дорогостоящих разновидностей обогрева, что останавливает многих домовладельцев.

Как крепят утеплитель на полу

Пенополистирол или пенопласт просто укладываются на бетонном основании. Все стыки пенят.

Иногда монтажники делают дополнительно обрешётку, накручивают саморезов и укладывают листы в воздухе. На расстоянии от поверхности плиты. Это сложный долгий процесс.

Прибивать утеплитель к плите пластиковыми грибами бессмысленно. Он и так никуда не денется.

Таким же образом укладывают вату. Режут в размер — укладывают прямо на плиту. Хитрости в этом процессе нет. Единственное вату нужно резать чуть большими кусками чем расстояние между брусьями. Она имеет упругость и под собственной пружинистостью разжимает пролет.
