Теплый пол на деревянный пол: пример устройства водяной системы на лагах

Электрические полы

Система «электрический теплый пол» представляет собой кабели, обогревательные маты или пленку. В случае использования кабеля следует учесть следующие моменты:

• Система должна быть изолирована от влаги.
• Температура нагреваемой поверхности не должна превышать 27° C. Поэтому рекомендуется использовать термодатчики и термостаты .

Схема устройства кабельного теплого пола по деревянному основанию: поверх утеплителя, уложенного между лагами, настилается теплоотражающая подложка и монтажная сетка, на которую укладывается кабель

Монтаж кабеля на деревянное основание можно сделать по следующей инструкции:

1. Под лаги будущего пола настилается фольгированный теплоизолятор (фольгой вверх), слой которого составляет минимум 30 мм.
2. Сверху стелется монтажная сетка, на которую потом будет крепиться кабель.
3. Петлями укладывается электрический кабель. В лагах делаются пропилы для петель.
4. В пропилы укладывается нагревательный кабель и закрепляется на сетке с помощью хомутов.
5. Датчик температуры кладется между лагами, а на стене монтируется терморегулирующее устройство.

Если теплые полы функционируют правильно, можно приступать к финишной отделке пола

При этом важно помнить, что между чистовым покрытием и кабелем должно быть не менее 30 мм

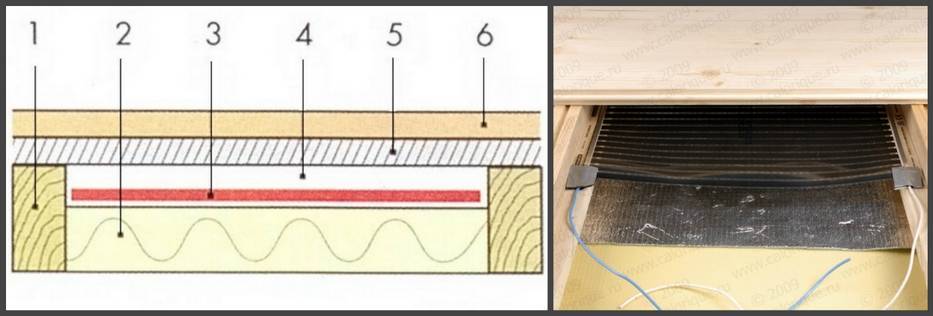

Схема устройства инфракрасного теплого пола на деревянном полу по лагам: 1 — лаги, 2 — утеплитель, 3 — ик пленка, 4 — воздушный зазор, 5 — основание пола (ГВЛ, OSB, фанера, пленка полиэтиленовая), 6 — напольное покрытие (ламинат, паркет, линолеум и др.)

Самым экономичным и простым вариантом для подогрева деревянного пола является пленочный (инфракрасный) теплый пол. Укладка происходит так:

• На основании раскладываются теплоизоляционные материалы;
• Сверху закрепляется нагревательная пленка;
• Пленка подключается к сети;
• Монтируется финишное покрытие.

Конструкция теплого пола с нагревательной пленкой на деревянном основании: 1 — напольное покрытие (ламинат), 2 — PE пленка, 3 — ик пленка, 4 — пробковая подложка, 5 — основа пола (фанера, OSB, ГВЛ и др.), 6 — утеплитель, 7 — лаги

Что касается нагревательных матов, то они укладываются в слой плиточного клея, в других случаях их применение не рекомендовано.

Порядок монтажа тёплого водяного пола

В сети Интернет можно посмотреть видео с подробным описанием технологии устройства системы тёплого пола с использованием трубопровода. Опытные мастера дают рекомендации и показывают, как правильно сделать такую конструкцию своими руками. Она включает несколько этапов.

1. Исследование и подготовка деревянного пола.
2. Устройство теплоизоляции и дополнительного утепления (при необходимости).
3. Монтаж труб.
4. Подключение к системе отопления.
5. Опытное включение и проверка работы системы, устранение неполадок (по мере возникновения).
6. Установка финишного покрытия пола.

Каждый этап важен и имеет свои особенности.

Электрический теплый деревянный пол.

Во многих квартирах старой постройки укладывались деревянные полы, да и в индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы в деревянном полу Вы должны учитывать:

• Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
• Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
• Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
Нагревательный кабель не должен касаться легковоспламеняющихся материалов.

Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.

При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
Все электрические соединения должны быть надежно заизолированы.

Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.

Не используйте мягкие напольные покрытия: линолеум или ковролин

Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.

При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
4. Укладываем нагревательный кабель и крепим его к сетке.
5. Выводим датчик температуры в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

Монтаж деревянного теплого пола по шагам

Теперь рассмотрим монтаж тёплого водяного пола по деревянным лагам подробно, наглядно и по шагам. (Это всего лишь один из возможных вариантов.)

На фото ниже видим лаги для укладки деревянного пола:

Лаги укладываются с шагом 0,6 м. Для крепления лаг можно применять оцинкованные опоры, видов которых сейчас выпускается очень много:

Удобство применения таких опор в том ещё, что их можно сперва закрепить саморезами или/и гвоздями, выставив все опоры по уровню, а только потом уже к опорам крепить сами лаги.

После крепления лаг снизу укладывается черновой пол – для того, чтобы на него положить слой теплоизоляции:

На черновой пол укладываем гидроизоляционную плёнку (отлично видно на следующих фотографиях); затем – теплоизоляция:

На фото выше в качестве теплоизоляции минеральная плита на базальтовой основе в два слоя (100 мм). Поверх теплоизоляции уложена доска 40 мм (укладывать эту доску не обязательно, можно укладывать на лаги полосы ДСП (толщина ДСП 20-22 мм), между которыми будет располагаться труба тёплого пола).

На следующем фото видны уложенный полоски ДСП с шагом 20 см (т. к. при расчётах получился такой шаг между трубами):

Полосы ДСП укладываются в такой последовательности: сначала укладываются полосы вдоль стен, после чего уже кладём полосы по всей площади. Углы у полос подрезаны – для укладки изгибов труб:

Между полосами ДСП, как видно на фото, оставляется зазор, в который и будет укладываться труба.

Существуют специальные алюминиевые листы с выдавленными в них профилями под трубу. Такие листы нужны в качестве теплоотражателей. Не везде они есть в продаже, поэтому можно обойтись листами оцинкованного железа толщиной 0,5 мм, которое можно найти в любом магазине стройматериалов.

На фото ниже показаны полосы из оцинкованной стали, о которых говорится абзацем выше, уже прикреплённые к ДСП:

Оцинковка крепится к ДСП обычными гвоздями. Полосы из оцинковки согнуты таким образом, что получились канавки, в которые затем и укладывается металлопластиковая труба.

На рисунке ниже показан профиль, по которому сгибается полоса из оцинковки:

Видим, что вдоль стены проложена подающая и обратная труба, а рядом уложены «калачи» самого тёплого пола:

При проектировании важно учесть все зазоры, которые следует оставить между уложенными трубами, и затем крепить полосы ДСП с учётом этих зазоров. Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия

Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы

Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия. Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы.

На следующем фото готовая деревянная система водяного тёплого пола:

Следующим этапом на этот пол будет уложена фанера и сверху чистовое покрытие пола (но сперва систему следует опрессовать. заполнить водой и выдержать под давлением).

Об укладке фанеры можно сказать лишь две вещи: фанера выбирается влагостойкая толщиной не менее 10 мм, и между листами фанеры оставляем зазор в 5-10 мм (зазор можно заполнить герметиком, но можно и не заполнять; нужен зазор из-за возможного расширения фанеры – древесина, как известно, берёт в себя влагу — даже влагостойкая, то же относится к ОСП).

Вот и весь монтаж деревянной системы тёплого водяного пола – как видим, ничего сверхсложного нет.

деревянная система водяного теплого пола

2013-2017 г. Copyright Использование материалов сайта разрешено со ссылкой на vodotopim.ru

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

• Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
• Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

• Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
• Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
• Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Подготовка и утепление основания

Бетонный пол

Снимите с основания покрытие, очистите от следов клея. С помощью уровня и двухметровой линейки проверьте ровность пола. Обнаружив ямки размером больше 5 см и глубиной свыше 1 см, заделайте их. Устраните перепады высот больше 2 мм на 2 метра. Накройте бетон паропроницаемой пленкой. Уложите вспененные плотные плиты толщиной 5-10 см.

Чем толще плита, тем лучше теплоизоляция и меньше теплопотери. Вместо плит используйте фольгированный отражающий утеплитель, расположив фольгой к нагревательным элементам.

Деревянный пол под стяжку

Снимите покрытие и черновой пол. Отремонтируйте и закрепите лаги. Засыпьте пустоты керамзитом. Проверьте материал чернового пола. Если на некоторых элементах обнаружите следы гнили или черноту, установите новый пол из фанеры толщиной 20-25 мм. Закройте пол гидроизоляцией – паропроницаемыми пленками или рубероидом.

Установите двухуровневую армирующую сетку из стальной или стеклопластиковой арматуры. Установите маяки – деревянные или алюминиевые рейки, выставленные по уровню. Заливайте стяжку толщиной 5-15 см, контролируя поверхность по маякам. Через 25 дней уложите поверх стяжки паропроницаемую пленку и вспененные плиты толщиной 5-10 см.

Деревянный пол под фанеру

Для того, чтобы сделать теплый деревянный водяной пол или его электрический вариант, используйте следующие варианты:

1. Снимите покрытие и черновой пол, отремонтируйте и закрепите лаги. Засыпьте пустоты керамзитом или шлаком. Застелите лаги фанерой толщиной 25-30 мм. Разметьте положение труб, вырежьте из фанеры направляющие общей толщиной 100 мм, между которыми будут проходить трубы, и закрепите саморезами.
   Или используйте бруски 100*50 мм. Заполните пространство между направляющими вспененными плитами или минеральной ватой, высотой 7,5-8 см.
2. Отремонтируйте лаги, засыпьте пустоты керамзитом или шлаком и зашейте фанерой толщиной 25 мм. Уложите паропроницаемую пленку. Уложите фольгированный отражающий утеплитель, расположив фольгой к трубам. Разметьте расположение труб.
   Установите направляющие из фанеры толщиной 30 мм или деревянных брусков 50*50 мм, закрепив саморезами.
3. Отремонтируйте и закрепите лаги. Вырежьте из фанеры толщиной 10 мм полоски шириной 20 см. Закрепите саморезами к нижней части лаг так, чтобы выступление в обе стороны было одинаково. Зашейте пространство между лагами фанерой толщиной 5-8 мм, укладывая на прикрученные фанерные бортики.
   Застелите получившиеся ниши паропроницаемой пленкой. Уложите в них минеральную вату или нарезанные вспененные плиты. Застелите пол паропроницаемой пленкой и зашейте фанерой толщиной 20-25 мм. Из фанеры такой же толщины нарежьте направляющие, между которыми пройдет труба. Они — лаги для покрытия.
4. Отремонтируйте лаги, заполните пустоты керамзитом или утеплите пенопластом. Уложите покрытие. Измерьте толщину нагревательного мата. Подберите фанеру или древесноволокнистую плиту(ДВП) толщиной на 1 мм больше, чем толщина нагревательного мата. Разметьте место укладки матов, и разделите их между собой направляющими из фанеры или ДВП.
   После укладки матов, застелите весь пол фанерой толщиной 10 см и наклейте покрытие – ламинат, паркет или массивную доску.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Утепляем новыми технологиями деревянное напольное покрытие

Стоит сразу сказать, что сегодня система теплого пола предполагает три вида обогрева, три типа технологии:

• Электрический, когда в пол устанавливаются специальные нагревательные элементы.
• Инфракрасный, тепло поступает от специальных пластин.
• Водяной, система подключена к центральной системе отопления.

Вообще, в частном строительстве электрический и ИК полы так и не смогли завоевать большую популярность. Возможно, это связано с большим потреблением энергии или с простым недоверием, однако именно водяной вариант остается до сих пор наиболее востребованным.

Пример инфракрасного пола для квартиры

Работа

Вся работа по установке отопления сводится к четырем этапам:

• Подготовка основания.
• Укладка труб.
• Подключение.
• Финишное покрытие.

Причем подготовка основания может идти двумя путями:

• По уже существующему черновому полу, вариант для установки отопления во время ремонта.
• С нуля, здесь и «всплывает» вопрос, как установить теплый пол на деревянный пол.

Чтобы не углубляться в процесс устройства пола с самого начала, можно просто определить главный момент, который необходим в обоих случаях – черновое основание. При ремонте, к примеру, оно оценивается и если находится в удовлетворительном состоянии, то монтаж ведется прямо по нему.

В противном случае, как и при создании полов с нуля, есть несколько нюансов:

• Лаги должны быть расположены на расстоянии 60 см друг от друга.
• Между досками чернового пола не должно быть серьезных щелей.
• Конечно, полное отсутствие гнили или плесени.

Демонтаж старого чернового пола

Проведя демонтаж старого чернового основания, начинается установка нового, для этого можно пойти следующими этапами:

• Устанавливаются новые лаги, предварительно обработанные антисептиками и антипиринами.
• Своими руками прибиваются бруски к нижнему основанию, если есть такая возможность, или прибиваются бруски к бокам лаги.
• Стелется черновой вариант пола. Это может быть доска необрезанная или фанера, ДСП.

Как правило, для чернового варианта используется необрезанная доска, а это значит, что невозможно будет добиться плотного прилегания. В поверхности все равно будут оставаться щели. Это не страшно, ведь следующим этапом идет утепление.

Утепление

Перед тем, как уложить теплый пол на деревянный пол, по черновому основанию необходимо выложить теплоизолирующий материал. Наиболее распространенным вариантом выступает минеральная вата.

Утеплитель продается в виде плит и рулонов, и выбор зависит от того, насколько правильно и точно установлены лаги. Принцип укладки теплоизолятора очень прост и заключается в том, что минеральная вата укладывается между лаг, причём плотно, что и исключает образование мостов холода.

Идеально установленный теплоизолятор – минеральная вата

Далее устанавливается труба. В варианте с теплоизоляционным материалом, перед тем как постелить теплый пол на деревянный пол, в лагах по месту прохода трубы, вырезается паз. Сама труба прикрепляется к боковой поверхности лаги или к черновому полу на специальные скобы.

Схематический пример крепления трубы на скобы

После того как трубы аккуратно уложены и закреплены, можно приступать к финишному покрытию.

Второй вариант того, как сделать теплый деревянный пол немного отличается, и предполагает установку труб по древесине, а не по теплоизолирующему материалу.

Здесь процесс установки и монтажа идет следующим образом.

• По лагам устанавливается черновой пол. Набиваются доски, все, как и должно быть при устройстве напольного покрытия.
• Дальше расчерчивается схема расположения труб отопления.
• По схеме начинают устанавливаться доска, или фанерные части.
• Установка происходит так, чтобы между элементами доски оставались пазы под трубу.
• Края досок закругляются под поворот трубы.

Пример фанерных вставок для образования пазов под трубу

Такая система предполагает использование доски или фанеры, которые будут немного больше в сечении, чем сама труба. К примеру, если труба идет сечением 16-18 мм, то доска или фанера, идут сечением 20 мм.

Инструкция по установке такого варианта достаточно проста, просто потребует большего расхода древесины, а сам пол получится в виде своеобразного сэндвича.

Пример фольги, на которую кладется труба

• Присутствие теплоизолирующего материала.
• Общая площадь работ.

Плюс на стоимость окажет влияние и момент подключения всей системы к отоплению, а точнее, какой будет выбран распределительный шкаф, какие фитинги, и какой терморегулятор будет установлен.
