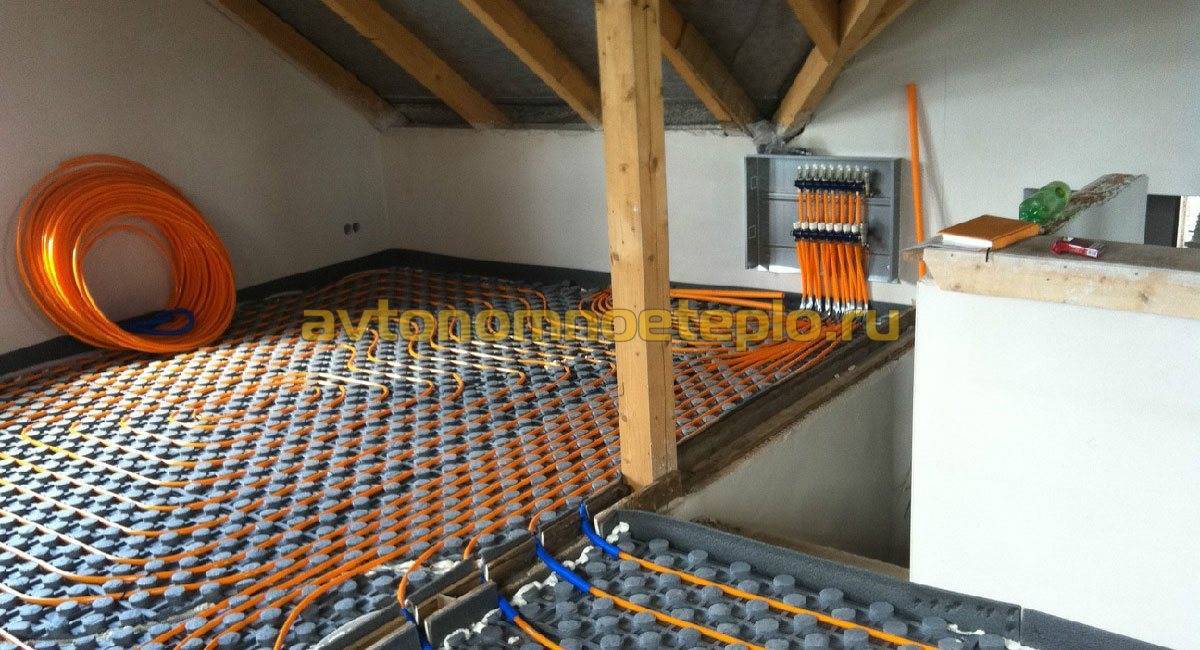

Теплый пол по деревянным лагам

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами

Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение

Оценка состояния в себя включает:

• визуальный осмотр состояния поверхности деревянных досок;
• ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
• устранение треснувших и прогнувшихся досок;
• выравнивание лагов в местах прогиба;
• добавление лагов, если расстояние между существующими элементами слишком большое.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Почему тёплый пол без стяжки подходит для монтажа по лагам?

Преимущества тёплого пола, где трубы уложены в цементной стяжке, очевидны:

• Температура нагрева теплоносителя небольшая, не выше 55 градусов, поэтому можно сэкономить деньги на энергоносителе.
• Цементная стяжка, внутри которой уложен трубы, дает равномерный нагрев всей поверхности пола.
• Поскольку тепло распространяется по всей площади пола, в помещении устанавливается комфортная температура и благоприятный микроклимат.

Достоинств традиционной технологии монтажа водяного обогрева под стяжку пола ещё много. Загвоздка состоит в другом: как сделать, чтобы система водяного обогрева пола отличалась такими же преимуществами, но при этом можно было не использовать тяжёлую стяжку. Ведь балки перекрытий из дерева и так подвергаются нагрузкам:

• На них воздействуют статические нагрузки от перегородок, которые расположены в комнате, и предметов мебели.
• Деревянные балки без прогиба компенсируют вес чернового основания пола, напольного покрытия и уложенного теплоизолятора.
• На них всё время оказываются динамические воздействия от передвижения людей, проживающих в доме.

Так вот представьте, что будет, если ко всем вышеперечисленным нагрузкам добавится ещё и бетонный монолит, который имеет тяжеленный вес – несколько тонн на каждое помещение.

Устройство водяного обогрева под полом в стяжку

Чтобы балочное устройство выдерживало тяжесть такой конструкции, потребуется сечение балок увеличить раза в два, а это напрямую скажется на цене строительства. Однако решить такую проблему помогли финны, которые разработали технологию монтажа тёплого пола по лагам сухим методом, то есть надобность в создании стяжки отпадает.

Устройство тёплого водяного пола без стяжки

Такая технология подходит, если требуется устроить конструкцию, которая будет нагревать пол на деревянном основании. При этом нагрузки составят лишь 20 кг на 1 кв. м площади комнаты. А теперь сравните разницу в весе между устройством тёплого водяного пола в стяжку и без стяжки, результат ошеломляющий!

Водяные нагревательные контуры в домах из дерева можно убирать в стяжку в нескольких случаях:

• Если в деревянном доме покрытие первого этажа опирается на фундамент плитного или ленточного типа или на твёрдый грунт.
• В домах, построенных из SIP-панелей толщиной в 200 мм, в случае если они опираются на фундамент ленточного типа или на свайно-винтовой.
• Если каркасное или рубленое жилище имеет основание, устроенное из очень мощных балок, которые свободно выдержат большой вес стяжки.

Теперь вы знаете, почему технология монтажа без стяжки стала оптимальным решением для установки системы обогрева пола. Такая технология обеспечивает качественный обогрев пола и помещений, при этом нагрузки на деревянное основание незначительны. Однако прежде чем приступать к монтажу, потребуется правильно подготовить основание, об этом мы поговорим ниже.

Не менее важная информация по теме: Пирог пола по деревянным балкам первого этажа

Подготовительные работы

Теплый пол в деревянном доме начинается с установки котла, выбора схемы сбрасывания излишнего давления, а с ним и воды, крепления на стену насоса и коллектора.

Дальнейшая подготовка зависит от статуса здания. Жилое: все подготовительные работы рассматриваются в этом разделе. Новостройка — отнесены к основным монтажным операциям. Установка газового котла возможна внутри жилого здания, в одном из помещений. Для твердотопливных котлов, а также работающих на дизельном топливе нужно отдельное техническое помещение (пристройка, подвал).

Сложнее для домашнего мастера выбрать схему сброса давления. Они бывают с открытым и закрытым контуром. Отметим, что за длительный период работы в строительстве, плюсов у открытой системы специалисты не могут привести. А вот минусы — пожалуйста:

• вынос расширительного бачка в верхнюю точку здания, а это чердак, требует его утепления;
• необходимо постоянно контролировать уровень теплоносителя и регулярно его подливать;
• ограничено давление котла;
• коррозия металла из-за контакта с кислородом.

полностью ограничен контакт с воздухом — нет процессов окисления (ничто не ржавеет);
расширительные баки компенсируют не только давление котла, но и расширение теплоносителя под воздействием высоких температур;
можно использовать антифриз, что важно, когда в доме не живут постоянно;
расширители можно размещать в любом месте, в том числе рядом с котлом;
температура кипения теплоносителя, за счет повышения давления смещается с +100oС до +120oС;
высокое давление облегчает работу насосов.

Вывод: если не хочется проблем в процессе эксплуатации нужно устанавливать закрытую систему компенсации расширения воды.

Закрытая система водяного отопления.

На следующем этапе на стену крепятся насос и коллектор. С ними соединяется котел. Подключение производится трубами большего диаметра.

Подготовительные работы в жилом доме

Непосредственно перед сборкой системы отопления в жилом доме нужно:

1. из помещения вынести мебель;
2. снять плинтуса;
3. удалить старое напольное покрытие;
4. провести ревизию древесины в черновом полу;
5. заменить гнилые элементы, дополнительно прикрепить к черепному бруску доски и т.д.;
6. заделать щели между досками и дырки от выпавших сучков;
7. обработать дерево антисептиком;
8. загрунтовать поверхность;
9. провести гидроизоляционные работы. Подробная инструкция находится в работе «Гидроизоляция пола в деревянном доме».

Более подробно о подготовке основания пола для дальнейших работ можно посмотреть здесь.

Деревянный пол по стяжке

В первую очередь нужно хорошо выровнять основание, если наблюдаются перепады по высоте.

Это можно сделать при помощи самовыравнивающейся смеси.Далее нужно сделать слой гидроизоляции, застелив рубероид или клеенку на пол. При этом желательно загонять края материала на стены.Пол размечаем полосами под укладку лаг. Расстояние нужно сделать не менее 60 см.

Иногда можно и 80 см если помещение небольшое.В намеченные полосы по три штуки на каждую монтируем шпильки, которые будут удерживать деревянные доски-лаги.В дереве под шпильки нужно высверлить отверстия.Устанавливаем лаги на шпильки и выравниваем по высоте. Замки-фиксаторы нужно стянуть до нужного уровня и убрать их в отверстие в дереве. Края шпилек срезаем болгаркой.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.

Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.

Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.

В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.

Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Облицовка пола

После тестирования трубопровод закрывают чистовым деревянным покрытием. На лаги укрепляют доски. Для этого используют саморезы размером 70 мм или 60 мм. Шляпки маскируют затиркой по древесине; выбирают необходимый оттенок.

Если напольное отопление устанавливают на 2 этаже, то лаги укрепляют к основанию пола из ГВЛ. Трубопровод укладывают в термораспределяющие пластины. Вместо них можно установить контурные маты из пенополистирола. Они являются дополнительным утеплителем; система не будет нагревать потолок первого этажа, направит инфракрасные волны вверх к полу комнаты на втором этаже.

При использовании полистирольных плит появляется возможность выполнить бетонную стяжку. Выбирают полусухую смесь. Она способствует более равномерному распределению тепла в помещение. На лагах укрепляют чистовое покрытие из досок. Проводят дальнейшее оформление пола.

Укладка труб для схемы теплого пола

Осуществить данный вид работы можно двумя способами.

Первый, он же наиболее простой, но, к сожалению, довольно дорогой. Приобретаются уже полностью подготовленные модули из ДСП, в которых уже выполнены нужные углубления. Так же в данный комплект помимо модулей из ДСП входят специальные пластины из металла, трубы и крепеж. Единственное что остается вам сделать, это осуществить сборку по инструкции.

Но с целью экономии денежных средств многие мастера осуществляют подготовку панелей самостоятельно. А так же вместо листов ДСП выполняется набивка реек. Планки необходимого размера вырезаются из досок либо листов фанеры. Промежутки между нарезанными планками обязаны строго соответствовать толщине рейки, так как в смонтированных пазах трубы должны не просто фиксироваться, но и оставаться целыми при вероятном смещении древесины.

Размеры направляющих планок целиком и полностью зависят от необходимого расстояния между трубами в осуществляемой схеме. Таким образом, если избран метод укладки змейка с шагом в тридцать сантиметров, двадцати двух миллиметровая доска должна иметь ширину 278 мм при внешнем диаметре трубы равным 17 мм.

Так как в монтаже готовых панелей нет совершенно никаких трудностей, далее рассмотрим метод с использованием реек.

Схема укладки труб

Термостаты для теплого пола

Термостат — это прибор, который измеряет температуру чего-либо, сравнивает эту температуру с заранее заданной и, в зависимости от результата сравнения, подает команду сервоприводу включить или выключить регулирующий вентиль. Таким образом, включая или отключая подачу тепла, термостат поддерживает температуру чего-либо с минимальными отклонениями от заданной величины, обычно с точностью +\- 0,5 оС.

Для измерения температуры термостат может иметь встроенный в корпус прибора датчик температуры. Датчик температуры может быть и выносным. Выносной датчик соединяется с термостатом проводами.

На термостате всегда есть кнопки или колесики, с помощью которых задается температура, стабильность которой он должен обеспечить. На всех термостатах есть индикация текущего состояния — «нагрев включен» или «нагрев выключен».

Термостат в зависимости от способа соединения с исполнительным сервоприводом  может быть проводным или беспроводным.

Самый мало бюджетный вариант — это проводной термостат. Сам прибор устанавливается в помещении, в котором должен поддерживать температуру. Коллектор теплого пола с сервоприводами может быть установлен в другом месте, например, в котельной. Между собой эти устройства соединяют тонкими проводами.

Беспроводной термостат передает команду управления на сервопривода коллектора по радиоканалу. Для этого, в корпусе термостата имеется радиопередатчик, а вблизи коллектора устанавливают радиоприемный блок. Установка беспроводного термостата бывает выгодна, когда проводят работы по автоматизации в уже построенном доме — не требуется прокладывать провода и нарушать отделку помещений.

Для регулирования температуры воздуха и температуры теплого пола  в соответствии с алгоритмом — регулируем температуру воздуха в помещении, но не даем нагреться полу выше заданной температуры, необходим термостат, имеющий соответствующие функции.

Термостат для теплого пола:

• • Должен работать с двумя датчиками температуры: встроенным датчиком температуры воздуха и выносным датчиком температуры теплого пола.
  • В термостате должна быть предусмотрена возможность задавать отдельно температуру воздуха и температуру теплого пола.
  • Должен быть заложен алгоритм регулирования по температуре воздуха с ограничением температуры поверхности теплого пола.

Один термостат может управлять несколькими исполнительными сервоприводами, установленными на одном коллекторе. Термостат с сервоприводами соединяют через специальный блок — коммутационный модуль.

Еще Статьи на эту тему:

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Материальное оснащение

Что нужно для устройства пола?

Итак, если нам нужно смонтировать систему обогрева своими руками начинать следует с закупки материалов. Минимальный перечень того, что нам потребуется, я приведу в таблице:

Инструменты для работы

Раз пол будет из дерева, то без набора плотницких инструментов не обойтись

Подготовка помещения к монтажу отопительной системы и собственно укладка теплого пола производится с применением таких инструментов:

1. Пила по дереву.
2. Дрель с набором сверл.
3. Шуруповерт.
4. Нож для резки тепло- и гидроизоляции.
5. Кисти для нанесения гидроизоляционных пропиток.
6. Пила или специальный инструмент для резки труб.

Обжимной инструмент для металлопластиковых изделий серьезно ускоряет процесс

1. Инструмент для монтажа фитингов (обжимные клещи для металлопластика, паяльник для полиэтилена и т. д.).
2. Уровень.
3. Рулетка.

Набор для монтажа трубной системы. Такие инструменты есть, наверное, у любого сантехника

Материалы для обработки лаг

Чтобы лаги эксплуатировались длительное время, важно защитить их от вредных влияний окружающей среды: атмосферных осадков, ветра, сырости. Поэтому перед монтажом они обрабатываются различными средствами

Биозащитные составы

Биозащитные составы предохраняют древесину от грибка, плесени, насекомых. Срок защиты средством от 25 до 30 лет. Используются концентраты. Иногда в них добавляется пигмент, с помощью которого можно обеспечить равномерное нанесение средства. Биозащитные средства экологичны, не выделяют токсичные вещества, гипоаллергенны. Запах слегка уловимый. Наносят их перед монтажом пола.

Невымываемый антисептик

Невымываемый антисептик необходим для защиты от повышенной влажности, перепадов температур. Расход средства: 400 г на 1м

Чтобы добиться определенного результата, важно нанести до 4 слоев средства. Хорошо подходит Неомид

Народные средства

К народным защитным средствам относятся:

• трансформаторное масло. Оно проникает глубоко в поры материала и предохраняет его от патогенных микроорганизмов;
• смола Березовая смола защищает от грибка, плесени, гнили и жучков. но не предохраняет от пожара;
• отработанное моторное масло. Обладает хорошей защитой от насекомых и бактерий Стоимость его небольшая, но значительным минусом является сильный запах, который не выветривается в течение нескольких месяцев.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

Заключение

В приведенном выше материале редакции портала получен положительный ответ на вопрос: нужен ли теплый пол в частном доме на основе настильной системы укладки труб для жидкостных теплоносителей. Подведем краткие итоги:

• конструкция легкая и надежная;
• затраты на обогрев минимальные по сравнению со всеми возможными способами отопления;
• ремонт течи не представляет сложностей за исключением пола из плитки. При этом плиточный пол легче разбить, чем стяжку толщиной 5-6 см;
• толщина напольного пирога не превышает 5 см;
• рассеивающие пластины быстрее прогревают помещение, чем бетонный монолит, залитый на контур;
• быстрый и не очень сложный монтаж.

К недостаткам можно отнести:

• более низкую теплоотдачу настильной системы;
• высокую стоимость вспомогательных материалов, особенно алюминиевых рассеивателей в комплекте со специальной подушкой из полистирола (с бобышками).
