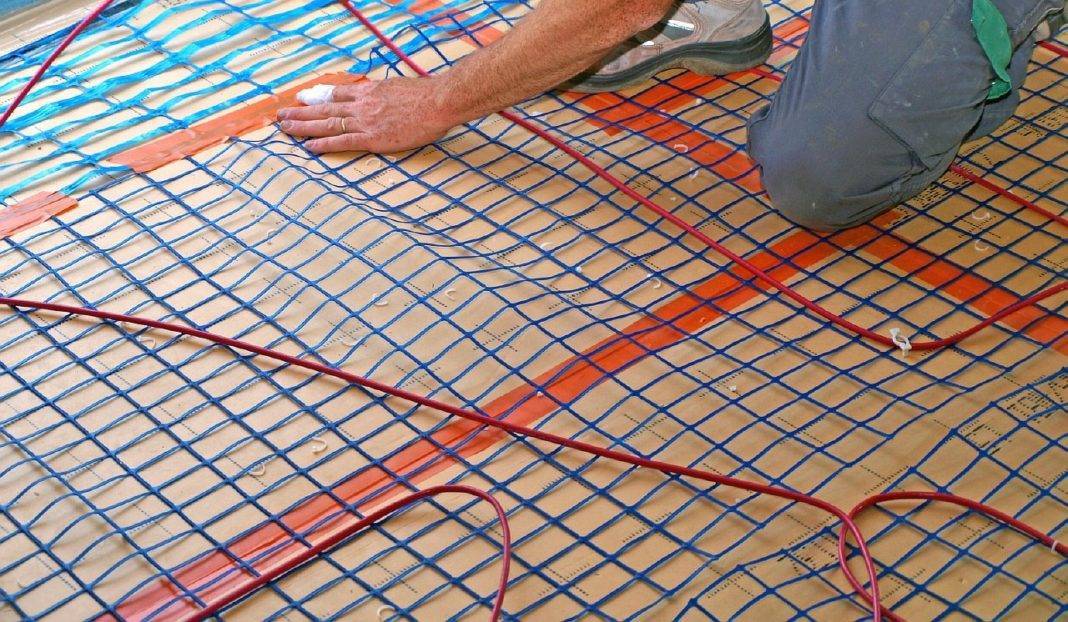

Теплый пол в гараже своими руками

Обзор популярных моделей

Многие компании занимаются производством мобильных теплых полов. Рассмотрим варианты, пользующиеся заслуженной популярностью.

1. «Теплолюкс». Изделие эффективно эксплуатируется на паркете, линолеуме и ламинате. Длина монтажного провода достигает двух с половиной метров. Нагревательный инфракрасный элемент способен работать даже на облицовочной плитке. Система проста в уходе, потому что наружная поверхность мата изготавливается из искусственного войлочного материала. Нагревательная система отличается компактными размерами, что облегчает процесс ее хранения и транспортировки. Максимальный нагрев не превышает тридцати градусов. Систему рекомендуют размещать под различными коврами.
2. «Синплен». Еще один вариант, пользующийся спросом. Толщина отопительной системы не превышает 0.6 мм, но это не оказывает негативного влияния на рабочий эффект. Изделия выпускаются по стандартным размерам, могу работать с различными покрытиями для пола. Система имеет регулятор для удобства контроля температурного режима.
3. «Трио». Компания производит небольшие по размерам модели, способные производить нужное количество тепловой энергии, чтобы обогреть помещение. Пользователи единодушно отмечаю неплохую экономичность систем от этого производителя.
4. «Caleo». Корейская компания, изготавливающая системы обогрева различной ширины с высоким температурным режимом плавления.
5. «Rex Va Xica». Еще один корейский вариант пленочного пола, известный не только оперативностью обогрева, но и отменными качественными характеристиками.

Изучив модели и их конструктивные особенности, можно еще раз удостовериться в их неоспоримых достоинствах перед другими аналогами. Основное отличие мобильных теплых полов в том, что их монтаж не подразумевает выполнение трудоемких работ.

Делать или не делать?

С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.

Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.

И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.

Технология монтажа теплого электрического пола

Как сделать электрический теплый пол в гараже? Рассмотрим основные рабочие этапы.

Подготовка основания

Сначала необходимо изучить правила безопасности. После этого проводятся определенные мероприятия. Как правило, пол в гараже земляной, поэтому его предварительно необходимо утеплить, чтобы минимизировать тепловые потери.

Теплоизоляция

Если этим условием пренебречь, то потеря тепловой энергии достигнет тридцати процентов.

Для начала на грунтовом основании устраивается гравийная подушка, высота которой достигает двадцати пяти сантиметров. Гравий разравнивается и тщательно трамбуется. После этого по такому же принципу устраивается семисантиметровая подушка из песка. Сверху устраивается стяжка из бетонной смеси, которая заливается по арматурному каркасу.

Следующий этап – укладка теплоизоляционного материала. Он может быть разным, но в случае с гаражным полом специалисты рекомендуют использовать полистирольные листы либо пеноплекс. Толщина слоя может варьироваться от четырех до девяти сантиметров, и зависит это от климатических условий вашего района.

Верх теплоизоляционного слоя укрывается полиэтиленом. Заключительный шаг – заливка песчано-цементной стяжки. Поверхность ее должна получиться ровной, без резких перепадов по высоте. Устройство теплоизоляционного слоя закончено.

Монтаж нагревательных элементов

В этом случае соблюдается следующий алгоритм действий:

• размечаем места установки стеллажей и верстака для хранения запчастей и инструментов;
• от всех стен откладываем по 4 – 9 см;
• в месте установки терморегулятора делаем отметку, от нее вертикально проводим линию к поверхности пола. Как правило, устройство монтируется на тридцатисантиметровой высоте;
• по разметке штробим стену, устраиваем выемку под корпус терморегулятора;
• фиксируем коробку, подводим силовой кабель;
• на полу устраиваем сеточку из металлических прутьев;
• определяемся, с каким шагом будет выполняться укладка кабеля. Можно воспользоваться формулой: Шаг = (100 * П) / Д (см), в которой «П» – площадь обогреваемого пола, «Д» – длина электрокабеля;
• провод выкладывается «змейкой»;
• не рекомендуется сгибать кабель под острым углом или повреждать его;
• уложенный кабель фиксируется стяжками из пластикового материала.

Подключение

Охлажденный провод подводится к монтажной коробке, при этом муфта должна размещаться на полу.

От терморегуляторной коробки прокладывается гофрированная труба, диаметр которой около 1.7 см. ее подводят к месту обогрева на расстояние, не ниже 45 см, и лучше это сделать ближе к центру, среди образованных кабелем витков. Резкие изгибы на трубке не допускаются.

Один конец трубки заматывается изолентой и закрывается заглушкой, чтобы создать защиту от проникновения внутрь раствора.

Монтаж электрического теплого пола в гараже

Температурный датчик заводится в трубу почти полностью. Штроба замазывается штукатурным раствором.

Система подключается к источнику электрической энергии. Если ваших знаний для этого недостаточно, пригласите специалиста.

Заливка стяжки

Остается выполнить заливку стяжки теплого пола в гараже. Рекомендуется устроить равномерный слой толщиной не менее 50 мм. Для этого используем раствор, три части которого составляет песок, и одну – цементный материал. Для улучшения пластичности в смесь добавляются пластификаторы и фиброволокна. При желании готовую сухую смесь можно приобрести в магазине строительных материалов. Останется только заливать воду и замешивать раствор.

Как только стяжка высохнет, можно укладывать облицовочную плитку.

Техника безопасности

При обустройстве теплого пола нагревательные элементы прячут в пол, что повышает уровень безопасности

Для ее поддержания важно помнить о ряде факторов:

1. Выравнивать основание для системы.
2. Тщательно герметизировать все стыки.
3. Правильно подключать систему к коллектору, при нехватке личного опыта стоит проконсультироваться со специалистом.
4. Использовать сертифицированные материалы.
5. Электрический теплый пол нельзя проверять путем подачи напряжения. Контроль осуществляют замером сопротивления греющего провода и сверкой с данными производителя.

Замечание! При заливке бетонного основания важно делать толщину плиты не менее 10 см. Для увеличения прочности следует использовать пластификаторы и присадки

Плюсы и минусы тёплого пола в гараже

Прежде чем решиться на монтаж тёплого пола в гараже, нужно тщательно оценить все «за» и «против» этого мероприятия. Рассуждая логически, плюсы и минусы необходимо искать, применительно к конкретной ситуации. ТП в гараже, расположенном в южном регионе с минимумом снежных осадков и минусовых температур, будет иметь совершенно другие показатели эффективности, чем та же конструкция в Сибири или северной климатической зоне.

Главный недостаток ТП в гараже

После того как замёрзшая машина заедет в гараж с ТП, начнётся процесс таяния снега и стекания грязи. Любой автомобиль имеет полости, поверхности которых недоступны для обработки антикоррозийными составами. Но эти отверстия вполне проницаемы для влажного воздуха.

Под воздействием нагрева снизу вода начнёт испаряться и конденсироваться на всё еще холодных деталях авто. Пока ТП прогреет днище и прочие металлические элементы машины, влага успеет оказать свое пагубное воздействие. По этой причине многие автовладельцы уверены в том, что для обогрева гаража лучший вариант – тепловые конвекторы и качественная приточно-вытяжная вентиляция.

Что такое натоп

Существует такое понятие, как «натоп». Он представляет собой прогрев стен, перекрытий и других поверхностей помещения. Только после этого начинает стабильно повышаться температура воздуха, и интенсивность натопа снижается. При подсчёте требуемой мощности ТП обязательно учитывают теплоёмкость материалов, из которых возведены стены и перекрытия.

Другие минусы ТП в гараже

При непродуманном устройстве ТП в гараже возможны и другие неприятности:

1. Вода, стекающая с машины и от растаявшего снега, будет подтекать к металлическим воротам, за которыми минусовая температура.
2. С внешней стороны ворот неизбежен нарост изморози.
3. Металлические детали ворот и калитки могут примерзать друг к другу.
4. Испарившаяся влага, находящаяся в воздухе, будет конденсироваться на холодных элементах конструкции гаража, образуя оледенение.

Преимущества

Преимуществ у тёплого пола в гараже несравнимо больше, чем недостатков

1. Стабильное поддержание положительной температуры.
2. Большая площадь теплоотдачи, что повышает эффективность обогрева.
3. Равномерное распределение тепла.
4. Экономия расходов на электричество при монтаже водяного пола.
5. Возможность дистанционного управления, при условии монтажа соответствующей автоматики.

Утепление пола фанерой

Как вариант, автолюбители могут утеплить бетонный пол в гараже фанерой. Большое преимущество в том, что материал может использоваться ещё и как отделочный. Существует несколько марок фанеры, наиболее влагостойкие – ФСФ, однако их рекомендуется применять исключительно в нежилых помещениях с повышенной влажностью.

Это обусловлено использованием слишком токсичного клея, склеивающего слои фанеры. Более безопасным вариантом будет использование материала марки ФК.

Фанера бывает разного качества, самая дешёвая имеет сучки, изъяны, трещины либо другие дефекты. Если планируется её использование лишь в качестве теплоизолятора, то вполне можно брать самую дешёвую и простую. Для финишного покрытия следует выбирать более качественный вариант.

Весь процесс утепления начинается с очистки бетона от грязи и пыли. Затем на поверхность выкладывается дополнительный теплоизолятор – пенополиэтилен, защищающий фанеру от сырости бетона. Сверху укладываются брусья, выполняющие роль каркаса и черновой пол.

Далее настилается фанерное покрытие. Если это будет последний слой, то следует покрыть его лаком либо краской.

В сильно влажных помещениях фанеру не используют. Влажность проверяется с помощью листа полиэтилена, его раскладывают на полу и крепко прижимают. Затем оставляют на пару дней и после проверяют: если будут капли, значит влажность высокая, испарина свидетельствует о средней влажности, сухой полиэтилен о низкой.

Особенности укладки водяного контура

Если в гараже будет устанавливаться локальный водяной пол, то понадобится продумать, какой водонагреватель обеспечит подачу горячего теплоносителя.

1. Приточный

Такой нагревательный прибор функционирует только при подаче электроэнергии, подключаясь к системе водоснабжения.

Принцип действия приточной установки с функцией теплообмена

1. Накопительный

Отличается тем, что нагреву подлежит вода, набирающаяся в емкость. Такие устройства имеют режим сохранения заданной температуры, который включается автоматически. Поэтому даже при отключении электроэнергии обогревательная система будет функционировать.

Установка накопительного водонагревателя – схема подключения

Газовые водонагреватели, работающие от баллонов, менее безопасны, а при пользовании централизованным газопроводом необходимо получить соответствующее разрешение.

Дровяные бойлеры достаточно экономичны в эксплуатации, но они потребуют обустройства отдельного помещения, да и топливо придется добавлять вручную.

При подборе и установке оптимального варианта водонагревателя без совета профессионалов будет сложно обойтись, поскольку от этого в дальнейшем будет зависеть эффективность обогрева.

Оборудовать же водяной пол можно своими руками, соблюдая определенную последовательность операций:

• Снятие старого пола, очистка основания от наслоений пыли и мусора, выравнивание, если обнаружены значительные перепады и дефекты. При необходимости достижения требуемой ровности выполняется черновая стяжка.

• Укладка теплоизоляции плотностью ˃35 кг/м. Это может быть пеноплекс, полистирол или другой вид утеплителя толщиной более 30 мм.
• Проклейка по периметру демпферной ленты, призванной исключить растрескивание стяжки при тепловом расширении.
• Настил полиэтилена с достаточно высоким показателем толщины.
• Закрепление арматурной сетки.

Крепление труб тёплого пола

Далее монтируется водяной контур в соответствии с ранее разработанной схемой. Трубы фиксируются на арматурной сетке при помощи пластиковых хомутов. В течение суток проводится тестовое испытание уложенной конструкции.

Если теплый пол функционирует и не выявлены протечки, можно заливать своими руками стяжку. Ее толщина варьируется от 30 до 150 мм.

Начинать эксплуатацию теплого пола следует примерно через месяц, дождавшись полного застывания бетона. Целесообразно сразу не давать полную мощность, увеличивая температуру до номинального значения постепенно. В качестве финишного покрытия можно при желании использовать керамогранит.

Монтаж теплого пола в гараже

Монтаж электрических теплых полов

Cделать своими руками электрический теплый пол возможно даже без применения каких-либо специальных устройств и не имея специальных навыков. Монтаж заключается в сборе системы теплого пола из составляющих элементов, образуя при этом сплошную поверхность на необходимой площади, и его укладки на черновую поверхность пола. Перед укладкой системы отопления, на черновую поверхность нужно уложить фольгированный утеплительный материал, он сделает работу системы отопления более эффективной. После этого осуществляется заливка чистового слоя поверхности пола, в качестве которой можно применять либо обычную песчано-цементную смесь, либо самовыравнивающиеся растворы.

Читать также: Сколько потребляет теплый пол электроэнергии в месяц: как рассчитать

Следует отметить особенности укладки различных типов электрических систем, обеспечивающих отопление пола, а именно:

При монтаже инфракрасного типа теплого пола следует уделять особое внимание целостности нагревательных элементов. Дело в том, что этот вид нагревателей представляет собой тонкую пленку с нагревательными элементами, которая при неаккуратном обращении может деформироваться или повредиться, что приведет к выходу из строя отдельного элемента или всей цепи;
Кабельный тип электрического теплого пола представляет собой систему, состоящую из нагревательного элемента в виде провода и подключаемых у нему элементов управления и регулировки (термодатчиков, таймеров и т
п.)

При этом важно чтобы кабель укладывался на расстоянии от 7,5 до 10 см друг от друга, в зависимости от мощности и других параметров системы, что обеспечит долговечную и качественную ее работу;
Отопление стержневым теплым полом также легко сделать своими руками. Этот тип напольного нагревателя представляет собой гибкий термомат, который реализуется в виде рулонов

Отличительными особенностями стержневого теплого пола являются высокий уровень энергосбережения и безопасности, а его составные элементы не боятся передавливаний.

Готовые маты различных типов электрических полов размещаются на заранее подготовленной поверхности чернового пола. Они закрепляются при помощи специальных фиксаторов и сверху заливаются стяжкой, при этом ограничителями будут стены, порог и другие элементы постройки. Подключение питания и вывод терморегуляторов можно осуществить своими руками через штробу в стене. Сверху чистовой стяжки рекомендуется выполнить кладку керамической плитки, что обеспечит монолитность поверхности и равномерное распределение тепла.

Читать также: Какой плиточный клей лучше использовать с теплыми полами

Виды теплых полов для гаража

Внутрипольный подогрев имеет ряд неоспоримых достоинств:

1. Помещение обогревается равномерно, при этом теплый воздух, поднимаясь, следует через отапливаемую зону, а не струится вдоль стены, как в случае с радиатором или буржуйкой.
2. Для системы «теплый пол» характерны минимальные теплопотери, поскольку она, во-первых, эксплуатируется в низкотемпературном режиме, а во-вторых — обеспечивает минимальный контакт теплого воздуха с наружными стенами, через которые в основном и улетучивается тепло.
3. Поскольку источник тепла является встроенным в пол, полезная площадь гаража не уменьшается ни на один кв. см.

Не удивительно, что этот способ организации отопления становится сегодня все более популярным.

Существует две разновидности «теплых полов»:

1. Система с жидкостным теплоносителем (водяной пол).
2. Электрообогрев.

Ниже рассмотрим подробно каждую из них.

Процесс заливки бетонного пола

Как сделать пол в гараже. Толщина слоев

Начальная стадия – гравий и песок

Дно будущей территории заливки пола необходимо максимально сжать и выровнять, для чего в землю вбивается некоторое количество столбиков с расстоянием в один метр для выявления нужного уровня гравия, а затем по мере его засыпания, тщательно прессуют и убирают камни, которые способствуют последующим неровностям. После слоя гравия следует ровный слой песка, с рассчитанной заранее шириной.

Гидроизоляция – нео бходимый слой

До укладывания бетонного основания, нужно позаботиться о гидроизоляции пола – важной его функции, особенно для гаража. Лучшим способом обеспечить защиту от влаги являются специальные мембраны или же их аналоги, полиэтиленовые плёнки, уложенные внахлёст и склеенные между собой лентой поливинилхлорида

Во избежание последующих неровностей, как и на прошлом этапе, слой, а именно плёнка, тщательно выравнивается и разглаживается.

Главная и самая важная часть постройки пола – заливка бетонного раствора

Процесс вязки арматуры

Армирование — важный этап в обустройстве бетонного пола в гараже

Раствор подается на уложенную армирующую сетку

Заливка бетонного раствора

До заливки необходимо произвести армирование – процесс укрепления металлической сетки с целью улучшения прочности и устойчивости к внешним нагрузкам пола. Процесс нанесения непосредственно бетонного слоя осуществляется путём установки реек и последующей заливкой. Необходимо так же предварительно выбрать нужную марку и нужный подвид. В состав раствора для заливки бетонного слоя входят следующие материалы:

Важно помнить, что после заливки пол должен сохнуть на протяжении как минимум месяца; также ему необходимо проветривание и увлажнение

Процесс создания теплоизоляции пола

Необходимо утеплить пол перед тем, как провести финальную стяжку – лучший и принятый многими материал для данной работы – пенополистирол (Пеноплекс) и последующий слой плёнки для надёжности.

20**; 30***; 40; 50; 60; 80; 100

** – для плит ПЕНОПЛЭКС тип 35 толщиной 20 мм прочность на сжатие не менее – 0,18 МПа
*** – для плит ПЕНОПЛЭКС тип 35 толщиной 30 мм прочность на сжатие не менее – 0,20 МПа

Итоговый слой – стяжка пола

Выравнивание бетона правилом

Самый ответственный момент – итоговая стяжка пола. Данный процесс состоит из выравнивания уже залитого слоя пола при помощи рейки-правила и сглаживания при помощи гладилки из стали.

Выравнивание залитого бетона

Гладилка — инструмент для выравнивания стяжки

Виды теплых полов

Чаще всего в гараже устанавливают электрический или водяной пол. Далее будут рассмотрены основные виды, которые отличаются своими характеристиками и принципами установки.

Характеристика электрического теплого пола

Детальная схема электрического теплого пола

Принцип работы электрического пола сводится к нагреву пола за счёт выделения тепла в проводнике под воздействием электрического тока. Проводник тем самым нагревает стяжку. Она уже посылает тепло в помещение гаража. Основные виды электрических обогревателей: конвекционные и инфракрасные.

Преимущества:

• простая установка;
• надежный в работе, не ломается;
• нет необходимости в обслуживании системы;
• имеется терморегулятор.

Перед установкой следует подсчитать конечную нагрузку. Для этого 140 Вт/м умножить на площадь гаража.

Установка пола

Порядок монтажа теплого пола

1. Подготовить основание для будущей установки. Произвести изоляцию гаража от проникновения грунтовых вод с помощью бетонной стяжки. Должна быть ровной и не иметь перепадов в высоте. Стяжка должна застыть.

2. После этого переходить к укладке теплоизоляции. Выбор материала желательно остановить на:

• пеноплексе;
• полистироле.

Толщина – 30-80 мм в зависимости от погодных условий.

3. Установить температурный датчик.

4. Уложить гидроизоляцию.

5. Протестировать работу отопления пола.

6. Приступить к заливанию стяжки (толщина меньше обычного пола без системы электричества). В местах проезда автомобиля можно оставить обычный пол.

Вся информация в открытом доступе, поэтому сделать электрический теплый пол можно своими руками. Если возникают вопросы, следует обратиться к Интернет-ресурсам, где есть видео. В них наглядно показано, как сделать теплый пол в гараже в виде плана действий.

Характеристика водяного теплого пола

Водяной пол в гараже — это система металлопластиковых труб, находящихся в стяжке. А источник тепла – котел. По причине экономии водяной пол устанавливается чаще всего. Позволяет экономить электроэнергию, и обеспечивает равномерность прогревания в гараже.

Установка пола

Чтобы сделать водяной теплый пол, следует соблюдать следующую последовательность:

1. Произвести общую очистку поверхности и добиться ровной поверхности, использовав дополнительную стяжку.
2. Уложить теплоизолирующий материал (толщина должна превышать 3 см) Помимо полистирола и пеноплекса для водяного пола использует специальные маты, оснащенные специальными фиксаторами.
3. Укрепить демпферную ленту к стене. Она компенсирует тепловое расширение стяжки.
4. Уложить толстую полиэтиленовую пленку и арматурную сетку, к которой будет прикрепляться труба. Труба фиксируется пластиковыми хомутами. На швы устанавливается гофрированная труба.
5. Провести испытания, создавая давление 3 – 4 бар, не меньше суток.
6. Залить бетонной стяжкой.
7. Оставить на 28 дней, для полного высыхания. Включать нельзя.
8. Готовый водяной теплый пол в гараже можно покрыть керамической плиткой.

Чтобы построить гараж недостаточно одних базовых конструкций. Целесообразнее вложить денежные средства в дополнительное обустройство. Ведь теплый пол обеспечит не только удобства в гараже для человека, но и создаст идеальное место и температуру для автомобиля.

Разновидность отопительных полов, подходящих для гаража

Критерии, по которым удобней всего группировать виды системы утепленных полов:

• Устойчивость к механическому воздействию больших весов;
• Устойчивость к химическому воздействию;
• Износостойкость;
• Период эксплуатации;
• Ценовая категория;
• Простота монтажа и ремонта.

Различные виды и их краткие характеристики:

• Водяная конструкция. Используется система труб, центром которой является котел.
• Электрическая конструкция. В этом случае используются кабели.

Оба вида можно замуровать в стяжку.  Оба вида можно устанавливать по следующие типы покрытия:

• Бетонное,
• Деревянное,
• Заливной раствор,
• Керамическая плитка,
• Земляное покрытие.

Лучшими вариантами считается бетон и заливное покрытие, особенно в случае самовыравнивающейся смеси.

Другие виды считаются неудачными для гаражного помещения.

Подготовка основания для укладки электрополов – что нужно сделать?

Обогрев помещения электрическими системами осуществляется за счет выделения в гибком проводнике тепла под воздействием электротока, протекающего по нему. Здесь нужно учесть следующий момент. Проводник сначала подогревает стяжку, которая плотно прилегает к нему. А затем тепловая энергия прогревает воздух в гараже.

Перед монтажом описываемой системы следует разобраться с имеющейся электропроводкой. Нам нужно узнать, способна ли она выдержать нагрузку от подключаемого теплого пола. Особых сложностей нас не ожидает. Берем мощность системы обогрева, которую мы выбрали (130–140 Вт/кв. м) и умножаем эту величину на площадь помещения. Сопоставляем параметры имеющейся электрической сети с полученным значением. Если все нормально, идем дальше.

В первую очередь занимаемся утеплением напольного основания в гараже. Если постройка стоит на грунте, при неграмотной ей теплоизоляции (либо при отсутствии таковой) потери тепла через землю будут на уровне 25–30 %. По сути, мы будем обогревать почву, используя дорогостоящую электроэнергию. Несомненно, нам это не нужно. Поэтому потребуется утеплить пол черновой стяжкой, используя песчано-цементный раствор. Такие смеси продаются во всех строймагазинах. Покупаем состав, разводим его водой в объеме, указанном на упаковке, заливаем стяжку. Она должна получиться без ощутимых высотных перепадов (чем ровнее, тем лучше).

Подготовка основания для укладки теплого пола

После высыхания раствора приступаем непосредственно к теплоизоляционным мероприятиям. Для утепления используем полистирол либо пеноплекс. Выбранный материал размещаем слоем от 3 до 8 см. Совет. В регионах с суровыми климатическими условиями теплоизолятор монтируем слоем в 8 см. А в местностях, где минусовые температуры редко превышают показатель в 15°, достаточно минимального по толщине (3 см) покрытия.

Нюанс. Электрические системы могут использовать в качестве нагревающего элемента специальный греющий провод либо маты. В первом случае на слой теплоизоляции через каждые 0,5 м дополнительно размещается монтажная лента. С ее помощью мы затем станем фиксировать витки греющего кабеля системы. К стяжке крепление ленты осуществляется дюбелями. При использовании матов дополнительно на напольную поверхность монтировать ничего не потребуется.
