Трубы для водяного теплого пола

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности

На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

Какие товары рекомендуют выбирать для пола

Чаще всего для прокладки «теплого пола» применяют  изделия из сшитого полиэтилена. Также берут металлопластиковые изделия, какие из этих труб лучше, сразу ответить трудно. Вся проблема в том, что различий между ними не очень много.

Кто-то может сказать, что лучше полиэтилен, потому, что его цена ниже. Но, данная экономия может оказаться не совсем оправданной, если укладку будет выполнять малоопытный мастер.

Так же, полиэтилен сложнее монтируется, что повышает стоимость монтажных работ. Соответственно, экономические затраты практически выравниваются, и принимать решение, какая труба для теплого пола лучше: металлопластиковая или любая другая, каждый будет самостоятельно.

Говоря о том, у какой фирмы лучше покупать металлопластиковые трубы, нужно подчеркнуть, что  практически вся продукция этой линейки является качественной и надежной. Все изготовители максимально улучшили технические показатели своих товаров для теплого пола, и повысили их функциональность.

Вот некоторые производители, которых можно отнести к ведущим лидерам в данной отрасли:

• Италия (Valtec, Ape);
• Германия (Uponor, Rehau );
• Южная Корея (Hydrosta).

И еще один совет. Становясь перед выбором, какие металлопластиковые трубы лучше приобретать для теплого пола, нужно четко понимать, что качественные изделия не могут стоить дешево.

Следовательно, делать покупку лучше у известных производителей. Товары, которые предлагают по низкой цене малоизвестные компании, могут оказаться поделкой, и построить качественный «теплый пол» из них не получиться.

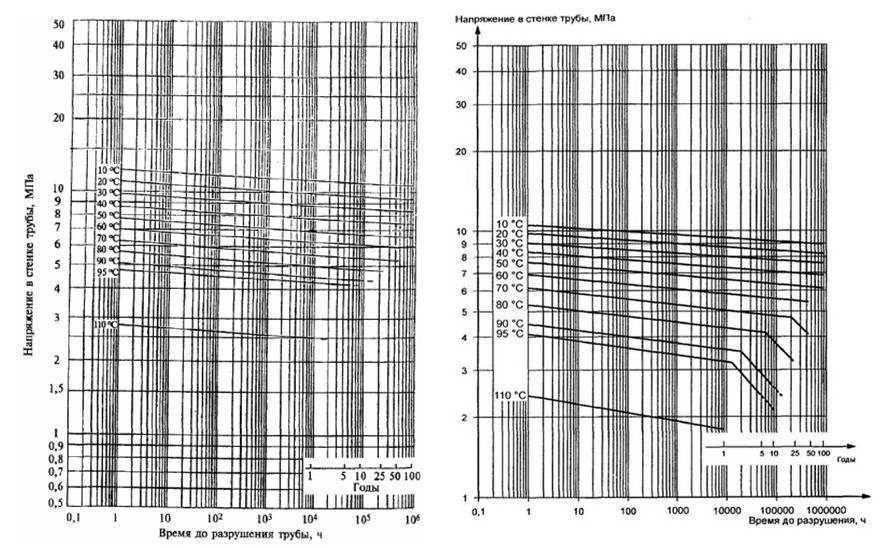

Сравниваем pex и pert

Итак, что же вам нужно знать по поводу длительной эксплуатации (как заявлено производителем это не менее пятидесяти лет, при характеристиках, которые соответствуют теплому водяному полу). Если взглянуть на графики старения pert и pex ниже (слева pex, справа pert), мы увидим, что этот процесс практически одинаков до температуры около семидесяти градусов Цельсия.

Следовательно, при температурах эксплуатации больших или равных отметке в семьдесят градусов pert труба значительно проигрывает типу pex. Консультанты в магазине будут говорить, что трубы технологии изготовления pert относятся к изделиям повышенной термостойкости и они могут выдерживать температуры более ста десяти градусов. Это правда, но количество отработанного времени очень резко уменьшается.

Следующее качество, которое можно рассмотреть, это гибкость или жесткость трубы. Данный параметр зависит не от её типа, а только от конкретного производителя. Кстати, у одного и того же разработчика труба, например, типа pert, может быть, как жесткая, так и гибкая. Это правило применимо и для разновидности peх. Под свойствами жёсткости понимается способность без деформации принимать наименьший радиус изгиба трубы.

Кстати, это качество немаловажно, если вы самостоятельно решили выполнить монтаж труб из-за удобства работы с более податливым материалом. Но если вы — заказчик, то данное свойство вас вообще не должно беспокоить

В этом случае вся сложность работы с изделием возлагается на плечи монтажников. Есть ещё один нюанс. Некоторые монтажники делают ошибки при установке, устанавливая трубу на арматурную сетку. Они её очень сильно загибают и стараются сделать это ровно, а не в виде петли или капли, а если ещё используется жёсткий материал, то труба деформируется, показывая в месте изгиба сечение в любой другой форме, кроме формы круга. Это уменьшает гидравлические показатели петли трубы и отражается на настройке контура.

На сегодняшний день разницы в ремонте труб pert и pex нет. Преимущество же перед металлопластиковой трубой в том, что у их производителей есть полимерные и латунные фитинги (соединительные части трубопровода) и это изделия с длительным сроком эксплуатации.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Таблица 2

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Основные нюансы монтажа

Решив, какая труба для теплого водяного пола лучше, стоит разобраться с особенностями выполнения монтажных работ. Необязательно приглашать профессионалов. Весь объем работ при желании можно выполнить самостоятельно.

Монтаж можно выполнить самостоятельно

Укладка труб для теплого водяного пола

К началу работ должна быть составлена и тщательно проработана с учетом всех нюансов схема монтажа. Укладка труб для теплого водяного пола выполняется в строгом соответствии с разработанными чертежами.

Фото	Описание работ
	До начала работ готовится основание. Оно должно быть ровным и твердым. Оптимальным вариантом будет устройство черновой стяжки.
	Укладываем полиэтиленовую пленку с нахлестом на стены, чтобы предотвратить проникновение грунтовой влаги внутрь дома.
	Крепится кромочная лента, укладывается слой теплоизолятора, клеенка.
	Укладку трубы начинают от котла, ориентируясь на разработанную схему. В местах закругления контур фиксируется тремя скобами.

Соединения труб

Соединению отдельных элементов между собой должно уделяться особой внимание. От этого напрямую зависит срок службы монтируемой системы

Порядок соединения зависит от материала, из которого изготовлены элементы системы.

Watch this video on YouTube

Соединение должно быть качественным

Монтаж и подключение трубопровода

Фото	Описание работ
	Устанавливается распределитель, размер которого зависит от количества змеевиков, предусмотренных проектной документацией.
	В месте, прилегающем к распределителю, трубы располагаются достаточно плотно. Чтобы избежать перегрева напольной поверхности, каждую трубу в этом месте изолируют
	Подключение осуществляется с помощью зажимной подсоединительной муфты, которая соединяется на резьбе с зажимным кольцом и евроконусом.
	После подсоединения проводится проверка контура. Каждый контур проверяется по отдельности. Для этого сначала отключаются все контуры путем закрытия вентилей на всех коллекторах. Затем открывается первый контур и подается вода.
	По мере прохождения воды по контуры давление возрастает. Производится удаление воздуха на нижнем коллекторе.
	После проверки работоспособности системы производится заливка стяжки. Пока монолитный пол не затвердеет, поврежденный в процессе монтажа участок трубы можно будет заменить. После полного затвердевания поверхности можно приступать к отделочным работам.

Виды теплого пола, особенности и преимущества

Как правило, при традиционной системе отопления с расположенными на стене радиаторами, обогрев помещения происходит неравномерно. Зачастую в такой ситуации пол остается холодным, что может быть особенно заметно на первых этажах и в частных домах. Принцип работы теплого пола заключается в более равномерном нагреве воздуха за счет расположенных в полу нагревательных элементов.

В зависимости от источника энергии, теплый пол может быть:

• электрическим, который работает от расположенных в нем нагревательных элементов;
• водяным, источником тепла в котором являются трубы с теплоносителем (зачастую это вода).

К основным преимуществам электрического теплого пола относят сравнительно простую конструкцию и возможность самостоятельного монтажа. Однако, невозможность обогрева больших площадей, дополнительный расход электроэнергии и не очень полезное, создаваемое им электромагнитное излучение, являются существенными недостатками этой системы.

В этом плане водяной пол может стать отличной альтернативой. Безопасный для здоровья и установленный с соблюдением всех необходимых требований, он отлично справится с обогревом больших площадей

Тем не менее, стоит принять во внимание тот факт, что монтаж теплого пола требует определенных материальных и физических затрат. Да и за счет устанавливаемых труб, толщина пола может увеличиться, в среднем, до 10 см

Это тоже следует учитывать, особенно в помещениях с низкими потолками.

Независимо от разновидностей, все теплые полы обладают рядом очевидных преимуществ.

К ним относят:

• комфорт в помещении благодаря оптимальному движению теплого воздуха;
• доступность материалов и комплектующих за счет широкого ассортимента в разных ценовых категориях;
• безопасность при использовании;
• длительный срок эксплуатации;
• прочность при соблюдении всех требований монтажа.

Недостатки теплого пола

К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

Электрический теплый пол

Металлопластиковые трубы

Металлопластик соответствует многим требованиям к трубам, описанным ранее.

Этот материал:

• гибкий и поэтому минимальный размер радиуса изгиба равен 8 диаметрам;
• при монтаже его не нужно нагревать;
• эластичный;
• имеет низкий показатель кислородопроницаемости.

Единственный недостаток металлопластика – это срок службы, который не превышает 30 лет. Также в продаже немалое количество подделок. Востребованность металлопластиковых труб объясняется удобной формой их выпуска – они продаются в бухтах длиной 25 –50 метров. Немало фирм принимают заказы на изготовление продукции большей протяженности.

Применяют трубы из металлопластика диаметром 16 или 20 миллиметров. Специалисты не рекомендуют монтировать теплые полы из изделий с другим размером сечения. Качественная и фирменная металлопластиковая трубная продукция стоит дорого, а срок службы не соответствует потребностям потребителей. Но вся система получается не слишком дорогой, так как фитинги в данном случае стараются не задействовать по причине высоких цен на них, а укладывают отрезки труб большой протяженности, стоимость которых доступна многим владельцам недвижимости.

Сшитый полиэтилен или металлопластик для теплого пола

В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.

Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

• Характеристики и свойства этих двух типов очень похожи:
• соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
• процесс монтирования не занимает долгого времени;
• оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.

Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.

Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.

Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.

Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет

Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.

Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.

1. Этому предшествовали две проблемы:
2. появление некачественного поддельно материала;
3. протечки на месте стыковки.

В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.

Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

Выбор полипропиленовых труб

Основные виды

Трубы из полипропилена изготавливаются из полипропилена различного типа. Определить, что за изделие, можно по маркировке:

1. Труба типа рр изготавливается из термопласта. Поэтому такие трубы можно варить. Они обладают достаточной жесткостью и соединяются фитингами посредством неразъемных соединений. Такая труба способна выдержать рабочую температуру в 70 градусов С и имеет диаметр от 16 до 125 мм.

Полипропиленовые трубы с нанесенной на них маркировкой для определения типа

1. Полипропиленовая труба типа ррh производится из гомопропилена. Такие трубы подходят:
   • для вентиляционных магистралей;
   • для установки холодного водоснабжения;
   • для промышленных трубопроводов.

1. Трубы типа ppb делают из блоксополимера. Их лучше всего использовать для установки центрального и автономного отопления в доме. Подходят они и для устройства теплых полов, и для холодного водоснабжения.
2. Трубы типа ррr отличаются повышенной теплостойкостью, прочностью и стабильностью формы. Их используют для подачи холодной и горячей воды, в системах отопления. Они способны выдержать температуру до 95 градусов С. Вы можете быть уверены в том, что не течет полипропиленовая труба данного типа даже в случае очень высокой механической нагрузки.

Основные правила

При монтаже полипропиленовых труб необходимо правильно осуществить их соединение друг с другом. Соединяют сегменты полипропиленовых труб с помощью фитингов. Сегодня такие изделия представлены в большом ассортименте. С их помощью монтаж занимает совсем немного времени. Производится нарезка трубы с помощью специальных инструментов и последующее соединение сегментов через фитинги.

Также можно использовать пайку труб. Такой способ соединения занимает немного больше времени, чем соединение с помощью фитингов, но само соединение получается более надежным и герметичным.

Соединение полипропиленовых труб

Полипропиленовые трубы соединяют с помощью специального паяльника. Это дешевый инструмент, который можно не только купить, но и взять в аренду сегодня. Он не требует специальных профессиональных навыков и удобен в использовании.

Единственное о чем необходимо помнить, работая с ним, это то, что в ходе сваривания не должен меняться диаметр полимерной трубы. Для этого нельзя перегревать трубу или фитинг во время пайки. Особенно тщательно требуется соединять трубы большого диаметра.

Для того чтобы избежать заплавки полипропиленовой трубы, нужно провести простой тест: подуть в нее. Если воздух идет хорошо, то соединение прошло качественно. Если приходится прикладывать определенные усилия, дуя в трубу, то значит труба заплавилась.

Особенности применения полипропиленовых труб для системы отопления

Полипропиленовые трубы подходят не только для горячего и холодного водоснабжения. Их можно установить и на системе центрального или автономного теплоснабжения. Они позволяют существенно снизить стоимость монтажных работ при замене старой системы отопления. Ведь сами металлические трубы стоят не более 30% от общей стоимости замены старой отопительной системы. Остальные деньги уходят на оплату труда сварщиков и монтажников.

При замене старой системы отопления монтаж полипропиленовых труб будет самым экономным вариантом ремонта. Поэтому если вы решили провести ремонт системы отопления в своем доме собственными силами, то лучше всего использовать именно полипропилен. Для монтажа потребуются сами трубы, специальный паяльник и немного терпения и аккуратности с вашей стороны. Стоит отметить, что замена металлических труб на полипропиленовые будет осуществлена в максимально короткие сроки.

Профессиональный монтаж полипропиленовых труб

Советы профессионалов

• Выбирать только проверенных производителей.
• Если в качестве наполнителя труб будет незамерзающая жидкость, то следует приобрести полипропиленовые трубы.

Проверка герметичности (соединения, участки труб)

Залить в систему воду или антифриз. Каждый контур по очереди: один контур оставить в открытом положении, затем открыть подачу воды. После того, как контур заполнится, воздух удалится – перекрыть краны и приступить к следующему контуру. После того, как все контуры заполнены, нужно открыть их и поднять давление (пять бар). Затем оставить систему на 24 часа.

Важно: если использован антифриз, в основе которого этиленгликоль, то в случае утечки – обеспечить максимальную вентиляцию помещения, иначе возможно отравление парами, небезопасными для здоровья.

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

1. Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.
2. Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров (прочитайте: «Длина контура водяного теплого пола: правила расчета»).
3. Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
4. Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
5. Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.
6. Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
7. Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
8. Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.

Виды фитингов для стыковки сшитого полиэтилена

Сегодня, чтобы сшивать трубы из полиэтилена между собой, применяются фитинги следующих видов.

Трубы и фитинги систем отопления и водоснабжения // FORUMHOUSE

Watch this video on YouTube

Компрессионные

Компрессионные, их ещё называют обжимными — разъёмный способ соединения. Фитинг — гайка, разъёмное кольцо и штуцер, чаще элементы изготовлены из латуни.

Пресс-фитинги

С помощью данного вида фитинга образуется не разъёмное соединение, оно прочное и долговечное. Рекомендовано для использования в конструкции со стяжкой, в системе с высоким уровнем давления и большой температурой.

В пресс-фитиг входит корпус, обжимное кольцо и гильза.

Аксиальные

Аксиальный фитинг — это приспособление имеющее штуцер и гильзу. Установка его производится при помощи расширительных и натяжных инструментов.

Отопительные шланги из сшитого полиэтилена

Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.

Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристика материала, зависит от способа и степени сшивания.

Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.

При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.

Рассмотрим основные достоинства такого материала:

• Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
• Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
• Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
• Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер. Точное значение можно узнать из технической документации.
• PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
• Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
• Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.

Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее, такие экстремальные нагрузки могут повлиять на срок службы материала.

Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.

Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света

Хотя для теплых полов это неважно.

Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.
