Устройство пола в каркасном доме

Финальное покрытие

Выбор материала

Выбирая чистовое напольное покрытие, следует отдавать предпочтение материалам, специально предназначенным для монтажа поверх теплого пола. Они будут иметь высокую теплопроводность, а значит, позволят максимальному количеству тепла идти на обогрев помещения.

Мягкие напольные покрытия вроде ковролина или линолеума можно класть прямо по теплому полу, а для жестких (ламината, плитки и т.д.) потребуется дополнительная основа, выполняемая из листов фанеры или влагостойкого гипсокартона.

Монтаж

Любому материалу необходимо «привыкнуть» к микроклимату помещения, для этого он должен полежать в нем перед монтажом хотя бы несколько часов.

Для дома с деревянной конструкцией пола лучше использовать максимально легкие материалы напольного покрытия. Такими будут линолеум и ламинат.

Линолеум укладывается на тонкую (1-2 мм) полиэтиленовую подложку, либо вовсе без нее, если он имеет свой мягкий слой снизу, с небольшим нахлестом на стены. Расправившись на поверхности пола за пару дней, он может немного сесть или, наоборот, расшириться, поэтому сразу обрезать его по контуру стен не стоит.

Крепится линолеум на малярный скотч либо клей. Если на покрытии где-то образуются вздутия, оно топорщится, то это место следует расправить и придавить чем-то тяжелым. Чтобы предотвратить сдвиги и деформации покрытия, следует производить монтаж в помещении без сквозняков. Не стоит также сразу расставлять мебель, клею необходимо дать время схватиться.

После настила линолеума по периметру помещения монтируются деревянные или пластиковые плинтуса, в местах стыков – алюминиевые порожки.

Ламинат монтируется с небольшим отступом от стен, необходимым для компенсации изменения размеров материала при колебаниях температуры. Поперечные стыки отдельных досок материала не должны находиться на одной линии, их следует укладывать вразнобой.

Заключение

Устройство пола в каркасном доме — хоть и трудозатратное, но вполне простое дело, доступное даже новичку в сфере строительства. Произвести точные расчёты необходимых размеров и количества материалов помогут нормативные документы. Соблюдение технологии и использование высококачественных материалов позволит получить конструкцию, которая прослужит долгое время.

На чем особенно не следует экономить, так это на гидроизоляции фундамента и антисептической пропитке всех деревянных элементов пола.

Стяжка в каркасном доме

Стяжку в каркасном доме на сваях или столбиках по грунту не сделаешь. Выход один — делать деревянный пол, настилать на лаги фанеру или ОСБ (в таком случае можно и этот материал) в два слоя. На это основание заливать стяжку. Но такое возможно, если:

• Фундамент рассчитан с учетом нагрузки от стяжки.
• Лаги тоже считали с учетом этой массы.

Если на стяжку фундамент не рассчитывали, лучше не рисковать. Тем более что есть варианты сделать теплый пол и без стяжки. Электрический можно уложить на фанеру. Есть варианты и водяного без стяжки.

Утепление пола в каркасном доме — одна из ключевых задач

С утеплением между лаг

В таком случае можно делать стяжку в каркасном доме. Но по какой схеме? Какой должен быть пирог пола? Можно сделать по первому варианту. В качестве настила использовать водостойкую фанеру в два слоя, а на нее расстелить слой пленки или другой более надежный материал для гидроизоляции, связать арматурный пояс и потом заливать стяжку.

Как сделать водяной теплый пол в каркасном доме — один из вариантов

Пару слов насчет приведенной выше схемы. В ней не подписаны мембраны, хотя на рисунке есть (синий цвет). Одна должна быть снизу — паропроницаемая ветрозащита. Вторая — поверх утеплителя. Вообще, стяжка сама по себе неплохой гидроизоляционный материал. Но наличие гидроизоляции поверх утеплителя в таком варианте желательно, чтобы раствор не затекал в утеплитель. И чтобы влага в растворе оставалась, а не стекала по швам между плитами утеплителя. Еще в схеме не отмечен черновой настил, на который укладывается арматура. В общем, схема не идеальна, но показывает общее устройство бетонного пола в каркасном доме.

Нужно или нет в данном пироге использовать утеплитель? Вообще, зависит от климата и от толщины утеплителя, который уложен у вас между лаг. Но если будете делать подогрев пола, то желательно уложить еще один слой теплоизоляции. В данном случае лучше себя поведет ЭППС — в стяжке он оптимальный вариант. На утеплитель тогда кладут арматуру, к ней привязывают трубы теплого пола или греющий кабель, а потом заливают стяжку.

Основание без утепления

Есть и другой вариант. Можно сделать неутепленный черновой настил, на него уложить гидроизоляцию, утеплитель (ЭППС) нужной толщины, сверху снова пленку (чтобы раствор не затекал), далее, как уже писали — арматура и стяжка.

Пол каркасного дома своими руками: вариант основы под стяжку

Можно в таком варианте делать теплый пол? Можно. Но слой ЭППС потребуется значительный — более 100 мм для большей части страны, а он недешев. Так что надо считать, какая схема обойдется дешевле. Обе они работоспособны. Вторая имеет меньше слоев, но более теплой получается первая.

Вроде использование ЭППС с деревянным полом противоречит всему, что говорили ранее. Если пол без подогрева, то да. При устройстве теплого пола ситуация меняется. Давайте подробнее.

Теплый пол в каркасном доме на сваях: схема с ЭППС

Смотрите, как работает такая схема. Снизу — проветриваемое подполье. И лаги, бруски и подшивка пола замечательно просушиваются. Тут все понятно. Влага из помещения пытается пройти через стяжку. Но стяжка сама по себе гигроскопична и впитывает влагу. А если что-то не впитается, влага дойдет до пленки/гидроизоляции и тут остановится. А если не останется и найдет дырочку в пленке, то пенополистирол также не проводит влагу. Так что рано или поздно она впитается в бетон и за счет капиллярного движения направится вверх. Эту влагу впитают в себя доски и вернут в воздух.

Но схема перестает работать, если между стяжкой и настилом появляется пароизоляционный слой. Некоторые покрытия требуют использования подложки. Так вот. Чтобы все было нормально, подложка должна быть паропроницаемой. А еще в такую схему лучше не укладывать ламинат. Он сырости точно не любит, а стыки воду пропускают.

Выбор материалов и требования к древесине

Наиболее распространенным материалом для пола являются хвойные породы – ель и сосна. Брусья и доски из них получаются прочными, надежными и легкими, а содержащаяся в волокнах смола надежно защищает от гниения. К тому же, стоимость материала относительно невысока.

Но при достаточном бюджете я все же рекомендую использовать твердые породы. Доски и брусья из дуба или осины, пусть тяжелее, но намного прочнее и долговечнее. Дуб необходимо использовать для строительства тяжелых и больших каркасных домов.

Для удобства восприятия информации в таблице приведены важнейшие критерии оценки материалов для пола и рекомендации по их эксплуатации.

Каркасные стены

Практикуется два основных метода возведения стен каркасного дома:

• Сборка и установка отдельного каркаса каждой стены.
• Последовательная сборка каркаса стен «по месту».

Принципиальная разница лишь в том, что для подъёма готовых каркасов стен потребуются помощники, а последовательная сборка позволяет возвести дом вообще в одиночку.

Сборка каркасов стен «по месту»

Следующим этапом строительства каркасного дома будет возведение стен. Крепятся они на гвозди и монтажные уголки из металла. Установка каркасных стен проходит в три этапа:

• собирают стены с проёмами для окон и дверей;
• устанавливают и крепят стены вертикально;
• обвязывают вверху и укрепляют конструкцию.

Для этого продумываем план действий, проведения работ. В проектной документации уточняем количество необходимых строительных материалов (деревянных брусков, теплоизоляции, крепежей).

Делаем разметку площадки, определяем места расположения оконных и дверных проёмов. Тщательно выверяем углы каркасного дома. Несоблюдение этих требований приведёт к появлению перекосов и щелей.

Шаг установки и сечение стоек

Всего имеются четыре момента, от которых можно отталкиваться при расчете шага стоек:

• несущая способность каркаса;
• ширина матов утеплителя;
• размеры листов OSB для стен с наружной стороны;
• размеры ГКЛ, либо ГВЛ для стен с внутренней стороны.

Кроме того, важно правильно учесть вес, который будет приходиться на каждую стойку, ведь на них будет держаться потолок, крыша. В связи с этими условиями шаг обычно берут равным 600 мм

Таким образом, вертикальные стойки устанавливаем с шагом, который соответствует ширине материалов для ограждающих конструкций. Сначала проводим монтаж угловых стоек, их положение фиксируют при помощи временных укосин, после они заменятся на постоянные.

Укосы или раскосы

Укосы укрепляют конструкцию каркасного дома. Потому как остальные элементы строения находятся под прямым углом друг к другу или перпендикулярно, а укосы – под углом 45 градусов. Ранее использовали только внешние деревянные укосы, сегодня вариантов больше:

• Укосина из дерева – врезается в нижнюю и верхнюю обвязки, под углом 45 – 60 градусов проходит через вертикально расположенные стойки;
• Растяжки из металла. Различает их с деревянным укосом то, что монтировать конструкцию необходимо крест-накрест.

Углы каркасного дома

Грамотно собранные углы каркасного дома придают всей конструкции жесткость. Углы могут быть внешними и внутренними. Среди внешних чаще всего используются:

1. Угол американского типа. Основной смысл – установить в уже готовый угол дополнительную стойку.
2. Закрытый угол – это ниша, заполняемая утеплителем. Тоже ставится дополнительная стойка, усиливающая угловое соединение. Утепляют соединение вместе снаружи, так как изнутри к нему не подобраться.
3. Скандинавский угол. Наиболее теплый, из отмеченных ранее. Назван он так, потому что распространён в скандинавских странах. Конструкция сохраняет жесткость, и в то же время угол выходит теплым, без мостиков холода. Утепляется с наружной стороны.

Особенность устройства внутренних углов – образование дополнительных плоскостей для монтажа внутренней облицовки каркасного дома. Для придания дополнительной жесткости внутренние углы формируют за счет дополнительных стоек так, что исключаются мостики холода. Из трех – четырех брусков создается ниша, которая целиком заполняется утеплителем.

Сборка каркасов, подъём стен

Собирают стены на уже готовом полу каркасного дома для удобства и скорости. Для каркасов стен используются доски одинаковой ширины. Преимущества такой сборки очевидны: комфорт работ и простота контроля параметров:

1. Выбираем положение стены по черновому полу.
2. Размечаем и режем доски в размер.
3. Собираем каркас, делаем оконные и дверные проёмы.
4. Усиливаем перемычки укосинами.
5. Закрепляем на каркасе ветрозащитную плёнку.
6. Набиваем контробрешётку, для вентиляции фасада.
7. Обшиваем каркас влагостойкой фанерой или листами ДСП.
8. Поднимаем стену и фиксируем вертикально временными распорками.
9. По очереди собираем и устанавливаем остальные стены.

Небольшие стены реально собрать полностью, вместе с утеплителем. Но при значительных размерах стены, её подъём осуществляется сразу после сборки каркаса. Затем выполняют обшивку и утепление.

Таким образом стены каркасного дома готовы к размещению теплоизоляционного материала, и внутренней обшивке конструкции в целом.

Нюансы устройства полов в каркасных домах

Пирог пола каркасного дома представляет собой быстро сооружаемую и не сложную конструкцию, составленную из нескольких слоев различных материалов. Необходимость укладки пола до возведения крыши значительно упрощает работы, но одновременно с этим требует и хорошей погоды, так как на нельзя допустить намокания конструкции.

Свайный фундамент

Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.

1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.

2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.

3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.

4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую настил чернового пола.

Рассмотрим устройство теплоизоляции на примере свайного фундамента – наиболее распространенного варианта.

В таком случае возможно оформление пирога пола каркасного дома несколькими способами:

• Утепление по опорным столбикам и лагам, устанавливаемых на бетонных либо кирпичных опорах. Такую технологию я выбираю для домов, в которых проектом не предусмотрен подвал.
• Утепление пола по стяжке. Доступ к коммуникациям, расположенным ниже утеплителя, я продумываю заранее. Подстилку делаю из гравия либо утрамбованного песка. Затем укладываю гидроизоляцию и вывожу ее по ростверку на высоту, совпадающую с толщиной покрытия. Далее все слои покрываю раствором, утепляю и устраиваю цементно-песчаную стяжку.
• Деревянная либо стальная обвязка свайного фундамента. Из-за небольшой высоты ростверка первые два варианта невыполнимы. В качестве перекрытий использую балки, опирающиеся на стальную раму. Утеплитель укладываю на фальшь-пол между пролетами либо на настил мембраны, расположенный ниже уровня нижнего среза. Отметка теплоизоляции в таком случае должна совпадать с уровнем балок перекрытия.

В каркасном доме можно дополнительно обустроить систему теплого пола. Оптимальный вариант – применение нагревательных матов, укладываемых на черновой пол. Поверх матов устраивается стяжка, затем ложится финишное покрытие. Также возможно использование для обогрева и инфракрасных теплых полов.

Для укладки труб в толще пирога пола применяется настил особой конструкции. Черновой пол следует сооружать из досок толщиной 50 мм. Также устраивается не сплошной настил, а разреженный, при этом интервалы между его элементами назначаются такими, чтобы была возможность уложить между ними пластины-теплоотражатели с расположенными в них трубами.

Схема пирога пола второго этажа каркасного дома и покрытия мансарды несколько иная, чем перекрытия первого этажа.

Пароизоляция здесь размещается по-другому, кроме того, дополнительно предусматривается укладка упругих прокладок для нейтрализации структурных и ударных шумов.

Чистовой пол

Деревянный настил может быть устроен как черновой, предназначенный в качестве основы для последующего покрытия, либо как чистовой, то есть, под финишную отделку. Кроме деревянного настила чистовой пол каркасного дома изготавливают из штучного или клееного паркета, паркетной доски, ламината, линолеума, ПВХ – плитки. Чистовые деревянные полы (из доски) относительно недороги, экологичны и эстетичны, но их срок службы сильно зависит от качества и долговечности покрытия. Паркетные полы более стойкие, но и более дорогие. Наилучшее соотношение цена/качество у полов из ламината или покрытых линолеумом. ПВХ – плитка изготовлена из того же материала, что и линолеум, но имеет одно существенное преимущество: в случае повреждения покрытия плитки можно заменять независимо друг от друга.

Устройство

Распределительная гребенка для теплого пола — назначение, виды, монтаж

Кроме защиты от воздействия на пол внешней среды, за счет использования различных материалов, имеющих низкую теплопроводность, есть возможность осуществить дополнительное его утепление, применяя для этого водяной или электрический вариант обогрева (теплый пол). Его устанавливают поверх утеплителя, на который положен отражающий экран, чтобы уменьшать траты на обогрев, а поверх него уже делают стяжку нужной толщины.

Здесь очень важно предварительно устранить все существующие холодные зоны, которые могут возникнуть вне зависимости от типа фундамента, будь то свайный или ленточный. Для этого нужно герметизировать все стыки и щели. Когда дом находится еще на этапе строительства, выгоднее всего применять водяной вариант теплого пола

Причина в том, что его монтаж не является особо хлопотным

Когда дом находится еще на этапе строительства, выгоднее всего применять водяной вариант теплого пола. Причина в том, что его монтаж не является особо хлопотным.

Поверх чистового пола или под стяжку «черного» можно уложить его пластиковые трубы. К тому же, этот вариант является наиболее экономичным, а все затраченные на него средства окупятся достаточно быстро.

Если же его установка невозможна по каким-либо причинам, есть второй вариант – укладка гибких саморегулирующих кабелей электрического теплого пола. Однако его использование будет чревато большими чеками за электроэнергию.

Прежде чем остановиться на каком-то определенном способе утепления своего пола, рекомендуется предварительно посоветоваться со специалистом, который обладает должными знаниями и опытом. Здесь нужно учитывать большое количество всевозможных факторов, начиная от климата, а также геологических особенностей местности и заканчивая особенностями конструкции самого здания.

Поэтому обычно стараются заранее проводить все необходимые технологические расчеты.

Система теплых полов

Если есть опасение, что зимой полы в каркасном доме будут все-таки холодными, то можно продумать систему подогрева пола. Лучший вариант – использование нагревательных матов. Они укладываются на черновой пол, поверх формируется цементная стяжка, а затем уже укладывается финишное напольное покрытие. Как вариант можно использовать электрические инфракрасные теплые полы. Главное – правильно изучить технологию монтажа перед произведением работ, чтобы не допустить ошибку.

Инфракрасный теплый пол

Водяной теплый пол в каркасном доме

Если есть идея сделать теплые полы в таком доме, то об их создании следует задуматься еще на этапе проектирования. Особенно если планируется обеспечить обогревом весь дом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или  устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
2. Высчитывают, в каких местах лучше всего засверлить болты
3. Заготавливают отверстия в бетоне.
4. Укладывают гидроизоляцию
5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

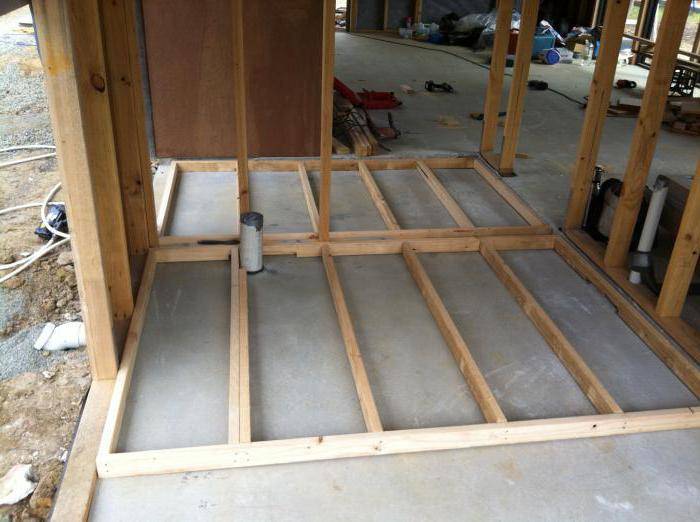

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании

Поэтому важно сделать качественную гидро-, ветро- и парозащиту

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Требования к фундаменту

Поверхность фундамента необходимо проверить на ровность поверхности. Перепад высот не должен превышать 1 см на 1 погонный метр. В противном случае необходимо дополнительно воспользоваться цементно-песчаной стяжкой.

В процессе заливки бетона фундамента, когда он ещё не затвердел, должны быть вмонтированы анкерные крепления для лежней с шагом до 2 м.

До продолжения строительных работ следует также озаботиться надлежащей гидроизоляцией фундамента. Это обеспечит его долговечность, предохранит от постепенного разрушения, защитит первый этаж и подвальные помещения (если они есть) от грибка, сырости и размножения насекомых.

Гидроизолировать фундамент можно при помощи разнообразных вариантов рулонных, обмазочных, листовых и напыляемых материалов. Можно также применять бетон со специальными гидрофобными добавками, повышающими степень отталкивания им воды.

Полную прочность бетон набирает к 28 суткам твердения в нормальных условиях. Однако укладку пола можно начинать примерно через неделю после заливки, когда фундамент имеет уже около 60-70% от итоговой прочности.

Если укладка пола производится до устройства стен и возведения перекрытия следующего этажа, то работы необходимо выполнять в сухую погоду, а также убедившись, что фундамент сух от атмосферных осадков.
