Утеплитель для теплого пола

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

низкий коэффициент теплопроводности;
сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
стабильность формы;
длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Системы электрического пола

В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.

Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство

Это очень важно – при выходе одного из них из строя остальные будут работать

Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.

Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.

LOGICPIR Пол от ТЕХНОНИКОЛЬ

Инновационный продукт LOGICPIR от компании ТЕХНОНИКОЛЬ

Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытоячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря чему у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.

Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются и проклеиваются по швам алюминиевым скотчем. Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.

Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих и влажных помещениях частных домов и квартир, производственных комплексов, местах общественного назначения (офисах, банных комплексах и т.д.).

LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.

Преимущества плит LOGICPIR Полы

Для монтажа утеплителя требуется строительный нож, метровая линейка, самоклеящаяся демпферная лента из вспененного полиэтилена и алюминизированный скотч. Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.

Выполнить укладку под силу любому человеку. Утеплитель легко режется и отличается очень небольшим весом.

Пошаговая инструкция по монтажу плит LOGICPIR Пол

Подготовительный этап заключается в измерении площади утепляемого помещения и расчета необходимого количества плит.

Габариты плит с L-кромкой (длина х ширина, мм):

1185х585;
1190х590.

Плита теплоизоляционная Logicpir Полы L

Плиты с плоским торцом производятся в одном типоразмере 1200х600 мм, но при необходимости возможно по согласованию изготовление PIR-плит других размеров.

Чтобы узнать количество плит, необходимо воспользоваться формулой:

S общ. (общая площадь утепления) / S плит. (площадь одной плиты).

Полученное значение остается разделить на количество единиц утеплителя в одной пачке и округлить в большую сторону, именно столько упаковок потребуется для утепления помещения.

Упаковка утеплителя LOGICPIR Полы

Следующий шаг подготовительного процесса — очистка поверхности от строительного мусора, пыли, жирных и масляных пятен, следов краски и штукатурки. Трещины чернового пола необходимо заблаговременно заделать ремонтным раствором, после полного высыхания которого можно приступать к монтажу

Первый этап — фиксация демпферной ленты по периметру помещения. Рекомендуемая толщина ленты 8-10 мм, ширина — 50 мм для прямых участков и 100 мм для угловых.

Этап второй — укладка PIR-плит со смещением торцевых стыков в рядах и проклейка стыков алюминиевым скотчем для создания непрерывного герметичного слоя. Вокруг коммуникаций, где затруднен плотный подгон утеплителя, рекомендуется наносить клей-пену также с последующей герметизацией скотчем.

Герметизация стыков плит

На этом монтаж утеплителя завершен. Следующий этап работ — устройство стяжки по мокрой либо сухой технологии.

Цементно-песчаные стяжки заливаются слоем 40 мм с обязательным армированием.
Сборные стяжки представляют собой настил из двух слоев листовых материалов (ГВЛ, ГКЛ, фанера, ДСП, ЦСП), уложенных со смещением стыков и зафиксированных саморезами.

Нагревательные элементы укладываются либо под стяжку (электро-водяные и жидкостные системы), либо поверх стяжки в слой плиточного клея (кабельные теплые полы) или под напольное покрытие (инфракрасные маты).

Финишный этап — укладка напольного покрытия в соответствии с личными предпочтениями (паркетная доска, ламинат, керамогранит и т.д.).

С плитами LOGICPIR Полы тепло от нагревательных элементов рассеивается целенаправленно вверх, обеспечивается равномерное отопление помещения и стабильно благоприятный микроклимат. Отсутствие нежелательных утечек тепла позволяет понижать температуру нагрева теплоносителя или нагревательных элементов для экономии расходов, но без ущерба для комфорта.

Теплоизоляция пола, как она выполняется

В классической версии тёплого пола слой теплоизоляции является основой для всего последующего монтажа. Перед началом работ выравнивается черновой пол, в качестве которого выступает поверхность межэтажного перекрытия. Для этого делается стяжка, после застывания которой сверху укладывается теплоизолятор для тёплого пола.

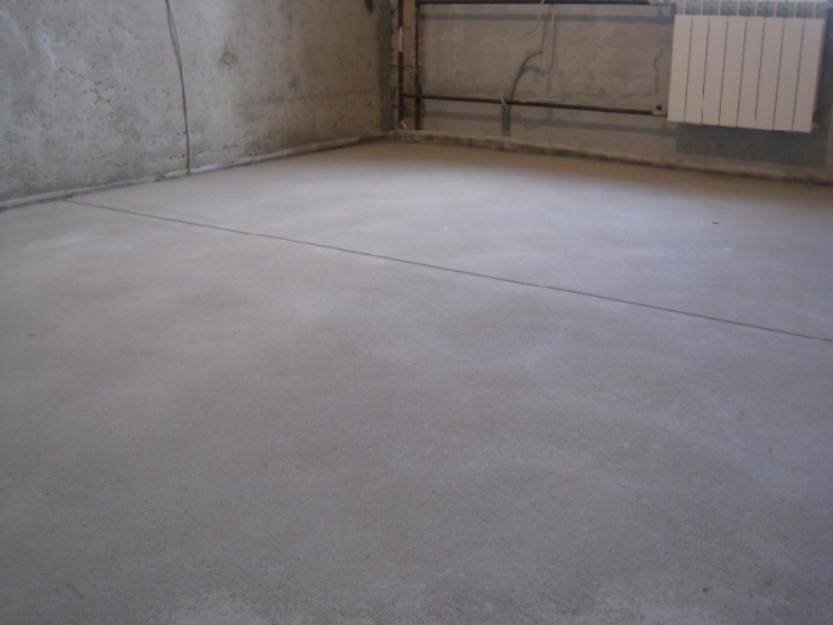

Бетонная стяжка — основание для укладки слоя теплоизоляционного материала

Здесь нужно особое внимание обратить на толщину слоя теплоизолятора. Если внизу, этажом ниже, находится холодное помещение, например, подвал или грунт, то слой утеплителя должен иметь не менее 5 сантиметров толщины. В тех случаях, когда ниже ничего подобного нет, то достаточно слоя теплоизоляции в два сантиметра

В тех случаях, когда ниже ничего подобного нет, то достаточно слоя теплоизоляции в два сантиметра.

Это необходимо для исключения потерь через стены тепла, в противном случае начнётся обогрев соседних помещений.

Теплоизоляционные материалы для тёплого пола могут быть использованы самые разные, главное требование, чтобы коэффициент теплопроводности был низким (0,05 Вт/кв. м) и незначительным влагопоглощением. В этом качестве часто применяют экструдированный пенополистирол, материалы из базальтового волокна, листовую пробку и т.п.

Укладка экструдированного пенополистирола

Когда теплоизолятор уложен, поверх него наносится стяжка, толщиной три-пять сантиметров. Она должна быть достаточно прочной, т.к. на ней выполняется непосредственно монтаж системы обогрева. Последняя в свою очередь сама в дальнейшем будет закрыта цементной стяжкой, сверху которой и уложат напольное покрытие.

Как послойно должен выглядеть пирог водяного пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.

Теплоизоляция – на этом этапе монтируется изоляционный слой. Профильные маты из полистирола для укладки водяного теплого пола изготавливаются плитами 1 на 0,5 м (размер зависит от производителя). Но для большего удобства можно заказать напрямую у производителя цельную плиту большего размера.Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя. Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».

Армирующий слой – укладывается только в случае использования бетонной системы теплых полов. Легкая полистирольная система теплого водяного пола не нуждается в армирующем слое. По плитам укладываются алюминиевые направляющие, сверху которых монтируется водяной контур.Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.

Финишный слой – допускается использование любого вида напольного покрытия. Современные системы допускают укладку ламината и линолеума. При этом рекомендовано соблюдение особых правил эксплуатации.

Укладка теплого водяного пола на маты, как показало сравнение теплоизоляционных материалов (их технических характеристик и сложностей, связанных с монтажом), более целесообразно. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет укладку даже в высотных зданиях на последних этажах, где применение бетонного пирога запрещено.

Дополнительно, ламинированный экструдированный пенополистирол с бобышками, устойчив к воздействию влаги, легко монтируется и облегчает укладку водяного контура. Единственным недостатком полистирольного материала является его стоимость. Но если учесть, что пластиковые маты не нуждаются в дополнительных комплектующих для фиксации труб, последующей стяжки, то разница в цене становится не настолько существенной.

Особенности укладки утеплителя

При монтаже утеплителя следует учитывать виды используемых матов, так как от этого зависят нюансы укладки материала:

Сверху пенопласта обязательно стелется фольгированная подложка. Прокладывается армирующая сетка, по которой и осуществляется монтаж труб.

Толщина матов варьируется от 5 до 10 см. Допускается, чтобы толщина пробковой листовой подложки была уменьшена до 2-3 мм.

Стыки утеплителя проклеиваются скотчем. Плиты фиксируются с помощью анкерных дюбелей и клеевого состава.

Фольгированный материал стелется таким образом, чтобы наилучшим образом отражать тепло, т.е. металлической стороной вверх.

Некоторые нюансы монтажа указываются в инструкции по эксплуатации. Строгое соблюдение рекомендаций производителя, является залогом высокой теплоотдачи отопления с помощью теплых полов.

Как выбрать утеплитель для пола

При выборе теплоизолирующего материала рекомендуется учитывать тип пола (бетонный или деревянный), вид (их насчитывается более 10-ти), климатические условия в регионе и простоту монтажа. Чем лучше утеплить поля в доме, тем теплее в нем будет.

Вид

Самые популярные – минеральные напольные утеплители – каменная и шлаковата, стекловолокно. Их плюс – дешевизна, минус – выделение, пусть и в небольших количествах, химических веществ. Минеральные варианты актуальны в помещениях, где нет большого скопления влаги и в комнатах с невысокими потолками.

Второй вид утеплителей для пола – древесно-стружечные: ДСП и ДВП. Для их изготовления используются спрессованные древесные отходы. Преимущества этого утеплителя – хорошие тепло- и звукоизоляционные свойства, высокая прочность, недостаток – содержание вредных смол. Он актуален для монтажа на сухой чистой поверхности из бетона.

Последний вид теплоизолирующих материалов – полимеры. Речь идет о пенополиуретане, пенополистироле, пенопласте. Их выбирают из-за доступной стоимости и простоты укладки, а не любят в силу пожароопасности. Этот вариант подходит для монтажа под стяжку.

Форма

Напольный утеплитель продается в виде рулона и плиты. Однозначно, проще работать с твердыми формами. Они быстрее укладываются, но и оставляют больше отходов. Их рекомендуется выбирать для утепления, в том числе, вертикальных и наклонных поверхностей. При необходимости, этот материал легче нарезать. Рулонный же утеплитель стоит дешевле.

Толщина

Если утеплитель водяного пола, бетонного или деревянного будет уложен тонким слоем, то даже при высокой плотности он не сможет обеспечить достаточной теплоизоляции. С другой стороны, слишком толстый материал украдет у помещения высоту. Это оправдано лишь в жилых комнатах на первом этаже, расположенных над подвалом, а также в домах на свайном фундаменте и на чердаках. Если же он тоньше, то может применяться для отделки межэтажных перекрытий, служа преимущественно как звукоизолятор.

При утеплении деревянных полов в частном доме или на даче материал не должен быть меньше 200 мм, а в многоквартирных зданиях – 100 мм. Бетонную поверхность отделывают как минимум 50-100 миллиметровыми листами или рулонами. Вне зависимости от климатических условий и типа материала, минимальная рекомендуемая толщина для всех видов полов составляет 50 мм.

Лучшие утеплители для стен

Особенности монтажа

Правильно подобранный материал для теплоизоляции не только делает комфортным пребывание в помещении, но и снижает потребление электрической энергии. От него зависит технология выполнения электрического теплого пола.

Все работы по обустройству электрического теплого пола сводятся к проведению следующих операций:

подготовка основания;
монтаж теплоизоляции;
монтаж нагревательного кабеля/матов/пленки;
выполнение стяжки;
монтаж финишного покрытия пола.

На этапе подготовки основания необходимо демонтировать старую стяжку, максимально выровнять поверхность (перепады не должны превышать 10 мм) и очистить от грязи и пыли. При необходимости поверхность основания необходимо гидроизолировать.

Прежде чем приступить к укладке теплоизоляции для электрического теплого пола, необходимо определиться с ее толщиной. Опытным путем установлено, что над неотапливаемыми помещениями она должна составлять 50÷100 мм, а для межэтажных перекрытий – 20÷30 мм. Швы и стыки теплоизоляции необходимо проклеивать специальным скотчем (фольгированным), между стеной и стяжкой – лентой демпферной. При укладке нескольких тепловых контуров с разными температурами для их разделения применяется Т-образный профиль демпферный.

Монтаж электрических нагревательных элементов должен выполняться с учетом особенностей прокладываемой системы (кабели одно,- или двухжильные, маты, УФ-пленки).

Стяжку пола лучше выполнять песчано-цементным раствором с добавлением специальных пластификаторов, которые предотвратят растрескивание. Толщина ее должна быть не менее 3 см. После высыхания приступают к укладке финишного покрытия пола. Им может быть плитка, паркет, линолеум или др. вид. Они укладываются с учетом рекомендаций производителя.

Теплоизоляционный слой под теплый электрический пол – это не роскошь, а необходимость. Он поможет равномерно распределить тепло от нагревательных элементов, сохранить его и направить в необходимую сторону. Некачественно выполненный монтаж на любом этапе создания электрических теплых полов повлечет за собой негативные последствия. Это отразится на комфорте, повышенном потреблении электроэнергии и как результат – лишней трате денег.

Виды, их преимущества и недостатки

Сегодня производится несколько видов матов, которые различаются материалом изготовления, методом фиксации труб, а также назначением для определенных видов помещений:

Маты с покрытием фольгой

Изготавливаются из вспененного фольгированного полиэтилена. Одна из сторон подложки покрыта фольгой, при укладке пластин она находится с наружной стороны. Поверх фольгированной стороны укладывают отопительные трубы.

По своим качествам изделия подходят для полов, которые выполняют функции дополнительного обогрева. Исходя из этого, они неэффективны для обогрева напольного покрытия, выполненного на первом этаже, под которым расположено подвальное помещение.

Недостатком этого вида матов является обязательное условие укладки стального каркаса, на который будет крепиться контур отопления. В процессе необходимо применять различные элементы крепления.

Подложка с пленкой

Изделие состоит из 3 слоев: пенополистирол, фольга и полимерная пленка, которая выполняет защитную функцию. Поверх пленки нанесена специальная разметка, на которой обозначено направление. По этому направлению будет производиться монтаж труб. Такая разметка существенно облегчает процесс укладки напольного обогрева. Теплоизолятор обладает высокой плотностью, благодаря которой обеспечивается прочная фиксация крепежных элементов.

Пленка положительно взаимодействует с раствором стяжки, поэтому риск возникновения трещин практически отсутствует. Материал идеально подходит для напольного обогрева, выполняя функции основного источника тепла. Такие маты надежно сохраняют тепло и укладываются достаточно просто.

Плоские пенополистирольные

Толщина материала составляет 4-5 см, плотность около 40 кг на 1м3, что обеспечивает устойчивость к деформированию. Чтобы защитить маты от агрессивного влияния бетонной смеси, перед заливкой стяжки поверх них укладывают полиэтиленовую пленку. Крепление труб на плитах осуществляется посредством пластиковых скоб, которые достаточно легко крепятся.

Теплоизолятор подходит для систем, выполняющих функции основного обогрева. Основной недостаток этого вида изделия состоит в том, что перед укладкой контура отопления, необходимо производить разметку.

Маты с выступами

Подложку изготавливают методом гидропеллентного штампования, в результате которого формируются бобышки – цилиндрические выступы. Изделия представляют собой плиты прямоугольной формы, толщина которых 1-3,5 см, а высота 2-2,5 см. Эти выступающие элементы размещены по поверхности мата ровными рядами.

Такая конструкция обеспечивает довольно простой и быстрый способ монтажа , обеспечивая надежную фиксацию труб и снижая вероятность их смещения в процессе заливки стяжки. По боковым краям плит расположены замковые соединения, которые дают возможность монтировать подложку без термоаккустических швов. Таким образом, создается сплошная поверхность из плит. На каждой пластине имеется линейка, которая облегчает выравнивание матов относительно друг друга, таким образом, создавая сплошную поверхность из плит.

Изделия с бобышками выдерживают большие механические нагрузки и обеспечивают надежную теплоизоляцию. Толщина материала позволяет выполнять шумопоглощающую и звукоизоляционную функцию.

Подложка данного типа бывает 2 видов: обычные и ламинированные. Ламинированные маты имеют пароизоляционное покрытие. Данный материал имеет один существенный недостаток – высокая стоимость.

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

Помещение 1 — правильный вариант выбора теплоизоляции.
Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.
