Водяной теплый пол без бетонной стяжки

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

Водяной теплый пол без бетонной стяжки

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Водяной теплый пол без бетонной стяжки

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

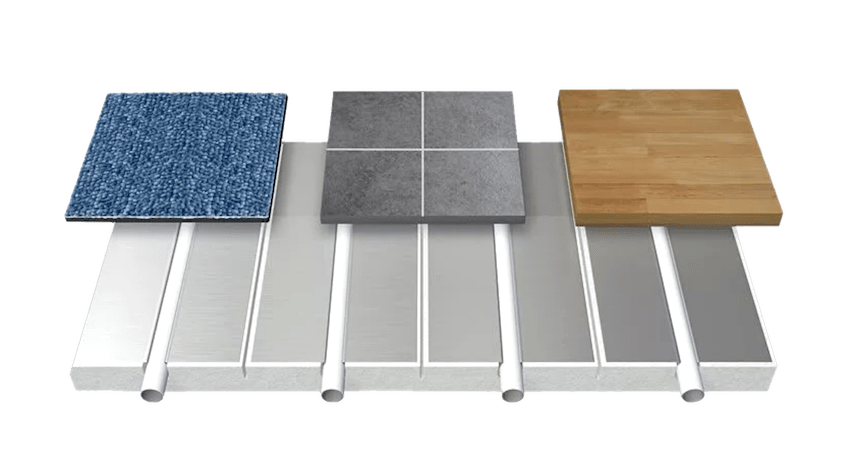

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

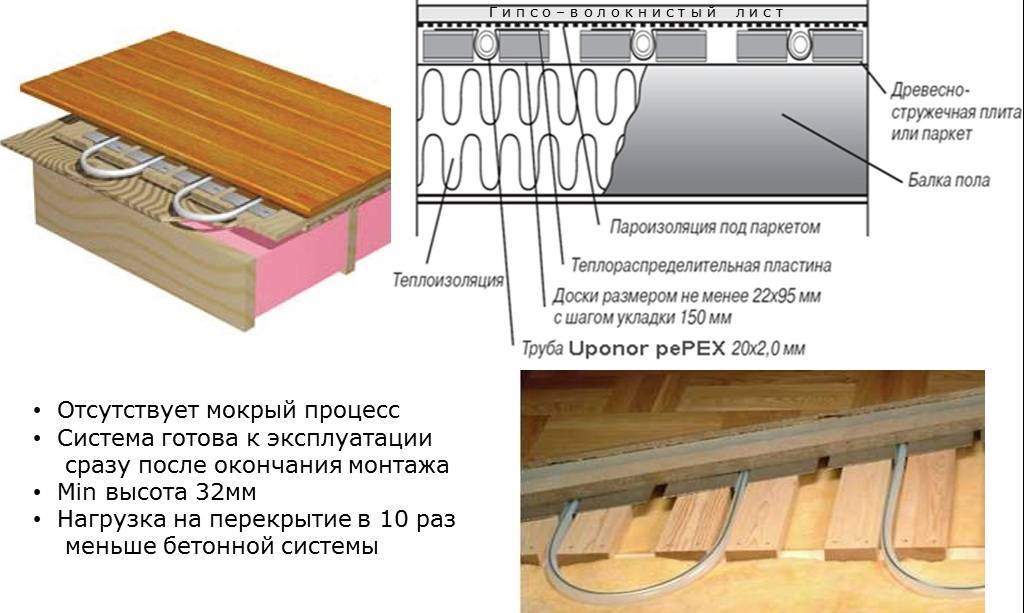

    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

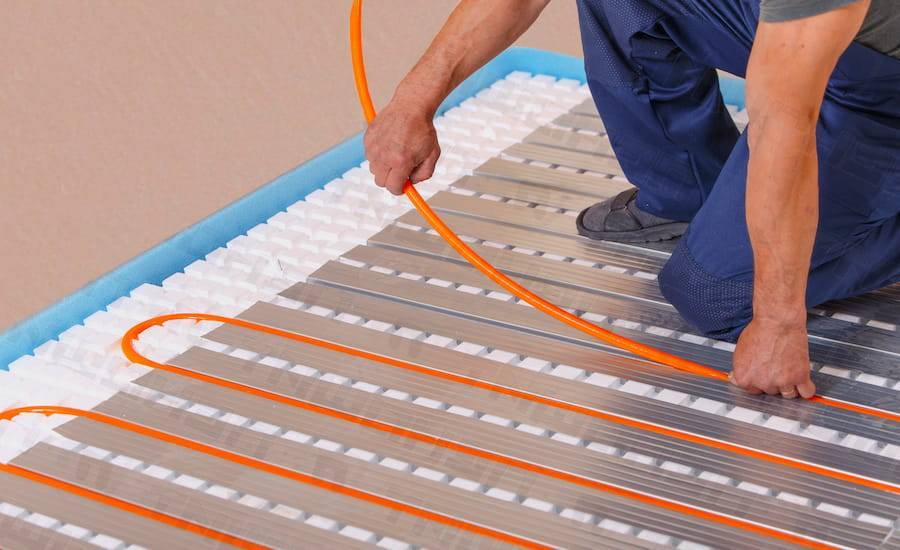

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Армирование пола по грунту

Промышленность выпускает проволочную сетку сварную ВР согласно ГОСТ 8478 из 5 мм проволоки с квадратной ячейкой 10 – 20 см. Самостоятельная вязка по месту обходится дороже из-за высокого расхода вязальной проволоки и увеличенной трудоемкости. Сетки укладываются по технологии:

  • защитный слой нижний – обеспечивается прокладками (полимерный материал или бетон) высотой 1,5 – 3 см;
  • защитный слой по периметру – сетки должны отстоять от демпферного слоя на 3 см минимум по периметру комнаты.

Водяной теплый пол без бетонной стяжки

Армирование стяжки проволочной сеткой.

В отличие от арматурных сеток, проволочные карты имеют гораздо меньшую жесткость, хождение по ним при укладке смеси запрещено категорически. Поэтому применяются следующие методы:

  • трапы – в ячейки сетки укладываются половинки кирпича, на которые опираются доски, передвигаемые вместе с прокладками по мере готовности конструкции;
  • «дорожки» – бетон наваливается от входа комнаты к дальнему углу, после чего, по этим тропинкам можно ходить без смещения сетки.

В небольших комнатах обычно используются сеточные карты подходящего размера. Если помещение имеет сложную конфигурацию, необходим крой дополнительных кусков. В этом случае и при армировании крупных участков нахлест карт/рулонов составляет минимум одну ячейку.

Ребра жесткости под перегородками

Для создания под перегородками ребер жесткости используется прерывистая укладка экструдированного пенополистирола или его верхнего слоя. В образовавшиеся пустоты укладываются арматурные каркасы из квадратных хомутов (арматура гладкая 4 – 6 мм) и продольных стержней («рифленка» 8 – 12 мм).

Водяной теплый пол без бетонной стяжки

Армирование ребер жесткости.

Над трубами

Толщина при монтаже теплого пола напрямую зависит от диаметра используемых труб.

Тонкая – поможет экономить топливо, однако не сможет обеспечить равномерного покрытия. Это приведет к уменьшению комфортности использования теплого поля и быстрому разрушению. Слишком толстый слой уменьшает КПД теплого пола, что приведет к увеличению затрат на топливо.

На выбор оптимальной толщины влияют многие факторы:

  • толщина применяемых труб;
  • качество основания пола;
  • требуемая температура в помещении;
  • высота потолков;
  • вид стяжки.

Минимальная толщина стяжки над теплым водяным полом 2 см может получится только при использовании труб 1,6 см. При этом потребуется использовать специальные смеси и застилать пол керамической плиткой. В противном случае пол быстро придет в негодность.

Цементные растворы не получится залить так тонко. Минимально допустимая толщина 4 см. Добиться ее возможно при использовании тонких труб и ровной поверхности. Неровности поверхности могут увеличить толщину стяжки до 7 см.

В случае применения полусухой стяжки минимальная толщина, при использовании наиболее тонких труб, достигает 5 см.

В некоторых случаях возможна укладка труб без предварительного осуществления стяжки. Это происходит при:

  • деревянном основании, которое не сможет выдержать бетонную нагрузку;
  • при низких потолках;
  • при отсутствии опыта в заливке стяжки;
  • при отсутствии времени на застывание покрытия (стяжка качественно засыхает около 1 месяца).

Установка водяного пола без стяжки имеет следующие преимущества:

  • довольно упрощается процесс монтажа;
  • снижается нагрузка на пол;
  • высота помещения уменьшается значительно меньше;
  • даже без шумоизоляции уменьшает попадание шума в комнату;
  • ускорение процесса монтажа благодаря исключению некоторых шагов (черновая заливка и ее просушивание);
  • существенное снижение стоимости установки водяного теплого пола.

Однако данный вариант имеет и недостатки:

  • быстрое охлаждение помещения при выключении системы;
  • при отсутствии качественной гидроизоляции возможна небольшая деформация из-за воздействия влажности.

Иногда стяжку заменяют на покрытие полистирольными плитами.

Ограничений толщины (максимальной)  стяжки нет. Тут стоит руководствоваться здравым смыслом.

Чаще всего максимально толстую стяжку используют:

  • если основание пола слишком неровное;
  • стяжка является одновременно и фундаментом (например в гараже или частном доме).

В первом случае требуется идеально выровнять пол черновой стяжкой, а уже затем монтировать трубы отопления и заливать стяжку.

Считается, что для теплого пола стяжка толщиной более 17 см не рациональна.

Наиболее оптимальная общая толщина стяжки 4,5-7 см создает хорошее покрытие труб и способно выдерживать большие нагрузки. Толщина стяжки над трубами в таком случае равна 2,5-3 см.

Процесс монтажа теплого пола довольно прост и не требует опыта. Его вполне можно установить самостоятельно.

Выполнять можно мокрую, полусухую и сухую стяжку. В некоторых случаях применяют монтаж водяных труб без предварительной стяжки непосредственно на пол или полистирольные плиты. Тем не менее самым эффективным считается монтаж труб для водяного пола в стяжку. Такой способ позволяет максимально тратить вырабатываемое тепло на обогрев помещения, равномерность прогрева и плавное уменьшение температуры в случае выключения системы обогрева.

Перед укладыванием напольного покрытия обязательно необходимо проверить качество выполненной стяжки. 2 недели после заливки ее необходимо сушить стяжку накрыв пленкой, для максимального напитывания влагой. Примерно через месяц раствор, которым покрыли трубы, полностью застынет. Готовая поверхность должна быть ровной, цвет должен быть равномерный, сколы и трещины не допускаются. При простукивании деревянным бруском поверхности должен быть одинаковый звенящий звук.

Важно правильно выполнить заливку бетонной смеси необходимой высоты до установки труб и над ними, чтобы полученный результат радовал в течение долгих лет

Особенности схемы слоев пола

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.

Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.

Существуют разные методики укладки панельного отопления. Одной из них является теплый пол по грунту. Особенность в том, что делается такой обогрев во время строительства здания, а не впоследствии его эксплуатации, вследствие желания модернизировать жилье.

Запланировав сделать тёплый пол по грунту в частном доме, следует разбить всю работу на два этапа: на нижние слои заливается черновая стяжка, далее выкладываются все остальные слои пирога. Это железное правило для укладки, продиктованное возможной усадкой грунта.

Суть технологии «сухая стяжка» на теплый водяной пол

Уже в самом названии кроется суть технологии. «Сухая» — значит легкая, система, оборудованная без добавления воды и пластификаторов. Водяной теплый пол традиционно представляет собой довольно массивную и громоздкую конструкцию.

В результате монтажа мокрой стяжки существенно поднимается уровень пола. Не каждое жилое помещение имеет достаточный запас высоты потолков, что бы нивелировать утраченные сантиметры. К тому же существенно увеличивается нагрузка на перекрытия строения. Вес 1 м2 теплых полов с бетонной стяжкой составляет 200-300 кг. Сколько будет весить вся конструкция, к примеру, в комнате 15 кв. м.? Подсчитать нетрудно. Рассчитаны ли городские квартиры на подобную реконструкцию, выдержит ли такую нагрузку деревянная конструкция? Ответ в данном случае очевиден, используйте «сухую» технологию укладки греющих полов.

Сухая стяжка для вашего теплого водяного пола может быть выполнена в двух вариантах:

  • деревянная;
  • полистирольная.

В зависимости от использованных материалов определяется название и способ укладки.  В отличие от бетонного пирога, основной опорой в данном случае выступают полосы или доски из OSB, ГВЛ и ДСП. Можно использовать любой другой материал плиточной формы. Для полистирольной системы опорный слой изготавливается из полистирольных плит. Уже на это основание осуществляется укладка изоляционных слоев, в которых имеются пазы для монтажа труб водяного контура. Финишное покрытие в этом случае будет не монолитная бетонная плита, а наборная конструкция из листов ГВЛ.

На первый взгляд все просто и понятно. Перед тем как приступить непосредственно к монтажу сухой стяжки под водяные отопительные контуры отопительной системы, изучите плюсы и минусы данной технологии.

Монтаж водяного теплого пола в деревянном доме под бетонную стяжку

Монтаж теплого водяного пола под стяжку в бетонном подвале самое простое и максимально энергоэффективное решение.

Почему так? Тут все просто.

Перед укладкой выбранной системы на пол расстилается слой теплоизоляции

Будет ли это пенопласт, пенополиуретан, полистирол, любой другой подручный материал или уже фабричные заготовки – неважно

Главное, чтобы верхний слой изоляции был металлизированным. Например, перекрыт фольгой. Делается это для того, чтобы тепло от уложенных труб с теплой водой отражалось от металлизированной мембраны вверх.

По этой причине гораздо удобнее использовать уже готовые фабричные материалы, которые уже сразу состоят из теплоизоляционного и металлизированного слоев, к тому же на них уже нанесена разметка в виде сетки с шагом в 5 или 10 сантиметров, что упрощает расположение трубок при монтаже.

Если Вы делаете теплый пол, например, на втором этаже своего дома, то от устройства теплоизоляции можно вполне отказаться. Первая причина – это экономия денег, а вторая – это косвенное отопление теплым полом второго этажа и потолка первого этажа. То есть тепло так и так останется в Вашем доме, зачем тогда этому препятствовать?

Затем сверху укладывается выбранная система и в ней крепятся трубки. Их шаг зависит от нескольких характеристик.

Он выбирается на основании типа конкретного помещения, его площади и объема, материалов стен, потолка и пола. Но в первом приближении для бетонных полов и трубок диаметром 16 мм. этот шаг составляет в среднем 20-30 см.

Водяной теплый пол без бетонной стяжки

Монтаж электрического теплого пола в деревянном доме

Как правило, электрические теплые полы укладываются под тонкие цементные стяжки и затем перекрываются напольной плиткой. Но проводить монтаж электрического теплого пола по деревянным полам можно практически так же, как и в случаях с водяными полами без стяжки.

Точно так же используется подстилающий слой теплоизолирующего материала при необходимости. Поверх него укладывается отражающий металлизированный материал. Сверху раскладывается электрический теплый пол с температурным датчиком, который перекрывается половой доской и напольным покрытием.

Водяной теплый пол без бетонной стяжки

Укладка теплого пола под плитку

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Водяной теплый пол без бетонной стяжки

Что выбрать в качестве гидроизоляции

Для бетонного чернового основания необходимо подобрать хороший гидроизоляционный материал, чтобы в случае протечек не испортить всю систему и препятствовать проникновению воды к соседям снизу, если они есть.

Теплый пол из сшитого полиэтилена

Водяной теплый пол без бетонной стяжкиСхема устройства пирога для теплого пола с гидроизоляцией

  • рулонный рубероид;
  • полиэтиленовая пленка. Она должна быть плотной, минимум 200 мкр;
  • мастика – представляет собой наилучший гидроизоляционный материал, именно ее рекомендуют специалисты при обустройстве водяного пола многоэтажных домах.

Технология укладки гидроизоляции:

При использовании рулонных битумных материалов их раскатывают на предварительно выровненную поверхность (можно использовать тонкую стяжку или грунтовку). Материал раскраивают прямо в помещении, полотна размещают внахлест (припуски 3 см). Нижняя поверхность полотна прогревается с помощью горелки и приклеивается к основанию

Особое внимание следует уделить местам стыков;

Полиэтиленовая пленка раскраивается также в комнате. Следует делать припуски на стену по всему периметру (достаточно 10 см)

Полотна размещаются внахлест (оставляя на швы 10 см), соединяются скотчем. Этот материал не рекомендуют использовать в деревянном доме с балочным перекрытием;
Жидкая мастика наносится кисточкой или с помощью строительного пульверизатора по всему периметру комнаты. Необходимо делать слой в 2 см и следить, чтобы не было пропусков. Мастика проникает во все поры, создавая идеальный водонепроницаемый контур.

Бетонная стяжка теплого водяного пола

Водяной теплый пол без бетонной стяжки

Бетонная стяжка имеет в своей основе песок и цемент марки М400, в который добавляется щебень. Пропорции раствора: 2*1*3,8. Недостатки бетонной стяжки:

  • раствор является довольно тяжелым и может нанести вред водяным трубам;
  • в промежуточном слое из-за невозможности утрамбовки возникают пузырьки воздуха, что влияет на качество бетонной прослойки;
  • промежуточный слой тяжело поддается равнению и требует дополнительного выравнивающего покрытия.

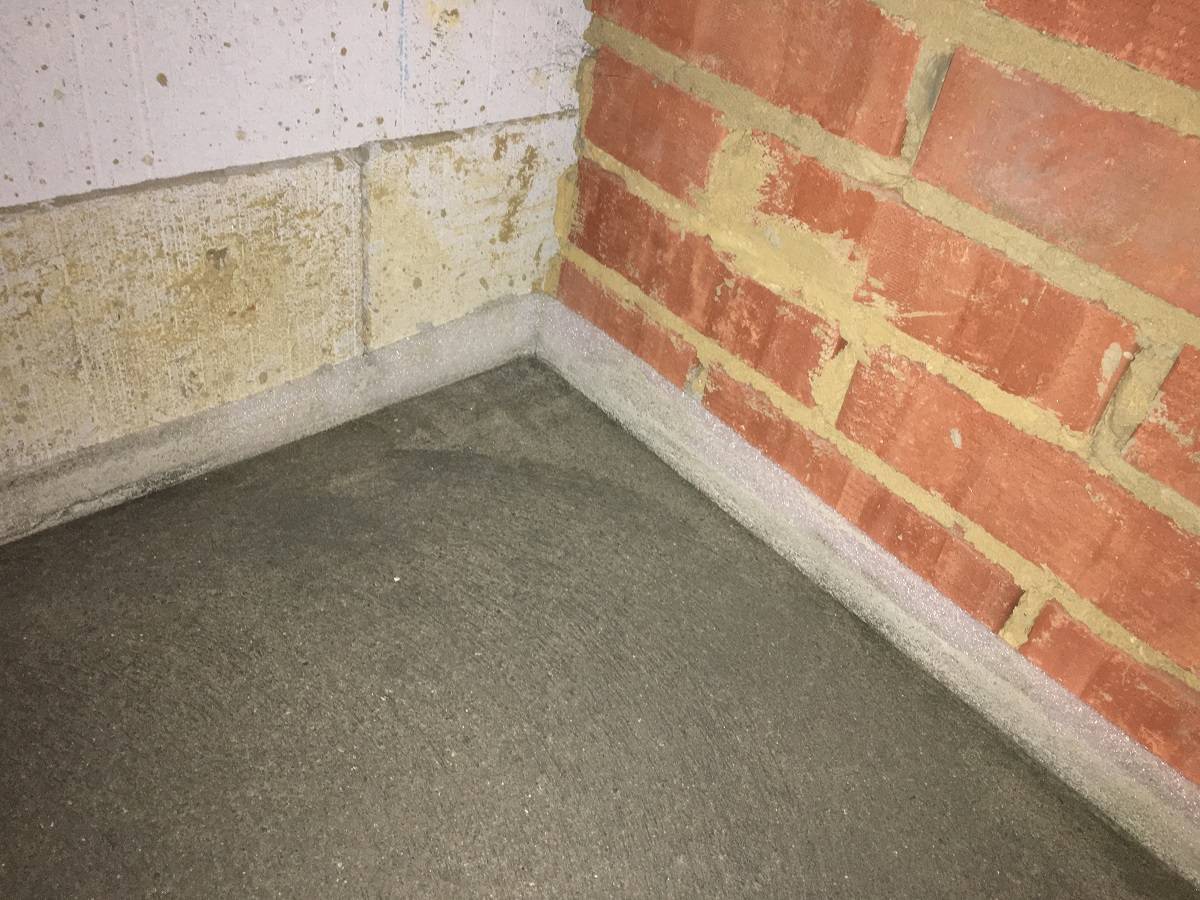

Между бетонной стяжкой и стенами комнаты в качестве изоляции клеят демпферную ленту.

Принципы использования цементно-песчаного состава

Цементно-песчаный состав готовят из смеси цемента и песка в пропорции 1 к 3. Для улучшения свойств заливки применяют пластификаторы в пропорциях 0,9 килограмма на 1 кубический метр раствора. Пластификаторы повышают пластичность и текучесть раствора, не дают ему растрескиваться при расширении.

Для состава в квартирах и жилых домах используется цемент марки М200. Для напольного покрытия гаражей пользуются маркой М400, но также допустимы марки М300 и М500. Между цементно-песчаным составом и стенами помещения, так же как и при бетонной заливке, прокладывают демпферный изолятор.

Толщина цементно-песчаного слоя для равномерного прогрева должна полностью покрывать трубы, иначе нагрев будет полосной.

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

  • сухая;
  • полусухая;
  • мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

  • Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
  • Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

  • бетон – его можно заказать или сделать;
  • раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
  • готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

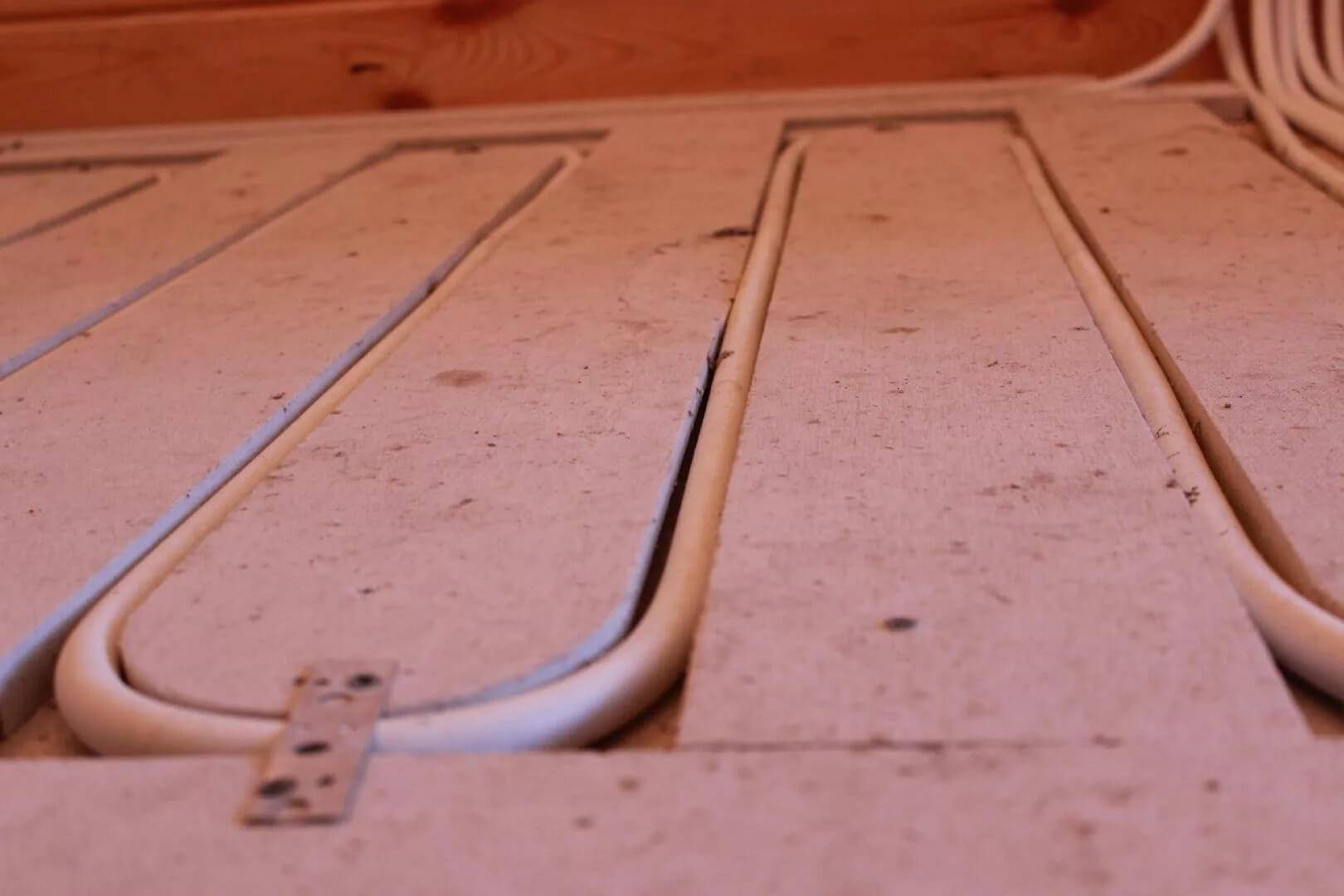

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Водяной теплый пол без бетонной стяжки

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

  • На подготовленной поверхности делают разметку. По ней легче проводить укладку.
  • Укрепляют демпферную ленту.
  • Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
  • Оставляют место для металлической пластины; 5 см.
  • Устанавливают закруглённую деревянную заготовку.
  • Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
  • Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
  • В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
  • Выводят водяной контур.
  • После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Особенности конструкции

Порядок расположения слоев

При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:

  • песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
  • стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
  • рулонной гидроизоляции
  • слоя утеплителя
  • бетонного подстилающего слоя толщиной 1 см
  • чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам

В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.

Плавающая стяжка

Существует два вида полов по грунту. Они могут:

  • привязываться к ленточному основанию;
  • изготавливаться в виде плавающей стяжки, не связанной с фундаментом

Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.

При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.

Достоинства и недостатки

Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:

ПЛЮСЫ:

  • возможность использования на большинстве видов почв
  • минимальный расход бетона и, как следствие, небольшая стоимость
  • достаточная устойчивость к силам морозного пучения
  • благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
  • такие полы не нуждаются в вентиляции и ежегодной просушке
  • в отличие от деревянных полов, они не требуют периодической замены прогнивших балок

МИНУСЫ:

  • К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
  • Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.

Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного дренажа, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.

Пол, устраиваемый на грунте

Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Подготовительный этап

Все перечисленные выше пункты вплоть до заливки можно объединить в единую категорию – подготовительный этап. Естественно, начинать необходимо с расчета площади полов, чтобы понимать, какая сумма и сколько приблизительно времени будет затрачено на заливку.

Если речь идет о том, как правильно залить пол в частном доме, то расчет закупаемых материалов производится по следующей схеме (на примере помещения размером 5х5 метров):

С учетом произведенных расчетов следует закупать и материалы.

Для качественной стяжки потребуются следующие компоненты:

Из всего вышесказанного можно сделать вывод, что перед тем как правильно заливать полы в частном доме, необходимо приобретать основные составляющие для заливки стяжки в соответствии с произведенными расчетами. Относительно высоты пола необходимо знать толщину не только стяжки и насыпных слоев, но и всех укладываемых материалов: паро-, гидро- и теплоизоляция.

Начинается заливка полов в частном доме с очистки рабочего пространства. Естественно, необходимо с чернового пола убрать пыль, грязь, мусор при помощи веника, а еще лучше мощного бытового или промышленного пылесоса. После уборки можно приступать к такому процессу, как заливка пола в доме своими руками, который является не самым простым.

Стоит учесть сложность создания необходимого количества раствора.

Если производить замес вручную, то будет затрачиваться много времени для приготовления одной порции. Лучше всего использовать бетономешалку с большой емкостью. Только при автоматическом замесе можно обеспечить правильную бесперебойную подачу раствора на пол.

Если речь идет о том, как правильно залить пол в доме, то у работника должны при себе быть следующие инструменты:

Водяной теплый пол без бетонной стяжки

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.

Водяной теплый пол без бетонной стяжки

На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.

Водяной теплый пол без бетонной стяжки

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

Монтаж водяного теплого пола в деревянном доме без стяжки

В деревянных домах перекрытия устраиваются так же из дерева – это либо лаги, либо специально изготовленные деревянные балки. В любом случае это облегченные конструкции и в 99 случаях из 100 даже простую стяжку не станет делать никто. А общая толщина стяжки водяного теплого пола не должна быть тоньше 5-7 см, что дополнительно даст просто колоссальную нагрузку на деревянные перекрытия.

Но в начале статьи мы уже касались вопроса, что без устройства стяжки теплоэффективность любых теплых полов будет ниже, так как дерево плохо проводит тепло.

Бетонная стяжка прогревается равномерно. А вот нагреваемый деревянной пол станет похож на так называемую «тепловую зебру», то есть с ярко выраженными теплыми и холодными зонами. Поэтому правильное и эффективное устройство водяного пола без стяжки потребует определенных мер

Поскольку первый этаж дома тоже наш, нас не интересуют теплопотери второго этажа в сторону первого, значит и в устройстве теплоизоляции перекрытия между первым и вторым этажами нет необходимости.

Но для того, чтобы деревянный пол второго этажа прогревался равномерно, в верхней части пола устраивается подложка из фольги или оцинкованного листового железа, которая будет нагреваться и уже равномерно распределять тепло под всей комнатой.

Водяной теплый пол без бетонной стяжки

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
