Толщина стяжки водяного теплого пола

Полезные советы

Для того, чтобы габариты принесли и желаемый результат, требуется грамотно выполнить стяжку, знать расход цпс на 1 м2. Ведь огрехи в подобной работе могут привести к существенной теплопотере, нарушению герметичности и другим неприятностям.

Вот несколько простых правил, придерживаясь которых вы сможете создать идеальный верхний слой водного подогрева в здании:

• наносить стяжку стоит при температуре на уровне 15 градусов тепла. Такой показатель считается оптимальным, при нём цемент проявляет все свои лучшие свойства;
• перед тем, как заливать бетон, необходимо включить давление в трубах подогрева. Оно не должно быть больше 5 атмосфер. Но пользоваться такой системой отопления можно будет не раньше, чем через 3,5 недели, ведь именно за это время бетон затвердевает окончательно;
• чтобы не было теплопотери, необходимо поместить под трубопроводом теплоотражающее покрытие;
• цемент, который вы используете, должен быть куплен незадолго до выполнения работ, ведь старый материал нередко теряет свои свойства.

При правильном выборе толщины бетонной стяжки и скрупулёзности в соблюдении вышеуказанных правил, оснащение любого здания системой водного утепления пройдёт успешно. Вы быстро ощутите все преимущества подобного типа подогрева!

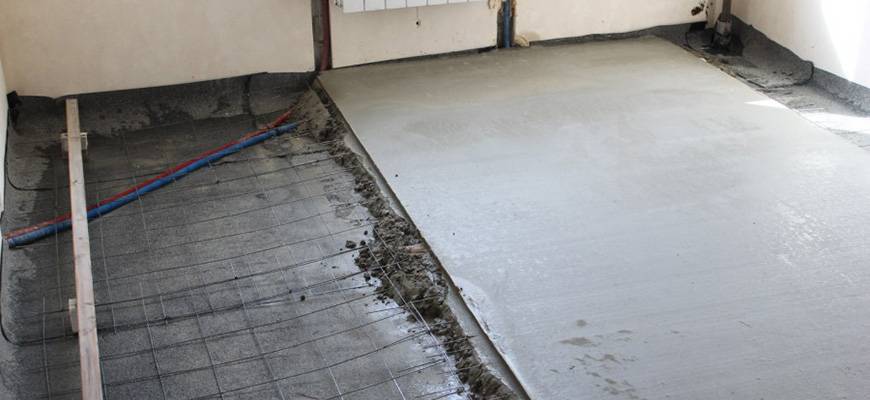

Технология заливки смеси

Бетон хорошего качества при заливке не должен выделять воду. Если раствор был замешан правильно, и температура воздуха составляла 20-21 градус, то бетон должен начать затвердевать через 4 часа, а спустя 12 часов на нем не должны оставаться следы от обуви.

Важно: полностью застыть слой бетона должен через 28 дней. До окончания этого срока не рекомендуется запускать систему обогрева водяного пола.. До заливки бетона необходимо по всему периметру комнаты вдоль стен проклеить демпферную ленту

Её верхний край должен быть выше уровня заливки, все лишнее затем обрезается ножом. Изготавливают ленту из вспененного полиэтилена. Она имеет защитный фартук и самоклеящийся слой, закрытый тонкой пленкой. Стандартная ширина ленты — 10 или 15 см, толщина — 8 или 10 мм, длина рулона составляет 25 или 50 м

До заливки бетона необходимо по всему периметру комнаты вдоль стен проклеить демпферную ленту. Её верхний край должен быть выше уровня заливки, все лишнее затем обрезается ножом. Изготавливают ленту из вспененного полиэтилена. Она имеет защитный фартук и самоклеящийся слой, закрытый тонкой пленкой. Стандартная ширина ленты — 10 или 15 см, толщина — 8 или 10 мм, длина рулона составляет 25 или 50 м.

Используется лента для стяжки пола и имеет ряд функций:

• компенсирует тепловое расширение стяжки;
• поглощает звуковые волны и вибрации;
• является дополнительной теплоизоляцией пола от примыкающих наружных стен.

При большой площади помещения и некоторых других случаях демпфер применяется в качестве деформационного шва для предотвращения появления трещин.

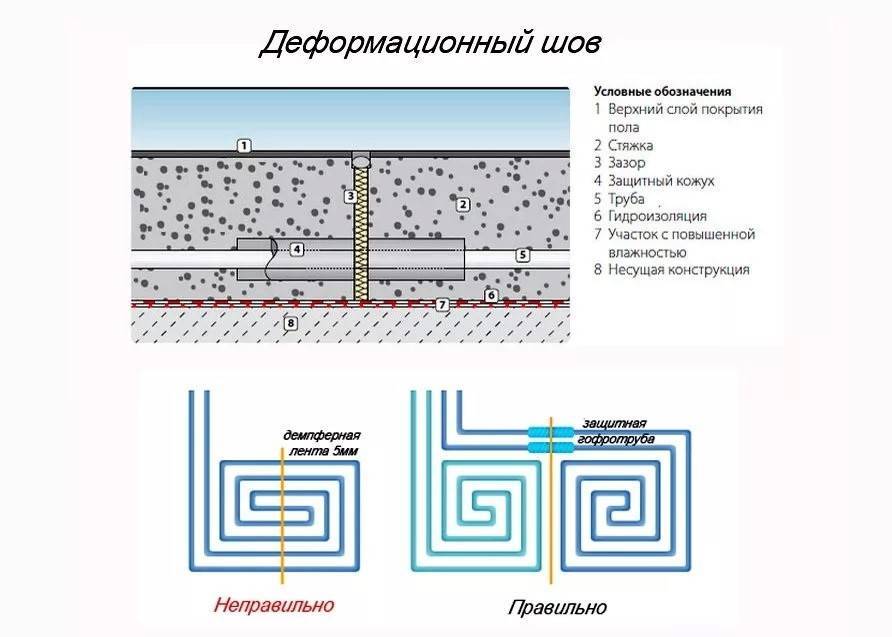

Деформационные (компенсационные) швы делаются в случаях, если:

• Площадь помещения составляет более 30 м².
• Длина стен составляет более 8 м.
• Длина и ширина комнаты отличаются более чем в 2 раза.
• Помещение отличается изгибистой формой.

Делают швы следующим образом:

• Через 2 дня после заливки бетона можно начинать прорезать швы на глубину, равную 1/3 от общей толщины бетонного слоя.
• Далее швы нужно загерметизировать. Это можно сделать с помощью специальных герметиков, демпферной ленты, уплотнительного жгута или применить специальные профили из резины со стальными направляющими.

На месте шва необходимо разделить армирующую сетку, к которой крепятся трубы. Толщина деформационного зазора в основании должна составлять 1 см.

Важно: специалисты-теплотехники не советуют разделять один контур водяного пола компенсационными швами, через него лучше пропустить трубы подачи или обратки.

При укладке плитки поверх компенсационных швов, повышается вероятность её отклеивания из-за различного расширения соседних бетонных плит. Для избежания подобной ситуации необходимо первую часть плитки фиксировать на плиточный клей, а вторую — на эластичный герметик.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Варианты подготовки оснований: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание — все способы в одной статье!

Мокрая — сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Как сделать мокрую стяжку?

Краткое пошаговое описание технологии:

1. На черновой пол укладывают теплоизоляционный материал, позволяющий сохранить тепло внутри помещения. Оптимальный вариант – экструдированный пенополистирол (пеноплекс), имеющий большую плотность и прочность, по сравнению с пенопластом.

2. По периметру проклеивают кромочную демпферную ленту, которая необходима для компенсации геометрических изменений бетонного покрытия, возникающих при температурных колебаниях. Для «теплого пола» необходимо выбирать модель, предназначенную именно для этой цели. Лента может быть обычной, самоклеящейся или с «юбкой», изготовленной из плотного клеенчатого материала.

3. Раскладывают и крепят трубы.

4. Приготавливают раствор для стяжки из отдельно взятых компонентов (цемент+песок+вода, цемент+песок+щебень мелких фракций+вода) или используют специальную смесь заводского изготовления, содержащую пластификаторы и другие добавки, которые улучшают качество продукта. Последний вариант самый удобный.

Внимание! При заливке стяжки теплого пола необходимо оставлять деформационные швы. В помещениях, площадь которых не более 10 м2, эти швы располагают вдоль стен и герметизируют их кромочной демпферной лентой

В крупногабаритных помещениях предусматривают дополнительные швы, для герметизации которых используется Т-образная лента.

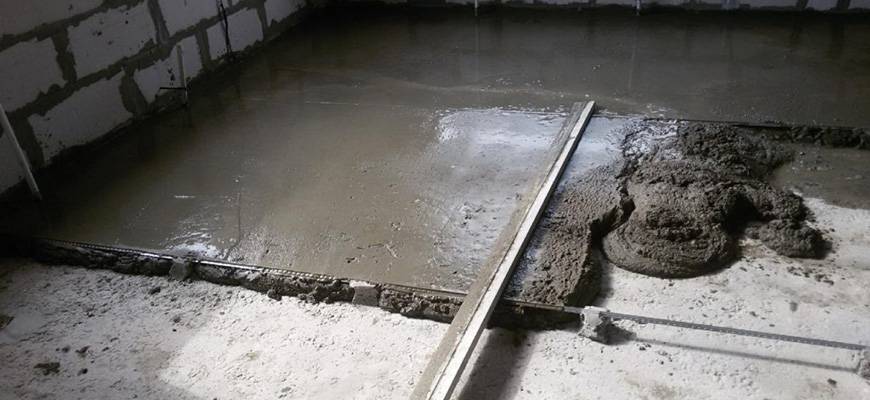

• Раствор заливают по ранее установленным маякам, которые вынимают после подсыхания цементно-песчаного или бетонного слоя, а оставшиеся отверстия заполняют раствором. При небольшой высотке стяжки такие маяки делают из алебастрового или полусухого цементно-песчаного раствора. Такие ориентиры извлекать не требуется – они станут частью покрытия.
• Смесь распределяют от дальнего угла к двери. Поверхность разглаживают правилом. Расстояние между ориентирами должно быть меньше длины правила.
• Залитая смесь в процессе твердения требует специального ухода, иначе затвердевший слой не будет соответствовать требованиям по прочности. В течение недели бетонную поверхность увлажняют 2 раза в сутки.

Внимание! Для высыхания понадобится 21 день, и только по истечению этого периода проводят испытания отопительной системы

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Понятие стяжечного слоя для полов

Стяжка — промежуточный слой при устройстве полов.

Многие люди недооценивают значение такого элемента, как стяжечный слой. Однако он выполняет ряд важных функций, без которых эксплуатация объекта была бы невозможна.

Необходимость и предназначение

Главные функции стяжки:

1. Делает ровной поверхность чернового пола. Плиты перекрытий изготавливают на заводах или заливают на месте строительства. Существуют допустимые отклонения габаритных размеров от нормы, что оказывает влияние на степень ровности поверхностей. Часто в горизонтальной плоскости наблюдаются шероховатости, перепады по высоте и прочие факторы, которые делают невозможным устройство декоративного слоя пола без дополнительного выравнивания. Для этого и применяется стяжечный слой.
2. Устраивает уклон в помещениях, где это необходимо. По ровной горизонтальной поверхности вода не будет стекать в слив, вследствие чего образуются застои (например, в душевых). С помощью стяжки можно обустроить необходимый уклон с точностью до градуса.
3. Делает лучше звукоизоляцию. В многоквартирных домах остро стоит потребность в том, чтобы не слышать соседей. Наиболее явно проблема хорошей слышимости прослеживается в панельных высотках. Из-за трещин в стыках и между плитами акустические и структурные шумы могут передаваться от соседей, техники, оборудования и т.д. Стяжка позволяет улучшить звукоизоляцию.
4. Позволяет спрятать коммуникации. В современных новостройках такие инженерные сети, как отопление, электрика, система теплого пола и т.д., располагаются в полах. Стяжечный слой закрывает и защищает эти коммуникации.
5. Улучшает теплоизоляцию. Большой процент тепла уходит через полы. Это наиболее проблематично для жителей нижних этажей. Стяжка позволяет закрыть трещины и щели в перекрытии, тем самым прекратив потерю тепла.
6. Продлевает срок службы декоративного пола. Благодаря ровному слою покрытие не испытывает на себе механическую нагрузку. Паркет не начинает раскачиваться и скрипеть, что позволяет использовать его более долгий период времени.

Стяжка делает ровной поверхность и улучшает теплоизоляцию.

Это устраивается в таких помещениях, как гаражи, производственные цеха, склады и т.д.

Устройство

По технологии устройства есть 2 вида стяжек:

1. Монолитная. Здесь используются различные марки бетона, как легкие, так и тяжелые.
2. Сборная. Несколько видов слоев, которые образуют единую конструкцию. Сюда входят стяжки по лагам, сухие, звукоизоляционные и т.д.

Виды стяжек

Для приготовления полусухой и мокрой стяжки необходимо арендовать бетономешалку

В соответствии с качеством готовой смеси, используемой при обустройстве покрытия, обустраиваемая стяжка бывает:

• в сухом виде;
• полусухого типа;
• мокрой.

Для обустройства защитного покрытия мокрого типа применяется цементный раствор с обязательным добавлением небольшого количества песка. Это самый простой способ обустройства стяжки в частном доме, не нуждающийся в профессионализме исполнителя. Раствор замешивается в подходящей для этого емкости с помощью перфоратора, позволяющего обойтись без бетономешалки.

При наличии средств можно приобрести не отдельные компоненты смеси, а уже готовый к использованию сухой раствор. В нем заранее выдержаны нужные пропорции по всем составным частям и добавкам. Для приготовления в него достаточно налить воды и тщательно размешать. Бесспорным плюсом такой стяжки является ее малая толщина, не снижающая полезного объема обустраиваемого помещения.

Рабочий состав стяжки полусухого типа аналогичен ее «мокрому» аналогу (цемент, карьерный или строительный песок и пластификатор). Небольшое отличие состоит в пропорции, в которой берутся сухой состав и жидкость – воды содержится всего одна треть. Делать полусухую стяжку совсем непросто, поскольку в этом случае требуется бетономешалка – руками такой состав готовить очень трудно, а порой и невозможно. Для качественного ее обустройства также нужен вибратор.

При выборе «сухого» варианта важно помнить о том, что для его реализации используются сыпучие компоненты типа керамзита. К плюсам этого способа относят доступность материалов и их невысокую стоимость

Простота обустройства стяжки позволяет сделать ее самостоятельно.

У этой технологии имеются недостатки, которые выражаются в двух существенных минусах:

• при подготовке получается толстый защитный слой, достигающий 8-12 см, поэтому в помещениях с низкими потолками применять этот способ нельзя;
• низкая теплопроводность исходного материала.

Окончательное решение по выбору одного из вариантов принимает сам исполнитель работ с учетом размеров и особенностей строения.

Особенности конструкции

На рисунке выше приведена типичная схема стяжки водяного теплого пола, которая используется в рекомендациях по созданию встроенных в пол систем отопления.

На этом примере следует отметить несколько практических вопросов:

• Идеальное основание в отечественном строительстве – большая редкость. Поэтому приходится устранять щели и другие дефекты плит перекрытия. Решить проблему поможет создание стяжки толщиной 4-6 см.
• Крепление труб стяжки водяного теплого пола можно выполнить разными способами. В зависимости от выбранного варианта, изменится стоимость проекта, скорость выполнения и сложность работ.
• Вполне достаточно одного слоя теплоизоляции, но для получения хороших результатов надо использовать современные материалы.
• Специалисты рекомендуют поддерживать температуру поверхности стяжки водяного теплого пола на уровне от +28°C до +30°C. Но для выполнения этого условия необходимо учитывать: шаг укладки трубопровода, вид основной стяжки, тип финишного покрытия.

Может быть интересно

Из этих сведений можно сделать заключение о том, что толщина стяжки над водяным теплым полом зависит от множества разных факторов. Ее нельзя рассматривать отдельно. Необходимо согласование с другими техническими параметрами проекта системы отопления.

Укладка паркета

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Что еще следует учитывать при расчете толщины бетонной стяжки?

Стяжка на теплый водяной пол может быть армирована, если вы планируете размещать в помещении крупногабаритные предметы. К примеру, установка пианино потребует размещения металлической сетки в верхнем слое стяжки, которая может располагаться точечно или по всей поверхности. Специальные твердые добавки в виде фракций позволяют усилить прочность стяжки, так же как и смеси для самовыравнивающихся полов, что позволяет несколько уменьшить её толщину. Поэтому при стандартном расчете слоя стяжки над трубами в размере 40 – 50 мм при использовании вышеуказанных средств можно оставить её толщину от 20 – 25 мм. Не следует экономить на материалах для организации завершающего слоя теплого пола — впоследствии это негативно скажется на её прочности и теплоотдаче отопительной системы.

Для подсчета объема стяжки следует высчитать её толщину и полученный показатель умножить на площадь помещения. Фракционными частицами считаются полипропиленовая стружка и фибра, которые способствуют хорошей прочности пола и часто используются мастерами в процессе организации теплых полов.

На заметку

• Перед тем как приступить к заливу бетона, необходимо проверить работоспособность системы теплого пола и его гидравлическую плотность.
• Чтобы избежать лишнюю потерю тепла, не стоит игнорировать укладку теплоотражающего материала под трубопроводную систему.

На эффективность и экономичность всего отопления влияет не только толщина стяжки, но и качество используемых материалов. Особенно это относится к цементу, который имеет свойство слеживаться. Подойдите к выбору материалов внимательно и приобретайте цемент только непосредственно перед началом работ.

После залива раствора следует дать ему достаточно долгое время для высыхания. Толстая стяжка под водяной пол сохнет в среднем до полутора месяцев, и только после её полного высыхания можно приступать к укладке напольного покрытия. Для предотвращения растрескивания бетонного слоя, необходимо в течение десяти дней смачивать его водой 2-3 раза в день. Достаточное увлажнение во время высыхания исключит растрескивание бетона и позволит цементу набрать необходимую прочность.

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Полусухое покрытие

Нас сегодняшний день многие предпочитают сухую смесь для укладки стяжки. Она менее проблематична в заливке, нежели чем цементно-песчаная смесь. У этого способа укладки есть свои особенности. Полусухая смесь считается более прочной, чем обычный цемент. После заливки период высыхания намного короче, что дает возможность закончить укладку теплых полов быстрее.

Специалисты утверждают, что материал не крошится и не разрушается под воздействием исходящего от труб тепла. С этим типом смеси работать проще и удобнее.

Перед тем как укладывать полусухую смесь, следует тщательно подготовить основание. Убирается весь мусор, основание прокладывается пароизоляционным материалом. Если имеются глубокие трещины или углубления, рекомендуется их заполнение вязким раствором цемента. Рулонные материалы укладываются с нахлестом, также он должен заходить на стены. Швы обрабатываются специальным скотчем. На готовое основание засыпается полусухая смесь.

О том, какие пропорции смешивания следует применять, указано на упаковках с полусухой смесью. Консистенция материала не должна содержать много воды. Если его сжать в руке, то получится плотный комок. Влага при этом не должна стекать по руке. Таким образом проверяют правильность смешивания ингредиентов смеси. Очень часто в сухую смесь добавляют фиброволокно для придания еще большей устойчивости покрытию. Волокно хорошо распределяется по всей структуре во всех направлениях.

Минимальная толщина стяжки составит 4 см. Ее высота также зависит от способа укладки самих труб, на какой материал они укладываются. Пол и его максимальная высота может достигнуть отметки в 20 см. Если основание под заливку имеет значительные неровности, высоту приходится значительно поднимать. В целом, толщина будет составлять не менее 4 см и не более 20 см.

Покрытие может разрушить неправильный метод сушки. Если вы можете ходить по полу, это не значит, что раствор действительно высох. Жидкая цементно-песчаная смесь высотой в 4 см сохнет как минимум месяц. Смесь, приготовленная из сухих материалов, высыхает в течение нескольких дней в зависимости от высоты покрытия. Для того чтобы материал застывал правильно и без потрескиваний, следует смачивать поверхность водой и застилать пленкой. В результате основа не просядет, хорошо подсохнет и не растрескается.

Размер водяного покрытия зависит от типа заливки и особенностей основания. Чем больше значительных неровностей на поверхности, тем выше будет конструкция. Происходит это из-за наложения нескольких слоев – это является необходимостью для достижения нулевого уровня.

Исходя из опыта, специалисты утверждают, что относительная общая высота теплого водяного покрытия составляет 10-15 см, учитываются абсолютно все используемые материалы, включая напольное покрытие.
