Труба диаметром 10 мм и шаг 10 см – возможен ли такой вариант теплого пола?

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

  • Желаемая температура над полом:
  • Схема укладки контура;
  • Расстояние между элементами трубопровода;
  • Максимальная длина используемой трубы;
  • Число используемых контуров с разной длиной;
  • Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

  1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
  2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
  3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

  • В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
  • Коридор или прихожая (все проходные места) – 35 градусов тепла;
  • Ванные и места с высокой влажностью – до 33 градусов тепла.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

  • высокая прочность;
  • устойчивость к коррозии;
  • низкий коэффициент теплового расширения;
  • высокая теплопроводность;
  • долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

  • высокая стоимость самих труб;
  • необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

  • подверженность коррозии;
  • образование грязе-солевого нароста на внутренних стенках;
  • необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

  1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
  2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
  3. Отсутствием склонности к образованию накипи на стенках труб.
  4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» — заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

  • стекловолокно;
  • алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Монтаж теплого пола

Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.

Подготовка

Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола

Изоляция

Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.

Плиты теплоизоляции

Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.

Отопительный контур

От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.

Завершение работ

После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.

Монтаж системы теплого пола достаточно трудоемок, но в эксплуатации эта система обладает массой преимуществ. Поэтому затраченное время и силы, а также средства с лихвой окупятся экономичностью использования, удобством эксплуатации.

Как проводится расчёт длины теплоносителей

Расчёт длины трубопровода основывается на совмещении разных параметров:

  • размер помещения;
  • необходимая температура воздуха;
  • температура на входе и выходе;
  • расположение труб, расстояние между ними;
  • вид финишного покрытия пола;
  • толщина стяжки под системой и над ней;
  • длина подводящей магистрали.

В некоторых случаях для калькуляции требуются дополнительные показатели. Наиболее важным является расположение теплоносителей в стяжке.

Существуют общие правила, на которые ориентируются мастера и любители.

  1. Расстояние от стены до внешнего контура труб – 20-30 см.
  2. Промежуток между трубами – 30 см (учитывается диаметр самого теплоносителя – 3 мм).
  3. Расстояние от конца трубы до коллектора – примерно 40 см.

Включая данные показатели, рассчитывается максимальная длина контура водяного пола.

Показатели температуры

Температурный режим в теплоносителе влияет на размер трубопровода. Чтобы по полу комфортно было перемещаться, вода должна быть нагрета максимум на 60 градусов. Оптимальный нагрев самой поверхности зависит от назначения помещения:

  • жилые – 29 градусов;
  • проходные – 35 0 ;
  • рабочие — 33 0 .

Для контроля и регулирования данного показателя устаналивают датчики. Их обычно 2: на входе и выходе из системы. Разница температур на этих приборах – не более 5 градусов.

При работе системы напольного обогрева вода циркулирует по трубам. Проходя по всему контуру, она охлаждается. Общая длина трубы влияет на скорость этого процесса.

Коллектор

Коллектор – главный элемент системы отопления пола, который служит её началом и концом. Эти устройства имеют 2 модификации: внутреннюю (монтируются в полу) и внешнюю (устанавливаются в помещении на стене). При расчёте длины контура водяного тёплого пола учитывают подведение теплоносителей к данному прибору.

Количество воды

Для создания водяного тёплого пола количество потребляемой жидкости является приоритетным показателем. Недостаток её приведёт к быстрому охлаждению системы и поверхности. Вариант калькуляции потребляемой воды может быть следующим:

  • 20 м. кв – площадь помещения;
  • 27 см – расстояние между трубами;
  • 15 труб – количество основных деталей для создания змейки;
  • 40 см – расстояние от трубы до коллектора.

При учёте данных показателей максимальная длина контура составит 51 метр. Это общие размеры всех деталей.

Если габариты помещения таковы, что максимальная длина труб превышает 100 м, водяной контур лучше не монтировать. Его эффективность будет низкой. Оптимальными считаются 70 м. При необходимости устройства тёплого пола на превышающей 100 м площади стоит создать 2 приблизительно одинаковых контура. Например, первый – 62,5 м, второй – 77,5.

Для трубопровода в 51 м потребуется 17,5 литров воды. Такое количество жидкости должно присутствовать в системе. Для её пополнения используется насос. Он заставляет воду циркулировать, способствуетвозмещению потерь от естественного испарения.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

  • площадь обогреваемого помещения;
  • наружный диаметр труб;
  • материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

  • насколько прочный материал и как долго прослужит;
  • теплопроводимость;
  • как характеризуется по эксплуатации;
  • особенности монтажных работ;
  • как соотносятся цена и качество;
  • отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

  • низкой доступной цене;
  • достойной тепловой проводимости;
  • простоте монтирования;
  • исключительно гладкой поверхности изнутри;
  • устойчивостью к воздействию коррозии.

Чаще применяется на практике:

  • полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
  • полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Примеры некоторых основных схем раскладки контура труб теплого пола

А – обычная «змейка»;

Б – двойная «змейка»;

В – угловая «змейка»;

Г – «улитка».

Обычная «змейка» выкладывается вроде бы проще, но в ней получается слишком много поворотов на 180 градусов, что увеличивает гидравлическое сопротивление контура. Кроме того, при такой раскладке явно может ощущаться перепад температуры от начала контура к концу – это хорошо показано на схеме изменением цвета. Недостаток можно устранить укладкой двойной змейки, но такой монтаж уже выполнить сложнее.

В «улитке» тепло распределяется более равномерно. Кроме того, преобладают повороты на 90 градусы, что снижает потери напора. Но укладывать такую схему все же сложнее, особенно если нет опыта в подобных работах.

Сам контур может занимать не всю площадь комнаты – нередко трубы не прокладывают в тех местах, где планируется установка стационарной мебели.

Впрочем, многие мастера критикуют такой подход. Стационарность мебели – величина все же довольно условная, а «теплый пол» закладывается на десятилетия. Кроме того, чередование холодных и нагретых зон – явление нежелательное хотя бы с точки зрения возможного появления со временем очагов сырости. В отличие от электрических систем, водяным полам локальный перегрев из-за закрытых участков не грозит, так что с этой стороны опасений быть не должно.

Так что строгих рамок на этот счет не существует. Можно, в целях экономии материала, оставить незаполненные участки, или же проложить контур полностью по всей площади. Но если на каком-то участке планируется установка предметов мебели или сантехнических устройств, требующих крепления к полу (например, крепление унитаза дюбелями или анкерами), то это место, естественно, остается свободным от контура. Просто велика вероятность повредить трубу при установке крепежа.

Какую схему укладки контура лучше выбрать?

Более подробно о выборе схем укладки, с теоретическими обоснованиями, рассказывается в отдельной статье нашего портала «Водяной теплый пол своими руками»

Шаг укладки труб может быть от 100 до 300 мм (обычно он кратен 50 мм, но это не догма). Меньше 100 мм выполнить нет ни возможности, ни необходимости. А при шаге более 300 мм может ощущаться «эффект зебры», то есть чередование теплых и холодных полос.

А вот какой шаг станет оптимальным – покажут расчеты, так как он тесно связан с ожидаемой теплоотдачей пола и температурным режимом системы.

Еще одна оговорка – все последующие теплотехнические расчеты показаны для оптимальных размеров «пирога» системы подогрева пола.

Выше говорилось, что толщина стяжки минимально должна быть 300 мм над поверхностью труб. Но для обеспечения полноценного аккумулирования и равномерного распределения тепла рекомендуется придерживаться толщины в 45-50 мм (именно для трубы диаметром 16 мм).

А чтобы выработанное тепло не расходовалось впустую на прогрев межэтажного перекрытия или иного основания «теплого пола», под трубным контуром в обязательном порядке предусматривается термоизоляционный слой. Обычно для этого используется пенополистирол с плотностью порядка 35 кг/м³ (лучше – экструдированный, как более прочный и эффективный). Минимальная толщина, обеспечивающая корректную работу «теплого пола» должна составлять:

Особенности основания «теплого пола»Минимальная толщина термоизоляционной «подушки»
Пол по перекрытию над отапливаемым помещением, температура в котором ˃ 18 °С30 мм
Пол по перекрытию над отапливаемым помещением, температура в котором от 10 до 17 °С50 мм
Пол по перекрытию над отапливаемым помещением, температура в котором от 10 до 17 °С70 мм
Пол по грунту, в том числе и в подвальных или цокольных помещениях с заглублением от уровня земли до 1500 мм.120 мм
Пол в подвальных или цокольных помещениях с заглублением от уровня земли более 1500 мм100 мм

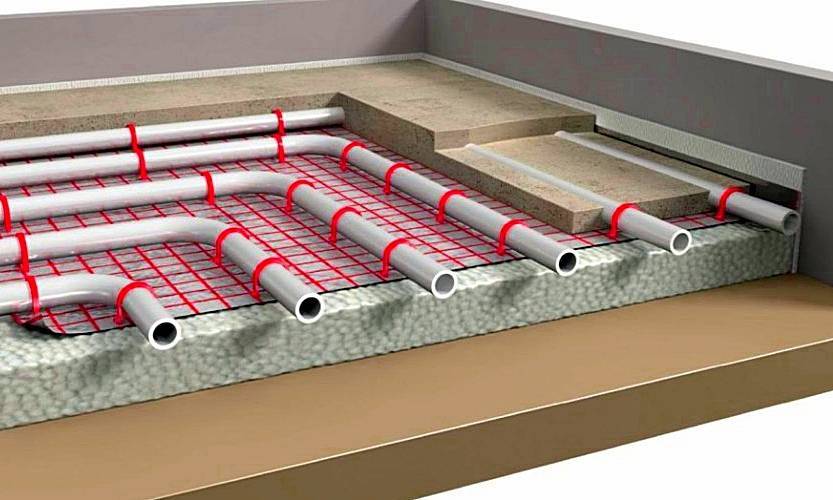

Труба диаметром 10 мм и шаг 10 см – возможен ли такой вариант теплого пола?

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Труба диаметром 10 мм и шаг 10 см – возможен ли такой вариант теплого пола?

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Модульные и реечные типы теплых водяных полов

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

  • 13;
  • 18;
  • 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него. Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см. Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
