Деформационные швы в бетонных полах: виды, устройство, технология

Основные виды: конструкционный шов

Подобная защита монолитных полов создается при возникновении технологических перерывов в работе. Исключение составляют помещения с небольшой площадью заливки и непрерывная подача бетона. Деформационный шов в бетонных полах конструкционного типа нарезается в местах соединения стяжки, выполненной в разное время. Форма торца такого соединения создается по типу «шип-паз». Особенности конструкционной защиты:

  • Шов устраивается на расстоянии 1,5 м параллельно другим типам деформационных разграничений.
  • Создается лишь при условии укладки бетона в разное время суток.
  • Форма торцов должна быть выполнена по типу «шип-паз».
  • Для толщины стяжки до 20 см, на деревянных боковых выступах делается конус в 30 градусов. Допускается использовать металлические конусы.
  • Конусные швы защищают монолитный пол от незначительных подвижек по горизонтали.

Практические советы работы с машиной для нарезки швов

  1. Если нарезка выполняется в помещениях без доступа трубопроводов с водой, то ее следует обязательно заливать в специальный пластиковый бак. Сухая резка быстро выводит из строя алмазный диск.
  2. Перед запуском машины поднимите диск в крайнее верхнее положение и зафиксируйте его в таком состоянии. Приподнимание осуществляется специальной поворотной ручкой, для фиксации есть стопор.
  3. Линии разрезания должны быть четкими и не бояться смыва водой. Дело в том, что во время работы диск разбрасывает воду вперед, линия становится малозаметной. Если на агрегате есть указатель направления движения, всегда им пользуйтесь.
  4. На незаведенном двигателе опустите рабочий диск до касания с поверхностью пола, установите на указателе глубины нулевую отметку. Опять приподнимите диск и только после этого можно запускать двигатель. Он может быть как бензиновым, так и электрическим. Включите подачу воды и медленно опускайте диск на нужную глубину. Обороты должны быть немного выше средних.
  5. Если бетонный пол шлифованный, то метку для резки рекомендуется делать при помощи малярного скотча. Во время резания ведите агрегат медленно, регулируйте скорость передвижения в зависимости от нагрузки на двигатель, не допускайте перегрузок. Как только услышите, что обороты падают – уменьшите скорость резания.

И последнее. Обязательно соблюдайте правила техники безопасности, не работайте на неотрегулированном агрегате и с неисправными режущими инструментами.

нарезчик швов

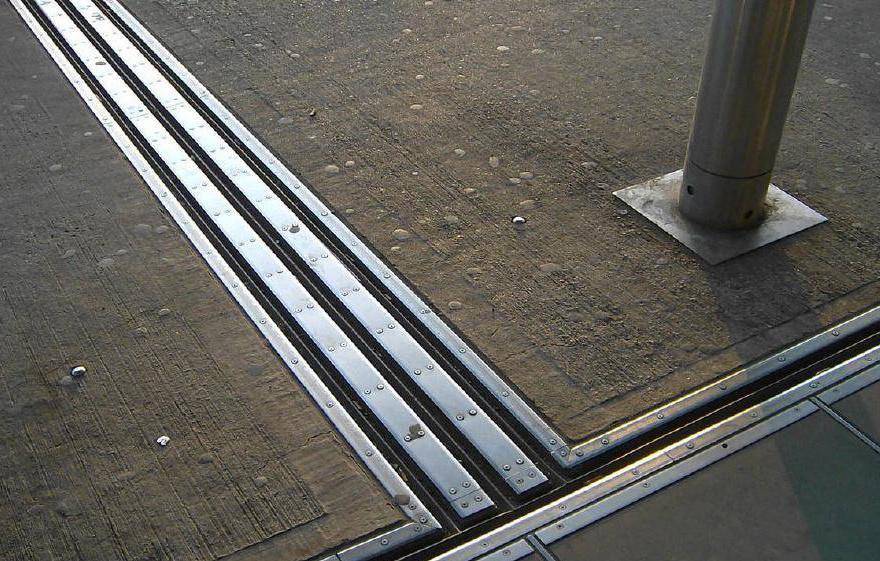

Универсальные профили

Технологии позволяют быстро заделывать температурные стыки даже в бетоне. Для этого используют компенсационные профили. У них много преимуществ. Имеют разную конфигурацию, которая зависит от выполняемых функций.

Профили изготавливают из пластика, металла, резины. Иногда комбинируют несколько материалов. Многие модели нужно монтировать при заливке раствора. Другие профили устанавливают в пазы на финальном этапе затвердения бетона.

Производители разработали материалы для наружного и внешнего ремонта.

( 1 оценка, среднее 4 из 5 )

Как выполняются

Термический и усадочный (а также сейсмический и осадочный) типы швов могут совмещаться в конструкции – получается усадочно-температурный (и сейсмически-осадочный) шов. Первый проходит по ширине и длине здания от верхней части фундамента до кровли, второй же предполагает полное деление конструкции на независимые один от другого блоки.

В таком случае железобетонный короб делится на вертикальные швы шириной 2-3 сантиметра, заполненные гидрофобным упругим герметиком. Правильное размыкание может обеспечить монтаж в смежных областях соседних частей парных балок и колонн.

В постройках разной высоты и на разных грунтах даже при условии объединения вкладным пролетом делают осадочные швы. Температурное расширение в отмостке из армированного бетона компенсируют делением на двухметровые квадраты посредством монтажа в опалубке пропитанных битумом брусков из дерева. Примыкание опалубки к стенам должно быть подвижным и герметичным.

Бетонные полы деформируются, если их площадь превышает 30 квадратных метров, провоцируя распространение трещин. Поверхность стяжки режут на глубину четверти-половины высоты, чтобы материал разорвался под швами. Площадки стяжки могут быть размером до 6 метров и не только квадратными, но и с соотношением сторон 1:1.5. Стыки разных материалов, залитых в разное время стяжек выполняют демпферами.

Изоляционные швы отделяют стяжку от стен на всю высоту по периметру здания, их заполняют упругими материалами. Также изолируются от стяжки пола колонны, лестничные марши. Плиты перекрытий монолитного типа отделяются разрезами от несущего каркаса конструкции, оптимальная ширина высчитывается индивидуально.

Межэтажные перекрытия заливаются фрагментами определенного размера. Все пустоты заполняют герметиком, заделывают. Делятся по всей высоте на отдельные блоки и ленточные основания, что компенсирует напряжения и нагрузки.

Шаг разрезания фундамента: 30 метров на слабо- и 15 метров на пучинистых грунтах. Швы заполняют долговечными герметиками. Вертикальными конструкциями наружных/внутренних стен создаются горизонтальные сечения, делящие здание на отсеки. Высота отсека для внутренней стены – 30 метров, для фасадной – 20.

В такие размыкания каркаса монтируют завернутый дважды в толь шпунт, он забивается паклей, потом герметизируется глиной. Ширина шва может составлять от 3 миллиметров до 100 сантиметров.
Правила выполнения деформационных швов по стяжке:

  • Разрезы должны идти по осям колонн, стыковаться с углами швов, проходящих по периметру колонн.
  • Карты пола должны быть квадратной формы либо со сторонами 1:1.5, прямыми, без ответвлений. Чем меньше величина карты, тем меньше риск хаотичной деформации монолита.

  • В проездах/проходах швы делают на расстоянии, идентичном ширине стяжки (в случае, когда проход больше 3.6 метров, в центре можно сделать продольный шов).
  • Расстояние между швами на открытых площадках – максимум 3 метра по всем направлениям.
  • Деформационные швы выполняются с использованием формующих реек, в противном случае разрезы создают после завершающей обработки бетона.
  • Стандартные швы по стяжке нарезают блоками 6х6 метров в треть толщины слоя бетона.
  • Место расположения и число швов устанавливают, исходя из усадки бетона, коэффициента температурного расширения, вероятных деформаций мест сопряжения стен и пола, фундамента и колонн, и т.д.
  • Все швы обязательно герметизируются, исходя из условий эксплуатации и требований.
  • Могут использоваться специальные рельс-рейки, укладывающиеся в каркас на этапе заливки.

Железобетонные конструкции в процессе эксплуатации могут быть подвержены различным нагрузкам и воздействиям, компенсировать которые удается за счет выполнения деформационных швов.

Как заделать трещину между домом и пристройкой

Если щель небольшая и в течение года не увеличилась, то лучшим решением будет сделать из неё деформационный шов. Для этого нужно хорошо очистить щель от пыли и прогрунтовать поверхность, затем заполнить все пустоты эластичным герметиком или монтажной пеной, которая имеет хорошие теплоизолирующие свойства. Можно использовать минвату, предварительно скатав её в тугие рулончики. После застывания срезать излишки пены и закрыть шов декоративным нащельником или затереть стык цементным раствором.

Чтобы ликвидировать избыточную просадку фундамента с внешней стороны, необходимо уменьшить нагрузку и распределить её на большую площадь с помощью различных способов усиления.

Для усиления фундамента понадобятся следующие инструменты и материалы:

  • лопата, перфоратор;
  • уровень, рулетка;
  • металлическая арматура;
  • доски или пенопласт для создания опалубки;
  • цемент, вода, песок и щебень для замешивания раствора.

Например, для заливки под фундамент поперечных поддерживающих шпал из бетона нужно прокопать поперечные траншеи шириной около 0,5 м и длиной на 1,5 м от линии фундамента. Дно траншеи должно быть ниже основания фундамента, чтобы сделать плотную подушку под бетон, затем насыпать щебень и песок, утрамбовать, собрать опалубку, а в подкопы под фундамент уложить пруты арматуры и залить раствором, создав таким образом армированную поперечную поддержку.

Можно сделать и продольное усиление, заливая его по отдельным частям. Такой способ отлично работает при мелкозаглубленном ленточном фундаменте, увеличивая площадь его подошвы, либо при проседании угловой части пристройки.

  1. Разделить всю длину стены на промежутки по 1,5–2 м и вырыть траншею вдоль фундамента впритык к нему, но только на первом участке. Ширина траншеи должна быть равна или больше, чем у старой ленты, а дно ниже фундамента, чтобы поместилась песчано-гравийная подушка.

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

  • Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
  • Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

Температурный шов в бетоне

Температурный шов в бетоне представляет собой необходимую составляющую этого типа конструкции. Их следует делать по той причине, что при застывании бетона, а потом при температурном перепаде и изменении уровня влажности происходит сжатие или расширение бетонной плиты. Если температурный шов отсутствует, то из-за появления внутренних напряжений могут возникнуть разнообразные деформации конструкции, трещины, из-за чего снижается прочность и долговечность. Благодаря таким решениям удается равномерно распределить появляющиеся дополнительные нагрузки, предотвращая деформационные процессы.


Температурный шов делают при создании строений любых типов, мостов и тротуаров. Со временем он может забиться пылью или камнями, из-за чего не будет выполнять возложенные на него защитные функции. По этой причине следует проводить периодическую очистку швов. Можно заделывать температурные швы в бетоне с использованием специальных эластичных материалов, предохраняющих их от загрязнения, но это не повлияет на их свойства. Перед заливкой бетона обычно производят расчеты коэффициента расширения поверхности, определяют ширину и длину швов, а также дистанцию между ними.


Нарезая температурный шов, необходимо руководствоваться определенными рекомендациями:

— Производить процедуру своевременно. В технологическом плане правильным решением можно назвать их нарезку в свежеуложенном бетоне непосредственно после того, как будет отшлифована поверхность. Если работы проводить намного позже, то есть когда материал затвердеет, то по краям могут появиться трещины, ухудшающие пространственные характеристики материала. Именно поэтому швы рекомендуется нарезать спустя 12 часов после заливки либо через сутки, если работы осуществлялись при пониженной температуре.

— Температурный шов в здании должен иметь расчетную глубину, колеблющуюся в пределах одной трети-одной четверти от всей толщины полученной стяжки.

— Нарезка должна производиться с обязательным соблюдением интервала.

— Нарезаемая сетка не должна содержать внутренних швов, так как в первую очередь образование трещин происходит во внутренних углах.

— Температурно-усадочные швы не должны перекрещиваться Т-образно, так как такое соединение часто становится причиной образования трещин, пересекающих полученный шов.

— На сетке не должно быть участков, имеющих треугольные углы, так как деформации чаще всего начинаются на концах острых углов. Если не удалось избежать треугольной формы, то фигуру следует сделать равносторонней.


Температурный шов предназначен для предохранения стен от возникновения трещин во время температурных деформаций. Можно по следующим данным судить, насколько велики такие деформации: каменное здание, которое при уровне температуры +20 градусов имеет длину 20 метров, при уровне температуры -20 градусов становится на 10 миллиметров короче. Выполняют шов в виде шпунта, глубина которого должна быть примерно 5-10 миллиметров.

Основные особенности и необходимость применения

Различные воздействия способствуют распространению трещин в бетонных полах, что негативно сказывается на качестве и длительности эксплуатации покрытия, а также прочности всего здания. Своевременное и правильное обустройство деформационных швов позволит полностью устранить или хотя бы уменьшить усадочные расширения и вызванное ими напряжение.

Когда можно делать деформационные швы в бетонных полах:

В процессе бетонирования – после выполнения заливки и шлифовки, в предполагаемом месте шва монтируют обработанную антиадгезионным составом планку, которая потом удаляется после твердения монолита, канавки заделываются герметиком.
На застывшем основании – швы пилят на затвердевшем полу специальными инструментами, болгаркой с алмазными дисками. Обычно швы делают через двое-трое суток после финишной отделки бетона

Нарезая швы, важно соблюдать постоянную глубину (она должна быть равной 30% толщины стяжки) и ровность, целостность краев.

Очередность выполнения швов:

  • Разметка поверхности пола.
  • Проверка и настройка оборудования.
  • Нарезка пробного шва с проверкой качества.
  • Нарезка штроб на остальной площади с формировкой в том же направлении, в котором выполнялась заливка.
  • Герметизация швов герметиком.

Типы повсеместно используемых швов

Швы выполняются в железобетонных и бетонных конструкциях, полах. Разные типы швов обустраиваются для разных целей и ликвидации определенных негативных воздействий на бетонный монолит.

Основные виды деформационных швов:

  • Усадочный – компенсирует проходящие в бетоне реакции в процессе твердения и высыхания (обычно слой сохнет сверху активнее, чем снизу, и уровень стяжки по краям может быть выше в сравнении с центром). Появляется напряжение, приводящее к трещинам. Усадочные швы выполняются на треть глубины стяжки сразу после финишной обработки. Используют швонарезчик или болгарку с алмазным диском. Если же швы обустраиваются своими руками, можно установить рейки в момент, когда бетон приобрел среднюю влажность, а потом убрать и обработать готовый шов.
  • Изоляционный – предотвращает передачу деформаций от разного типа капитальных архитектурных объектов на пол, обычно такие швы делают вдоль стен, вокруг конструкционных колонн по периметру фундамента. Можно использовать швонарезчик или специальный упругий изоляционный материал, укладываемый по линии расположении будущего шва до заливки бетона.
  • Конструкционный – если стяжка заливалась не одноэтапно, а с перерывами. В таком случае выполняют сложный шов по типу соединения шип/паз. Работы выполняются с использованием специальных реек обычно по сырому слою бетона.

  • Температурный – для защиты пола и элементов от усилий, вызванных температурными колебаниями. Делают в полах, сооружениях, размеры считают с учетом максимальных перепадов плюса/минуса в климатическом регионе, марки бетона, материала выполнения конструкций, свойств основания, площади и толщины заливки.
  • Осадочный – компенсирует усилия, изменяющие первичные свойства бетона (изменение нагрузки на фундамент перекрытий, смещение и т.д.), особенно негативное воздействие осадки на бетонных стяжках, залитых по промерзающим/непрочным основаниям.
  • Сейсмический – ликвидирует усилия деформации во время землетрясений, увеличивает стойкость сооружений, понижает риск критических колебаний. Благодаря выполнению данного типа швов возможно сохранить здания целыми и предупредить распространение трещин в полу.

Расстояние между швами

Деформационные швы призваны уменьшать и ограничивать напряжения разного типа в бетонных полах

При их выполнении важно правильно рассчитать расстояние и схему. Нормы гласят, что расстояние между швами не должно превышать 150 метров для отапливаемых зданий сборного типа и 90 для монолитных конструкций

Если отопления нет, расстояние уменьшается на 20%.

Технология проведения работ по герметизации межпанельных швов

Подготовка межпанельных ремонтируемых швов

Подготовка включает очистку поверхности шва от старого герметика, краски, загрязнений. Кромки зачищаются щеткой и обезжириваются растворителем.

Укладка утеплителей

После подготовки в пустой шов между панелями заливается теплозащитный полиуритановый герметик «Макрофлекс». При затвердевании данный герметик расширяется и заполняет собой все пустоты и трещины.

После заливки «Макрофлекса» на еще не застывший полиуритановый герметик накладывается пустотелый утеплитель «Вилатерм» с обжатием 15-30%.

Вилатерм укладывается чуть глубже плоскости стены, оставшийся паз заполняется герметиком.

Укладка герметика

Герметик наносится шпателем и специальными лопатками.

Деформационные швы в полах

Для чего режут в свежеуложеном бетонном полу  швы? Все для того же чтоб избежать трещин. Думаю, не ошибусь, если скажу,  что все видели в  полах трещины. Сейчас фирмы занимающиеся производством бетонных полов дают минимум пять лет гарантии на полы.

И производитель не хочет лишний раз приезжать на сделанный когда то объект чтоб отремонтировать трещины. С этой целью в бетонных полах  режут усадочные швы,  картами в основном 6 на 6 метров. Усадочный шов  ослабляет бетонную плиту в  месте его нарезки и дает направление трещине в бетоне, которая проявляется  при его деформации.

Раньше резали на всех объектах швы, недавно узнал такую фишку, что бетонный пол не режут. Производитель договаривается с заказчиком о том,  что когда полы треснут,  он приедет и отремонтирует их.

Аргумент такой, что трещины все равно проявятся в других местах. Производителю экономнее отремонтировать трещины,  чем потратиться на алмазные диски по бетону, затраты на зарплату рабочим и потом еще раз приехать ремонтировать. Многие заказчики соглашаются.

Что пишут СНиПы о деформационных швах в полах?

После такой нарезки можно было увидеть трещину рядом с нарезанным швом, лучше бы не нарезали тогда.

Кроме усадочных швов в бетонных полах есть тот же деформационный шов, конструктивные или холодные и изоляционные.

Деформационные швы делают согласно проекту, применяют заводские вставки или из двух  металлических уголков в промышленных зданиях. В деформационном шве бетон между картами заливок не соприкасается,  это отдельные конструкции.

Конструктивные или холодные швы разделяют карты заливок. При производстве бетонных полов на складах надо продумать,  как устраивать карты заливок, чтоб холодные швы попадали в зону наименьших нагрузок.

Холодный шов со временем расширяется, все швы усадочные, изоляционные заполняют герметикам через месяц. Так как в течение месяца происходит деформация бетонных плит и швы увеличиваются. Но холодные швы расширяются в течение года,  точно объяснить это не могу скорее всего из-за того что бетон набирает прочность в течение года и деформируется наверно столько же.

Изоляционные швы нарезаются в местах нагрузок и возможных деформаций от колонн здания и просадки фундамента. Колонны обрезают ромбом примерно на расстояние 1,5 метра. Перед заливкой бетонного пола конструкции, колонны, стены, которые возможно просядут, обматывают полипропиленом толщиной 1 сантиметр.

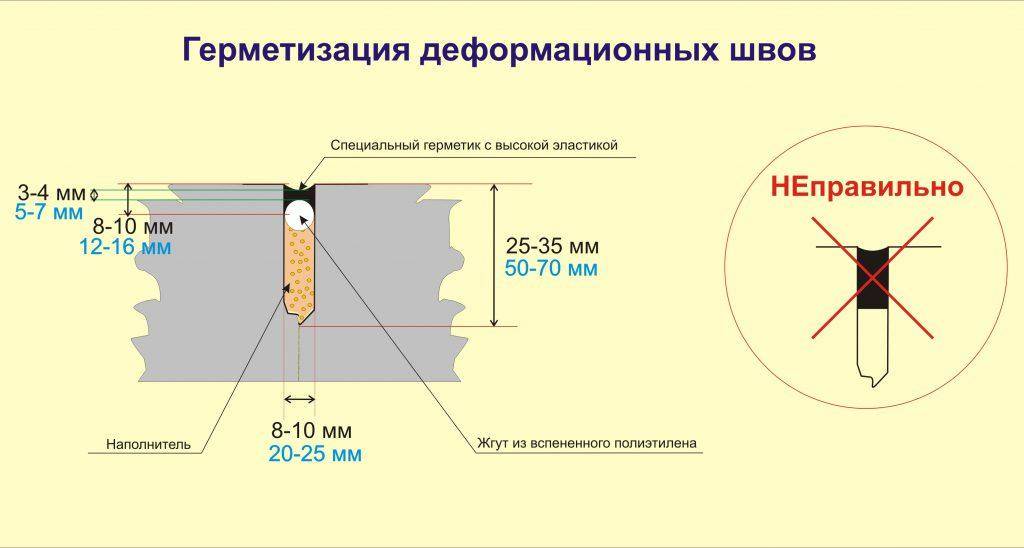

Деформационные швы заделают герметикам в несколько этапов, первое нарезают, через два дня после укладки бетона, второе через месяц чистят от пыли, грязи и укладывают  велотерм диаметром 5-8 миллиметров и последний этап  закрывают герметикам.

Пишите комментарии к данной статье деформационный шов.

Изоляция швов подверженных деформации

Особое значение придается гидроизоляции шовных соединений в таких местах как паркинги, находящиеся под поверхностью земли. Деформационные швы для строений очень важны, они подвергаются деформированию при усадке грунта, при сейсмических состояниях и при неравномерном давлении грунта на объект.

Перед тем как начать шовную гидроизоляцию на данном объекте, нужно выбрать определенную технологию. Стоит понимать, что нагрузка на это сооружение очень большая, поэтому и подход к шовной изоляции применяется комплексный, часто это несколько видов систем. Есть несколько способов изоляции деформационных швов, которые имеют свои положительные и отрицательные стороны, о них следует знать до начала работ.

Часто после завершения строительства применяют специальный двухкомпонентный герметик, который хорошо изолирует и обладает повышенной адгезией с бетоном. Перед тем как применить этот изоляционный материал, в шов укладывают специальную подложку, которая должна иметь такую же толщину как выемка.

Это самый простой метод шовной изоляции, и у него есть некоторые ограничения по применению. Во-первых, ширина шва не должна превышать 3 см, при деформативности 15%. Во-вторых, этот изолятор не выдерживает длительного воздействия донных вод.

Для изоляции деформационного шва, на который производится давление влаги, в купе с вышеописанным способом применяют защитный кожух, из нержавеющей листовой стали, толщиной пол миллиметра.

Как осуществить заделку деформационных швов в бетонных полах

Полиуретановые герметики Cemmix отлично справляются с поставленными перед ними задачами. Эти материалы просты в применении, но при этом способны обеспечить профессиональный результат работы.

Подготовительные работы

Бетон должен иметь возраст не менее 28 суток с момента укладки. Поверхность, на которую наносят герметик, должна быть прочной, чистой и сухой. Поверхность шва очищают от масел, смазки, пыли, грязи, осыпающихся частиц, цементного молока, остатков ранее примененного герметизирующего материала, фасадной краски, в зимнее время – от снега, инея, наледи.

Поверхность очищают металлическими щетками вручную или электроинструментом, затем продувают сжатым воздухом. При необходимости поверхность обезжиривают ацетоном.

При необходимости поверхность может быть предварительно загрунтована.

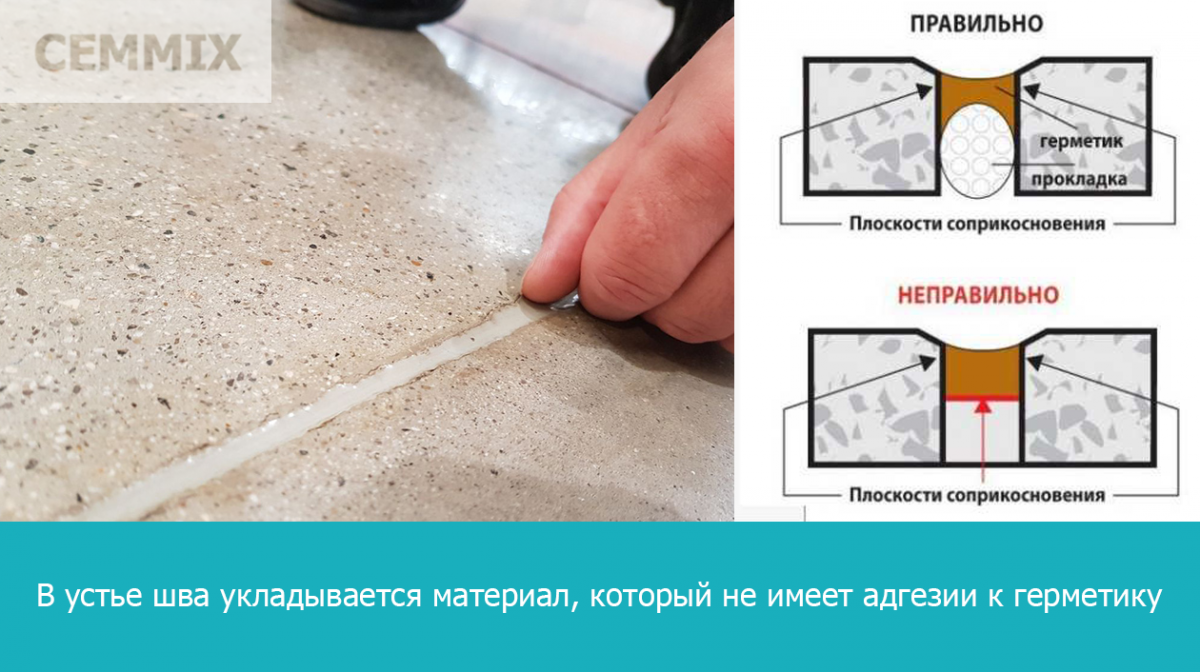

В устье шва укладывается материал, который не имеет адгезии к герметику (например, эластичный шнур из вспененного полиэтилена с закрытыми порами). Это необходимо сделать, потому что герметик растягивается и сжимается только в двух направлениях. Если появляется третья контактная поверхность, герметик быстро оторвется.

Чтобы обеспечить аккуратное нанесение герметика, поверхности защищают малярным скотчем.

Нанесение клея-герметика

Клей-герметик наносится с помощью строительного пистолета, движениями в одну сторону. При этом глубина заполнения шва не должна превышать его ширину. Одновременно с нанесением, клей-герметик разравнивают шпателем, смоченным мыльной водой.

По окончании работ малярный скотч удаляют. В течение 10 минут еще можно вносить коррективы, затем на поверхности герметика образуется пленка.

В течение суток шов нельзя подвергать абразивным и механическим нагрузкам.

Надежно загерметизировать деформационные швы, неизбежные для бетонных стяжек и полов больших площадей, можно с помощью современный полиуретановых герметиков Cemmix:Клея-герметика для швовиклея-герметика Clear Fixa, купить которые можно магазинах «Леруа Мерлен», в розничных строительных магазинах, а также оптом от производителя.
