Монтаж
Устанавливается отопление с помощью теплых плинтусов практически тем же способом, что и традиционная. Но есть некоторые нюансы. При наличии элементарных практических навыков, знаний в области строительства и ремонта, можно установить теплый плинтус своими руками.
Монтаж выполняется поэтапно:
- Крепление настенных планок. Они ставятся на некотором расстоянии от плоскости пола и закрепляются на стенах дюбелями либо саморезами.
- Соединение отдельных модулей в единую систему. Для этого применяются специальные обжимные фитинги.
- Подключение системы к отопительной магистрали с использованием распределительного коллектора.
- Проверка работоспособности. Прежде чем ввести систему в эксплуатацию, стоит проверить надежность закрепления труб и отсутствие протечек рабочей жидкости.
- Установка декоративных панелей.
Подготовительные работы
Прежде чем приступать к монтажу теплых плинтусов, необходимо определить, какой тип системы наиболее эффективен в имеющихся условиях.
Устанавливая плинтусы, где в качестве теплоносителя применяется вода, следует заранее продумать, каким образом система будет подключаться к централизованному отоплению либо индивидуальному котлу.
Расчеты
Чтобы определиться с необходимым количеством изделий, нужно располагать информацией о мощности системы. Для каждого отдельного помещения данный показатель определяется расчетами теплопотерь. Здесь учитывается качество и количество окон, надежность теплоизоляции стен, климатические условия.
В среднем, компенсация теплопотерь для нашей климатической зоны в жилом помещении на протяжении зимнего периода становится возможной за счет расхода 100 Вт тепловой энергии на квадрат площади. Чем лучше теплоизоляция строения, тем меньше мощности требуется для его обогрева. Соответственно, для качественно утепленного здания может быть выбрана не самая мощная плинтусная система отопления, и, следовательно, более дешевая.
Крепление
Монтируют теплый плинтус согласно заранее подготовленному плану. Панели устанавливаются на уровне одного сантиметра от пола и на расстоянии в 15 мм от стен. Наличие зазора способствует созданию эффекта конвекции. При этом не перегреваются радиаторы, что способствует безопасной эксплуатации системы.
Для начала к стене прикладывается задняя панель модуля согласно разметке отверстий для сверления. Далее в панели вставляются пластиковые дюбели, а затем закрепляются модули плинтуса.
Прокладка кабеля
Прокладывать кабель необходимо исходя из расположения труб с соблюдением всех пересечений. Если требуется скрыть соединительные провода, стоит проделать штробу в стене. При необходимости наличия наружного кабеля, следует подготовить декоративный монтажный короб.
Выполнив подготовку, необходимо соединить теплый плинтус с кабелем. При этом настоятельно рекомендуется использование устройств защитного отключения (УЗО). Также требуется подбор нужной длины провода и его обжим в наконечнике. Клеммную шину закрепляют на панели при помощи саморезов.
В завершение соединительные провода подключаются к терморегулятору. Схема подсоединения указывается в паспортных данных устройства. Заканчивать подключение отопительной системы к электросети рекомендуется, протестировав радиаторы на работоспособность.
Как сделать теплый плинтус своими руками
Даже российского производства это удовольствие не из дешевых. А что делать, если попробовать такую систему хочется, а «лишних» денег немного? Сделать самостоятельно. Есть два работающих варианта.
Вариант первый
Использованы медные неотожженые трубы диаметром 12 мм, листы кровельной меди 0,4 мм толщиной. Порядок работ такой:
- Полосу кровельной меди (60 см) разрезать болгаркой на полосы 15 см.
- Края полос во всю длину отбортовать под углом 90 o и длиной полки 7-8 мм. Длина полос не больше 3 метров — работать неудобно с большими кусками.
- К обратной стороне этого плинтуса припаять медные трубки. Для этого нужен припой (сантехнический, содержащий 3% меди) и горелка. Во время пайки направляйте горелку на трубку: полоса тонкая и при перегреве ее покоробит. Трубка же нагрев выдерживает нормально.
- На концах трубки перед припаиванием немного отогнуть. Так на них удобнее будет надевать переходники.
- Для сборки были использованы маслобензостойкие рукава, которые выдерживают работу с теплоносителем до 120 o C, (внутренний диаметр 12 мм). В местах соединения с трубой закреплялись обычными хомутами.
- Для регулировки температуры установлен термостат с ручной регулировкой фирмы «Джакомини».
- Места соединения закрыты аналогичными вставками/плинтусами из меди, но без труб.
- Панели крепятся прямо к стене на стандартные монтажные клипсы (за трубы). В углубления их не вставлять — теряется большая часть тепла.
Такая система отработала в деревянном доме уже 9 лет. Никаких проблем или необходимости ремонта не возникало. Температура теплоносителя на входе — от 50 o C до 70 o C. В помещении 20-21 o C при повышении — слишком жарко.
Посмотрите в видео, об особенностях монтажа теплого плинтуса. Может быть полезно.
Второй вариант
В этом случае для изготовления теплого плинтуса своими руками использованы алюминиевые профиля для работы с гипсокартоном. В них нарезаны (пропилены) болгаркой отверстия сверху и снизу, после чего они прикрепленные к стенам. Две медные трубы уложены на тонкий потолочный алюминиевый профиль, прикручены алюминиевой проволокой. Вся эта конструкция уложена внутрь и закреплена к стене так, чтобы трубы были одна над другой. Сборка кусков такого самодельного плинтуса производилась при помощи сварки медными трубами и фитингами. «Лицевая панель» — тот же профиль, только покрашенный краской для радиаторов в тон стен (пола). Этот самодельный теплый плинтус менее эффективен, более сложен в уборке, но тоже очень даже работоспособен.
«У меня дома такой плинтус есть. В дополнение к теплому полу. Вам тоже советую установить. Теплый плинтус неплохо выполняет со свою работу. Конечно, с теплыми полами по мощности его не сравнить, но всё — таки от него есть ощутимое тепло.»
«Купил в спальню 9 м 2 «Мегадор» 600 Вт. Сначала работал на полной мощности, а теперь поддерживать 20 градусов ставим на 200 Вт. На мою площадь этого хватает, температура выше нам не нужна, не любим. И при этом на стене, где стоит нагреватель, у нас вентиляционное отверстие почти всегда приоткрыто. Я доволен.»
Как видите, отзывы о теплых плинтусах положительные. Это и немудрено: отопление эффективно, комфортно, да еще и незаметно. Картину портит только высокая цена, но есть варианты для изготовления своими руками.
Как все новое, плинтусная система имеет множество критиков-теоретиков. Основной их тезис: «Глупо греть стены, чтобы потом греть воздух. Лучше напрямую нагреть воздух, а потом уже заняться нагревом стен» Точка зрения понятна. Именно она и используется при конвектороном отоплении. Но результат и его недостатки всем известны. А для эффективности обогрева стен был проведен опыт: в одном помещении воздух был +12 o C, а стены нагреты до +37 o C. И люди в нем потели. В другом воздух разогрели до +40 o C, а стены охладили до +12 o C, и люди мерзли.
Построение системы отопления частного дома на базе нагревательного котла
Если в квартире присутствуют стояки отопления и плинтус подключается к централизованной системе – работа не отличается большой сложностью. В частном доме или квартире с собственным нагревательным котлом для запитывания отдельных контуров комнат применяются коллекторы. Это такой же класс оборудования, который используется для конструирования теплых полов.
С его помощью задается как температура воды в плинтусе, так и количество тепла, которое поступает в каждую комнату. Можно приобрести и установить:
- системы на двух или трехходовом клапане;
- коллектор, оснащенный расходомерами на каждый контур.
Рационально использовать систему с централизованным температурным регулированием. В этом случае в каждой комнате расположены датчики температуры, показания которых влияют на работу расходомеров коллектора.
Самые сложные системы строят с использованием метеодатчиков, определяющих характер климата снаружи. Они одновременно влияют на расходомеры и температуру теплоносителя, поступающего в плинтуса.
Построенная на коллекторе система очень функциональна, удобна в использовании и долговечна. Сегодня можно приобрести для водяного теплого плинтуса как угодно сложную установку. Предлагаются коллекторы с 6,7, 10, 12 контурами, оснащенными автоматическими воздухоотводами и другими устройствами, предотвращающими возникновение аварийных ситуаций.
Принцип действия и отличия
Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.
Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.
При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные
Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.
Плинтусное отопление действует по-другому
Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам
Потому получается, что вверху не теплее (или не намного теплее), чем внизу.
На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен
И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом)
Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.
Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37oC а воздуха 16oC. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.

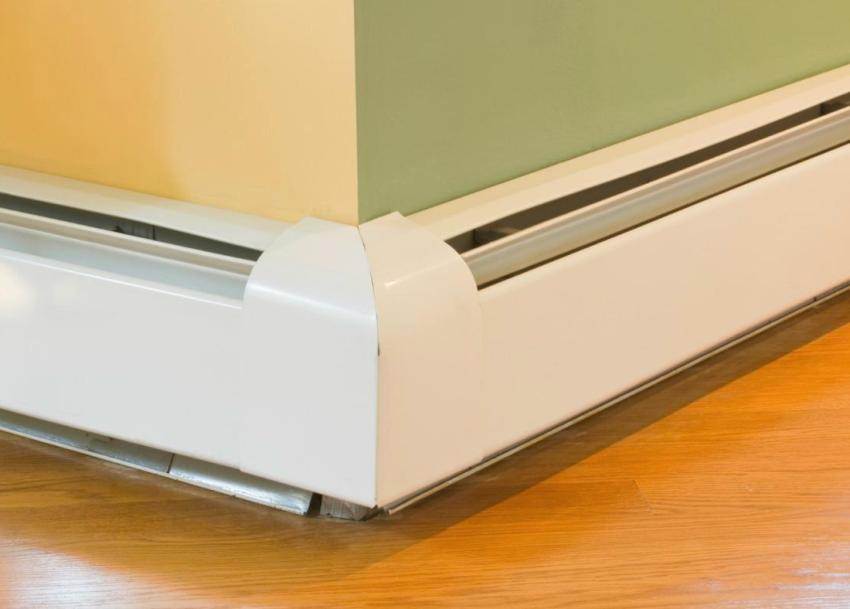

Так выглядит один из вариантов вблизи
Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать
А стены нагреются все равно.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков. Она снова-таки взята средняя — 2,5 метра
Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
- Герметичность системы проверяется при помощи опрессовки.
Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Водяной тёплый плинтус
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.
Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.
Конструкция водяного конвертера
Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Монтаж плинтусной системы водяного отопления
В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. отоплении теплым плинтусом смотрите в этом видео:
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.
Недостатки системы
Есть у плинтусного водяного отопления и недостатки, о которых следует знать прежде, чем решиться на его установку:
| Стоимость материалов | Нужно признать, пока стоимость комплектующих плинтусной системы обогрева превышает традиционные батареи. Это временный недостаток. С ростом популярности такого отопления вырастет и предложение рынка. В конкурентной борьбе производители снизят цены, но пока предложение на рынке скромное, чего нельзя сказать о расценках. |
| Порча стен в местах прилегания плинтуса | С этим недостатком системы можно поспорить. При условии качественного монтажа такой проблемы не должно возникнуть. Сложности возникают только при аварийной ситуации, когда контур даёт течь. |
| Снижение эффективности работы из-за мебели | Этой проблемы можно избежать, если создать конструкцию, огибающую крупные, стационарно поставленные предметы. Такие манёвры приведут к дополнительным затратам, но окупятся отсутствием энергопотерь. |
Электрический теплый плинтус: цена на изделия и установку
Нельзя сказать, что электрический теплый плинтус – это дешевое удовольствие. Минимальная стоимость подобного изделия будет составлять около 12,5 тыс. рублей. И это при условии, что мощность обогрева будет составлять всего 500Вт, а площадь, которую будет охватывать такой плинтус, составит не более 8 м?.
Более мощные и качественные варианты плинтуса обойдутся вам порядка 20-25 тыс. рублей. Однако их мощность составит уже 1000Вт, а охватываемая площадь будет 15 м?.
Для обогрева помещения площадью до 8 кв.м. потребуется электроплинтус мощностью 500Вт
Если вы все еще не уверены, стоит ли приобретать такую необычную отопительную систему, полезно будет ознакомиться с ценами, отзывами. Электрический теплый плинтус – это новый и современный товар, использование которого широко обсуждается, что позволит вам получить исчерпывающую информацию обо всех его свойствах и характеристиках.
Подводя итог, можно сказать, что, как утверждают многочисленные отзывы, цена теплого электрического плинтуса совсем невысокая, если учесть все его положительные характеристики, а также способность полностью заменять традиционные системы отопления. Кроме того, такой элемент отлично впишется в любой интерьер, ведь цвет, форма и фактура корпуса могут быть совершенно любыми, и подбираются исключительно исходя из ваших личных предпочтений.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
Статья по теме: Инструкция по установке пластиковых дверей
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Статья по теме: Установка двери в гипсокартонную перегородку своими руками
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
