Электрокотел для теплого пола: ТОП-5 лучших марок, монтаж

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

1. накопительные бойлеры (обеспечение горячим водоснабжением);
2. теплообменники;
3. смесительные узлы для контуров отопления;
4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

• напольные (мощность до 120 кВт) ;
• подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

• площадь отопления 250-450 кв. м — мощность котла 36 кВт;
• площадь отопления 220-350 кв. м — мощность котла 30 кВт;
• площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
• площадь отопления до 70 кв. м — мощность котла около 6 кВт;
• площадь отопления до 30 кв. м — мощность котла 6 кВт.

Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!Как уменьшить расход электричества. Узнайте в нашей статье.

Требования для установки теплого пола с электрокотлом

Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.

Преимущества выбора электрического котла:

• при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
• электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
• если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
• при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.

Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.

Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.

Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток

Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания.
Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно

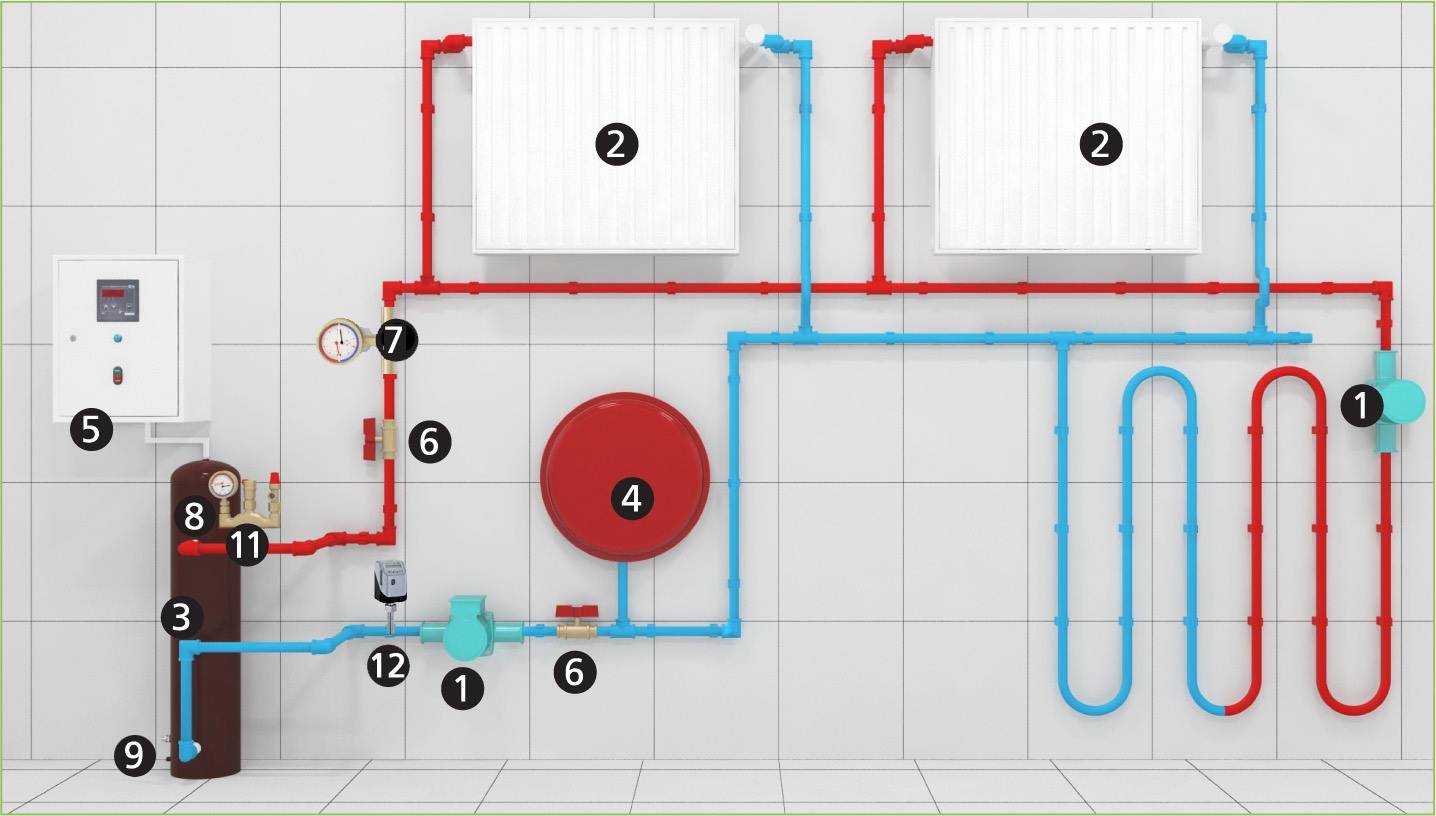

Схема монтажа. Источник фото: soleopv.pl

Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.

Как происходит монтаж оборудования?

1. Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
2. Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
3. Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
4. Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
5. Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.

При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:

• кабели должны быть изолированны с необходимым сечением;
• укладывать кабель следует в специальный для него канал;
• обязательное наличие заземления.

Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.

Итог
При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.

Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.

При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.

Основные этапы работ по созданию котла

Есть определенная последовательность работ, которую рекомендуется соблюдать при изготовлении электрокотла:

1. Создать схему общей работы системы. Здесь может быть использована специальная одноконтурная схема по отоплению, в крайнем случае двухконтурная.

1 — труба выхода нагретой воды; 2 — резервуар; 3 — ТЭН; 4 — труба входа холодной воды; 5 — верхний фланец с герметизирующей прокладкой; 6 — поддон; 7 — нижний фланец; 8 — крышка поддона; 9 — днище резервуара (основание ТЭНа); 10 — отверстие для электрошнура; 11 — прокладка

Важно осуществить заземление и последующую установку котла чтобы устранить статическое электричество.
Требуется обеспечить циркуляцию жидкости посредством ее температуры нагрева.
Необходимо подготовить эффективные материалы для радиаторов, которые идеально взаимодействуют с водой.

После этого можно переходить к технологическому процессу. Посредством обычного сварочного аппарата присоединяется небольшая емкость к одному из концов трубы. С обратной стороны встраивается электрод, который обязательно должен достигать дна. После этого труба с двух сторон заваривается.

Важно! Перед осуществлением сваривания рекомендуется залить примерно 0,7 литра воды, только потом монтировать электрод

Труба закрепляется в поверхности стены с небольшим уклоном, после чего делается заземление

После этого на корпус подается фаза. Следующим шагом будет включение обычного напряжения, равного 220 Вт. Мощность данного устройства будет регулироваться при помощи манометра, которые необходимо подключить через специальный трехходовой кран.

Труба закрепляется в поверхности стены с небольшим уклоном, после чего делается заземление. После этого на корпус подается фаза. Следующим шагом будет включение обычного напряжения, равного 220 Вт. Мощность данного устройства будет регулироваться при помощи манометра, которые необходимо подключить через специальный трехходовой кран.

Полученный в результате котел будет нагреваться до температуры 120 градусов. При этом уровень замкнутости системы полностью исключает образование коррозии во внутренней части трубы. Это значительно увеличивает общее время эксплуатации прибора, более того, можно не контролировать общий состав жидкости.

Трубчатые электрообогреватели

ТЭН с терморегулятором для нагрева воды

Этот вид обогревательной системы обладает тонкими стенками с фиксированным диаметром. По внутренней части трубки прокладывается такая же спираль, что и в вышеописанном случае со специальным наполнителем.

В большинстве случаев тэны для радиаторов имеют резьбовое соединение с изолятором. Механизм изоляции устанавливается промеж тэна и внешней части трубы.

Преимущества

У электрического обогрева имеются многочисленные плюсы. В особенности часто электричество используется как замена автономного газового отопления.

Каждое электрическое устройство не имеет особо сложной системы управления. Единственное, что настоятельно рекомендуется использовать, – это терморегуляторы. Однако тут же следует заметить, управление терморегулятором в большинстве случаев уже интегрировано в систему.

Разновидности

На сегодняшний день особой популярностью на рынке пользуются следующие отопительные электрические устройства:

• сушилки;
• инфракрасное отопление;
• тепловентиляторы;
• теплый пол (включая водяной);
• конвекторы;
• электрокамины.

Высоким спросом обладает нагревательный котел, используемый в самостоятельной отопительной системе.

Каждое из этих устройств имеет сравнительно невысокую цену и доступность, так что практически каждый человек может стать владельцем отопительного устройства на электрической основе.

Тэн для автономной отопительной системы

Монтаж и установка

Перед тем, как подключить электрокотел к теплому водяному полу, необходимо ознакомиться с инструкцией, которую прилагает производитель, и проводить все работы в точном соответствии с полученными указаниями. Подробнее о подключении теплого пола к котлу смотрите в этом видео:

Коллекторный узел

В число необходимых устройств входят:

• коллекторный узел теплого пола;
• расширительный бачок;
• циркулярный насос, установленный на обратке.

Как показывает схема монтажа, напольный нагревательный котел соединяют с расширительным бачком, далее необходимо установить манометр, контролирующий давление в системе, затем подсоединить коллекторный узел. Он требуется для четкого распределения теплоносителя по всем установленным контурам труб и регулирования температуры жидкости в системе.

Обязательным условием эффективной и безопасной работы оборудования является наличие собственного отдельного от других приборов выхода электросистемы на распределительный щиток. Электрокотлы устанавливают для обогрева загородных коттеджей и небольших частных домиков, гаражей и собственных мастерских. Они просты и удобны в эксплуатации, надежны и экономичны. Такое оборудование не требует сооружение дымоходов и не грозит пожаром. Подробности монтажа теплого пола в квартире смотрите в этом видео:

Подключить такое устройство можно самостоятельно, выбрав наиболее удобную модель. Настенные агрегаты занимают минимум места и не привлекают внимания. Современные аппараты обеспечивают плавный запуск системы, созданы с возможностью подключения программатора и оснащены ЖК дисплеем, отображающим текущее состояние системы. Электрокотлы, подключенные к теплому водяному полу, помогают создать в доме атмосферу уюта и комфорта, избежав лишних материальных затрат.

• https://kotle.ru/elektrokotly/elektrokotel-dlya-teplogo-pola
• https://oventilyacii.ru/otoplenie/elektrokotel-dlya-tyoplogo-pola.html
• https://avtonomnoeteplo.ru/otopitelnye_kotly/423-elektricheskiy-kotel-dlya-teplogo-pola.html
• https://pol-exp.com/elektrokotel-dlya-teplogo-pola/
• https://gurupola.ru/teplye-poly/elektrokotel-dlya-vodyanogo-pola.html

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Предлагаем узнать какой котел для теплого водяного пола выбрать, как рассчитать мощность, схемы и инструкция к монтажу.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Способы подключения котла на твердом топливе к системе теплого пола

Решение основной проблемы

Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.

Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.

Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!

Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.

Способ первый. Подключение радиаторов отопления

Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).

*Чугунная батарея вполне способна справится с этой ролью. Чугунные радиаторы выдерживают большое давление (перегретый пар). Основная задача во время установки радиатора, получить большую площадь теплоотдачи.

Батарея подключается таким образом, что бы котловая вода поступала в него естественным образом. Система, оборудованная таким образом, сможет выдержать значительный перегрев и не разрушиться. В данном случае можно обойтись без расширительного бака, если речь идет о твердотопливных агрегатах небольшой мощности, в которых топочная камера имеет небольшой объем.

Способ второй. Установка теплоаккумулятора

Если вы имеете дом значительных размеров можно отдать предпочтение более надежному и действенному варианту. Тепловой аккумулятор, другими словам, большая емкость для сбора теплоносителя, успешно справляется с ролью регулятора температуры нагрева теплоносителя.

Предлагаемая схема наглядно демонстрирует то, насколько просто и легко выполнить монтаж накопительной емкости в общую систему отопления.

По принципу работы —  тепловой аккумулятор является той же гидрострелкой, только больших размеров. Основная задача, которую решает теплоаккумулятор состоит в отборе тепловой энергии. Работающий котел будет греть теплоноситель, поступающий сначала в накопительную емкость. Уже из накопительного бака остывший до необходимой температуры теплоноситель будет расходиться по отопительному контуру теплого пола.

Обычно объем такого бака рассчитывается исходя из соотношения —  40 литров на 1 кВт мощности нагревательного прибора. С подобной техникой вам уже больше нестрашны перегревы оборудования. Благодаря теплоаккумулятору и эффективности теплого пола, вам удастся значительно сократить количество загрузок топлива в котел. Экономия налицо!

Водяной теплый пол

Водяной теплый пол — это отопительный комплекс, состоящий из рабочего органа, узла смешения и собственного котла как источника питания системы. Возможно подключение к сети ЦО, но мы рассмотрим более независимый вариант обогрева.

В составе системы водяного теплого пола функционируют:

• трубы с циркулирующим по ним теплоносителем;
• узел смешения, состоящий из коллектора, циркуляционного насоса и двух- или трехходового клапана;
• котел отопления, осуществляющий нагрев теплоносителя;
• соединительные трубопроводы, измерительные устройства, запорная арматура и т. д.

Рабочий орган — трубы с теплоносителем — разделены на равные части, называемые контурами. Такое деление облегчает работу циркуляционного насоса, выравнивает температурный перепад между началом и концом контура (прямым и обратным). Контуры располагаются внутри слоев пола, в бетонной стяжке или без нее, под напольным покрытием.

Порядок размещения труб таков, что они равномерно занимают всю полезную площадь комнаты (под низкой мебелью или крупной бытовой техникой трубы не укладывают). Расстояние между трубами, иначе называемое «шаг трубы» довольно жестко ограничено интервалом от 10 до 30 см, в этих пределах работа теплого пола наиболее эффективна.

Температура теплоносителя в контурах относительно невысока — около 50 градусов. При этом на выходе их котла теплоноситель намного теплее, и отправлять такую горячую воду в контуры нельзя. Для решения вопроса используется узел смешения, соединяющий в заданных пропорциях горячий теплоноситель с остывшим, прошедшим путь по контурам и отдавший тепловую энергию.

Регулирует процесс двух- или трехходовой клапан, выполняющие функцию ограничителей количества горячего прямого потока, поступающего в систему контуров. При необходимости режим подмеса можно изменить, увеличивая или уменьшая температуру теплоносителя.

Большая площадь, занимаемая контурами, приводит к изменению физических процессов, происходящих при обогреве помещения. Обычной для радиаторных систем конвекции в данном случае нет, поскольку температура поверхности не настолько высока, чтобы вызывать интенсивное движение и циркуляцию воздуха.

Кроме того, вся поверхность пола равномерно теплая, нет участков с более низкой температурой. Поэтому происходит не циркуляция, а излучение тепловой энергии, которое способствует созданию комфортной и уютной обстановки в помещении, но требует точной регулировки.

Более подробно про устройство водяной системы читайте в этой статье.

Возможность питания системы от собственного котла — большое преимущество, так как жильцы могут самостоятельно запускать или останавливать обогрев без оглядки на ресурсоснабжающие компании и их тарифы. Кроме того, для каркасного дома вполне возможен вариант, когда подключения к сети ЦО попросту не имеется, питание от собственного котла — единственный возможный вариант.

Принцип работы

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб

Характеристики труб:

• Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
• Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
• Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

• Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
• Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

• Возможность обогревать квартиру независимо от сезона.
• Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
• Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
• К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

• Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
• Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
• Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

• Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
• Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
• Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

• Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
• Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

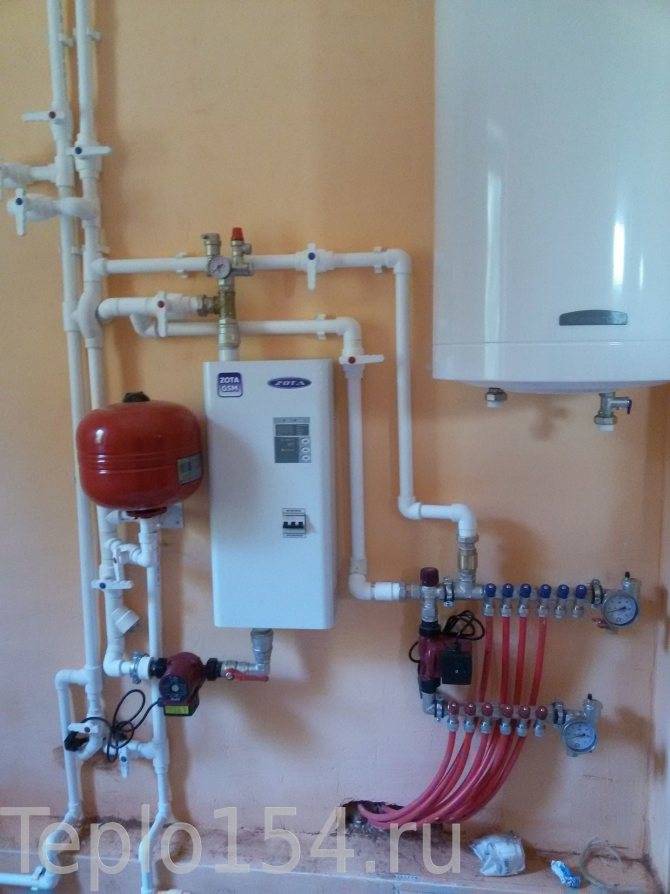

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
