Выбор и установка коллектора
Коллектор для теплого пола
Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.
Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.
Коллектор теплого пола, вариант №1
В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.
Коллектор теплого пола, вариант №2
Коллектор теплого пола, вариант №3
Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.
коллекторная группа
Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.
Монтаж коллектора. Подключение трубопроводов
Грамотно расположенный ящик обладает рядом характеристик:
- имеет под собой свободное пространство, используемое для загибов труб;
- характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.
Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.
Установка коллектора водяного теплого пола
Альтернативные конструкции
Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.
Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.
Гидравлическое выравнивание водяного теплого пола
У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.
Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще
Если вы читаете эту статью, но у вас подобный теплый пол в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно
Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллектор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.
Расход теплоносителя через контур можно рассчитать по формуле:
Gуд = Q/(1,163*Δt), где
Gуд — удельный расход теплоносителя, (л/ч)/м2;
Q — удельная мощность теплого пола, Вт/м2; если не знаете, какую установить, подставляйте 50 Вт/м2
Δt — разница между температурой подачи и обратки, oC; если не знаете, какую установить, подставляйте 5oC
1,163 — поправочный коэффициент.
Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход Gуд ((л/ч)/м2) умножить на площадь пола S (м2), которую обслуживает данный контур.
Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола — это:
- рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на 8,6; таким образом, получим расход в л/ч;
- включить насос теплого пола, выставить на нем первую скорость (для среднего частного дома);
- выставить термоголовку или ручку смесительного клапана в положение примерно 30oC;
- убедиться, что вода свободно циркулирует по веткам и воздух выгнан;
- отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1;
Указанные действия обеспечат так называемую «преднастройку». Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, «прикручивание» одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.
Устройство теплого пола водяного на бетонном основании.
Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.
Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.
Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.
В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).
Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)
Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.
Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.
Непосредственно на утеплитель три способа:
- На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
- Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.
Монтаж трубы теплого пола степлером
Степлер упонор для теплого пола

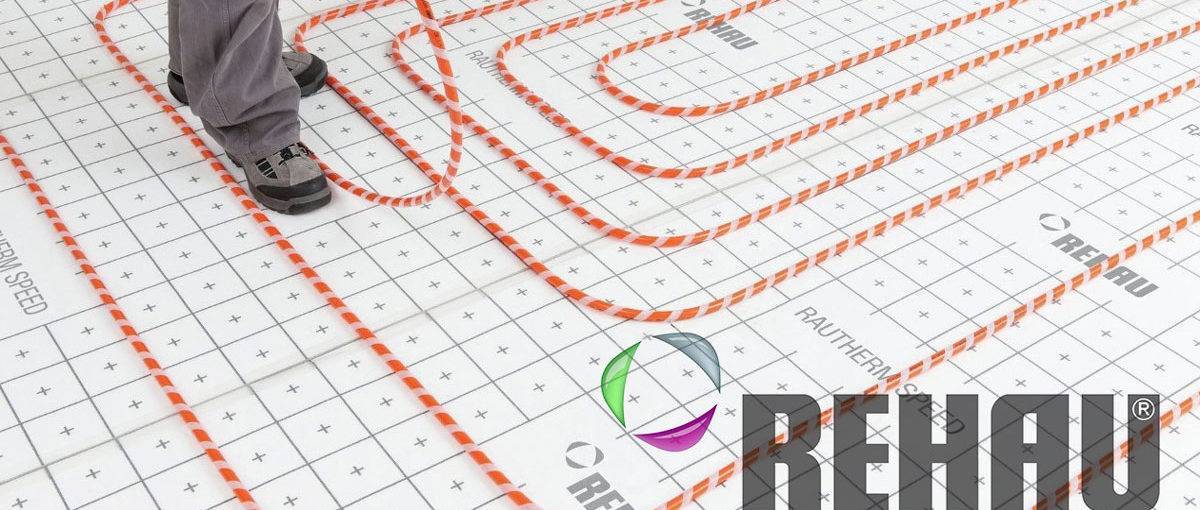

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.
На специальные маты.
Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.
Укладка трубы на специальные маты
Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.
Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.
Монтаж теплого водяного пола
Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:
- Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
- Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.
Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.
Выбор системы
При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.
Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».
Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.
Процесс монтажа водяного теплого пола
Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.
Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.
Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.
Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.
Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров
Watch this video on YouTube
Монтаж теплого пола: особенности
Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.
Пирог пола с трубами внутри стяжки – оптимальная толщина
В схеме монтажа следует отразить следующие моменты:
План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.
- В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
- В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
- Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.
Принцип укладки в стяжку
Особенности, технические и нормативные ограничения
Нормативные ограничения
Обычно инсталляция водяного обогрева полов рекомендуется в коттеджах или частных жилых домах. Установка же такой системы в помещениях постройки многоквартирного типа оправдана только при наличии автономного теплогенератора – газового либо электрического котла. Ведь в наиболее типовом случае с радиаторным отоплением от централизованных сетей, чтобы обустроить в квартире водяной ТП, потребуется собрать довольно объемный пакет разрешительной документации. При этом не всегда удастся получить официальное «добро», ввиду определенной специфики многоквартирного домостроения. Если же разрешение и будет получено, то оно будет основываться на серьезных требованиях к организации надежной многослойной гидроизоляции от затопления помещений размещенных этажом ниже.
Функциональность
Устройство теплого пола с водоциркуляционным подогревом может осуществляться по принципу вспомогательного источника тепла для повышения комфорта либо по системе основной энергетической установки. В первом случае площадь охвата помещений трубопроводами контуров не играет решающей роли и подбирается согласно требованиям к дополнительному теплу в локальных зонах. Во втором – подогрев напольных покрытий должен осуществляться не менее чем на 70-95% их квадратуры (точный процент вычисляется с учетом теплосберегающих характеристик здания, среднестатистических погодных условий региона, а также других исходных данных).
Достоинства и недостатки
Одним из главных достоинств, которые в конечном итоге демонстрирует укладка водяного теплого пола, является минимизация энергетических затрат при обогреве помещений большой площади. Кроме того, если соблюдать правила монтажа, то прогрев напольного покрытия происходит равномерно, а перепады температур на его поверхности в различных частях практически не ощущаются
Немаловажной является и эстетическая составляющая – отсутствуют радиаторы, нет необходимости в установке на них декоративных коробов (решеток), коммуникационные трубы полностью спрятаны в технологические ниши или замурованы
В ряду недостатков или сложностей, обозначены:
- сравнительно сложный и трудоемкий монтаж водяного теплого пола;
- необходимость точного следования технологии соединения труб, чтобы предотвратить возможные протечки;
- подъем поверхности напольного покрытия не менее чем на 7-10 см;
- в случае возникновения аварийной ситуации, ремонт греющей плиты грозит большим объемом демонтажных работ (если контура ТП установлены в цементно-песчаную стяжку).
Автоматическая регулировка температуры ТП
Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.
Термомеханическая система управления
Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.
Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.
Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.
Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.
Электронная система управления
В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

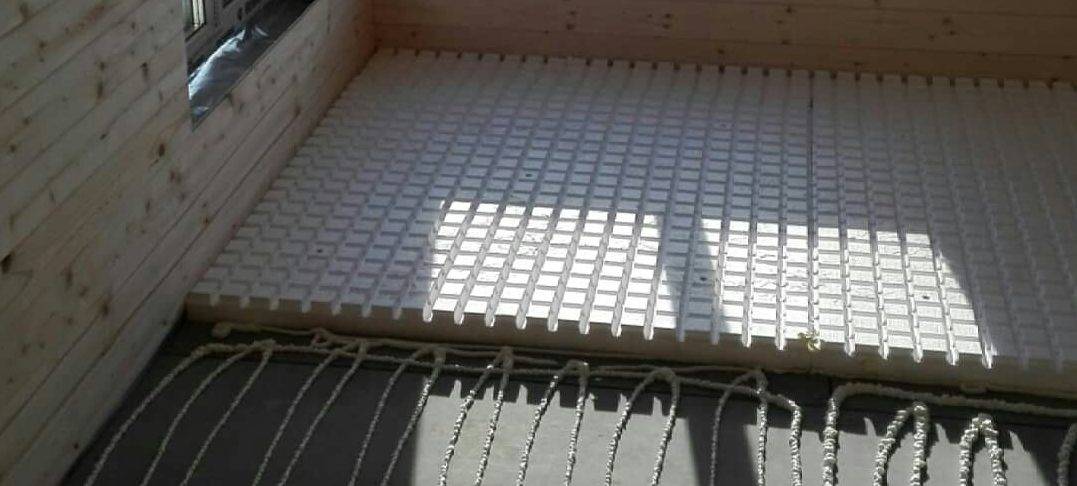

Деревянный настильный теплый пол. Способы укладки
Обычно дерево используется в качестве основного материала в тех домах и помещениях, где большая часть (если не вся конструкция) сделана из деревянных деталей и элементов. Система может быть собрана из модулей или иметь реечную основу. В первом случае используются готовые модули, изготовленные из древесины с уже, имеющимися пазами для укладки водяной петли. С помощью реек и досок монтируется реечная настильная система. Если говорить подробно, то особенности обеих способов укладки настильной системы заключаются в различном способе укладки водяных труб.
Модульная сборка в отличие от полистирольного варианта базируется на комплексном использовании специальных плит (модулей) из ДСП. Для данного способа основная особенность заключается в методике утепления перекрытий. Между лагами пространство заполняется пенополистиролом или минеральной ватой, изоляционными материалами, преграждающими уход тепла вниз.
Реечная система отличается от модульной сборки тем, что используются в процессе монтажа не готовые цельные модули, а отдельные рейки и доски. С помощью этих элементов на основании создается решетка, на которую уже осуществляется монтаж водяного контура. Все пустующее пространство в ячейках решетки заполняется утеплителем. В промежутках между петлями отопительного контура обязательно укладываются металлические пластины.
Специфика деревянного настильного пола всех модификаций заключается в следующем:
Модули для деревянной укладки необходимо монтировать прямо на лаги, соблюдая шаг в 600 мм. Пространство между лагами заполняется утеплителем. Расстояние между отдельными модулями составляет 20 мм, что бы устранить последствия тепловое расширение. Между собой готовые модули скрепляются при помощи специальных замков;
При монтаже водяного пола реечным способом, необходимо уделить внимание подготовке чернового поверхности. Деревянные рейки монтируются на расстоянии, которое будет оптимальным для укладки водяной петли определенной схемой;
Укладка трубы водяного контура осуществляется в соответствии с условиями проекта;
Подготовленная и собранная из модулей конструкция покрывается металлическими пластинами, в пазы укладываются трубы;
Финишные напольные покрытия, которые имеют твердую структуру и толщину не менее 10 мм, укладываются на металлические пластины, предварительно накрыв пластины тонкой и мягкой звукоизоляцией;
Перед монтажом керамической плитки или укладки ламината, наборную конструкцию специально готовят
Плиты гипсокартона, фенера или ДСП укладываются на металлические пластины, закрепляются между собой для придания необходимой жесткости. В дальнейшем укладка финишного покрытия делается обычным способом.
