Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

  • Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
  • Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

  • не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
  • при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
  • при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Читайте так же:

Двухтрубная схема подключения радиаторов

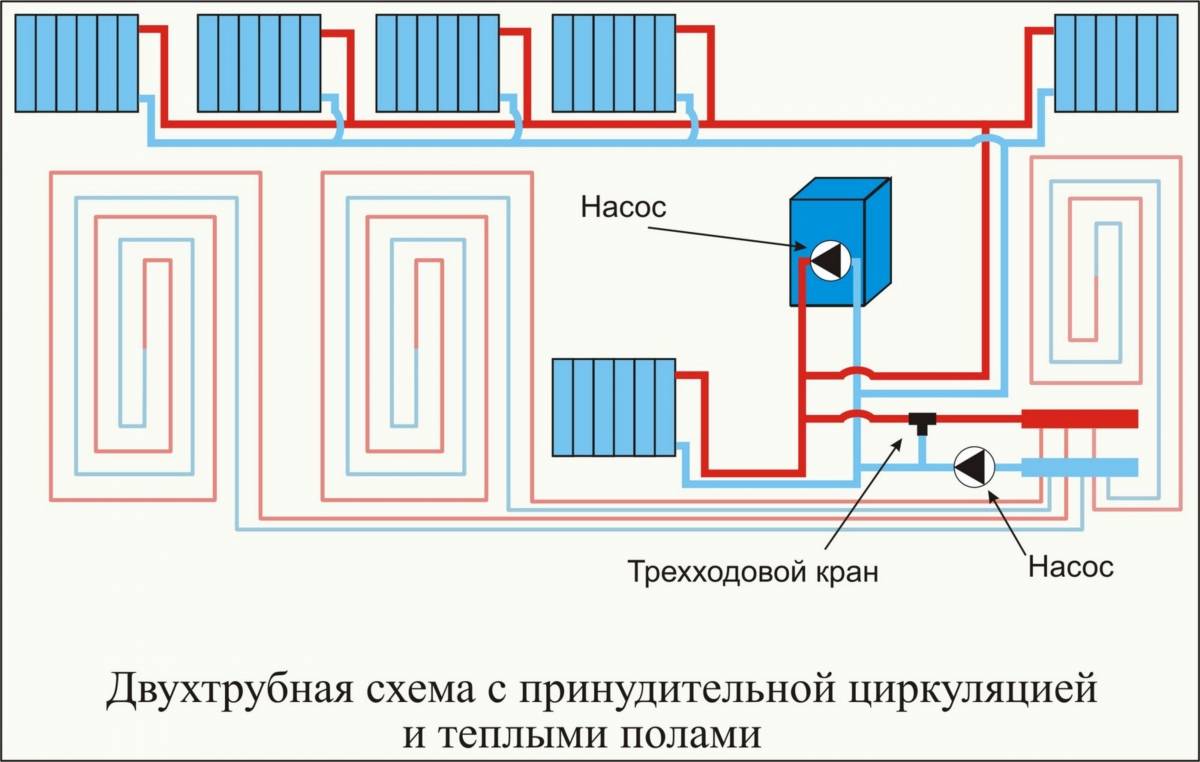

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Схема подключения радиаторов Паук

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

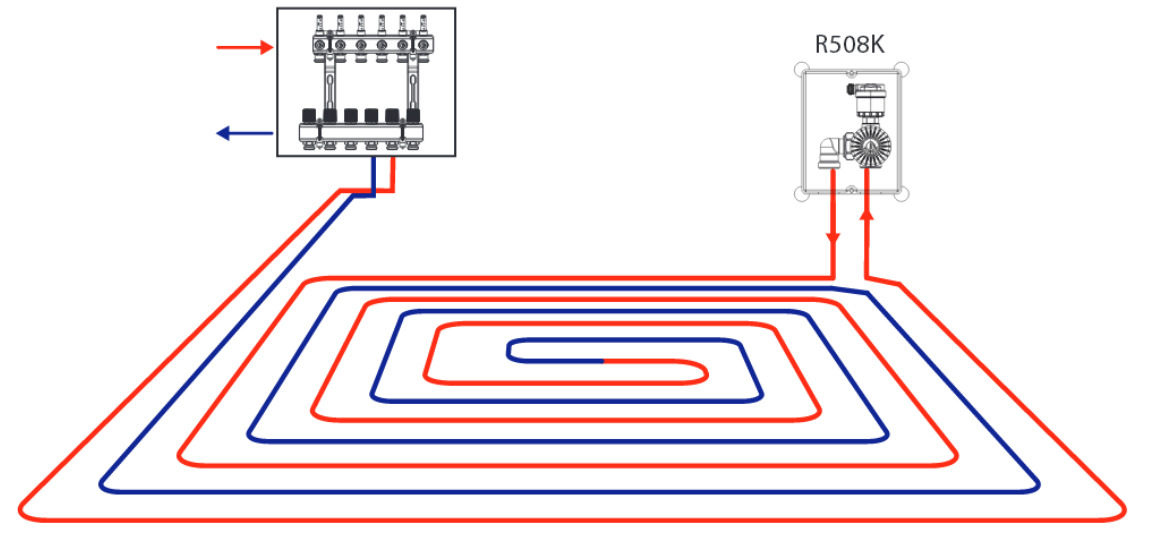

Регулировка температуры пола ограничителем темрературы обратной воды.

Первый подход – будем регулировать температуру теплоносителя протекающего в нашей ветке тёплого пола. Нужно контролировать температуру теплоносителя на выходе ветки. Как только эта температура становится выше допустимой, срабатывает датчик температуры и перекрывает клапан. Циркуляция в ветке прекращается. Как только теплоноситель остынет, клапан снова откроется и циркуляция возобновится. А когда новая порция теплоносителя с большой температурой достигнет датчика, клапан снова закроется. Вот таким стоп – стартом и происходит поддержание нужной температуры теплоносителя. А так как мы имеем возможность влиять на ограничитель температуры обратной воды, изменять температуру его срабатывания, то таким косвенным способом сможем постепенно отрегулировать и саму температуру поверхности тёплого пола. Так работает ограничитель температуры обратной воды.

Обогрев пола

Существует две системы обогрева пола. Прежде чем принять решение какую систему лучше выбрать, необходимо ознакомиться с краткими характеристиками обоих:

  1. теплый пол с водяным наполнением. Может комбинироваться с некоторыми из существующих систем отопления. Но система неудобна при монтаже, и цена ее не маленькая. Такой вид обогрева несет в себе конструкцию укладки, которая лишает помещение 10 сантиметров, минимум, в высоту. При укладке необходимо помещение разбить на несколько участков, учитывая размеры и конфигурацию пола. Каждый участок имеет трубы одинаковые по длине. Если не учесть этого, то можно получить не равномерный обогрев пола;
  2. теплый пол электрический с инфракрасной пленкой. Обогрев производится кабелем, нагревающим половое покрытие. В данное время хорошим спросом пользуется обогрев инфракрасной пленкой наполненной карбоновой пастой. Наполнитель выступает в роли нагревателя. Превосходство такого вида в легком монтаже. Обогрев помещения производится обогревателями мощностью не более 100 Вт/м2.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Подключение теплого пола к радиатору

Подводя итог можно прийти к выводу, что комбинированное отопление «теплый пол и радиаторы», имеет как плюсы, так и минусы.

Произвести монтаж оборудования можно своими руками. Подключение радиаторов отопления и системы теплые полы, процесс не сложный, хотя занимает много времени.

Можно ли делать водяные полы в ванной

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке

При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан

Что такое комбинированная система обогрева

Здравствуйте всем моим читателям! В этой публикации я вам расскажу коротко о комбинированных отопительных системах. Они сейчас достаточно распространены и используются везде. Очень может быть, что и вы захотели выполнить такую в своем доме. Не буду вас мучать длинными вступлениями и сразу перейду к делу!

Комбинированная система обогрева – это система обогрева (дальше СО ), в которой используются несколько вариантов обогревания помещения. К примеру, это может обогрев помещения с помощью печи и электроконвекторов. Последние применяются очень часто для подогрева помещения после того, как прогорит горючее в печи. Заместо дизайн радиаторов может применяться пол с подогревом электрического образца или климатический прибор, действующий на обогрев. Ну и совсем экзотическим будет вариант СО с традиционным котлом отопления и насосом для отопления.

Комбинированной можно считать можно считать СО, в которой применяется два или более отопительных аппарата, которые работают на разном топливе. Так, к примеру, у нас в государстве популярна схема, в которой ключевой котел на газу дублируется твердотопливным или электрическим. При этом, я считаю, что твердотопливный вариант тут лучше. Так как свет и газ могут бездна одновременно, а твёрдое горючее можно всегда иметь рядом на данный случай. Если в вашей СО применяется в принудительном порядке циркуляция носителя тепла, то вам понадобится источник бесперебойного питания для поддержки работы циркулярных насосов и автоматики.

Ну а если вы хотите полной автономности от внешнего мира, то здесь можно создать две вещи:

  • Гравитационная система обогрева – тепловой носитель в ней двигается под воздействием силы тяжести.
  • Печь – помещение нагревается излучением от самой печи, которая выполняется из кирпича.

У данных вариантов существуют собственные минусы и плюсы, но про это мы побеседуем отдельно в следующих статьях этого блога. А сейчас необходимо рассмотреть более распространённую комбинацию способов обогревания помещения.

Система обогрева “отопительные приборы плюс пол с подогревом”.

Стоит сразу сказать, что такой вариант в настоящий момент используют везде, где это только возможно. Ее известность поясняется повышением комфортности проживания в приватном доме. Вы можете забыть о тёплых носках и тапочках и просто ходить по комфортабельному полу с подогревом.

Суть такой СО заключается в том, что потери тепла помещения разделяются между отопительными приборами (или прочими устройствами теплоснабжения) полом с подогревом. Тут в паре работают высокотемпературное и низкотемпературное теплоснабжение. Если кто не в курсе, то напомню, что температура носителя тепла в отопительных приборах может дойти до 90 градусов, то тёплых полах она не должна быть больше 50. Это дает возможность добиться оптимальной температуры напольной поверхности.

К большому сожалению у нас в государстве много людей, которые любят в первую очередь сделать, а лишь потом подумать… Ну, или вообще никогда не подумать. Так вот, данные люди подсоединяют теплые гидравлические полы (ВТП) без группы независимой циркуляции (ее называют еще смесительным узлом). В результате по трубам начинает циркулировать нагретая до 70-80 градусов вода, а напольное покрытие начинает обжигать ноги. Разумеется, вы со временем привыкните ходить ро дому в пляжных тапочках, но лучше все с самого начала сделать по правилам. Для лучшего понимания предлагаю вам прочесть публикацию про распространенные ошибки при укладывании полов с подогревом.

Не считая ВТП используют полы с подогревом электрического образца. В большинстве случаев будет намного дешевле положить в стяжку провод или мат применяемый для нагрева, чем тащить трубы и делать ящики для коллекторов. Возрастут только счета за электричество, но с данным порой можно примиряться.

Итоги публикации.

В конце концов необходимо заявить, что использовать комбинированные системы обогрева можно и необходимо. Начать тут необходимо с проекта. Правильно изготовленный проект поможет уменьшить затраты на монтаж и эксплуатацию. Рубить с плеча и делать как у соседа тут не стоит, иначе можно “пролететь” на платежах за электричество, газ или уголь. На этом прервусь! Жду ваших комментариев и вопросов

Отопление ‘target=»_blank»>’)

Особенности водяных теплых полов в ванной комнате

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Схема-пример подключения водяного теплого пола.

Для осуществления установки водяных полов в ванной комнате, под покрытием или же на черновом полу кладут трубу требуемого диаметра. Труба, как уже было сказано, может быть в форме змейки либо спирали. Горячая вода будет подаваться в трубу из котла газовой системы отопления или центральной системы отопления. Необходимо отметить, что удобнее использовать все-таки прокладку трубы в форме змейки, т.к. в данном случае подача и возврат осуществляются параллельно. В результате охлаждение одного сектора будет всегда компенсироваться нагревом другого.

Отдав предпочтение в пользу такого теплого пола для ванной комнаты, вы обеспечите себе безопасность и экологичность системы отопления. Помимо этого, у вас появится возможность сэкономить при эксплуатации прибора.

Необходимо помнить, что установка и монтаж систем водяных теплых полов является достаточно трудоемкой и сложной работой, поэтому заплатить за нее вам придется довольно много. Помимо этого, не стоит пренебрегать и качеством воды, которое тоже может существенно влиять на степень прогрева в трубах системы.

Критерии выбора котла для автономного отопления частного дома

При выборе типа котла для отопления не возникает альтернативны только в том случае, если к дому подведен газ, он является самым дешевым видом топлива и в сравнении с другими источниками (электроэнергия не рассматривается) имеет ряд эксплуатационных преимуществ – не требует места для хранения запасов, выделяют в окружающую среду меньше продуктов горения, не так интенсивно загрязняет дымоходную систему.

Основными параметрами, на которые обращают внимание при выборе котла, являются:

  • Мощность агрегата: напрямую связана с площадью отапливаемых помещений и температурным режимом, который обычно выбирают, руководствуясь строительными нормативами и ГОСТами.
  • Количество контуров: если в доме не организовано горячее водоснабжение, практичнее выбрать двухконтурную модель, которая может нагревать воду.
  • Место расположения: обычно агрегат устанавливают внизу в подвальном помещении на пол, встречаются и подвесные варианты для домов малой площади.
  • Материал изготовления агрегата и теплообменника: чугун, нержавеющая сталь, медь.
  • Вид камеры сгорания по способу подачи воздуха в топку: открытая или закрытая.
  • Наличие систем автоматического управления и контроля, возможность программирования режимов работы.
  • Способность котла работать с альтернативным топливом: актуально для жидкотопливных модификаций.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Рис. 14 Конструкция газового котла Rinnai

При выборе котла могут быть полезны следующие советы:

  • Если в доме отсутствует горячее водоснабжение, рациональное и дешевле выбрать двухконтурного модель котла, чем устанавливать отдельно одноконтурный агрегат и газовую колонку, электрический бойлер.
  • При пользовании электроэнергией ночной тариф обходится значительно дешевле дневного, в этом случае можно сэкономить на стоимости электроэнергии. Для этого ночью сильно прогревают весь дом за исключением спальных комнат, а днем отключают котел на длительное время или эксплуатируют его в режиме минимального обогрева.
  • Для надежного функционирования всех котлов, которыми управляет автоматика с питанием от электросети, следует приобрести электрогенератор с автоматическим включением при пропадании электричества – это позволит котельному оборудованию продолжить свою работу при аварийных ситуациях на линии электропередач.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Рис. 15 Устройство твердотопливного котла Kolton

Вариант 3: твердотопливный и электрический котлы

Устройство

Оба котла параллельно подключены к общему отопительному контуру и работают на нагрев поочередно. В качестве дополнительного элемента обвязки, общего для обоих источников тепла, может выступать теплоаккумулятор — объемный бак с теплоизоляцией, способный долгое время сохранять температуру воды постоянной.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Система отопления частного дома с твердотопливным и электрическим котлами. От буферной емкости (теплоаккумулятора) запитаны системы отопления и горячего водоснабжения.

Преимущества

Энергонезависимость. При длительных отключениях электроэнергии всегда можно перейти на твердое топливо (дрова, пеллеты или уголь);

  • Удобство пользования. Ночью владелец такой отопительной системы может не просыпаться для растопки: достаточно разрешить электрокотлу поддерживать заданную температуру теплоносителя;
  • Экономичность при работе на электроэнергии. На двухставочном тарифе вы можете пользоваться электричеством по более дешевой ночной ставке. Днем, когда киловатт-час стоит втрое дороже, система отопления работает на твердом топливе.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Двухтарифный счетчик раздельно учитывает дневное и ночное энергопотребление. Они тарифицируются по разным ставкам.

Какие функции выполняет в этой схеме теплоаккумулятор?

  1. Увеличивает время работы системы отопления частного дома на дешевой электроэнергии. Электрокотел греет воду в баке во время действия ночного тарифа. Утром накопленное тепло используется для обогрева дома;
  2. Делает более редкими растопки твердотопливного котла днем. Котел, работая на полной мощности, за короткое время нагревает воду в буферной емкости и следующие несколько часов простаивает.

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Термостат твердотопливного котла снижает его мощность, прикрывая поддувало. При ограниченном притоке воздуха топливо сгорает не полностью, и ваши деньги буквально вылетают в трубу.

Принцип работы радиаторных систем отопления

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Типы смешивания: последовательный и параллельный

Какая схема разводки теплого пола лучше? Ответ на данный вопрос однозначен: в последовательной системе насос будет работать на подачу в контур пола, а в параллельном типе смешивания насос функционировать будет не настолько эффективно по причине наличия входной циркуляции.

Максимальную отдачу на контуры от работы насоса способен обеспечить последовательный способ подключения. Также иногда используют узел подпитки отопления. Еще одно преимущество такого варианта заключается в том, что он позволяет подключить большее количество контуров.

При отсутствии опыта в правильном устройстве циркуляции теплоносителя специалисты рекомендуют приобрести уже готовый, в собранном виде смесительный узел. Его стоимость аналогична цене комплектующих элементов, входящих в него. До заливки стяжки после сборки системы необходимо протестировать ее герметичность.

Типичные ошибки комбинированных систем

Желание сэкономить приводит к различным вариациям предлагаемых схем. В процессе упрощения иногда исключают важные элементы и система отопления в итоге выглядит так:

Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Но так делать все же неправильно, потому что:

  1. В этой схеме отсутствует развязка (независимость) двух оставшихся насосов котла 1 и контура теплых полов 3, т.к. они подключены к общим точкам схемы A и B, между которыми есть большое гидравлическое сопротивление. В отличие от схемы с гидравлической стрелкой, где между точками A и B (D и C) сопротивление очень мало (на то он и гидравлический разделитель).
  2. В некоторых ситуациях (когда все радиаторы закрыты, а теплый пол работает) насос котла и насос теплых полов работают последовательно, мешая друг другу. Это приводит к изменениям расхода теплоносителя через теплообменник котла.
  3. В ситуациях, когда работают и радиаторы, и теплый пол, насос теплых полов 3 при определенных положениях смесительного клапана 2 снижает перепад давления между точками A и B и тем самым снижает циркуляцию теплоносителя через контур радиаторов.
  4. А в случае остановки котла 1, насос теплых полов 3 все равно гоняет теплоноситель через котел и через контур радиаторов, создавая паразитную циркуляцию. И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана (в точке A по направлению к радиаторам), то с паразитной циркуляцией через котел справиться не получится.
  5. Т.к. не поставили защитный термостат 6, то при аварийных ситуациях (например, заклинил смесительный клапан) при попадании слишком горячего теплоносителя (свыше 55°С) в трубы теплого пола может произойти разрушение стяжки пола и напольного покрытия. Да и трубы спасибо не скажут, если в них подать градусов 80.
  6. Из-за того, что нет перепускного клапана в контуре теплых полов, то при закрытии всех петель теплого пола (автоматикой или просто шаловливыми ручками) циркуляция теплоносителя в контуре прекращается и насос 3, который, конечно же, никто не выключил (ну забыли, с кем не бывает) работает на закрытую задвижку и греется. Конечно, хороший циркуляционный насос типа Grundfos UPS 25-40(60) может, наверное, и год проработать в таком режиме, но рано или поздно и он выйдет из строя.

Защитный (предохранительный) термостат нужен всегда.

А вот перепускной клапан можно и не ставить, когда:

  • хотя бы одна петля пола будет всегда открыта;
  • или циркуляционный насос будет с частотным регулированием;
  • или автоматика управления контурами подогрева умеет управлять и циркуляционным насосом, отключая его, когда все петли теплого пола закроются.

Исходя из недостатков модифицированной схемы, мы призываем не использовать её при монтаже смешанной системы отопления дома.

Особенности двухтрубной разводки контура

Двухтрубная система представлена несколькими разновидностями. У них отличается схема подключения батарей отопления в частном доме, и вектор движения теплоносителя. В небольших частных домах применяются такие типы двухтрубных систем отопления:

  1. тупиковая;
  2. попутная;
  3. коллекторная (лучевая).

Краткие характеристики двухтрубных систем

Коллекторная — самая затратная схема разводки отопления частного дома из-за необходимости прокладки труб к каждой батарее, а их прокладка делается скрытой.

Открытая «самотечная» двухтрубная система

Для успешной работы «самотечной» системы во время монтажа обеспечивается уклон 3-5 мм/м. За счет гравитации может работать система отопления любого типа, если будут созданы необходимые условия — уклон магистралей подачи теллоносителя для естественной циркуляции. Нужно учитывать — «самотечная» система способна работать только с отрытым расширительным баком.

Закрытая двухтрубная система

А чтобы смонтировать отопление двухэтажного частного дома своими руками схемы проводки должны содержать нужное количество ветвей подачи жидкости. Одна ветвь коллектора должна запитать батареи верхнего этажа, второе плечо запитывает батареи нижнего этажа. Отдавшая свое тепло вода по «обратке» возвращается в котел. Закрытая система должна иметь циркуляционный насос для создания напора.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

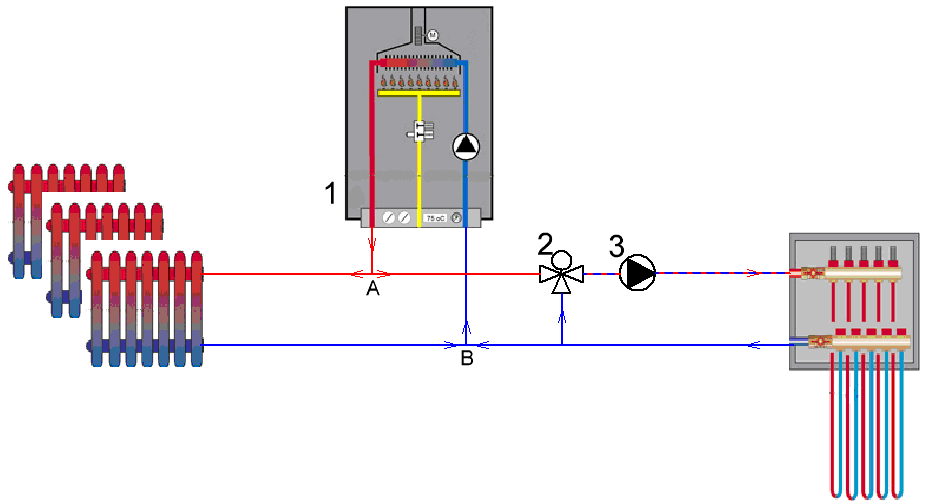

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Где можно сделать комбинированные системы

Если выбрать отопление в полу то устанавливать комбинированную систему обогрева можно в строении с любым количеством этажей…

Подходит данная конструкция в двухэтажные здания. При этом теплый воздух от пола нижнего этажа устремляется наверх и обогревает перекрытия, где располагаются батареи.

Самым распространенным отоплением считается теплый пол и радиаторы

В качестве материала для обогревающего пола используется керамическая плитка.

Нельзя установить водяной теплый пол в квартире, если теплоноситель требуется брать из центрального водоснабжения. Для этого монтируется схема с теплообменником. При обустройстве конструкции в квартире потребуется привлечь специалистов.

Особенности комбинированной системы

Основные моменты, на которые следует обратить внимание, при реализации комбинированной системы отопления частного дома:

  • Необходимо создать в системе отопления два независимых температурных режима — для контура радиаторов и контура водных полов. Дело в том, что для батарей требуется относительно высокая температура в подаче/обратке (не выше 70/55°С для современных систем отопления). Для теплого пола в то же самое время требуется относительно низкая температура (порядка 40/30°С). Современные котлы эту задачу сами по себе штатными средствами решить не могут.
  • Поэтому требуется применение дополнительных комплектующих: смесительных клапанов, циркуляционных насосов, запорной арматуры и т.п., которые требуют не только дополнительных расходов на покупку, но и технически правильную стыковку с котлом.
  • Для регулирования комбинированной системы отопление требуется выбор соответствующих технических средств и их правильная увязка. Смесительные узлы с регулировкой при помощи термостатических клапанов, электронная регулировка температуры подачи или погодозависимое управление внешним контроллером или средствами самого котла, управление теплым полом по комнатным датчикам (термостатам), логика работы циркуляционных насосов и т.п.
