Какой электроподогрев пола выбрать для монтажа в доме

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Вопросы по монтажу и функционированию теплого пола

Возможно ли установить насосно-смесительный узел теплого пола отдельно от коллекторного блока?

Если речь идет о VT.COMBI (COMBIMIX), то такое расположение смесительного узла допустимо.

Сосед посоветовал для экономии материала добавить в цементный раствор под стяжку теплого пола добавить мелкий гравий. Допустимо ли это?

Нет. Раствор замешивают только из песка, цемента и пластификатора.

Мастера из нанятой мной бригады утверждают, что трубы на 100 % должны находиться в защитной гофре. Не снизит ли это теплоотдачу?

Ваши сомнения справедливы. Гофрированный кожух должен быть только в местах, где трубы подключаются к коллектору и на пересечениях демпферного шва в стяжке.

Температура на подаче теплого пола не поднимается выше 38 градусов, хотя на котле – 60, перед входом в COMBIMIX – примерно 58, на термоголовке выставлено 40 – 50. Почему не поднимается температура труб?

В насосно-смесительном узле VT.COMBI (COMBIMIX) смешиваются два потока – подача из котла и «обратка» из теплого пола. Для настройки правильного соотношения используйте балансировочный клапан. Скорее всего подается слишком большое количество остывшего теплоносителя.

При соблюдении всех рекомендаций по монтажу и правильном выборе материалов водяной теплый пол будет отлично функционировать длительный срок и сделает помещение уютным и комфортным.

Монтаж своими руками

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

• самовыравнивающейся смесью;
• нагревательным кабелем или матом;
• грунтовочным слоем или стяжкой.

Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол»

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.

Самостоятельная установка электрического теплого пола

Данная инструкция подойдет тем, кто хочет самостоятельно установить электрический теплый пол. Есть несколько способов для этого.

• Во-первых, вы можете смонтировать свой пол в стяжку, а потом укладываете сверху плитку.
• Второй вариант — когда «теплопол» кладут на стяжку под керамическую плитку.
• Третий способ — электропол укладывают прямо под напольное покрытие. Нужно подготовить основание для пола, после чего на ровную очищенную поверхность положить гидроизоляционный слой.

Подготовка

Удалите весь строительный мусор и пыль, чтобы поверхность пола была чистой и без трещин. Затем пройдитесь по бетону грунтовкой для увеличения адгезии поверхностей.

Разметьте места, где не требуется нагревать пол, например под сантехникой, ванной, мебелью.

Укладка нагревательных матов

На стенке закрепляется демпферная ленточка для компенсации расширения пола при нагреве. Нужно провести утепление основы пола, чтобы тепло шло вверх. В качестве утеплителя подходит пенофол (при создании дополнительного источника отопления), пенополистирол или минеральная вата. На него монтируется армирующая сетка, но можно не применять её, добавив пластификатор с микрофиброй в раствор. Затем монтируется система теплого пола.

Нагревательные элементы укладываются на пол вместе с сеткой, таким образом, чтобы не накладываться друг на друга и не пересекаться. Чтобы подогнать форму теплого пола под помещение, можно отрезать сетку в нужных местах, не затрагивая кабеля. В помещениях с повышенной влажностью сетку заземляют к регулятору.

Подключение

В бетоне делается канавка 20×20 сантиметров, и по ней концы нагревательных элементов выводятся к распаечной коробке.

Обратите внимание! Когда вы делаете электропол своими руками, не забывайте проверять сопротивление проводов нагревательного мата и датчика температуры, они должны соответствовать заявленным в инструкции. Также занесите места расположения проводов на схему, которая пригодится вам во время следующего ремонта

Для контроля температуры, в канавку опускается гофрированная труба, в которой находится датчик температуры. Он должен находиться в конце трубки, а также закрыт заглушкой. Уложите его и заполните канавку клеем для плитки. С противоположной стороны будет выходить соединительный провод, который ведет в распаечную коробку.

Радиус изгиба трубы у стены не должен превышать 5 см.! Зачистите концы проводов и закрепите их к термостату. После подключения сделайте пробный кратковременный запуск.

Стяжка

Затем делается заливка электрических матов раствором, толщиной 8-10 миллиметров. Как только она полностью высохнет, работу электропола проверяют ещё раз. Теперь можно стелить обычное напольное покрытие, или же сразу приклеить плитку.

Чтобы уяснить важные детали, рекомендуем посмотреть видео по укладке пола от профессионалов:

Виды подложек под ламинат

Монтаж ламинированного покрытия следует осуществлять на подложку, которая хорошо проводит тепло. Ее ориентировочная толщина должна быть 1,5-3 мм, а плотность — средней. Этот элемент необходим:

1. Для устранения скрипа и стука при ходьбе.
2. Чтобы пол был теплее, поскольку подложка отличается теплопроводностью. Коэффициент теплового сопротивления должен быть как минимум 0,15 м² К/Вт.
3. Выравнивания пола при монтаже пластин. Это обеспечивается способностью подложки растягиваться и сжиматься там, где это необходимо.
4. Для гидроизоляции.

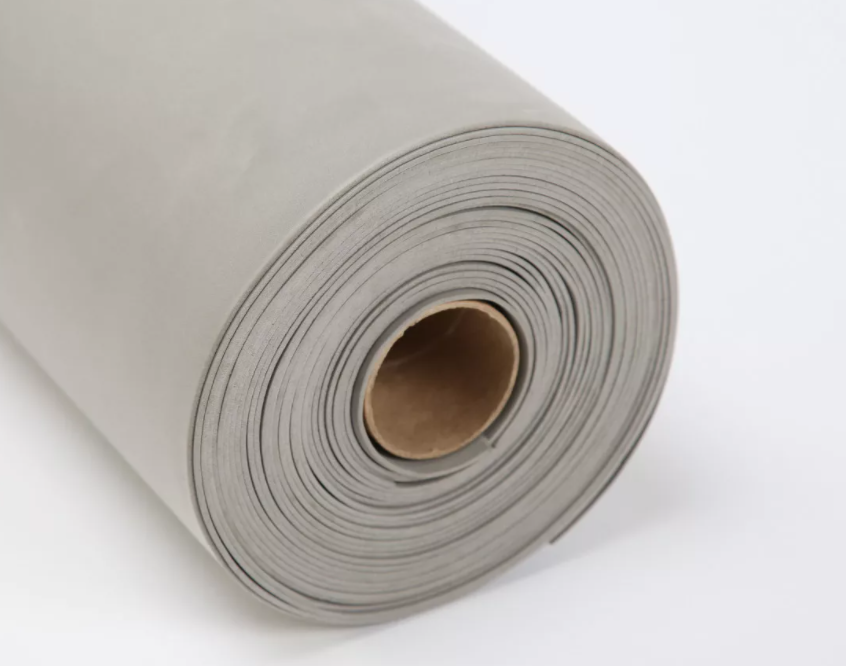

Для жилых помещений стоит выбрать подложки:

1. Полиэтиленовые — наиболее доступный вариант, подходит для ровного пола.
2. Пенополистирольные — отличаются повышенной теплоизоляцией, стойкостью к влаге, непереносимостью перепадов температуры и нагрузок механического типа.
3. Пробковые — хорошо поглощают шум и сохраняют тепло, не боятся плесени. Но при этом они дорогостоящие и, если не использовать под них полиэтилен, то могут пропускать воду.
4. Битумно-пробковые и смешанные — состоят из материалов нескольких видов, отличаются хорошими параметрами. Но они пожароопасные, поэтому для жилых помещений применяют их крайне редко.

Правила дальнейшего ухода

Когда электрический обогрев, или водяной теплый пол на деревянный пол уже смонтирован, возникает закономерный вопрос: как за ним ухаживать, чтобы он беспроблемно эксплуатировался?

Для длительного срока службы следуют этим советам:

• следить, чтобы напольное покрытие не грели прямые солнечные лучи (задернуть шторы);
• проводить уборку лучше всего пылесосом — избавитесь от пыли на полу, и даже в щелях между досками;
• обязательно снимают обувь при возвращении с улицы, ведь на ней возможна грязь и абразивы, которые могут царапать пол;
• на том участке, где есть тяжёлый предмет, лучше положить напольный коврик;
• влага негативно влияет на покрытие из дерева , поэтому в предположительных местах, следует застилать резиновые коврики.
• Деревянный теплый пол, правильно рассчитан и уложен, служит своим владельцам. Это всё делают строители, или же монтируют теплый пол в деревянном доме своими руками владельцы.

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат — совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.

Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо

Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность

Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.

На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м2*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Подключение термодатчика и выводов для электроснабжения

В зависимости от конструкции пленки, подключение проводов может быть выполнено двумя способами.

1. Контактные зажимы

Устанавливаются они на медную шину по месту среза. В середине нагревательной полосы острым предметом или дыроколом прокалывается отверстие под клемму зажима. Затем устанавливается сам зажим таким образом, чтобы его длинная часть попадала на ту сторону пленки, где проходит медная шина.

Обжать соединительные электрические провода контактным зажимом

Аккуратно кончиком ножа отделить медную полоску на нагревательной пленке

Вставить контактный зажим с проводом и надежно обжать его несколько раз, присоединив к медной полосе

Плотно зафиксировать изоляционным скотчем места присоединения клемм на нагревательной пленке и место среза медной полосы

2. Пайка

Перед пайкой потребуется удалить в месте контакта слой защитного пластика таким образом, чтобы получить доступ к металлической поверхности нагревательной полосы. Для этого паяльником, нагретым до температуры порядка 50 градусов, нагревается пластик, который затем удаляется острым ножом. На освобожденное место припаивается контактный электропровод из меди сечением 2,5 кв.мм. Место паянного контакта заклеивается куском электротехнического скотча размерами не менее 5×5 см.

Пайка контактов

Отдельные участки полотен нагревательной пленки соединяются параллельно и подключаются к общей шине. Чтобы не запутаться, «нулевые» и «фазовые» провода разумно брать с оплеткой разного цвета.

Изоляция места пайки

Укладывая провода, необходимо следить за их натяжением. Лучше оставить небольшую петлю, чем получить риск обрыва или повреждения проводки. Если провода будут проходить через пороги или плинтусы, в этих местах проводку лучше всего поместить в защитную гофру. Чтобы обеспечить плавный переход от плоской пленки к круглой гофротрубе, это место можно затянуть скотчем.

Шины заземления подключаются аналогично линиям электропитания. Выводную часть заземления необходимо заключить в гофротрубку.

Провода прокладываются в гофротрубке

Термодатчик размещается в средней части полотна теплого пола. Такое местоположение выбирается из-за того, что именно в середине полотна в процессе эксплуатации будет достигаться максимальная температура. Тем самым появится возможность избежать перегрева термопленки.

Располагать датчик следует с нижней стороны пленки. Во избежание появления неровностей в месте под датчиком можно срезать часть теплоизоляции. Как сам термодатчик, так и провод от него закрепляются строительным скотчем.

инфракрасный пол
