Электроподогрев пола под плитку

Какой теплый пол лучше выбрать?

Исходя из вышесказанного при решении вопроса, какой лучше выбрать теплый пол, можно сделать определенные выводы:

  • Водяные теплые полы целесообразно монтировать в частных домах. Тогда в полной мере проявятся все их положительные качества, главное из которых – низкая себестоимость отопления.
  • Кабельные системы чаще проводят собственники квартир в новых домах с черновой отделкой, так как в любом случае им предстоит делать цементную стяжку. Такой тип теплых полов подойдет и в случае основательного ремонта пола: потери высоты помещения будут меньше.
  • Нагревательные маты оптимальны для большинства квартир и домов с готовой предчистовой отделкой, а также при маленьких площадях планируемого подогрева или использовании на отдельных участках помещения.
  • Пленочные теплые полы плохо совместимы с плиткой. Рекомендуется класть их под «сухие» покрытия – ламинат, линолеум, ковролин.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Смотрите видео

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

 Инструменты и материалы

Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.

Кроме того, следует закупить материал:

  • трубы и элементы для их фиксации;
  • насос и вентили;
  • арматурную сетку;
  • гидро и теплоизоляционный материал;
  • строительный скот;
  • крепежи.

Каждый вид труб имеет свои плюсы и минусы

Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности

Расчёт требуемого материала

Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.

Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.

Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:

L=S/n*1,1+k,

в которой:

  1. L — длина отопительного контура;
  2. S — площадь помещения;
  3. n — шаг укладки;
  4. 1.1 — средний коэффициент запаса для изгиба;
  5. k — расстояние коллектора от пола.

Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.

Подготовка проекта

Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.

Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.

Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.

Две основные схемы, которые используются при укладке:

  • «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
  • «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.

При составлении схемы необходимо придерживаться ряда правил:

  • длина одного контура не более 120 метров;
  • все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
  • стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
  • укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
  • контур должен быть цельный.

Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.

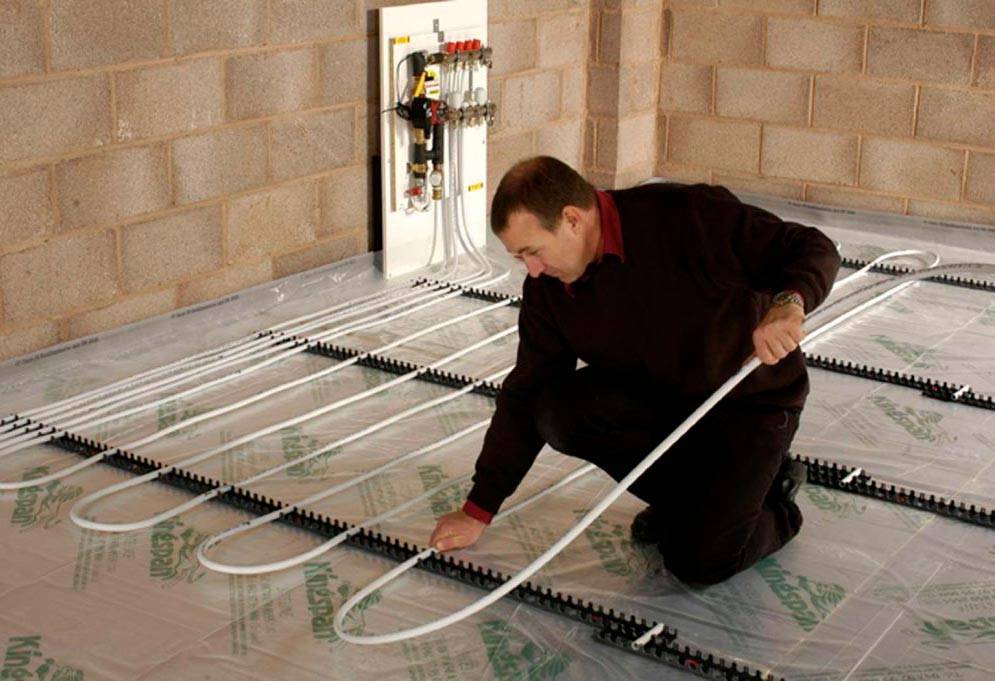

Водяные теплые полы

Монтаж таких теплых полов требует определенных навыков и знаний, поэтому проектирование и расчет лучше доверить профессионалам. При просчетах хорошей теплоотдачи от водяного пола не будет, а керамическая плитка может со временем отслоиться.

Важные особенности установки водяных систем теплых полов:

  • Для снижения тепловых потерь следует обязательно использовать фольгированный утеплитель и уже на него класть арматурную сетку и водопроводные трубы.
  • Трубы укладывают без сильных перегибов, длина одного трубопровода не должна превышать 100 м.
  • При подключении к автономно работающему котлу в доме следует рассчитать потребляемую им мощность с запасом. Иначе при работе «на пределе» он может быстро износиться.
  • После укладки труб обязательна проверка на возможные течи и только потом заливка стяжки и укладка кафеля.

Электроподогрев пола под плитку

Плюсы и минусы

Электроподогрев пола под плитку

Тёплый пол в ванной под плитку, как и любая технология, имеет ряд недостатков и преимуществ. Некоторые уверены, что электрический пол может ударить человека током и что керамическая плитка будет препятствовать равномерному прогреву помещения, поскольку плохо проводит электричество. Если тёплый пол смонтирован правильно, никаких проблем он вызывать не будет.

Подробно рассмотрите каждый из них в таблице, приведённой ниже.

Плюсы тёплого пола в ваннойМинусы тёплого пола в ванной
Возможность равномерно прогреть помещение, а не только его верхние слои, и понизить уровень влажности воздухаНеобходимость установки специального оборудования под пол, чтобы была возможность обогревать помещение
Нагревательные маты и инфракрасные оборудования не представляют угрозы для организма человекаЧтобы установить тёплый пол в ванной, придётся разобрать плитку, даже если она была уложена совсем недавно
Уровень электромагнитного излучения крайне мал (для сравнения, у полов с подогревом ЭМИ ниже, чем у телевизора)Сложность установки без специального опыта (эту проблема решается, если подходить к задаче ответственно и чётко следовать инструкции)
Снижает уровень влажности в помещении
Полноценный контроль за уровнем нагрева

Электроподогрев пола под плитку

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Выбор плитки и клея

При выборе плитки, помимо своих вкусовых предпочтений и особенностей интерьера, необходимо учитывать такие моменты:

  1. Слишком толстое изделие оказывает влияние на термическое сопротивление;
  2. Плитка из мрамора или керамогранита имеет пониженную теплопроводность, поэтому если вы выбираете именно эти виды, то следует увеличить диаметр труб, для повышения теплоотдачи.

Наиболее простой считается плитка-ПВХ, оснащённая клеевым слоем снизу.

Для водяных половых конструкций рекомендовано брать изделие, имеющее шероховатую поверхность

Особенно, нужно уделять внимание степени стираемости материала. Лучше, чтобы этот показатель был повыше

Кроме плитки, необходимо правильно выбрать клей. Так как при укладке кафеля на тёплую поверхность следует делать компенсационные швы, то рекомендовано использовать два клеящих состава. Одна часть плитки должна смазываться обычным плиточным клеем, а вторая — эластичным герметиком.

Обратите внимание! Клей для водяного тёплого пола должен быть влагостойкий и не токсичный

Поэтапное проведение монтажа теплого пола без стяжки с сетчатыми матами

Применение теплого пола без стяжки значительно сокращает время на монтаж и проектирование кабеля. Хотя затруднения у пользователей возникают по поводу прокладки труб и штробления стен при монтаже независимой линии электропроводки. Итак, выполняемые операции:

Проверяем комплектацию, в которую обязательно должен ходить терморегулятор с термодатчиком.
Штробим гнездо на стене после разметки для штампа и подрозетника.
Размечаем разметку для штроба на полу в длину 600 ÷ 800 мм от угла и сечением 20 × 20 мм. Для чего нарезаем болгаркой щели. Если стены – бетонные, то выбираем перфоратором.
Сверлим горизонтальную и вертикальную штробы, чтобы смыкались в одной точке.
Вычищаем полученную штробу от мусора, грунтуем.
Укладываем гофро-трубку с термодатчиком.
Размещаем трубку в горизонтальной трубе, фиксируем, устанавливаем заглушки.
Укладываем вертикальную штробу с радиусом поворота до 15 мм во избежание заломов. Итак, чтобы штроба доходила до места монтажа терморегулятора.
Заклеиваем горизонтальную штробу плиточным клея и вплоть до уровня пола.

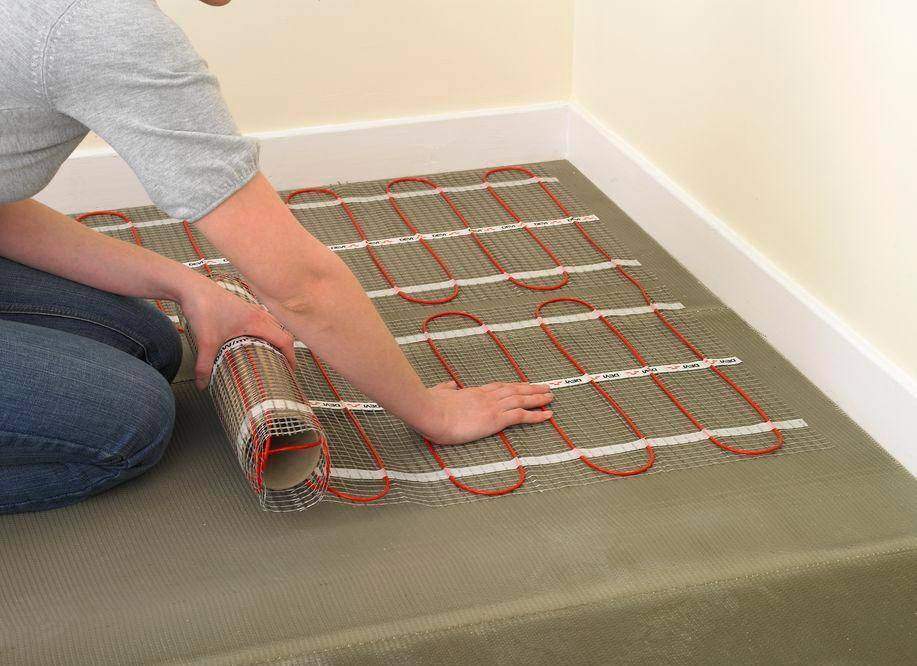

Раскладываем маты согласно ранее составленной схеме так, чтобы нигде не пересекались и оставалось расстояние в 50 мм между соседними параллельными полосами.
Укладываем первую полосу так, чтобы термодатчик по ширине и длине оказался в центре петли кабеля. Если необходимо, то видоизменяем направление укладки, не задевая сам кабель. Аккуратно разрезаем стекловолоконную сетку.
Придаем мату нужное направление. Продолжаем укладывать дальше.
Если основа у сетки – самоклеющаяся, то достаточно ее разгладить и прижать к грунтованному полу для временной фиксации

При монтаже обычного мата важно точечно фиксировать сетку и кабель пистолетом, заполненным силиконовым термоклеем.
Если кабель плотно прикреплен эластичной лентой, то дополнительно к каждому концу и началу можно подсоединить фиксаторы. Они должны поставляться в комплекте к сетке.
Фиксируем сам мат к эластичным полосам на зацепах и растягиваем в заданном направлении.
Производим контрольные замеры уложенной теплой системы обогрева

Делает пробный запуск.
Отключаем вновь, переходим к укладке керамической плитки.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Схема укладки

Электрический греющий кабель равномерно прогревается по всей своей длине, поэтому он укладывается змейкой с шагом 10–15 см между витками. При этом основная задача – равномерное распределение кабеля по всей площади основания пола. При планировании и составлении схемы укладки кабеля учитываются следующие аспекты:

  • Под сантехническим оборудованием и мебелью греющий кабель не прокладывается, так как будет нарушена теплоотдача. Исключение составляет навесное оборудование, которое не имеет контакта с полом.
  • Отступ от труб отопления и нагревательных приборов составляет около 20 см, от стен 10 см.

Пошаговая инструкция монтажа инфракрасного теплого пола

Под плитку укладывают стержневой вариант, поэтому разберем именно его. Чаще всего в комплекте идет инструкция. Обязательно изучите ее, так как у разных производителей могут быть свои особенности укладки. Помните несколько рекомендаций:

  1. Выровняйте и очистите поверхность пола перед началом работы. Застелите ее отражающим материалом, стыки лучше всего проклеить фольгированным скотчем.
  2. Начните укладку стержневого теплого пола с любого места. Если нужно изменить направление или положить следующий ряд, разрежьте соединительную шину с наружной стороны и продолжите работу.
  3. После окончания укладки разрезанные концы соедините проводом и обжимными клеммами, которые идут в комплекте. Стыки обязательно закройте термоусадочной трубкой.
  4. В начале мата подключите провода для терморегулятора, используйте тот же метод соединения. А концевые элементы закройте специальными заглушками. Поставьте термодатчик между планками в центре мата, подключите его по схеме, которая идет в комплекте.
  5. После сборки обязательно проверьте общее сопротивление мата, значение должно совпадать с рекомендованным диапазоном. Подключите электричество и проверьте работу, запустив на короткое время теплый пол.
  6. Сделайте окошки в отражающем материале, чтобы улучшить адгезию клеевого состава.

Приклеивайте плитку на слой не меньше сантиметра. Некоторые специалисты рекомендуют наносить состав не на пол, а на керамику, чтобы исключить повреждение теплого пола металлической гребенкой.

Каким бывает греющий кабель

Для обустройства теплого пола применяются резистивные и саморегулирующиеся кабели. Резистивные изделия характеризуются наличием постоянного сопротивления и стабильным уровнем теплоотдачи. Эта проводка бывает одножильной и двужильной: число жил влияет на схему ее коммутации. Подключение одножильного кабеля проводится заведением на терморегулятор двух концов бухты. Если используется двухжильный кабель, то заводится только один конец.

В механизм саморегулирующегося кабеля заложена способность адаптироваться под температуру окружающего пространства, с корректировкой объема исходящего тепла. Регулироваться может каждый из участков, на что не влияет состояние находящегося рядом кабеля. Нередко бывает так, что на поверхность пола ставят какой-то предмет: это приводит к возрастанию температуры под ним. Саморегулирующийся кабель реагирует на это уменьшением выделяемого на этом участке тепла за счет увеличения его сопротивление (снижается сила тока и температуру нагрева). При этом соседние участки работают в штатном режиме. После того, как предмет убирается, происходит выравнивание температуры поверхности.

Отличие характеристик объясняет тот факт, что укладываются кабеля по-разному. В случае с саморегулирующимися изделиями на расположение предметов мебели скидку можно не делать

Резистивные модели монтируются с большей осторожностью: при разработке схемы укладки предварительно обозначают зоны расположения мебели или подвешенные на небольшой высоте предметы. Греющими кабелями этого типа разрешается оснащать только свободные участки

Поэтому главным недостатком резистивных кабельных полов является их боязнь перегрева, что может спровоцировать их перегорание.

Базовые принципы устройства теплого пола под плитку

При монтаже теплых полов нужно придерживаться нескольких базовых правил, которые позволяют получить эффективную систему обогрева.

Под теплый пол не нужна стяжка по основанию. Систему можно монтировать непосредственно на перекрытие. Это позволит выиграть несколько сантиметров высоты помещения. Перекрытие в обязательном порядке гидроизолируется. Для проведения работ можно использовать жидкое стекло или битум

Особое внимание уделяется ванным комнатам, где гидроизоляционную пленку укладывают дополнительно и поверх отопительной системы. На гидроизоляцию укладывается фольгированный утеплитель

Его толщина зависит от уровня полов в разных комнатах и высоты потолков. При этом следует учитывать, что чем тоньше утеплитель, тем больше тепла уходит. Стяжку над обогревательными системами желательно армировать. Для окончательного выравнивания стяжки, при перепадах уровня по высоте до 1 см, можно использовать плиточный клей. При превышении приведенной цифры — применять самовыравнивающиеся смеси (наливной пол).

Необходимые материалы и инструменты

Для устройства теплого кафельного пола необходимо купить комплект нагревательных матов, а также вспомогательных материалов и собрать (купить, взять в аренду у соседей, друзей) набор инструментов:

  • комплект матов с одно- или двужильным кабелем, в котором должны быть: сами маты; холодные концы; гофрированная трубка; датчик температуры с проводами; терморегулятор;
  • гидроизоляционная мастика;

Электроподогрев пола под плитку

фольгированный утеплитель;

Электроподогрев пола под плитку

  • коробка под терморегулятор;
  • плиточный клей;
  • кафель.

Если в комплекте нет чего-либо из приведенного списка, то такой элемент системы покупается отдельно.

Кроме этого, потребуются:

  • клеммы в виде гильзы (одна на каждое соединение) с термоусадочной изоляцией;
  • термоусадочная трубка;
  • силиконовый клей.

Из инструментов под руками должны быть:

  • перфоратор;
  • болгарка;
  • нож или специальное приспособление для снятия изоляции с проводов;
  • крестообразная отвертка;
  • тестер;
  • строительный фен или зажигалка;
  • ножницы.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Электроподогрев пола под плитку
Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Подготовка к укладке теплого пола

Перед началом укладки теплого пола необходимо позаботиться о термоизоляции, которая позволит избежать теплопотерь на обогрев плит перекрытия. Для этих целей может служить либо специальный слой под черновой стяжкой, либо рулонные теплоотражающие материалы. Можно использовать фольгированный пенофол, уложив его под кабель и закрывающую стяжку.

Необходимо заранее подготовить армирующую сетку, либо металлические монтажные ленты, на которые будет фиксироваться кабель теплого пола.

Электроподогрев пола под плитку

Перед укладкой теплого пола и финишного основания, в частности, кафеля, по всему периметру комнаты необходимо наклеить демпферную ленту. Она компенсирует расширение покрытия при нагревании и не позволит ему потрескаться.

При выполнении работ по штроблению желобов под кабель и гнезда для терморегулятора придется использовать перфоратор, так что его нужно приобрести заранее.

Прибор мегаомметр понадобится, чтобы проконтролировать безопасность эксплуатации системы теплого пола.

Наличие всех необходимых расходных материалов и инструментария в нужном количестве обеспечит беспрепятственную работу без задержек и осложнений, какой бы тип теплого пола и основы плитку вы ни выбрали.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

  • пенопласт;
  • пенополистирол;
  • фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Пленочные теплые полы

Инфракрасные (пленочные) системы – самые современные конструкции для подогрева пола. Электромагнитное излучение от модулей полимерной пленки считается наиболее безопасным, эффективным и теплосберегающим. К бесспорным плюсам относится:

  • легкость монтажа;
  • отсутствие электромагнитных волн и низкое потребление электричества;
  • бесшумная работа;
  • толщина пленки не превышает 0,33 мм.

Электроподогрев пола под плитку

К сожалению, при всех своих достоинствах инфракрасные теплые полы меньше всего подходят для укладки под плитку. Причины такой несовместимости следующие:

  • Низкая адгезия с плиточным клеем и цементным раствором, которая может привести к трещинам при резком опускании на покрытие тяжелого предмета.
  • При выборе пленочного теплого пола существует риск его возможного «разъедания» клеевым раствором.

Все инфракрасные системы обогрева по исполнению делятся на 2 группы: углеродные и биметаллические. В целях безопасности специалисты рекомендуют стелить под плитку углеродные пленочные полы. Они не подвержены коррозии, а в случае поломки отключится только один участок, так как элементы электросхемы соединены параллельно.

Собранную систему включают только после полного засыхания плиточного клея.

Электроподогрев пола под плитку

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
