Инфракрасный теплый пол под плитку – основные требования, технология монтажа

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

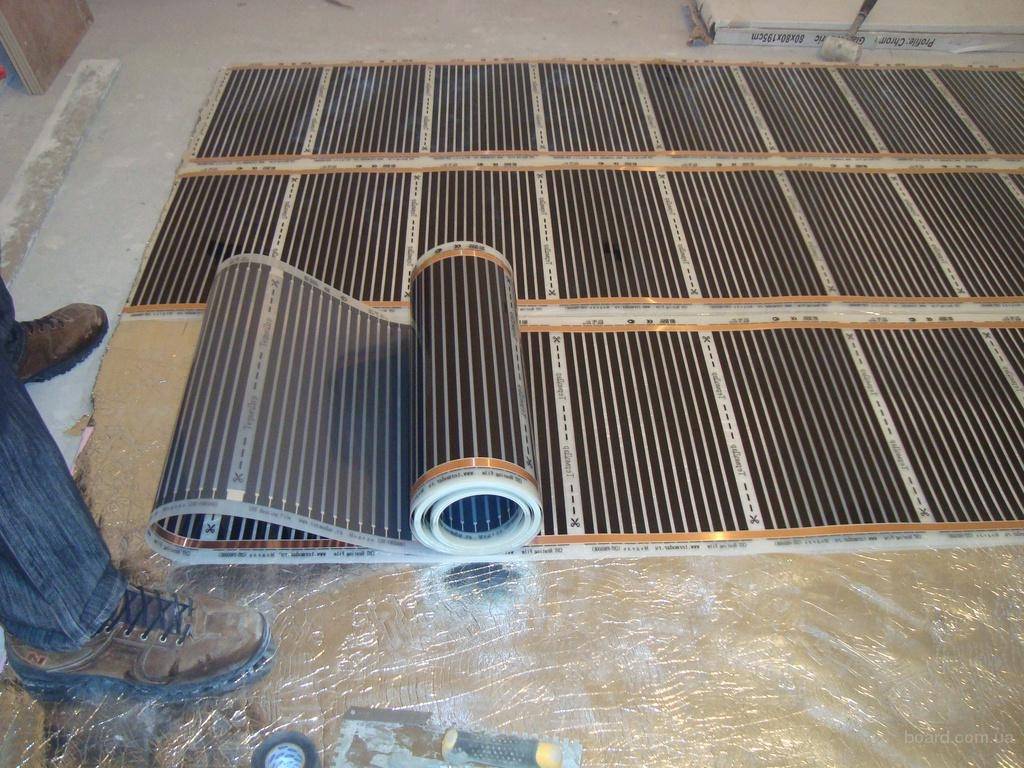

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

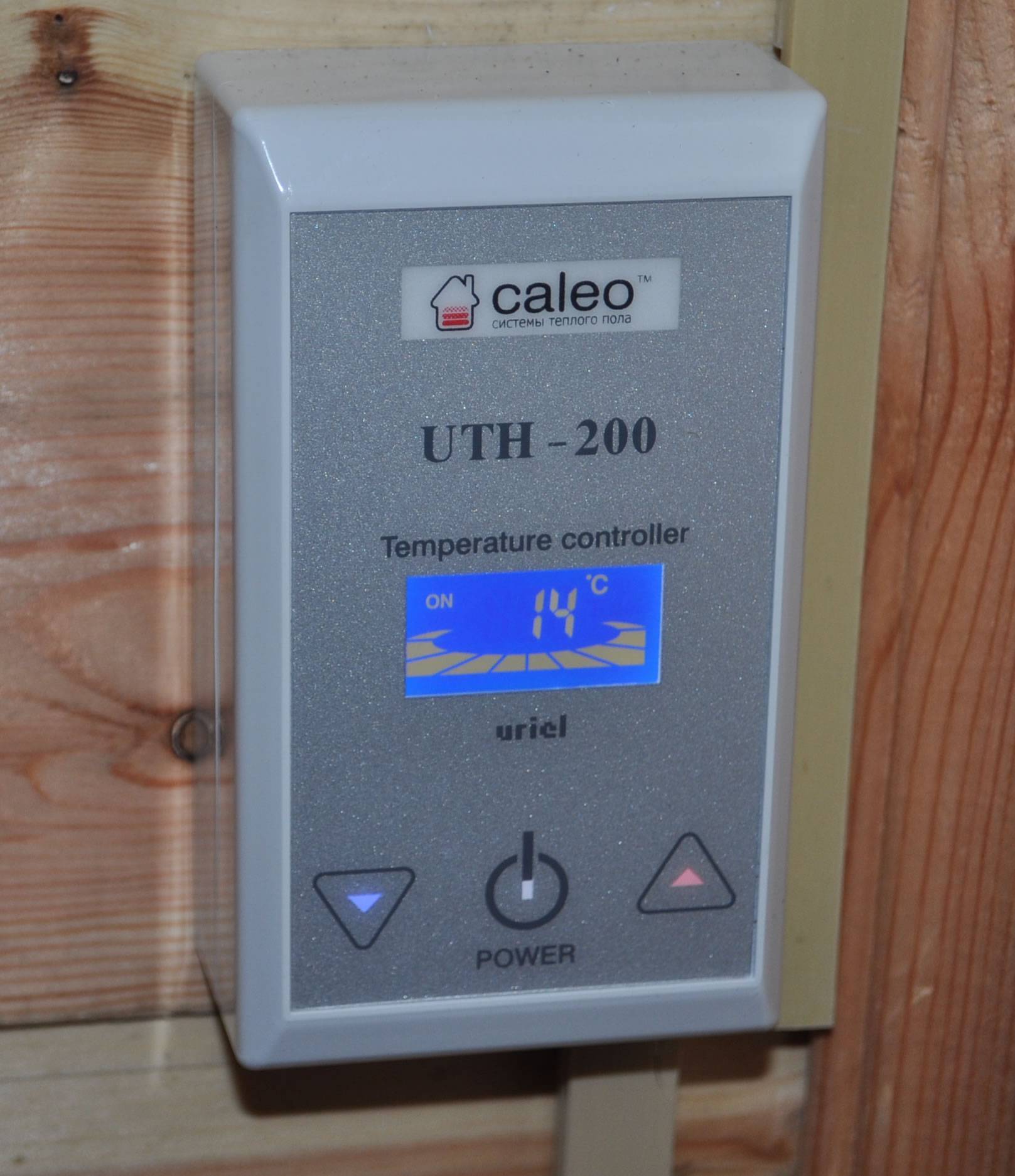

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Примерная стоимость материалов и работ по монтажу

Клеевые сухие составы для монтажа плитки стоят несколько дешевле, готовые – дороже. Стоимость самых популярных клеевых смесей:

  1. Ceresit — 75-216 рублей.
  2. KNAUF — 236-250 рублей.
  3. IVSIL CLASSIC — 253-270 рублей.

Стоимость монтажа инфракрасной пленки обойдется примерно в 3500 рублей за квадратный метр. Стяжка и укладка оплачиваются отдельно – примерно 500 р. за квадратный метр. Монтаж плитки варьируется в пределах суммы 500-800 рублей за м2.

Так как технология укладки представляет собой достаточно сложный процесс, если есть такая возможность, лучше обратиться к профессионалам. При выполнении монтажа своими руками необходимо подключить к работе еще хотя бы одного человека.

Как выбрать

деревянные окна со стеклопакетом: отзывы

покупателей, плюсы и минусы.

С видами, ценами, преимуществами и недостатками винилового ламината, а также с нюансами его укладки вы можете ознакомиться

здесь

Стоимость дома из газобетона и чем выгоден этот материал для строительства подробно описано в этой

статье

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

ВидОписание

Сухой

Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.

Мокрый

Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Виды

Современные модели представлены кабельными системами либо матами. В отдельную категорию входит инфракрасный пол. Он имеет несколько разновидностей – такие системы могут быть пленочными или стержневыми.

Каждый из этих видов полов обладает такими признаками:

  1. для укладки необходимо сухое основание;
  2. обязательно заземление системы;
  3. оснащается регуляторами температуры;
  4. применяется в качестве дополнительного обогрева.

К отличиям относятся особенности установки, качество выдаваемого тепла, требования к финишному покрытию.

Кабельный теплый пол

Благодаря надежности и безопасности кабельные системы приобрели большую популярность. Они имеют простое устройство:

  • кабель, распределенный по секциям, монтируют бетонную стяжку, под финишное покрытие;
  • здесь же помещают датчик, контролирующий температуру;
  • окончания температурного датчика и нагревательного элемента соединяют с контроллером.

Такая система включается только в случае необходимости – когда температура падает до заданного минимума.

Кабельные полы представлены такими разновидностями:

  • системы непосредственного действия – кабель находится в стяжке, располагаясь очень близко к финишному покрытию;
  • теплые полы для деревянного пола;
  • система, накапливающая тепло – эксплуатируется в комнатах, в которых не запрещается использовать электричество в низкие тарифные периоды.

Для каждой комнаты кабельные системы устанавливают отдельно.

Термоматы

Такие полы состоят из тонкого греющего кабеля, закрепленного на стекловолокне. Нагревательную жилу окружает экран, а также изоляционный слой.

Маты производят с одно- и двухжильным кабелем. Для спален и детских комнат больше подходит последний вариант. Это объясняется тем, что двужильные маты обладают низким уровнем электромагнитного излучения.

Тонкий кабельный пол монтируют поверх высохшей стяжки. Термоматы часто укладывают под плитку. Проникая через сетку, клей надежно закрепляет финишное покрытие.

Термоматы не влияют на уровень пола, поскольку они как бы «утопают» в слое плиточного клея. Сетка становится своеобразным армирующим каркасом. Еще одно преимущество термоматов – простота монтажа. Их укладывают при нежелании поднимать пол.

Отличаются термоматы кабельного теплого пола тем, что обычно не применяются для основного отопления. Кроме того, если при выполнении цементной стяжки будет нагрузка на перекрытие будет довольно большой, кабельные системы лучше не использовать. В этом случае применяются термоматы.

Инфракрасные полы

Стержневые и пленочные изделия являются разновидностями инфракрасных нагревателей. Когда по элементу проходит ток, начинают возникать электромагнитные волны. Их диапазон составляет 5-25 мкм. Они нагревают любые предметы, находящиеся в зоне распространения волн. Токопроводящие элементы отдают тепло вышележащему напольному покрытию, предметам мебели и стенам, которые и нагревают воздух.

Инфракрасные полы очень энергоэффективны, поскольку способны преобразовывать около 95% излучаемой энергии в тепло. Нагрев любой поверхности происходит за несколько минут. При механическом повреждении одного сегмента остальные продолжают работать.

Монтаж теплого пола

Теплый пол монтируется строго в соответствии с инструкцией производителя. Работы проводятся в следующем порядке:

1. Заранее определяется место распо ложения терморегулятора, черновой пол выравнивается, освобождается от острых предметов и застилается плотной полиэтиленовой пленкой с перехлестом 20 см. При необходимости используется теплоизоляция.

2. Теплоотражающий материал укладывается на всю площадь помещения блестящей стороной вверх. Его листы прикрепляются к полу скотчем или скрепляются между собой.

3. Рулон нагревательной сетки раскатывается поверх теплоотражающего материала и разрезается на полосы нужного размера

Обратите внимание: они должны располагаться контактами к стене, на которую позже установят терморегулятор, для сокращения длины проводов при соединении полос сетки с терморегулятором. Элементы укладываются таким образом, чтобы контакты соседних полос не соприкасались

4. С контактных зажимов снимается защитнпленка, после чего они устанавливаются и изолируются с двух сторон и линии отреза сетки

Важно, чтобы контактное серебряное покрытие внутри нагревательной пленки было изолировано по всему срезу. Поскольку в местах изоляции контактных зажимов система утолщается, нужно сделать вырезы в теплоизоляции для выравнивания поверхности под финишное покрытие

5. Устанавливается терморегулятор. Контактный температурный датчик прикрепляется скотчем к полосе сетки (для него в теплоотражающем материале делается вырез). Чтобы не повредить датчик при укладке теплого пола под мягкие покрытия, например ковролинили линолеум, его располагают в зоне с наименьшей нагрузкой на поверхность, то есть ближе к стене.

6. Теперь необходимо протестировать систему обогрева. Для этого нужно ее включить и установить температуру пола не выше +35 °С. Нужно проверить нагрев каждой полосы сетки и, убедившись, что все работает исправно, закрыть всю площадь плотной полиэтиленовой пленкой с перехлестом 20 см, закрепив ее скотчем. И лишь после этого укладывается финишное покрытие.

Особенности монтажа

Монтаж ИК пленочных полов вкаркасном домеи деревянном строении мало чем отличается от установки в других помещениях. Пленку можно монтировать на любое основание пола: фанеру, ДСП, ОСП, ДВП, черновой деревянный пол, старое покрытие

Важно проследить за тем, чтобы основание, не которое будет укладываться пленка, было ровным и сухим

Этапы монтажа:

  1. Укладка теплоизоляции

Перед монтажом ИК-пленки необходимо сделать укладку теплоизоляции. Для этого можно использовать фольгированную теплоизоляцию 4 мм и закрепить ее локально скотчем, чтобы она не сдвигалась. Можно использовать фольгированную теплоизоляцию на самоклеящейся основе. Изоляция должна быть с лавсановым покрытием, поскольку она не проводит электрический ток. После того, как изоляция будет уложена, нужно проклеить стыки обычным скотчем.

  1. Разметка обогреваемой площади

С помощью маркера отметить места, где будет располагаться пленка. При расчете необходимого количества пленки нужно учитывать, что ее можно разрезать. При раскручивании рулона можно заметить места для разреза. Они находятся на расстоянии 25 см друг от друга. Разрезать части рулона можно обычными канцелярскими ножницами, строго следуя пунктирным линиям на полотне.

  1. Укладка и подключение ИК-плёнки

При монтаже следить за тем, чтобы слои пленки не накладывались друг на друга. После укладки пленка подключается к терморегулятору с помощью медных проводов. Если планируется отопление помещения большой площади, устанавливаются сразу несколько терморегуляторов. Кабель питания, в отличие от самой пленки, может перегреться и привести к возгоранию. Поэтому по деревянному основанию его проводят в специальной металлической гофре.

Более подробно узнать, как происходит монтаж и подключение пленочного пола можно узнать из этого видео.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

  • Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
  • Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
  • Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.
  • Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
  • Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

Виды ИК теплых полов

Существует 2 вида теплых ИК полов: стержневой и пленочный. У каждого свои особенности использования, способы монтажа и характеристики.

Состоит из графитово-серебряных стержней, находящихся в медной оболочке, служащей для защиты. Соединяются между собой посредством проводов. Приводится в действие систем с помощью электрического тока. Стержни, расположенные внутри меди, разогреваются благодаря содержащемуся в них карбоновому материалу. Он выделяет тепловое инфракрасное излучение, которое направляется, как и все тепло, вверх. Помещение разогревается.

Вторая система – пленочная, в установке проще первой. Проводником теплового излучения тоже является карбон, но размещается он не в стержнях, а в пленке из полимеров. Элементы, которые разогреваются при подаче электричества, хорошо закрыты от внешних воздействий. Они не боятся влаги, проколов, других внешних воздействий.

Суммарная толщина элементов не превышает 40 мм. Располагаются полоски из углерода на расстоянии около 1 см одна от другой. Шаг рассчитан таким образом, чтобы вышел оптимальный разогрев поверхности без лишней траты энергии.

В продаже встречается пленка, в которой карбоновые вставки располагаются не полосками, как в старых вариантах. Методом напыления нагревательный материал покрывает все пространство полиэтилена. Теплопроводность, за счет отсутствия пустого пространства между уложенными листами, повышается. Стоимость таких систем выше, чем предыдущих.

Отличие ИК от электрических полов заключается в разном принципе прогрева. Первые во время работы способствуют распространению инфракрасных лучей на окружающие предметы. Они отдают тепло за счет естественной циркуляции воздуха. Электрические системы прогревают воздух в помещении, никак не взаимодействуя с окружающими элементами.

Можно ли укладывать пленочный пол под плитку?

Инфракрасный теплый пол предназначен в первую очередь для «сухого» монтажа под ламинат, линолеум, ПВХ плитку, ковролин. Многие производители для привлечения клиентов утверждают, что их пленку можно укладывать в стяжку или плиточный клей под плитку.

Есть 3 основные причины, почему не стоит так делать:

Во-первых, пленка имеет низкую адгезию. Если сразу залить на неё стяжку или уложить плитку, она получиться плавающей. Из-за этого бетон будет иметь пустой звук при постукивании, а если на пол уронить что-нибудь тяжелое, то стяжка и вовсе может треснуть.

Иногда для лучшей адгезии раствора с верхним слоем пытаются сделать множество вырезов и засечек. Но представьте, как трудно будет это все заизолировать. Причем нужно изолировать надежно и долговечно, чтобы потом не ломать плитку если вас начнет бить током от утечек и постоянно будет срабатывать УЗО.

  • Во-вторых, состав самой пленки. Все плиточные клеи и растворы для стяжек имеют щелочную среду. Со временем полиэстер пленка (ПЭТ) разъедается, вне зависимости от толщины или количества слоёв. В лучшем случае вы получите короткое замыкание и искрообразование от оголенных электрических соединений.
  • В-третьих, есть стержневые и кабельные электрические полы, которые идеально подходят для монтажа под плитку. При их установке не нужно ничего изобретать и придумывать, они специально сделаны для «мокрой» установки.

Но несколько вариантов монтажа есть, о которых ниже.

Эксплуатационные достоинства и недостатки

Использование простого метода работы и конструкции обеспечивают инфракрасному теплому полу широкую сферу применения, понятную технологи укладки и подключения к регуляторному блоку.

Общая схема устройства под ламинат, линолеум или паркетную доску

Среди технических особенностей и эксплуатационных преимуществ можно выделить следующие моменты:

  • удобство монтажа – технология устройства предусматривает укладку сухим способом. Работы можно проводить в любое время, на любой стадии отделки и ремонта помещения. Наличие нескольких типов систем, позволяет выполнить укладку под большинство напольных покрытий;
  • малый объем – малая толщины инфракрасной пленки не способствует заметному увеличению общей толщины пола. Максимальная толщина после монтажа не превышает 1-2 см и больше зависит от облицовочного покрытия, чем от монтажа инфракрасного пола;
  • равномерность и скорость нагрева – относительная инертность и материалы, используемые для изготовления, позволяют достигнуть максимальной эффективности работы уже через несколько минут. Инфракрасные длинные волны обеспечивают наиболее равномерный прогрев с разностью температур не более 4-8 °C между полом и потолком;
  • неприхотливость – конструкция нагревательных элементов в виде пленки, позволяет производить монтаж теплого пола в помещения с высокой нагрузкой и интенсивностью движения;
  • экономия и безопасность – простота монтажа и укладки обеспечивает значительную экономию, особенно в сравнении с традиционным водным видом теплого пола. Излучаемые волны и электромагнитное поле, не оказывает вредного влияние на здоровье и жизнедеятельность человека.

При необходимости демонтажа, ИК-пленка сматывается в рулон, датчик и терморегулятор снимаются, что позволяет с легкостью провести повторную укладку на новом месте или в другом помещении, затратив средства только на строительные смеси и некоторые расходные материалы.

Среди недостатков можно выделить необходимость проверки органами пожарной безопасности при монтаже теплого пола на производствах, помещениях торгового или функционального назначения.

Ко второму минусу относят потребление и расход электроэнергии, который увеличивается при увеличении площади помещения. К примеру, средний расход ИК-пола на 1 м2 равен 40 Вт/ч. При площади в 50 м2 потребление энергии оставит 2 КВт/ч, что равно 6-7 руб. При увеличении площади до 150 затраты возрастут до 18-21 руб.

То есть, это можно и не относить к существенным минусам, однако, при обогреве больших площадей лучше использовать комплексный подход с применение водных полов, центрального отопления, утепления несущих элементов и хорошего остекления.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Watch this video on YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Плюсы и минусы инфракрасного обогрева

Современный способ ИК обогрева дома посредством монтажа плёночной системы имеет как достоинства, так и недостатки. Полотно с карбоновым носителем укладывают не только под ламинат, но также под плитку и линолеум. Эти покрытия хорошо накапливают тепло и передают его помещению. Инфракрасный способ подогрева ценится за ряд плюсов:

  • Плёночный слой монтируется только в тех местах, где присутствуют люди. Это позволяет экономить расход материала и энергии.
  • Система, включающая ИК прослойку, выдерживает температуру до -70 градусов. Поэтому ее можно безбоязненно оставлять зимовать в неотапливаемом коттедже.
  • ИК излучение абсолютно безопасно для человека, так как его спектр полностью идентичен солнечным лучам.
  • Монтаж всей системы не требует наличия специальных навыков. Инфракрасный тёплый пол под ламинат, кафельную плитку или линолеум можно собрать самостоятельно.
  • В случае выхода из строя отдельной полосы конструкция остается работоспособной, так как используется параллельное подключение.
  • Тёплое основание легко демонтировать при необходимости ремонта и замены вышедшего из строя элемента.
  • При эксплуатации системы теплыми остаются нижние слои воздуха, то есть прогревается в первую очередь пространство, где находится человек.

Объективная оценка инфракрасного теплого пола требует рассмотрения минусов. Такая система при всех своих достоинствах является энергозатратной. Именно поэтому монтировать ИК-плёнку во всем доме считается нецелесообразным. Чаще всего ее используют при обустройстве пола в небольших помещениях, где необходимо создать особо теплые условия: ванной, детской. При этом в целях экономии систему подключают только на время эксплуатации комнаты. Разогрев карбона происходит в считанные секунды.

Второй минус заключается в высоком риске короткого замыкания, возгорания и удара электрическим током. В-третьих, система зависима от электропитания. Поэтому при частых отключениях электричества пол не выполняет возложенную на него функцию отопления. Еще один отрицательный момент связан с возможной перестановкой мебели в комнате. Так как плёнку не укладывают под габаритные предметы, в случае перепланировки интерьера придется демонтировать покрытие и перестилать плёночный материал.

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Конструкция инфракрасного пленочного пола

Стандартный комплект плёночного пола

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Схема работы инфракрасного теплого пола

Инфракрасный пленочный пол

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

Цены на инфракрасный теплый пол Heat Plus

инфракрасный теплый пол heat plus

Таблица. Характеристики ИК теплого пола.

Характеристики теплого пленочного полаЗначение
Мощностьот 0 до 220 Вт/кв.м
Ширина покрытия500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки60°С
КПДна 10-15% выше КПД нагревателей металлической группы

Сравнительная таблица характеристик разных систем теплого пола
