Инфракрасный теплый пол под плитку

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Руководство по монтажу инфракрасного тёплого пола

Все работы по монтажу плёночного тёплого пола следует начинать с подробного и тщательного пошагового плана работ, расчёта количества требуемых материалов.

Материалы и инструменты, необходимые для работы

1. Сам тёплый пол в требуемом количестве. Для укладки под плитку лучше подходит плёнка с карбоновыми нагревательными элементами. Биметаллические тёплые полы не рекомендуются для этой цели.
2. Теплоотражающая плёнка. Отражающая поверхность плёнки не должна быть электропроводящей.
3. Скотч.
4. Битумная изолента.
5. Монтажные электрические провода.
6. Соединительные клеммы.
7. Термореле с аварийной защитой.
8. Пластиковая армирующая сетка.
9. Полиэтиленовая плёнка.
10. Монтажные электрические инструменты: кусачки, пассатижи и т. п.
11. Мультиметр, индикаторная электрическая отвёртка.
12. Сухая смесь для самовыравнивающейся тонкой стяжки под плитку.
13. Клей для керамической плитки.
14. Инструменты для укладки плитки.
15. Измерительные инструменты: рулетка, метр, угольник.

Пошаговая инструкция

Схема стандартной установки

Принципиальная схема подключения ИПО

Укладка керамической плитки — тема другой статьи. Здесь же мы рассмотрим подготовку и монтаж системы инфракрасного тёплого пола.

Шаг 1. Основание необходимо тщательно вычистить, вымести весь мусор. На полу не должно оставаться случайных шурупов, камней, кусков арматуры или проволоки, других посторонних предметов.

Шаг 2. Перед укладкой необходимо составить подробный план помещения с предполагаемыми местами расстановки мебели, нарисовать на нём схему размещения плёнки тёплого пола. Наметить на бетонном основании раскладку тёплого пола, отступив около 40 см от стен.

Шаг 3. Уложить теплоотражающую плёнку, нарезав её необходимыми кусками.

Шаг 4. Все стыки теплоизолятора проклеить скотчем, приклеить его по краям к полу.

Шаг 5. Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона.

Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона

Между полосами плёночного пола следует оставить промежутки 5~10 мм. Полосы не должны ни в коем случае заходить друг на друга. По этим промежуткам рулоны тёплого пола нужно приклеить скотчем к фольгированной плёнке теплоизоляции. По краям ленты тёплого пола, где проходит медная шина, следует установить специальные клеммные зажимы в местах электрических соединений.

Шаг 6. Зажимы необходимо крепко обжать пассатижами или специальными электротехническими клещами. Выступы на клеммах должны продавить пластик, обеспечив надёжный контакт с медной полосой. Зачищенные концы монтажного провода нужно вставить в клеммы и тщательно их обжать.

Шаг 7. Необходимо выполнить параллельное электрическое соединение всех нарезанных кусков инфракрасного пола между собой. Кусочками битумной или специальной толстой изоленты заклеить клеммы с двух сторон, тщательно закрывая оголённые концы проводов и клеммы. Оставшиеся свободными оголённые концы медной шины также следует заизолировать.

Шаг 8. В месте предполагаемого выхода к терморегулятору подключить провода необходимой длины. Под плёнку тёплого пола на некотором расстоянии положить термодатчик с присоединённым к нему проводом. Сверху закрыть всё плотной полиэтиленовой плёнкой также приклеив её скотчем. Поверх неё раскатать пластиковую армосетку, так чтобы края её выходили за габариты тёплого пола для связки тонкой стяжки‑нивелировки с бетонным основанием пола.

Шаг 9. Приготовить раствор для тонкой стяжки. Выполнить стяжку под плитку, тщательно разровняв раствор слоем 8~10 мм. После того как он хорошо высохнет, сверху можно поклеить плитку обычным способом.

наливной пол

Плёночный пол — предмет достаточно нежный и требует бережного обращения во время выполнения всех работ. Обувь при работе лучше надеть с мягкими подошвами. После подключения зажимных клемм к ленте пола следует проверить тестером электрическое сопротивление каждого куска на отсутствие обрывов, затем сделать то же самое после выполнения электрического монтажа всех кусков в единую цепь.

Инфракрасный теплый пол под плитку

Тёплый дом — одно из условий счастливой семейной жизни. Правильно рассчитанная и выполненная система отопления — залог тепла и уюта в доме. Тёплые полы существенно повышают комфортность любого жилища, будь то небольшая квартира или загородный дом. При грамотно сделанном монтаже они долго и безопасно будут служить, радуя всех членов семьи уютной и тёплой домашней атмосферой.

Возможная оптимизация конструкции

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

• Отличная теплопроводность;
• Отсутствие швов и стыков;
• Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

1. С применением арматурной сетки:
2. сетка укладывается поверх полиэтилена;

затем производится заливка бетонного или самовыравнивающегося раствора;

• только после полного высыхания состава стелется плитка.
• С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.

Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.

Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные

Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

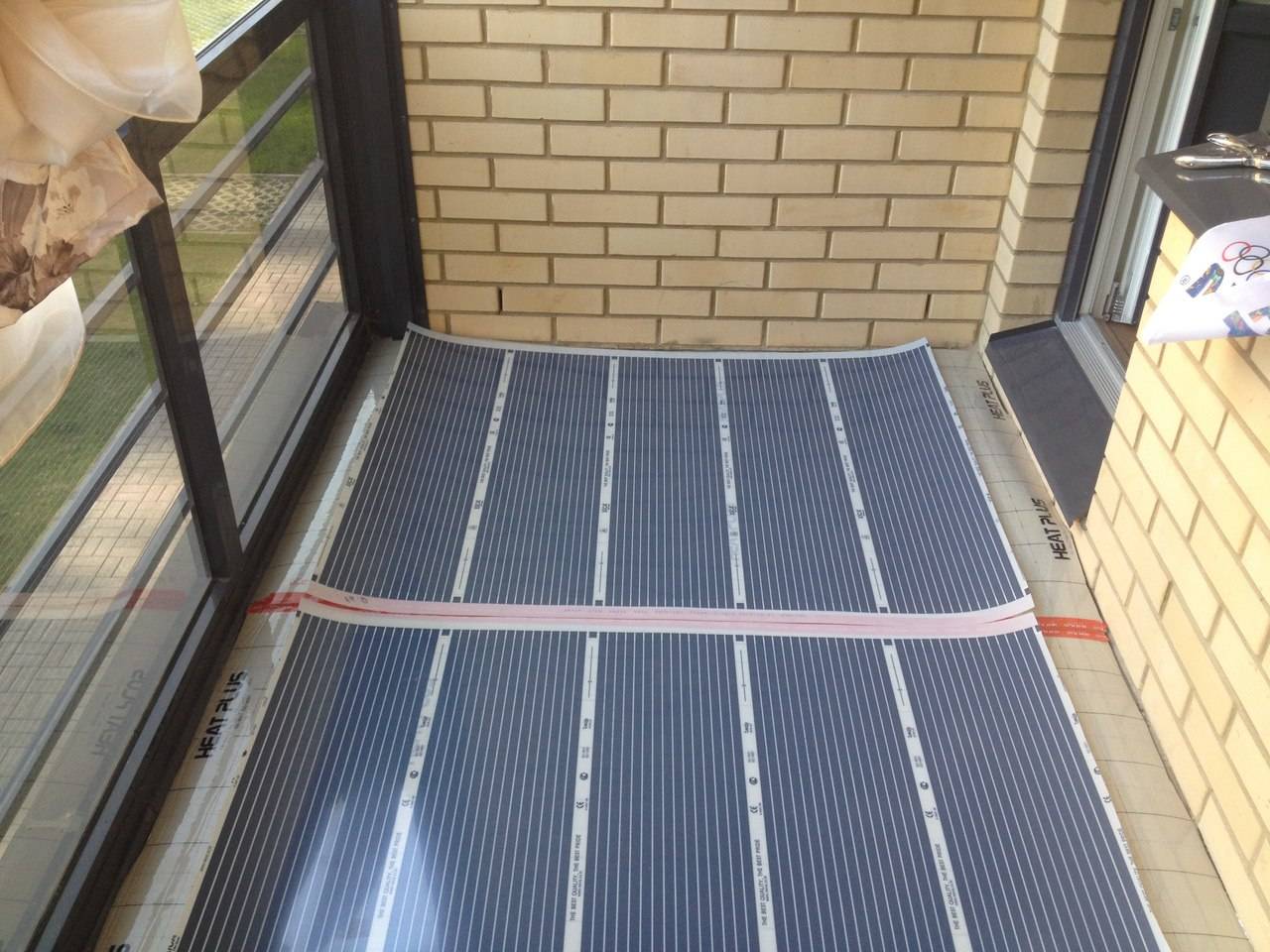

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Способы монтажа ИК покрытий под кафель

Существует две технологии монтажа инфракрасного пола под кафель: сухой и мокрый. Первый вариант подразумевает, что ИК пленка не будет контактировать с бетоном. Монтаж инфракрасного пола мокрым способом, это заливка бетона поверх нагревательных элементов. Рассмотрим как монтировать теплый пол каждым из способов подробнее.

          Сухой метод

Монтаж сухим методом осуществляется следующим образом:

1. Подготовка помещения. Для начала убираем весь мусор и пыль. Ямы, трещины и бугры необходимо выровнять и замазать. Если трещин много, можно сделать новую бетонную стяжку с помощью самовыравнивающихся смесей. Далее монтируем гидроизоляционную мембрану. Если используется гидроизоляционная мембрана, тогда места стыков обязательно герметизируются замазкой или широким скотчем. Мембрана монтируется внахлест на 12 см.
2. Теплоизоляция. Монтаж утеплителя важен, чтобы предотвратить утечку тепла. Для этого рекомендуется использовать утеплитель с фольгированной поверхностью, которые отталкивают до 90% тепла (изолон, пенофол и т. д.). Это поможет сделать утепление пола максимально эффективным.
3. Монтаж ИК-пленки. Следует помнить, что ИК-пленка имеет свои особенности, и для предотвращения сложностей во время эксплуатации все работы выполняются строго по инструкции, особенно соединение питающих проводов нагревательных элементов. Пленка укладывается аккуратно, на расстоянии минимум 10 см от стены. Между собой элементы обогревательной пленки тоже не должны соприкасаться. Для этого между ними обязательно оставляют зазор 5-7 см.
4. Монтаж защитного слоя. Это необходимо для защиты ИК пленки от механической нагрузки. В роли защитного слоя может выступать даже обычная полиэтиленовая пленка. Главное, чтобы материал не был слишком плотным — это может снизить эффективность обогрева пола.
5. Монтаж в виде прочных листов. Этот этап подразумевает монтаж прочного чернового пола на котором будет заливаться стяжка. Для этого часто используются листы гипсокартона, или ДСП панели. При монтаже стоит быть осторожным, чтобы не повредить ИК пленку.

Важно! Материалы из дерева менее предпочтительны. Они плохо передают тепло, а это приведет к значительным теплопотерям и снижению эффективности ИК-обогрева полов

1. Далее переходим к укладке кафеля, при этом используем классическую технологию. Монтаж осуществляется с помощью обычной клеящей смеси, которая наносится на плитку зубчатым шпателем. При укладке обязательно используем строительный уровень, чтобы плитка лежала ровно, и прорезиненный молоток.

Важно! Нельзя размещать ИК-пленку под мебелью. Это будет негативно сказываться как на самой мебели (она быстрее рассохнется), так и на нагревательные элементы, из-за плохой циркуляции воздуха

          Мокрый метод

            Этот способ лучше подходит для монтажа под плитку пленочного ИК обогревателя в плане экономии и простоты монтажа. Но в безопасности мокрый метод укладки сильно уступает из-за возможного контакта поверхности стяжки с нагревательными элементами.

Пошаговая инструкция укладки этим способом:

Подготовка полов аналогично с сухим методом.
Укладка утеплителя и ИК-пленки. Этот этап тоже проходит аналогично с сухим методом.
Монтаж защитной пленки. Для мокрого способа укладки, этот этап является самым важным, ведь именно это влияет на долговечность такого пола. Если раствор бетона попадает на нагревательные элементы, срок эксплуатации сокращается минимум на 30%. Выбираем плотную полиэтиленовую пленку и аккуратно укладываем ее поверх ИК-пленки. Защитный слой обязательно укладывается внахлест, зазор делаем минимум 15-20 см. Места соединения обязательно герметизируются широким скотчем. Для надежности многие укладывают пленку в несколько слоев.
Укладка армирующей сетки. Для этого используется сетка кладочная металлическая, или малярная стеклопластиковая. Монтаж армирования должен проводиться аккуратно, чтобы не повредить защитную пленку.
Заливка бетонной стяжки

Если стяжка будет толще 5-10 мм, КПД ИК-обогревателя резко снижается, поэтому важно делать слой в пределах этих размеров. Чтобы полы был ровнее, часто применяются самовыравниваемые готовые смеси.
Как только полы высохли, переходят к кладке керамической плитки

Процесс монтажа выполняется классическим способом.

Устройство ИК пола под плитку на полу в ванной

• незначительная толщина обогревательной пленки не оказывает существенного влияния на высоту помещения;
• самостоятельный монтаж отличается простотой и достаточно высокой скоростью, что объясняется выполнением соединений посредством обычных клеммных зажимов и полным отсутствием необходимости применять специальные крепежные элементы;
• аварийная ситуация вызывает отключение УЗО, но не сопровождается протечками, как в случае применения системы «тёплый водяной пол»;
• безопасное функционирование в автономном режиме с применением таймера и системы управления;
• высокий уровень отказоустойчивости, что обусловлено параллельным подсоединением всех тепловых элементов.

Однако нужно помнить, что ИК-полы обладают значительной чувствительностью к показателям теплопроводности финишного напольного покрытия, поэтому в условиях чрезмерного давления и нагрузки не исключены механические повреждения.

Использование инфракрасных полов позволяет добиться повышенной энергетической эффективности и максимально высокого теплового КПД по сравнению с другими электрическими видами системы «теплый пол».

Достоинства инфракрасного пола

Какими достоинствами обладает инфракрасный пол? Он идеально подходит для небольших помещений.

Перечислим основные плюсы:

• Длина инфракрасной волны составляет 5-20 микрометров — это означает, что она свободно проходит через плитку и нагревает не только поверхность пола и стяжку, но и стоящие на нем мебель и предметы.
• При обогреве пола инфракрасным излучением температуру в комнате можно смело снизить на 3-7 градусов по сравнению с традиционным радиаторным. К примеру, если вы привыкли, что у вас в комнате должно быть всегда 25 градусов, то при теплом полу смело можно держать 20. Вы будете абсолютно комфортно себя чувствовать, в комнате не пересохнет воздух, а затраты энергии упадут.

• Инфракрасный пол создает вторичную конвекцию, нагревая стоящие рядом предметы. За счет этого помещение прогревается быстрее и равномернее.
• В помещении не будет круговорота пыли, как при традиционном батарейном отоплении. Если в комнате стоят радиаторы, то они засасывают холодный воздух снизу, затем он прогревается и поднимается вверх, проходит под потолком и опускается вниз у противоположной стены. Как же само движется и пыль. Теплые полы действуют по другому принципу, поэтому пыль не будет постоянно подниматься в воздух.
• Электромагнитное излучение от пленки минимально — оно значительно слабее, чем у классических кабельных полов.

Также к достоинствам можно отнести ионизацию воздуха — в нем образуется в 2-3 раза больше отрицательных ионов. Специалисты утверждают, что ионы положительно влияют на здоровье человека.

Виды виниловых напольных покрытий для теплого пола

Оптимизация применения теплого пола — один из ключевых факторов развития виниловых напольных покрытий, в частности, появления каменно-полимерного SPC ламината и древесно-полимерной WPC плитки плотностью 2000 кг/м3 и 1050 кг/м3 соответственно. Подробно об эволюции виниловых полов и роли систем обогрева.

Каменный SPC ламинат

◈ Подробно об SPC ламинате.

SPC ламинат с теплопроводностью 0,18-0,25 Вт/(м*К) — наиболее приближенное к керамограниту напольное покрытие. Благодаря высокому содержанию в составе спрессованного камня (до 80% карбоната кальция) поверхность быстро и равномерно прогревается, практически без теплопотерь. Но при этом, благодаря связующему полимеру, пол гораздо медленнее остывает. Кроме того, с керамической плиткой нельзя использовать пленочный пол, а с SPC винилом — можно.

Только два бренда каменно-полимерной SPC плитки — Fargo, Stone Floor — допускают официально нагрев теплого пола до 40°С. Также есть коллекция Art Stone Armor с двумя термостабилизирующими слоями: интересно, что в презентации производитель заявляет 45°С, но в инструкциях неоднократно предупреждает о недопустимости перегрева выше 28°С.

Виниловая WPC плитка

◈ Подробно о WPC плитке.

WPC плитка с высоким содержанием древесной муки и со вспененной структурой также подходит для всех видов теплых полов, но плотность в 2 раза ниже, чем у SPC и минимальное содержание каменной крошки сильно увеличивает теплопотери, пол долго нагревается и при 40°С наблюдаются микрорасширения планок (см. ниже ).

Эластичный виниловый пол

◈ Подробно о кварцвиниловой плитке и ПВХ плитке.

Клеевая ПВХ или кварцвиниловая плитка совместима только со встраиваемыми системами: водяной и электрический обогрев до 28°С. Совместно с замковым способом укладки можно также использовать пленочные системы, однако, в качестве теплоизоляционной подложки необходимо использовать только упругие, рекомендованные для винила подстилочные материалы или фольгу (не рекомендуется производителями теплых полов).

Замковый кварц винил или замковая LVT плитка толщиной 3,5 мм и тоньше — плохой выбор для теплого пола любого типа: при нагреве замковые соединения размягчаются, что приводит к нарушению герметичности и целостности всего настила.

Rigid Vinyl покрытия

◈ Подробно о .

Замковое напольное покрытие с утолщенным виниловым слоем также совместимо с системами обогрева. Благодаря толщине от 5 мм Rigid Vinyl может использоваться с инфракрасным теплым полом и с повышенным нагревом поверхности. Как и для абсолютного большинства виниловых напольных покрытий, производители Rigid Vinyl также декларируют ограничение нагрева до 28°С.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев

Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола
