Инфракрасный теплый пол под плитку

Свойства пленки, ее достоинства и недостатки

• Легко устанавливается. Монтаж пленки не требует проведения дополнительных коммуникаций (например, водопровода). Отопительную систему можно начинать эксплуатировать сразу после установки. Владельцы инфракрасного теплого пола не сталкиваются с проблемами размораживания или прорывами трубопроводов. Монтаж производится поэтапно, то есть, инфракрасный пол можно укладывать в каждой комнате отдельно;

• Высокий уровень пожарной безопасности и абсолютная безвредность для здоровья человека. Работающий инфракрасный пол не сжигает кислород, сохраняя при этом в помещении естественный уровень влажности. Кроме этого, подобная технология не производит электромагнитных волн и не оставляет вредных продуктов сгорания в котле;
• Долговечность. Средний срок службы таких полов составляет около 30 лет. Многослойная карбоновая пленка отлично переносит сильное давление (обыкновенная термопленка не рассчитана на силовое механическое воздействие), механические повреждения и удары. Кроме этого, дорогостоящее инфракрасное полотно не боится воды и щелочных моющих средств.

Достоинства и недостатки:

• Пленочный теплый пол под плитку легко устанавливается и не требует применения специальных инструментов;
• Доступная цена (такой пол стоит 240–260 рублей/м²).

Пленочный теплый пол под плитку

Слабые стороны:

• Меньшая надежность (если сравнивать с кабельными системами);
• Дешевая пленка плохо переносит сильное давление и механические повреждения. Укрепить отопительную систему все же можно, однако, за качественные пленки со сплошным карбоновым покрытием придется отдать круглую сумму;

• Обычная пленка не предназначена для использования в бане или парилках.

Типы систем для обогрева пола

Поскольку плитка или керамогранит имеют хорошие показатели теплопроводности, то теплый пол под плитку может иметь любой способ питания. Какой будет — водяной, кабельный, плёночный будет зависеть, в частности, от следующих факторов:

• используется ли данная система как основной вид отопления или дополнительный;
• предполагается ли заливка бетонной стяжки;
• если да, то какой толщины;
• тип системы отопления в доме.

К примеру, для загородных домов целесообразнее будет остановить свой выбор на водяном варианте. Можно купить в Леруа Мерлен системы пленочного типа и утеплить полы в помещении, что называется «здесь и сейчас». Среди известных брендов можно отметить теплый пол Рехау, Калео под плитку и другие.

Водяные

В основе водяного отопления лежит система металлопластиковых труб, подключенная к отопительной — центральной либо автономной, по которым циркулирует горячая вода. При устройстве теплого водяного пола необходим точный расчет, так как межэтажные перекрытия в этом случае будут находиться под воздействием значительных нагрузок.

Трубы из металлопластика располагают на армирующей сетке с шагом в 100–300 мм, фиксируя пластиковыми хомутами. По линии прохождения деформационных швов на них одевают гофру. Начало и конец трубопровода должен находиться в коллекторе. До того как заливать стяжку вдоль стен помещают демпферную ленту, за счет которой компенсируются линейные деформации стяжки, вызванные перепадами температур. Обязательным этапом монтажа подобных систем являются гидравлические испытания, которые проводят до устройства чернового основания из бетона, причем толщина слоя должна составлять как минимум 30 мм.

Электрические

Системы отопления этого типа чаще используют как дополнительные к централизованной или автономной. Установка электрического теплого пола под плитку  имеет несколько вариантов исполнения:

• кабельные,
• из нагревательных матов,
• ИК пленочные.

Особенности каждой системы обусловлены используемым нагревательным элементом. Несмотря на то, что они призваны выполнять одну и ту же задачу, однако, в каждом варианте делается это по-разному.

Принцип работы в первом и втором случае тот же – это тепло, выделяемое на кабеле в процессе прохождения через него электрического тока, с той разницей, что в случае кабельного мы имеем дело с бухтой экранированного электрокабеля с одной или двумя жилами. Что же касается нагревательных мат, то они представляют собой тонкий кабель, заранее зафиксирован требуемым образом на стеклоткани.

Еще одной особенностью подобных систем считается расположение нагревательного элемента. Кабель расположен в объеме пола. Для этого его сначала размещают на черновом основании, затем заливают бетонной стяжкой. Таким образом, нагревание воздуха в помещении происходит за счет достаточно нагретого кабелем пола. Теплопотери можно уменьшить, грамотно утеплив пол и стены.

В итоге пол подымается до 8 см – определенный недостаток кабельных систем обогрева.

Принцип работы термомата несколько иной. Маты располагают прямо под финишным покрытием. Когда по ним пропускают ток, то плиточное покрытие сразу нагревается. Поскольку термоматы находятся в слое клея, каким фиксируют плитку, то высота пола практически не меняется. Маты под плитку можно укладывать без проведения ремонтных работ и заливки дополнительной стяжки.

Инфракрасная пленка реализует обогрев совсем иначе. ИК волны излучают токопроводящие дорожки, выполненные на пленке. За счет них обогревается не только поверхность покрытия и воздух, но  предметы в помещении. Аналогично термомату пленку укладывают на пол непосредственно под напольное покрытие.

Эффективность пленочного обогрева повышают, уложив теплоизоляцию с отражающим слоем.

Достоинства и недостатки плёночных полов

Пленочный теплый пол Основными преимуществами инфракрасных полов являются:

• малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
• простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
• отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
• функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
• высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
• на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
• долговечность;
• исключение какого‑либо обслуживания в процессе эксплуатации;
• достаточно низкая стоимость.

К недостаткам можно отнести следующие моменты:

• зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
• большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
• возможность механических повреждений при чрезмерных нагрузках и давлении.

инфракрасный теплый пол

Осуществление монтажа

https://youtube.com/watch?v=Enlhkv0WhQY

Для проведения монтажа инфракрасного теплого пола потребуется следующий инструмент:

• ножницы;
• нож;
• шпатель для клея;
• инструмент для штукатурных работ (шпатель, мастерок и т. д.);
• измерительный инструмент (металлическая линейка, рулетка, угольник);
• плоскогубцы;
• отвертка;
• кусачки;
• электрические приборы (омметр, тестер, индикаторная отвертка).

Пленочный пол под плитку можно уложить своими руками, но с соблюдением осторожности для исключения повреждения инфракрасного источника и подводящих проводов. Можно рекомендовать такой порядок работ:

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора

Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

1. Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора. Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
2. Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
3. Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
4. Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
5. Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
6. Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
7. Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
8. Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
9. Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

https://youtube.com/watch?v=3lMEuuRt-zg

Инфракрасный пол под плитку создает в помещении необходимое тепло и уют, причем не нарушая внешнего вида напольного покрытия. Монтаж его под плитку можно осуществить своими силами, для чего надо просто соблюдать инструкцию и аккуратность.

Тонкие нагревательные маты

Такой вариант теплого пола по своей конструкции больше относится к кабельному типу, чем к пленочному, но его выделяют в отдельную категорию. Тонкие маты состоят из двух слоев, где основа – это специальная сетка из термостойкого стекловолокна, а нагревательный элемент – кабель с маленьким сечением. Иногда с одной стороны добавляют еще и дополнительный экранизирующий слой, который повышает эффективность обогрева.

Выпускаются маты, как и стандартный пленочный пол, в рулонах. Особенность монтажа заключается в необходимости крепления на бетонную или другую стяжку – например, на плиточный клей.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Водяной теплый пол и плитка ПВХ

Одно из главных преимуществ этой модели заключается в минимальных показателях теплопотерь. Кроме того, она экологична, не создает электромагнитного излучения (в отличие от электрополов).

Чаще всего устанавливаются в частных домах, коттеджах, поскольку необходим монтаж нагревательного котла. В квартирах — потребуется гидравлическая совместимость с предустановленной теплообменной системой помещения.

Водяные модели требовательны к показателям теплопроводности финишных отделочных материалов. В этом контексте ПВХ-плитка – оптимальный вариант выбора.

К недостаткам можно отнести риск протечки, трудоемкий монтаж.

Виды виниловых напольных покрытий для теплого пола

Оптимизация применения теплого пола — один из ключевых факторов развития виниловых напольных покрытий, в частности, появления каменно-полимерного SPC ламината и древесно-полимерной WPC плитки плотностью 2000 кг/м3 и 1050 кг/м3 соответственно. Подробно об эволюции виниловых полов и роли систем обогрева.

Каменный SPC ламинат

◈ Подробно об SPC ламинате.

SPC ламинат с теплопроводностью 0,18-0,25 Вт/(м*К) — наиболее приближенное к керамограниту напольное покрытие. Благодаря высокому содержанию в составе спрессованного камня (до 80% карбоната кальция) поверхность быстро и равномерно прогревается, практически без теплопотерь. Но при этом, благодаря связующему полимеру, пол гораздо медленнее остывает. Кроме того, с керамической плиткой нельзя использовать пленочный пол, а с SPC винилом — можно.

Только два бренда каменно-полимерной SPC плитки — Fargo, Stone Floor — допускают официально нагрев теплого пола до 40°С. Также есть коллекция Art Stone Armor с двумя термостабилизирующими слоями: интересно, что в презентации производитель заявляет 45°С, но в инструкциях неоднократно предупреждает о недопустимости перегрева выше 28°С.

Виниловая WPC плитка

◈ Подробно о WPC плитке.

WPC плитка с высоким содержанием древесной муки и со вспененной структурой также подходит для всех видов теплых полов, но плотность в 2 раза ниже, чем у SPC и минимальное содержание каменной крошки сильно увеличивает теплопотери, пол долго нагревается и при 40°С наблюдаются микрорасширения планок (см. ниже ).

Эластичный виниловый пол

◈ Подробно о кварцвиниловой плитке и ПВХ плитке.

Клеевая ПВХ или кварцвиниловая плитка совместима только со встраиваемыми системами: водяной и электрический обогрев до 28°С. Совместно с замковым способом укладки можно также использовать пленочные системы, однако, в качестве теплоизоляционной подложки необходимо использовать только упругие, рекомендованные для винила подстилочные материалы или фольгу (не рекомендуется производителями теплых полов).

Замковый кварц винил или замковая LVT плитка толщиной 3,5 мм и тоньше — плохой выбор для теплого пола любого типа: при нагреве замковые соединения размягчаются, что приводит к нарушению герметичности и целостности всего настила.

Rigid Vinyl покрытия

◈ Подробно о .

Замковое напольное покрытие с утолщенным виниловым слоем также совместимо с системами обогрева. Благодаря толщине от 5 мм Rigid Vinyl может использоваться с инфракрасным теплым полом и с повышенным нагревом поверхности. Как и для абсолютного большинства виниловых напольных покрытий, производители Rigid Vinyl также декларируют ограничение нагрева до 28°С.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

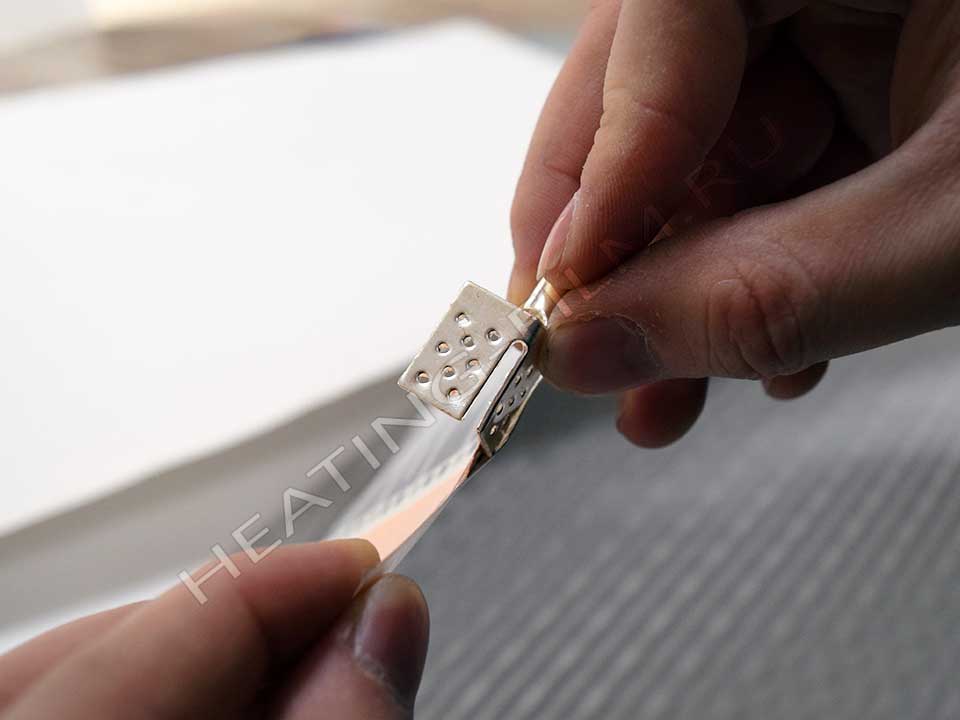

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

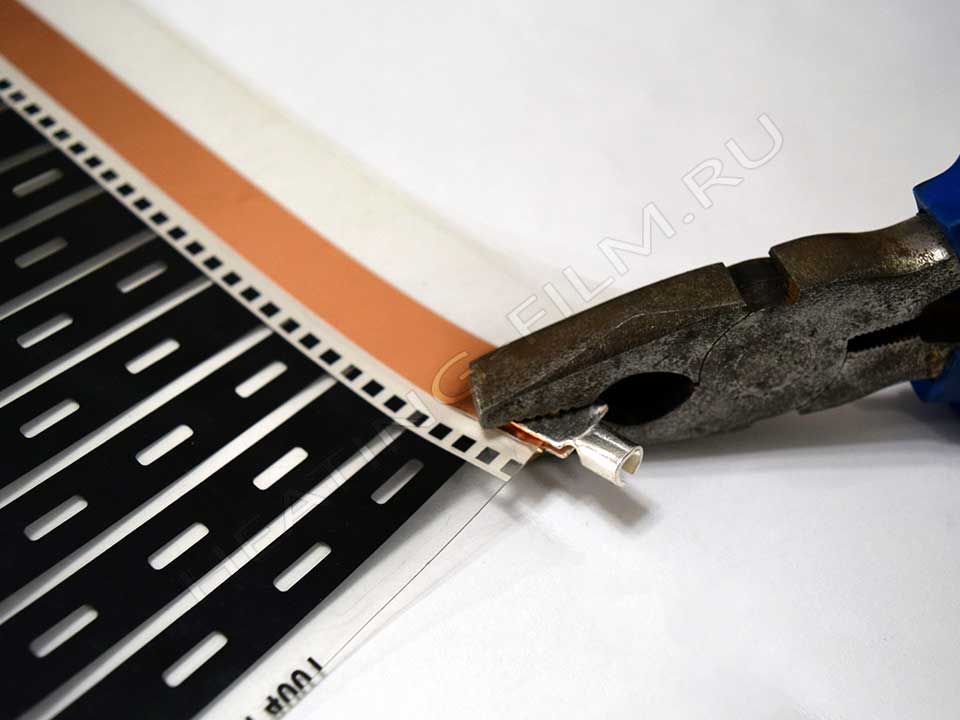

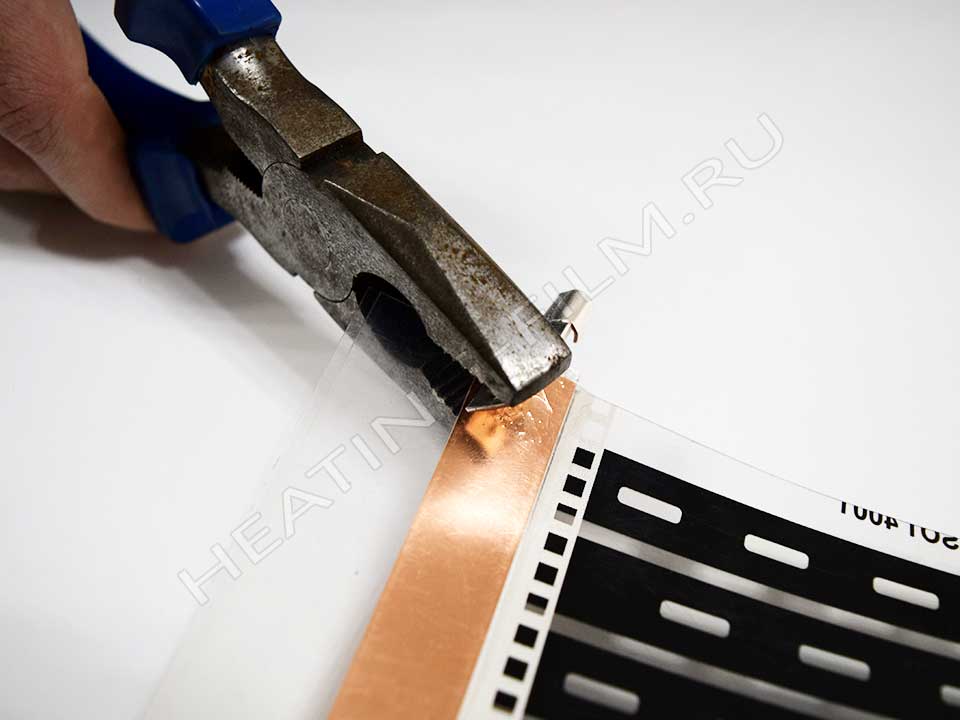

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

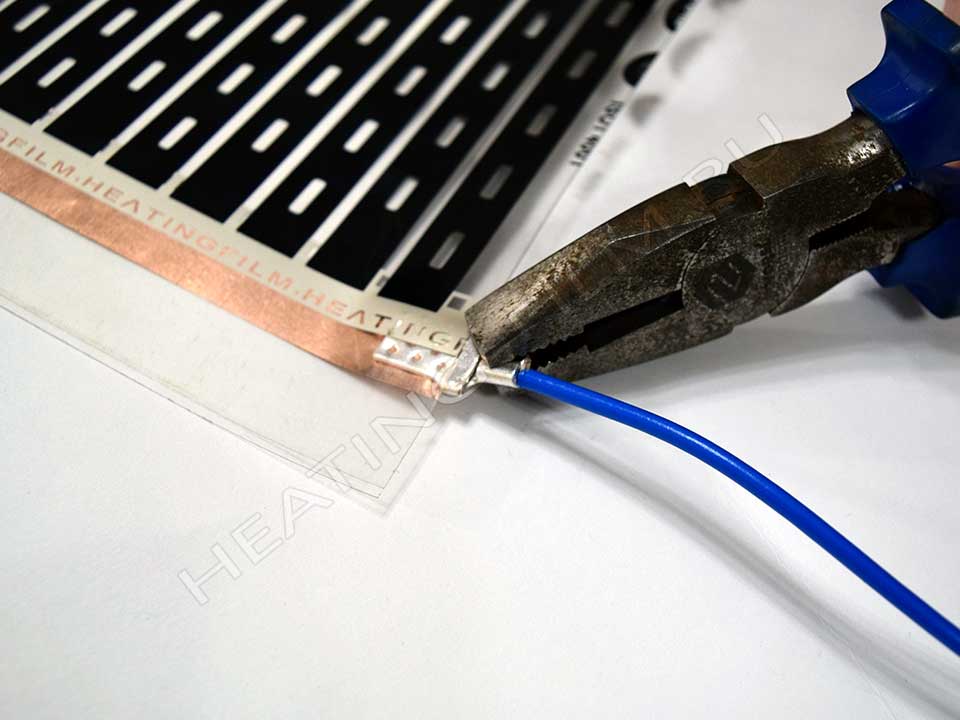

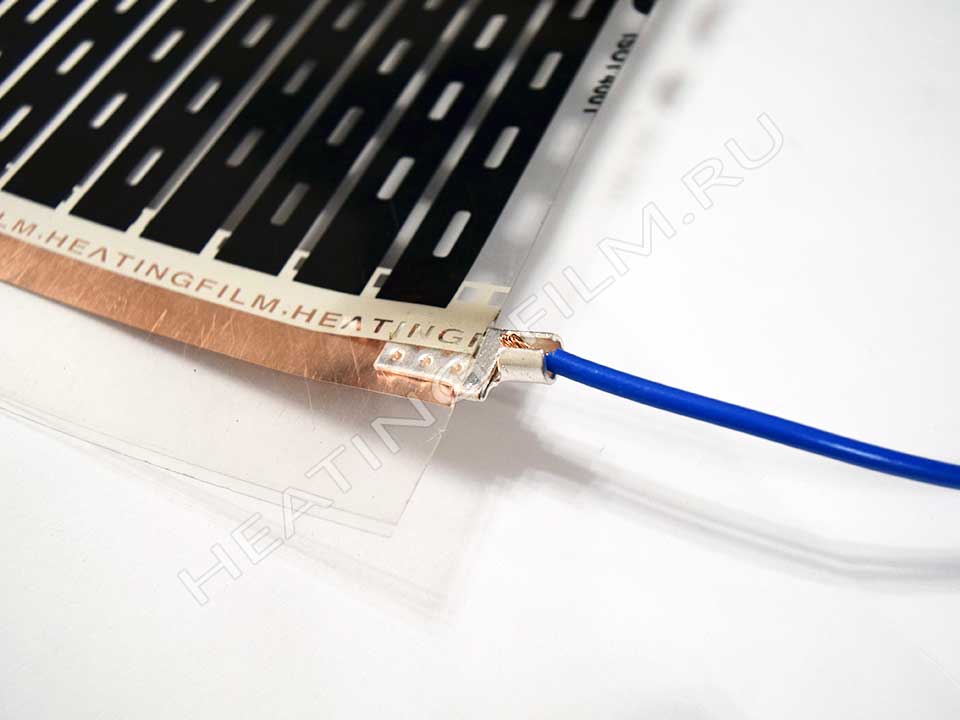

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

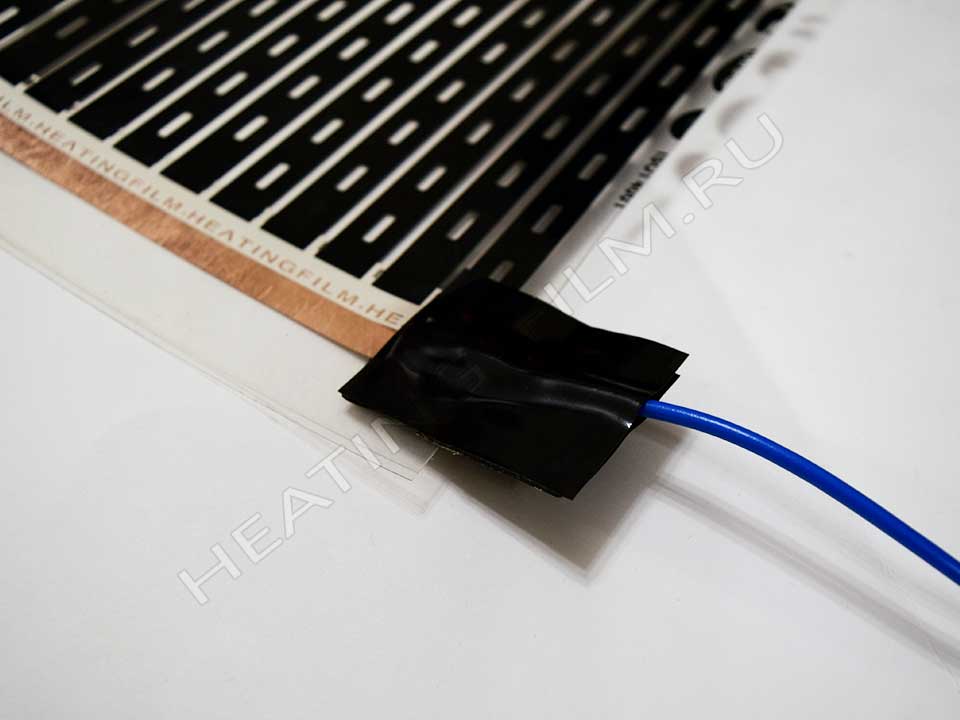

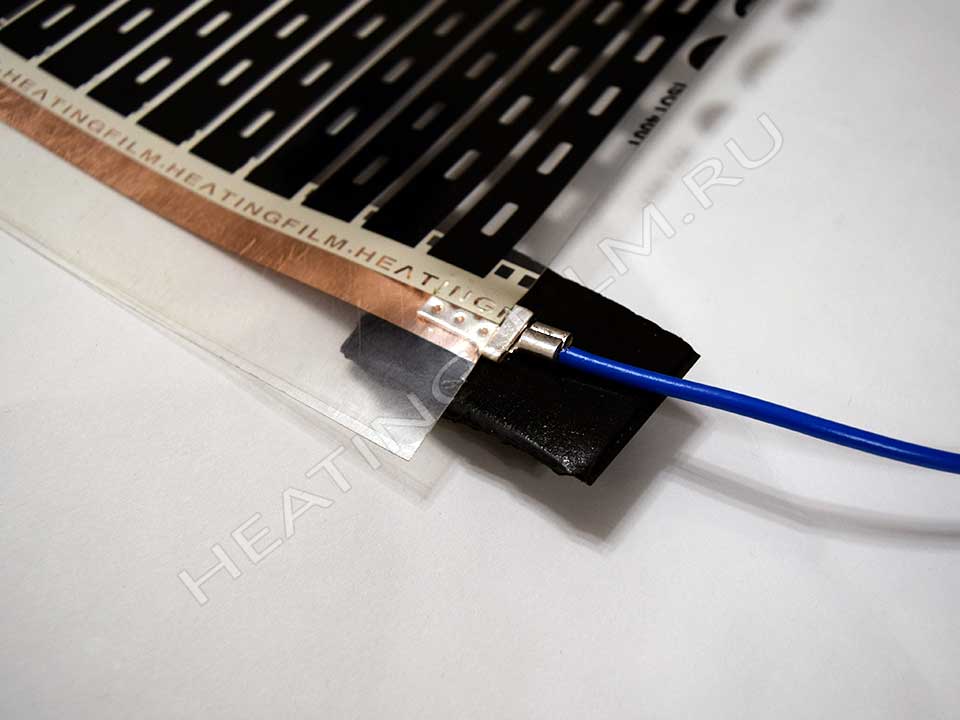

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

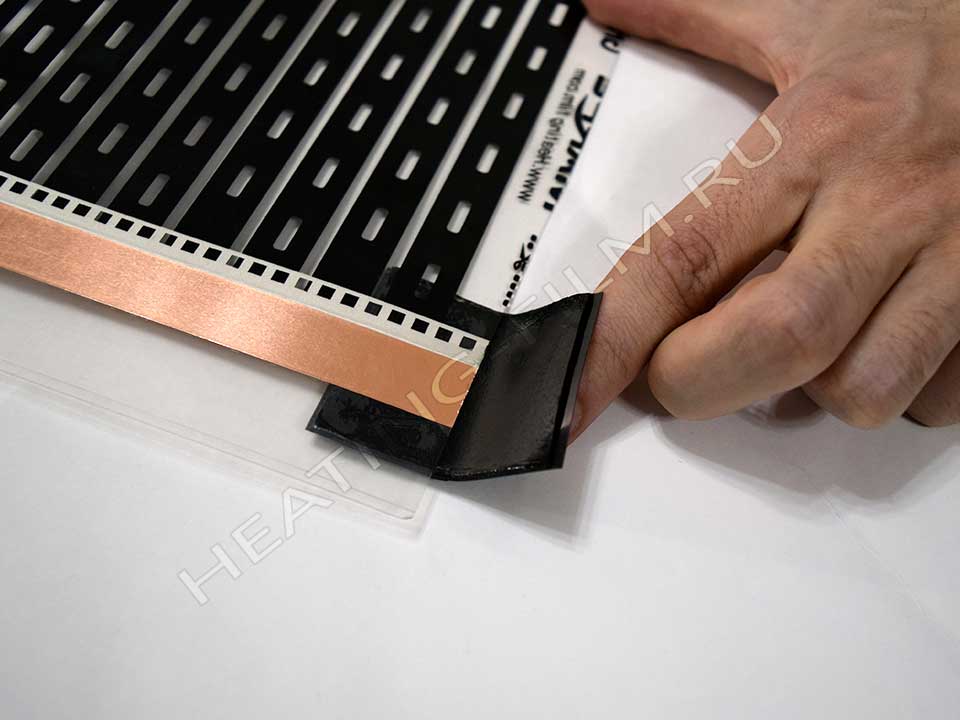

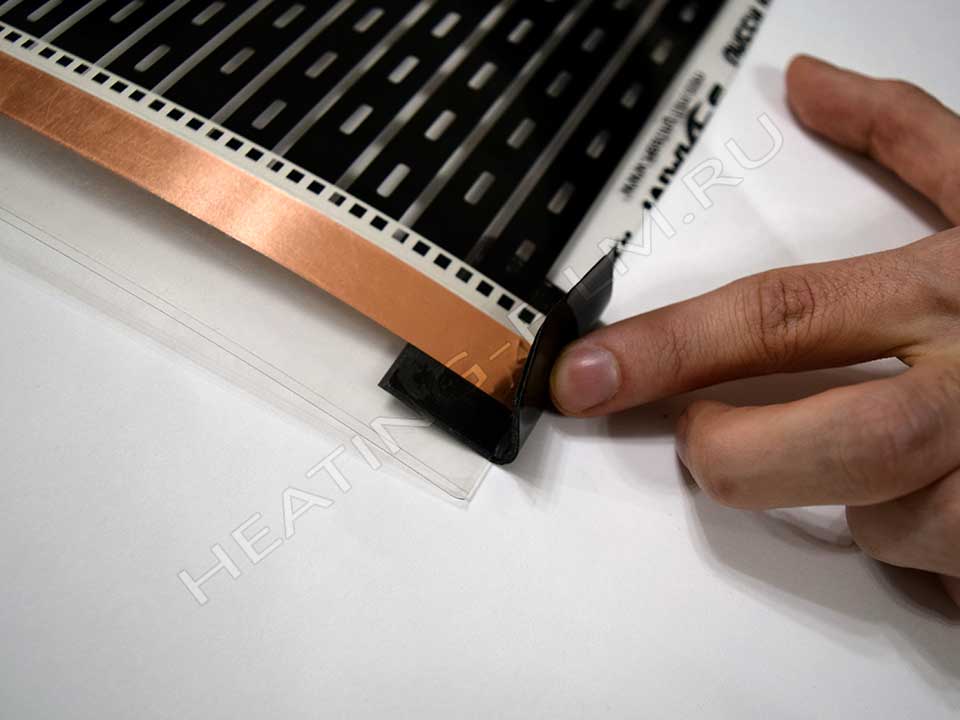

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

Подключение к терморегулятору и электричеству

ИК-пленка и терморегулятор соединяются проводом, жилы которого подключаются к контактам посредством клипс или обжимных муфт. Другой такой же провод прокладывается к распределительному электрощиту, где подключается к сети через автоматический выключатель и УЗО с уставкой дифтока 30 мА.

Сечение жил проводов подбирают в зависимости от мощности, потребляемой ИК-излучателями:

• до 2 кВт: можно применить алюминиевый провод с сечением 1,5 кв. мм;
• до 3,5 кВт: медный от 1,5 кв. мм или алюминиевый от 2,5 кв. мм;
• до 5,5 кВт: медный от 2,5 кв. мм или ал-й от 4 кв. мм;
• до 7 кВт: медный от 4 кв. мм или ал-й от 6 кв. мм;
• до 9 кВт: медный от 6 кв. мм.

Подключение терморегулятора

Вот как осуществляется подключение:

1. Сначала нужно установить на медную шину по центру клеммный зажим, заведя его под пленку.
2. Затем его фиксируют путем обжатия электротехническими клещами или плоскогубцами. При этом имеющиеся выступы должны плотно прижаться к шине, обеспечив электроконтакт.
3. Далее в клемме зажима опять же путем обжатия фиксируется провод.

Перед подключением концы жил и клеммы нужно зачистить острым ножом на длину примерно в 5 – 9 мм.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого пола

Электрический инфракрасный теплый пол

Принципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

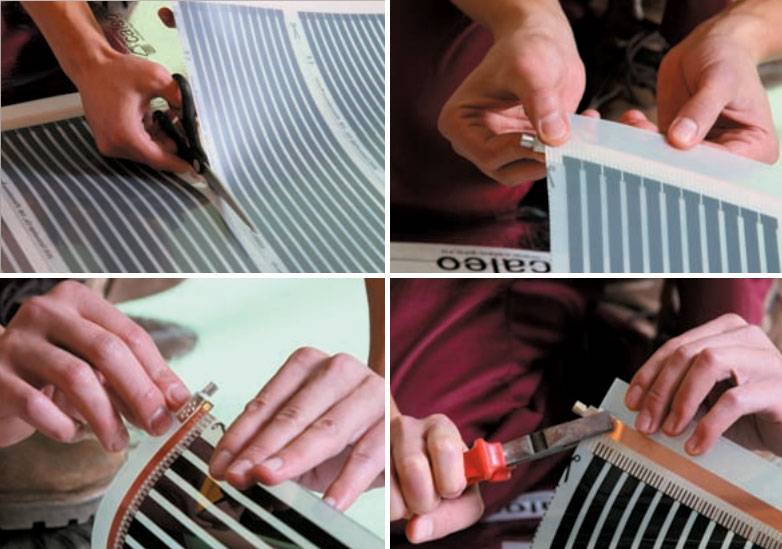

Резка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК пола

Теплый пол

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

На заметку! Из-за необходимости заливки стяжки высота потолков в помещении снижается минимум на 7-10 см. Также водяные полы не всегда можно обустраиваться в квартирах, расположенных в домах старого фонда, из-за невозможности подключения к системе централизованного отопления (нагрузка на нее будет слишком велика).

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Этапы монтажа

Подготовка

Нельзя укладывать нагревательные элементы под низкую мебель. Над полом должна осуществляться хорошая вентиляция и оставаться зазор минимум 3 см.

Чтобы направить тепловую энергию вверх и снизить расход электричества, под нагревательным элементом должна быть уложена теплоотражающая изоляция. Можно использовать материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой, но запрещено использовать изоляцию на основе алюминиевой фольги, так как она разъедается со временем.

Общая схема подключения к сети

• Заранее выберите место установки терморегулятора на стене и подведите туда проводку.
• Определите зоны, на которых будет лежать пленочный теплый пол.
• Подготовьте чистое и ровное основание.
• Уложите теплоотражающий материал на пол. Лучше всего уложить его на всю площадь комнаты, а не только под пленку, чтобы не создавать лишних неровностей. Закрепите его с помощью скотча к основанию и проклейте стыки.

Монтаж термопленки

Раскатайте рулон термопленки на полу. По специально отмеченным линиям или между черных кремниевых полосок можно отрезать рулон под нужные размеры. Медные контакты должны лежать стороной вниз.

Пленку лучше разрезать отрезками максимально допустимой длины, чтобы снизить количество контактов. Для снижения расхода проводов, контакты пленки должны выходить в сторону терморегулятора.

• Закрепите на медную полосу зажим. Одна его сторона должна находиться внутри термопленки, а вторая – снаружи поверх медной полосы. Для фиксации зажмите его пассатижами.
• Заклейте линии разреза битумной изоляцией. Если отрез делался не по специальным линиям, нужно изолировать всю сторону полностью.
• Зафиксируйте термопленку с помощью скотча, чтобы она случайно не сдвинулась.

Установка контактного зажима

Подключение

• Установите терморегулятор на стену. Лучше всего монтировать его в доступном месте рядом с розеткой или выключателем.
• Уложите провода от нагревательных элементов к терморегулятору согласно схеме подключения. Провода должны идти вдоль одной стены, желательно под плинтусом, в штробе или пластиковом коробе.
• Чтобы провода не создавали неровностей, вырежете под них канавку в теплоотражающей изоляции.
• Для подключения провода к зажимам на нагревательных матах, нужно срезать изоляцию на его кончике. Вставьте его в контактный зажим и зажмите его с помощью пассатижей. Убедитесь, что провод хорошо зафиксирован и не выдергивается.
• В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу.

Подключение проводов к плёнке

• Вторые концы проводов подключите к терморегулятору. Схема подключения зависит от конкретной модели, и указана в инструкции.

• Установите выносной датчик температуры и подключите его к терморегулятору. Его головка устанавливается снизу к черной кремниевой полосе нагревательных элементов с помощью битумной изоляции. В месте его установки в отражающей изоляции делается вырез, чтобы избежать появления бугра.

  Чтобы при поломке датчика его можно было легко заменить, нужно укладывать его по полу и стенам в штробе внутри гофры.

• Если у вас отсутствует опыт электромонтажных работ, то подключение терморегулятора к сети нужно доверить профессиональному мастеру. Если пленочный теплый пол потребляет в сумме более 2 кВт, рекомендуется подключать его через отдельный автомат.
• После подключения нужно проверить каждую нагревательную полосу на работоспособность при температуре не более 30 градусов.
• Если все работает отлично – сверху укладывается гидроизоляция из полиэтиленовой пленки для дополнительной защиты.

Укладка плитки

Далее есть два способа уложить плитку на плёнку.

Способы укладки плитки на пленку

Первый – поверх полиэтиленовой гидроизоляции закрепляется штукатурная (малярная) сетка для увеличения сцепления. На неё заливается стяжка или наливная самонивелирующаяся смесь толщиной 8-10 мм.
Второй – поверх гидроизоляции пол обшивается ГВЛ (гипсоволокнистые листы). Они крепятся к основанию на саморезы между полос нагревательных элементов

Делать это нужно очень осторожно, чтобы не повредить их отступайте минимум 6-10 мм. Если площадь небольшая, то можно вначале закрепить пленку к изнаночной стороне ГВЛ, а потом уложить его на пол.
