Кабель для теплого пола своими руками

Толщина стяжки над греющим кабелем

Чуть выше я пояснил, зачем под нагревательным кабелем нужен отражающий утеплитель. Однако, это не единственная важная вещь для эффективной работы электрического теплого пола. Огромное значение имеет слой, укрывающий греющий кабель. Поясняю.

Представьте, у вас есть лист железа и камень. Теперь представьте, вы одновременно нагреваете лист железа и камень в костре. Потом достаете их из костра и пытаетесь согреться. Что дольше и лучше будет вас обогревать? Правильно, камень.

Именно поэтому, максимальной эффективности кабельного теплого пола его (кабель) нужно укрывать слоем цементной стяжки. Менее эффективны теплые полы под плиткой. Однако их эффективность повышается, если использовать не керамическую плитку, керамогранит или натуральный камень.

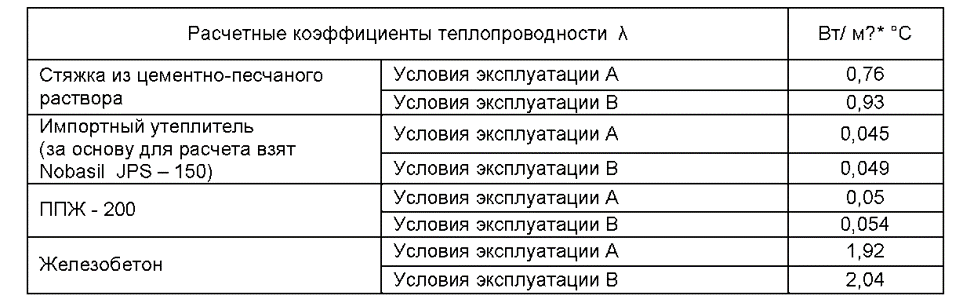

Для выбора толщины стяжки над греющим кабелем теплого пола, предлагаю еще одну таблицу.

Монтаж нагревательных элементов в стяжку

Универсальный способ, подходит для любых типов помещений, кроме деревянных перекрытий. Принципиально есть два способа: на черновую поверхность (заливка новой стяжки), либо вместо существующей.

Если стяжка есть, и вы планируете залить новую, следует удалить старый цемент. Это непростая задача, но при использовании нормального инструмента, вполне осуществимая.

Если выровнять поверхность таким образом не получается, делается черновая стяжка высотой не более 1 см. Иначе, на неровную поверхность невозможно будет уложить гидро- и тепло- изоляцию.

Полученный бутерброд хорошо видно на иллюстрации.

В зависимости от типа помещения, расположенного под вами, выбираем тепловой барьер.

  • Вариант 1: Под вами отапливаемое помещение, ваша система «теплый пол» устанавливается в дополнение к обычным радиаторам отопления. В этом случае целесообразно уложить металлизированный утеплитель: вспененный полистирол, сверху фольга. В этом случае вы сохраните тепло от штатной системы, и дополните его отражением от электронагревателей.
  • Вариант 2: Снизу по-прежнему тепло, ваш электрический пол — единственно возможный источник обогрева. Укладываются пенополистирол в виде листов толщиной 20–30 мм. Это нужно для того, чтобы не делиться вашим теплом с соседями снизу.
  • Вариант 3: Первый этаж частного домовладения, либо балкон (лоджия). Для защиты от уличного холода потребуются жесткие плиты утеплителя толщиной 100 мм. Если материал относительно мягкий, либо вы планируете уменьшить толщину стяжки, можно воспользоваться армирующей сеткой.А дальше классика: маячки, выравнивание стяжки с помощью правила. Кабель системы теплого пола должен оставаться в толще стяжки, а не лежать на арматуре, прижатый слоем бетона.Если не получается зафиксировать тепломаты (или термокабель) на заданном расстоянии от чернового слоя, стяжку можно выполнить в виде сэндвича. Допустим, вы запланировали толщину 50 мм. Укладываете стяжку (или заливаете жидкий самовыравнивающий пол) на толщину 20 мм. Даете 2–3 суток на схватывание. Затем прямо на ровный слой укладываете тепло элементы, и заливаете (укладываете) второй слой стяжки.

    То же самое касается и монтажа финишного покрытия. Полное время высыхания стяжки (с учетом освобождение от влаги) не меньше одного месяца. Если дать тепло в толщину влажного бетона, он неизбежно растрескается. На балконе этот срок может быть увеличен, особенно при укладке в холодное время года.

Схема теплого электрического пола

Системы теплого пола электрического значительно проще водяных. Функцию управления берет на себя регулятор. На нем выставляется нужная температура, и по сигналам термодатчика происходит подача и отключение напряжения к нагревательным элементам.

Схема системы теплого электрического пола

Монтаж в слой стяжки

В стяжку могут монтироваться кабели, кабельные маты и стержневой инфракрасный теплый пол. Перед укладкой и после следует проверить сопротивление греющих элементов и сравнить его с паспортным. Допустимой величиной считается различие в 10 %. Укладка производится преимущественно змейкой (рис. ниже).

Укладка одножильного и двухжильного кабелей теплого пола: 1 – греющий кабель; 2 – силовой кабель; 3 – соединительная муфта; 4 – провод термодатчика; 5 – термодатчик

У саморегулирующегося кабеля не нужно замыкать проводники между собой на конце, поскольку ток течет в поперечном направлении через полупроводниковую матрицу, расположенную между ними.

Подготовка для разных систем теплых полов одинаковая:

  • Сначала стены помещения оклеиваются внизу по периметру демпферной лентой.
  • Затем укладывается гидроизолирующая пленка, а на нее – теплоизоляция. Если снизу расположено отапливаемое помещение, достаточно толщины 3-4 мм. На первом этаже толщина плит утеплителя берется до 50 мм.
  • Стыки закрываются монтажным скотчем.
  • Кабель фиксируется специальными зажимами.
  • Шаг витков составляет 8-15 см и выбирается согласно расчетам.
  • От стен делается отступ около 10 см, а от труб – до 15 см.
  • Соединение с силовым кабелем производится с помощью муфты и размещается в зоне стяжки.
  • Температурный датчик следует положить в гофре между витками кабеля.
  • Кабель заливается слоем стяжки.
  • При этом контролируется отсутствие пустот, иначе может произойти локальный перегрев нагревателя. Для повышения пластичности в цемент добавляют 1 кг клея ПВА на мешок.
  • Для отделки под плитку делается дополнительная финишная заливка выравнивающей стяжки.

Монтаж в слой плиточного клея

Можно размещать теплый пол под устройство кафельной кладки в слое плиточного клея. Меньше всего проблем существует с тем, как уложить теплый пол из кабельного мата. Он представляет собой резистивный одножильный кабель, прикрепленный к полотну армирующей сетки змейкой. Небольшая толщина нагревательного мата позволяет монтировать его в слой плиточного клея. В результате слой «пирога» составляет 30 мм.

Теплый пол под плитку

Подготовка основания производится так же, как перед монтажом кабельного теплого пола. Здесь часто применяют заливку выравнивающей стяжки, поскольку под плитку требуется ровная поверхность.

Поверхность основания размечают с учетом отступов. Маты раскатывают по основанию от места расположения терморегулятора. На поворотах армирующую сетку разрезают, а провод поворачивают в нужном направлении.

После укладки и подключений к терморегулятору измеряется сопротивление кабеля и сравнивается с паспортным. Затем подается питание и в течение 1 мин проверяется работоспособность системы.

Клей укладывается тщательно и небольшими порциями, чтобы не было полостей. Слой должен полностью накрывать нагревательный мат. Сверху кладется керамическая плитка, которую слегка вдавливают в раствор. Толщина слоя составляет 8-10 мм.

После полного высыхания клея можно включать напольный обогрев.

Монтаж инфракрасного пленочного теплого пола

Перед монтажом составляется план расположения полос термопленки, соединений и датчиков. Теплоизоляция укладывается на всю площадь помещения, а термопленка – только в места подогрева.

Под терморегулятор и датчик заранее находятся и отмечаются места их расположения. Если прибор встроенного типа, под него и под кабели следует проштробить места их размещения.

Термопленка укладывается на чистое и ровное основание сверху слоя теплоизоляции. При необходимости ее разрезают по специальным линиям или посередине между поперечными полосами нагревателя. К основанию и между собой пленка крепится термоскотчем. Нахлест полосок друг на друга не допускается.

Схема укладки и подключения инфракрасного пленочного пола

Соединения производятся с помощью клемм. Силовые провода утапливаются в канавках, вырезанных в слое утеплителя. Датчик соединяется с термопленкой скотчем и размещается в углублении.

Уложенный теплый пол закрывается сверху полиэтиленовой пленкой и фанерой, а затем делается финишное покрытие: линолеум, ламинат, ковролин.

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

  • максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
  • небольшое потребление электричества;
  • экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

  • ненагреваемый кабель сначала подключают к регулятору температуры;
  • основную длину провода располагают под полом в виде «змейки»;
  • второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

  • провода легко укладывать, они не требуют возврата второго конца;
  • есть возможность проложить теплоканал самой разной сложности;
  • коммутация к терморегулятору происходит с одной стороны;
  • напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Нюансы обустройства кабельного обогрева пола

В случае повреждения любого греющего провода система утрачивает свою функциональность. По этой причине теплый пол, устроенный с использованием кабелей, укладывают в стяжку. При этом ее толщина подбирается так, чтобы высокая нагрузка от цементного слоя не повредила проводку, находящуюся под ним.

Кроме этого, слишком толстая стяжка в данном случае сильно снизит эффективность отопительной системы, сделав ее инерционной. Большей толщины слой может доставить немало неприятностей, так как пол не будет нагреваться даже, когда мощность выставлена на максимум.

Особенно это касается резистивных кабелей. Поэтому, когда обустраивается система проводного теплого пола, в первую очередь нужно установить термостат.

Прежде всего, необходимо измерить сопротивление и изоляцию провода. Поскольку к каждой бухте прилагается паспорт, в котором указывают технические характеристики
кабеля для теплого пола, нужно показатели, полученные в ходе измерений, сравнить с данными в документе. Если отклонения не превышают 10%, тогда можно продолжить монтажные работы.

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчет мощности нагревательного шнура (нагревательный кабель из углерода)

Watch this video on YouTube

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Теплые электрические полы в разных типах помещений

Теплый пол в ванной комнате.

Ванная комната считается наиболее популярным местом для установки системы «теплый пол».

Чаще всего в роли напольного покрытия выступает плитка или керамогранит, из-за которого пол становится холодным. Поэтому только с помощью теплых полов можно легко устранить эту проблему.

Керамическая плитка, обладая высокой теплопроводностью, прекрасно пропускает тепло от системы нагрева.

Для монтажа системы подходят как одножильные, так и двухжильные нагревательные секции. Они укладываются в слой бетонной стяжки. Также можно установить тонкие нагревательные маты, не требующие стяжки, которые укладываются сразу под керамическую плитку.

Теплый пол на кухне.

В последнее время большой популярностью в качестве напольного покрытия на кухне стала пользоваться керамическая плитка или керамогранит (особенно выполненные под фактуру натурального дерева).

Для достижения наибольшего комфорта в таких случаях также рекомендуется использовать систему «теплый пол».

Нередкими стали и случаи полного отказа от водяного отопления на кухне в пользу данной системы.

Обычно установочная мощность на 1 м2 на кухне составляет 110-130 Вт (при условии, что присутствует еще и центральное отопление), а в случае, когда теплый пол является единственной системой отопления, — 180-200 Вт.

Для монтажа системы «теплый пол» на кухне подходят как одножильные, так и двухжильные нагревательные секции.

Теплый пол в прихожей.

В прихожей систему «теплый пол» устанавливают, как правило, для быстрого устранения влаги от мокрой обуви.

Обычно установочная мощность на 1 м2 составляет 120-140 Вт. Нагревательные секции для пола в прихожей ничем не отличаются от тех, которые устанавливают на кухне.

Теплый пол на балконе и лоджии.

Если имеется возможность, многие люди стараются объединить балкон или лоджию с общей площадью квартиры. Нередко их переоборудуют в небольшой кабинет, утеплив данное помещение.

В таком случае не обойтись без устройства теплого пола. Но при его установке не следует забывать о том, что необходимы также теплые рамы со стеклопакетами и утепление внешних стен. Тогда температура зимой внутри помещения не будет опускаться ниже 18 °С.

В качестве основного нагревательного элемента на балконе или лоджии можно использовать инфракрасный пленочный теплый пол. Его преимущества по сравнению с другими системами отопления очевидны. Он наиболее экономичен в плане потребления электроэнергии. Такой пол выделяет тепло, не сжигая воздух. Есть возможность контролировать температуру с помощью терморегуляторов.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

3 этап – подбор оборудования и материалов

Система электрический теплый пол включает в себя:

  • нагревательный кабель;
  • провода соединительные;
  • регулятор, датчик температуры;
  • система защиты (устройства защитного отключения);
  • кабель для заземления (медный);
  • прочий материал: крепления, дюбель-гвоздь, демпферная лента,
    мел (для разметки).

Инструмент для работы используется стандартный: молоток,
зубило, перфоратор, ножницы по металлу, рулетка, отвертки.

Виды нагревательного кабеля для теплого пола

Выбор нагревательного кабеля имеет определяющее значение,
поэтому следует знать, что для монтажа используются такие его виды:

резистивный кабель. Нагревательным элементом выступает жила,
отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток,
движущийся по кабелю, преобразуется в тепловую энергию;

саморегулирующийся кабель. В этом случае обогрев происходит
за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в
том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и
более длинный период эксплуатации.

Альтернативные способы подогрева

Если по каким-либо причинам расположение кабелей невозможно, то дом можно обустроить электрическими матами. Такие нагревательные приборы очень удобны для обустройства тёплых полов, при этом они требуют минимальных финансовых затрат. Если стоимость одного метра саморегулирующегося провода находится в пределах 5-10 долларов, то электрические маты стоят значительно дешевле, а их эффективность не уступает теплокабелю.

На рынке можно встретить карбоновые и кабельные маты. Они отличаются между собой техническими параметрами, способом монтажа, материалом производства и принципом работы. Похожи друг на друга они только внешне. Каждый из матов представляет собой длинную тонкую дорожку, которая легко скручивается в рулончик.

Кабельные маты

Если внимательно рассмотреть, как устроен кабельный мат, то можно понять, что это, по сути, одножильный кабель. Разница заключается только в том, что он закреплен на специальной сетке по типу «змейки». Между каждым витком выдержано необходимое расстояние. Подобного рода нагреватель наилучшим образом подойдёт под плиточные покрытия, поскольку вся его толщина не превышает 3 см.

Такой нагревательный мат помещают на пол. Область под ним должна быть без бугров и мусора. Это требование связано с тем, что фиксация мата происходит через специальную клеевую основу, расположенную с нижней стороны мата. Рулон раскатывают, начиная с регулятора температуры. Когда необходимо повернуть мат, допускается надрезание армирующей сетки, провод при этом ни в коем случае трогать нельзя. Его можно только повернуть под необходимым углом.

После этого монтируют регулятор температуры, прокладывают провода и клеят основу. Затем проводят проверку системы на работоспособность, после чего клеят пленку к полу и покрывают его плиткой или ламинатом.

Карбоновый вариант

Карбоновый мат предполагает наличие стержневых греющих элементов, соединенных между собой по типу верёвочной лестницы. Они имеют специальные покрытия, которые при прохождении по ним электрического напряжения дают возможность выделять инфракрасное излучение, представляющее собой тепловую энергию.

Каждый элемент этой цепи работает самостоятельно и не испытывает влияния других стержней. Несомненное преимущество этой системы в том, что если один из элементов вышел из строя, на работу остальных это не повлияет. Кроме того, такое устройство, как и саморегулирующийся кабель для теплых полов, способно автономно отслеживать внешнюю температуру на обстановку и адекватно реагировать на неё. При этом стоимость таких приборов намного дешевле, а срок службы ничуть не меньше.

Существует много вариантов, позволяющих организовать электрический подогрев напольного покрытия. Разумеется, в каждом случае выбор греющего элемента происходит в индивидуальном режиме с учетом особенностей пола, его внешнего покрытия, сложности установки системы и финансовых возможностей.

Способы укладки системы «теплый пол»

  1. Монтаж в толстую полноценную стяжку. Самый дорогостоящий способ, подразумевающий проведение полноценного ремонта в помещении. Он же самый надежный, с точки зрения эксплуатации. Применяется на любых объектах, кроме домов с деревянными перекрытиями.
  2. Встраивание теплого пола поверх уже готовой стяжки. Например, под керамическую плитку. Обычно такой способ выбирают при обустройстве сантехнической зоны или кухни.
  3. Укладка пленочных инфракрасных нагревателей. Эту операцию сложно назвать «монтажом», строительные работы вообще не проводятся. Готовые элементы просто размещаются поверх стяжки под чистовым покрытием.
  4. Монтаж системы на деревянные перекрытия. Это особый способ, мы также его рассмотрим.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);

исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;

дополнительные требования к мощности существующей
электропроводки.

Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или
многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень
теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
