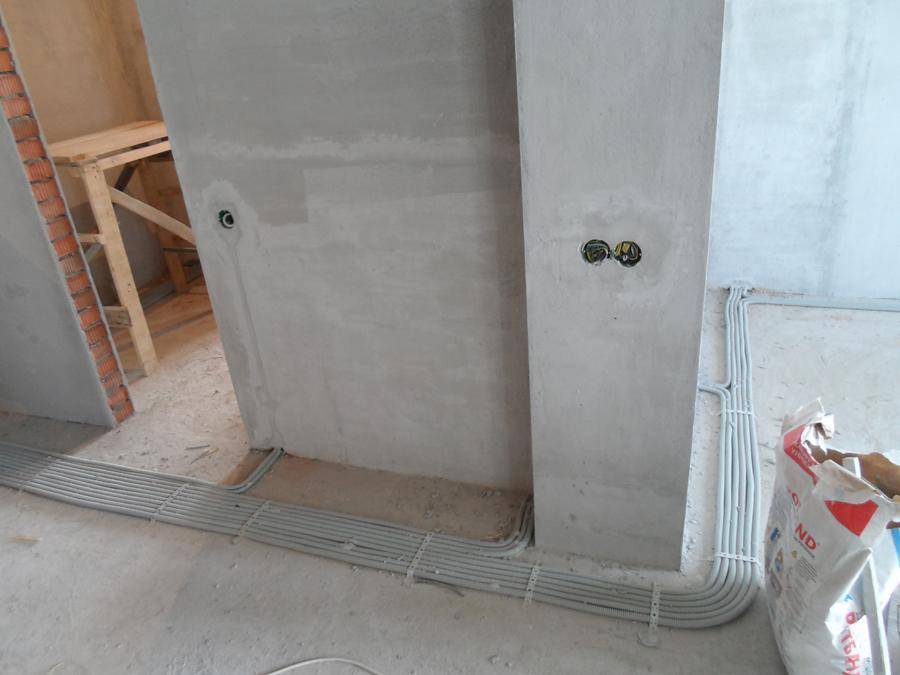

Кабель в стяжке пола

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.

Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями “Можно ли сверлить стену в этом месте?”. Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

• не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
• прокладывать электропроводку с минимальным количеством изгибов;
• тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Принцип работы электрического теплого пола

Технология электрического теплого пола подразумевает укладку электрического нагревательного элемента (кабеля) в стяжку пола или непосредственно под напольное покрытие (плитку, линолеум, ламинат).

Т.е. нагрев осуществляется без помощи нагревательных котлов (как в случае с водяными теплыми полами), а засчет нагревания самого электрического кабеля или мата — электроэнегрия трансформируется в тепловую энергию.

Как правило, электрический теплый пол не устанавливают как основной вид отопления, а в основном используют только для комфорта (в дополнение к основной системе отопления) — по теплой плитке очень приятно ходить босиком в любое время года. Особенно, если есть маленькие дети, которые по этому полу ползают. А многие люди даже приловчились сушить на полу промокшие куртки, обувь и т.п.

В очень редких случаях все же электрический теплый пол используют, как основной вид отопления. Но для этого, во-первых, нужно сделать очень хорошую теплоизоляцию дома или квартиры, чтобы максимально уменьшить теплопотери, а во-вторых, нужно понимать, что все-таки это будет довольно затратным видом отопления.

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

• на скобах;
• в металлических трубах;
• в трубах ПВХ;
• в гибких рукавах;
• в кабель-каналах.

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.

Открытый способ допускает крепление проводников непосредственно к перекрытию. Самый простой вариант – монтаж скобами по потолку. Такая проводка используется в складских помещениях, но может применяться в жилом здании, если предполагается установка подвесного (натяжного) потолка, как показано на фото.

При разводке по потолку запрещается штробление железобетонных перекрытий, так как это может ослабить плиту и привести к аварийной ситуации. Делать штробы можно в слое штукатурки.

Что нужно знать про нагревательный элемент кабельного теплого пола

Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным.
В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.

Особенности саморегулирющегося кабеля

Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.

Специфика и устройство резистивного кабеля

Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:

1. Конфигурация:

• одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
• двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.

2. Толщина:

• тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
• толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).

3. Общая линейная мощность из расчета на погонный метр:

• кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
• кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).

Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.

Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

1. Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
2. Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
3. Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
4. Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
5. Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

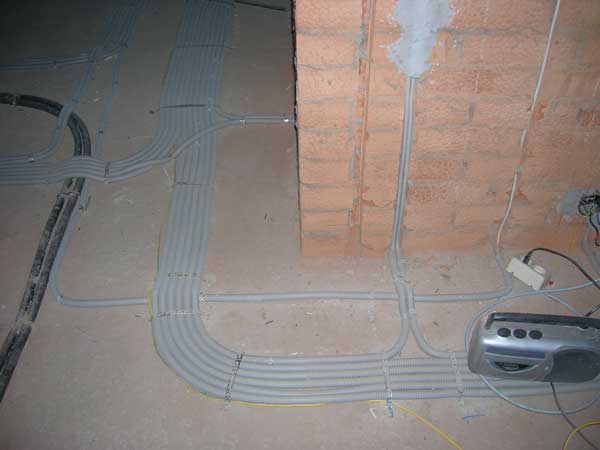

Монтаж проводов по полу позволяет избавиться от штробления стен

Половая разводка пугает людей по следующим причинам:

1. Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
2. Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ

Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
7. Проклеиваем полученный шов металлизированным скотчем.
8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
11. Фиксируем кабеля в области концевой муфты.
12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
22. Устанавливаем систему из профильных металлических маяков.
23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Обогревание пола с плиточным покрытием

Для обогрева такого пола используется кабельный теплый пол под плитку, имеющий некоторые особенности:

• применяется тонкий кабель, имеющий толщину 2-3 мм;
• его можно вмонтировать в плиточный клей;
• он обладает небольшой мощностью.

Это способствует сохранности плиточного покрытия.

Источники

• https://thermo-floor.ru/articles/vse-pro-kabelnyj-teplyj-pol
• https://elektrika.expert/provodka/kabel-dlja-teplogo-pola.html
• https://pol-exp.com/teplyj-pol-kabel/
• https://otopleniehouse.ru/kabelnyj-teplyj-pol/
• https://kaminguru.com/pol/vidy-nagrevatelnyh-kabelej.html

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

1. Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
2. Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
3. Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
4. Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
5. Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Монтаж проводов по полу позволяет избавиться от штробления стен Половая разводка пугает людей по следующим причинам:

1. Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
2. Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Плюсы

Стоит отметить, что электропроводка по полу имеет множество положительных сторон. Среди них особое место занимают:

1. аспект безопасности. Данный вариант монтировки отличается высоким уровнем безопасности, минимизируется риск поражения электрическим током;
2. простота выполнения. Сложности могут возникнуть на этапе проведения заливки стяжек. Продевают кабель в область гофры, возможно, затем закрепляют в нужной области. После этого потребуется вывод концов к основным источникам электроэнергии;
3. споры ведутся по поводу экономичности. Владелец сэкономит деньги на приобретении шнура, ведь отпадает необходимость тянуть по периметру всего помещения.

Расчет необходимой мощности электрического теплого пола

Расчеты необходимой мощности кабельного пола для конкретного помещения производятся с учетом наличия отопительной системы. При том что теплые полы являются только вспомогательной системой отопления, то для обогрева 1 м2 потребуется 100-140 Вт. Если кабельный пол – это единственный способ отопления помещения, то его мощность должна быть не менее 150 Вт на м2.

Таблица рекомендуемых мощностей электрического теплого пола, закладываемого на 1 м2 площади, при дополнительном отопленииПлощадь укладки – площадь помещения за минусом площади занимаемой мебелью или другими бытовыми предметами

Для того чтобы снизить требуемый расход мощности, надо провести качественную теплоизоляцию пола.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

1. При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
2. При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Что подразумеваем под кабельным теплым полом

Нагревательным элементом кабельного теплого пола является электрический кабель. В отличие от обычного электрического кабеля, который по определению не должен греться, кабель теплого пола, специально сделан так, чтобы нагреваться при прохождении по нему электрического тока. Именно по этих технологическим особенностям подобные кабели называют греющими или тепловыми. О греющих кабелях подробно можно почитать Нагревательный электрический кабель, здесь кратко напомню.

• Существуют два типа греющих кабелей: резистивный и саморегулирующий;
• Сечение кабеля круглое (для пола) или плоское (для труб);
• Жил в кабеле может быть одна или две. На сегодня двухжильные греющие кабели наиболее популярны из-за удобности монтажа;
• Существуют кабели с экраном и без экрана для подавления электромагнитных помех;

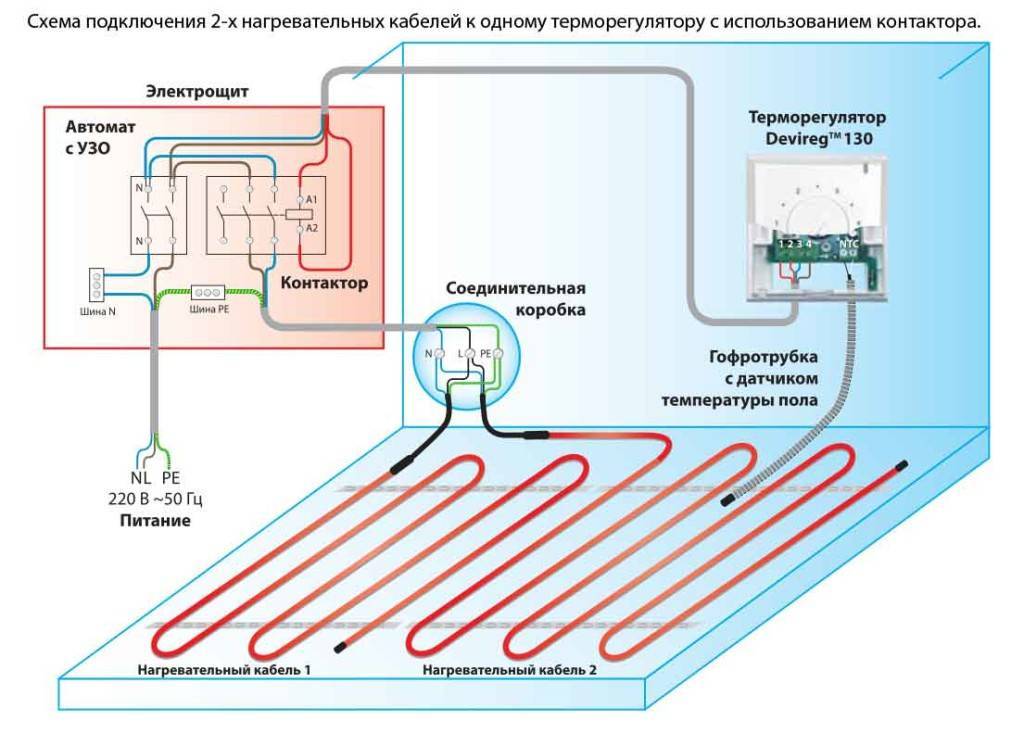

• Каждый греющий кабель имеет характеристику удельная мощность (Вт/метр), которая является базовой, чтобы понять устройство кабельного теплого пола.

Электропроводка в полу или по потолку?

Способ прокладки электрических сетей в полу и потолку относится к скрытым вариантам проводки, и у каждого из этих вариантов есть свои преимущества и недостатки.

Плюсы и минусы электрических проводок прокладываемых по потолку

Электропроводка в полу или по потолку

Положительные:

• Простота обслуживания и ремонта;
• Возможность с малыми финансовыми затратами выполнить монтаж новой проводки.

Отрицательные:

Уменьшение высоты помещения.

Плюсы и минусы электрических проводок прокладываемых в полу

Положительные:

• Простота выполнения монтажных работ;
• Экономия материалов, достигаемая путем спрямления участков между элементами электрической сети;
• Надежность при эксплуатации, обусловленная малыми посторонними воздействиями на покрытие пола (случайные повреждения проводов).

Отрицательные:

• Низкая ремонтная пригодность, вызванная сложностью замены проводов и кабелей в случае их повреждения;
• Сложность определения места повреждения кабелей (проводов).

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

1. Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
2. Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
3. Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
4. Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
5. Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Монтаж проводов по полу позволяет избавиться от штробления стен Половая разводка пугает людей по следующим причинам:

1. Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
2. Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг
