Схемы подключения к источнику тепла
Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.
В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.
Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу
Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.
Монтажная схема подключения водяного теплого пола
Схема водяного теплого пола
Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.
Подготовка поверхности
Сначала выравнивается поверхность. Для этого выполняется цементно-песчаная стяжка. Чтобы обеспечить правильную работу системы лучше всего воспользоваться специальной смесью для выравнивания полов. Она способна почти полностью ликвидировать все неровности.
Поверхность следует обработать антибактериальной грунтовкой, это предотвратить появление грибка и плесени.
Далее по периметру стен на уровне пола приклеивается кромочная лента. При нагреве пол будет увеличиваться в размерах и чтобы не произошло его растрескивания и повреждения требуется установка данного материала.
Далее укладывается слой утеплителя. Это необходимо для экономии энергии нагревательных элементов, в противном случае будет отапливаться неиспользуемое пространство. Для таких целей лучше других утеплителей подходит пенополистирол, так как он очень прочный – способен выдерживать более 35 кг/см3. Таким способом часто делают теплый пол в деревянном доме, который обязательно требует утепления.
Если площадь помещения в доме больше 50 м2, то водяной теплый пол необходимо делать с двумя контурами. Чтобы избежать действия расширения контуров друг на друга между ними следует закрепить кромочную ленту.
Установка коллектора
Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.
На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

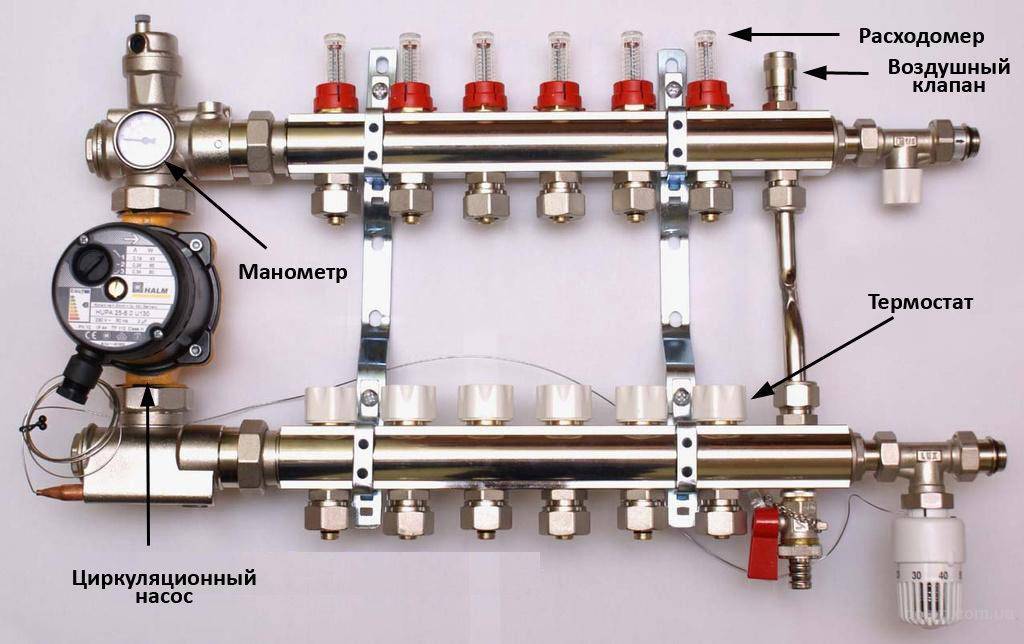

Коллектор водяного теплого пола
Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.
На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.
Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.
Подготовка поверхности путем ее выравнивания
Выравнивание поверхности – один из самых важных этапов. Так как только на ровную, чистую и сухую поверхность можно устанавливать любые другие устройства.
Для начала проверяется, чтобы поверхность не имела серьезных дефектов, чтобы она выдержала слои бетона и других покрытий. Желательно использовать бетонный пол.
Сначала его необходимо вычистить от любых загрязнителей. Для этого используются различные подручные инструменты, пылесос, химические средства для уборки плесени, следов краски или ржавчины. После этого поверхность должна высохнуть.
Для идеального выравнивания используется бетонная стяжка. Только бетонирование позволит создать правильную идеально ровную и прочную поверхность.
- Сначала в помещении устанавливаются маячки, необходимые для регулирования высоты бетонного слоя.
- Затем рассчитывается нужное количество раствора и замешивается.
- После раствор заливают и равномерно распределяют по поверхности, выравнивают с помощью шпателя.
- Выжидают около трех недель для полного высыхания раствора.
- Это время запрещено ходить по полу.
- Желательно контролировать уровень влажности в помещении, избегать сквозняков.
- Температура не должна опускаться ниже 18-и градусов, иначе бетон может неравномерно затвердеть или потрескаться.
- За это время рассчитывают нужное количество материалов, создают схему монтажа.
Монтаж под ламинат
Схема укладки теплого водяного пола
Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».
Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.
Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.
укладка трубы улиткой
Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.
В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.
Расстояние между трубами теплого пола
Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.
Максимальная длина контура теплого пола
При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.
Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.
Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.
Какую трубу выбрать для теплого пола?
При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.
Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.
При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.
Утепление пола между этажей
Утепление полов межэтажного перекрытия необходимо только тогда, если на каждом этаже температурные показатели разные. Выбор материала будет зависеть от способа установки пола: по лагам или плитам. Если чердак используется для нужд хозяйства или жилья, то полы в том помещении необходимо также утеплить.
На плиты перекрытия или между лаг уложите пароизоляционный слой. Следите, чтобы полотнища перекрывали друг друга не меньше чем 10 см. Утеплитель устанавливается на слой пароизоляции на плиты или между лаг.
Теплоизоляционные листы укладывайте плотно друг к другу, чтобы при этом не оставалось щелей и зазоров. При установке нескольких слоев плиты необходимо укладывать с перекрытием швов.
По слою теплоизоляции укладывайте гидроизоляционный материал и устанавливайте пол. Рекомендуем в нежилом чердаке на утеплитель проложить ветрозащитную конструкцию.
Балки межэтажного перекрытия являются лагами для полов на верхнем этаже и, соответственно, опорой потолку на нижнем этаже.
Как утеплить полы между этажами? Способ теплоизоляции:
- с верхнего этажа уложите теплоизолирующий материал между балок одним или несколькими слоями;
- накройте гидроизолирующей пленкой;
- набейте на балки лаги, создайте черновой, а потом и чистовой пол;
- с нижнего этажа выполните слой пароизоляции, который устанавливается на досочный настил;
- закройте пароизоляционный слой при помощи гипсокартонных плит или подшивных досок.
Чем и как утеплять полы?
- Обыкновенный пенополистирол. Марку бетонных плит выбирают в зависимости от предполагаемых на пол нагрузок. Чтобы утеплить полы в жилом помещении хватит плиты маркой ПСБ-С-35, которая имеет или обычный край, или фрезерованный. Для соединения плит внахлест, что поможет предупредить образование щелей, воспользуйтесь лучше обыкновенным пенополистиролом с фрезерованными краями. Такой утеплитель укладывается или одним толстым слоем, или двумя тонкими;
- экструдированный пенополистирол отличается плотной структурой с закрытыми ячейками, благодаря чему выдерживает высокие нагрузки. Он смело применяется с помещении с габаритной мебелью или гараже. Поскольку плиты утеплителя плотные, их можно укладывать на слой гравия или керамзита, без предварительного выполнения бетонной основы. Экструдированный пенополистирол можно применять, чтобы утеплить пол на грунте, так как он имеет низкий коэффициент теплопроводимости и водопоглощения. При этом толщина слоя теплоизоляции должна составлять 8 см;
- пенополиуретан применяется для утепления полов, которые расположены на грунте. Но укладывается только на гидроизоляционный слой, потому что коэффициент водопоглощения плиты из пенополиуретана составляет 0,6-2,9%. Современный материал покрывается с обеих сторон слоем алюминия или же стекловолокна, что помогает снизить уровень паронипроницаемости и повысить теплоизоляционную характеристику плиты. Края такой плиты фрезерованные или прямые. Фрезерованные края применяются при укладке утеплительного материала внахлест;
- минеральная вата – волокнистый и мягкий материал, используемый для утепления пола между этажей или над подпольем. Слои, расположенные под и над нею, необходимо изолировать гидроизоляционным и пароизоляционным слоем;
- керамзит – пористый, легкий, гранулированный материал, изготовленный из обожженной и измельченной глины. В конструкции теплоизоляции он выполняет несколько функций: влагопоглощение, теплоизоляция, выравнивание. При наложении толстого слоя гидроизоляцию можно не выполнять. Выполняя утепление пола в частном доме керамзитом, стоит иметь в виду, что он используется для утепления полов, расположенных на грунте. Для упрощения дальнейших работ залейте утрамбованный керамзит песочно-цементной смесью жидкого состава. Такую заливку можно выполнять на каждый слой керамзита.
И по традиции: тем, кто собирается своими руками сделать утепление пола в частном доме, видео в помощь:
https://youtube.com/watch?v=25irwOmR_7A
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм
Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.
Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.

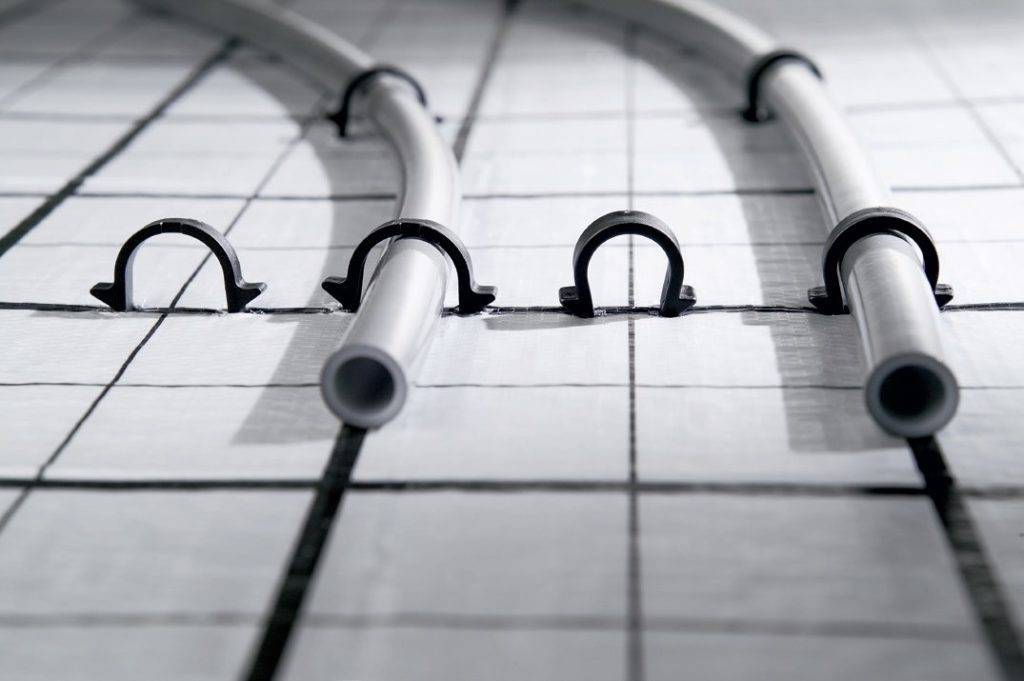

- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Полезные советы
Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:
При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки.
Установите баллоны, имеющие сжатый воздух
Они дают возможность бесперебойно работать при самых низких температурах воздуха.
Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей.
Максимальное давление для теплого водяного пола – 10 бар.
При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола.
Старайтесь устанавливать котел в жилом помещении, а не в подвале и т. д., так как в случае неисправности в зимний период происходит перемерзание системы.
Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).
Подготовка грунта для пирога
Полы по грунту-гидроизоляция, утепление, стяжка.
Watch this video on YouTube
Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.
Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.
Убрав весь мусор и камни, грунт утрамбовывается и ровняется.
Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.
На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.
Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.
После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.
Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.
1 Особенности утепления
Итак, пол в деревянном доме нуждается в утеплении. Почему? Да потому что технология его постройки не отличается серьезной надежностью. Строители в деревянных домах всегда стараются использовать остальные материалы по минимуму, заменяя все древесиной.
В итоге они на полу собирают всего лишь своеобразную подставку на глину, если заранее не была оговорена схема работ со звукоизоляцией потолка своими руками.
То есть все, что отделяет вас от холодной земли – это дощатый настил на балках. Его называют черновым полом. Иногда строители действительно засыпают бетонную подготовку и заливают стяжку на первом этаже.
Тогда уже в качестве чернового основания будет выступать именно стяжка, но так действуют намного реже.
Совершенно очевидно, что ни толщина чернового пола, ни его конструкция не может дать нормальной защиты от холода. И если в летний период это еще слабо ощущается, то зимой ситуация может серьезно ухудшиться.
Однако прежде чем начать разбирать технологию утепления, нужно разобраться в том, какая именно теплоизоляция сможет составлять основной тепловой пирог в частном доме.
1.1 Выбор утеплителя
Дерево отлично взаимодействует практически со всеми материалами, поэтому в частном доме из древесины можно применять любые утеплители. Однако десятки лет строительства все-таки выделили несколько основных конкурентов.
Проще всего при утеплении пола частного дома своими руками пользоваться:
- Минеральной ватой или стекловатой;
- Керамзит для утепления пола;
- Пенополистиролом или пеноплексом;
- Жидкими смесями;
- Сухими заполнителями.
Минеральной ватой пользуются уже столько времени, что никто толком не помнит, когда она появилась у нас на рынке.
Утепление пола в деревянном доме пеноплексом
Это крайне популярный и известный строительный материал, что производится из базальтовых волокон. Для деревянного дома теплоизоляция, выполненная минеральной ватой – это настоящий подарок.
Вата не горит в огне, не боится влаги, очень долговечна. Плиты легко укладываются между элементами каркаса и в работе можно применять минимум усилий.
Еще один важный момент – минеральная вата полностью экологична и безопасна для здоровья человека, что хорошо для утепления лагового пола. Поэтому применять ее в частном доме можно без каких-либо опасений.
Утепление стекловатой тоже практикуется, но реже чем минватой. Это объясняется особенностями стекловаты. Работать с ней можно только в полной защите, так как материал может выделять вредную пыль.
Утепление пенополистиролом тоже практикуется, но оно уже уступает использованию минваты. Все дело в том, что будучи прекрасным утеплителем, пенополистирол имеет высокий класс горючести. И этот момент если не перечеркивает все его заслуги, то по крайней мере вносит существенные корректировки.
Особенно это касается экструдированного пенополистирола, чей класс горючести снижен до первого. То есть он не горит, а только плавится и очень слабо поддерживает горение.
К тому же пеноплекс (экструдированный пенополистирол) имеет прекрасный показатель теплопроводности и его рабочая толщина при утеплении пола в деревянном частном доме почти вдвое ниже рабочей толщины той же минваты или обычного пенопласта.
Если говорить о жидких смесях, то тут в первую очередь в категорию попадает пеноизол и пенополиуретан. Жидкими их называют потому, что технология нанесения таких составов предусматривает разбрызгивание их в жидком виде.
То есть пеноизол наносят на пол между элементами каркаса, а затем ждут, пока вещество полностью не засохнет как при утеплении пола Пеноплексом.
Это довольно удобно, если говорить об использовании дополнительных материалов. Так как пеноизол или пенополиуретан после застывания формируют полноценную теплоизоляцию. Дополнительное утепление или специальный пирог из изоляции уже не требуется. Останется только набить основание под чистовой пол.
К сожалению, подобную работу нельзя выполнить своими руками, так как вам в обязательном порядке понадобится специальное оборудование для замеса и разбрызгивания состава, плюс определенный опыт.
Заполнение каркаса пеноизолом
Ну а засыпные материалы – это уже крайний случай. В такую категорию относят утепление пола опилками, керамзитом и т.д. Подобные решения очень дешевы и обустроить утепление теми же опилками правильно очень просто. Все процессы реально завершить своими руками за пару дней.
Вот только по эффективности теплоизоляция все же будет уступать утеплению минеральной ватой или пенопластом.
Как сделать теплые полы под ламинат
Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.
Устройство пола под ламинат
- Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
- Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
- Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
- Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
- Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.
