Как подключить электрический теплый пол

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Виды

На выбор электрической системы влияет вариант ее использования: в качестве основного или же дополнительного отопления, какая площадь планируется под монтаж, какой материал выбран для финишного покрытия пола и другие факторы. Но первоначально нужно определиться с видом самой системы, от которого зависит способ ее укладки и подключения. Рассмотрим существующие технологии электрического обогрева пола.

Кабельный

С этого варианта началась история электрических систем для нагрева полов в помещениях различного назначения. Нагревательным элементом служит токопроводящий кабель, на который подается напряжение. По исполнению он может быть одно- или двужильным. Второй вариант легче уложить и подключить в схему. Но он дороже одножильного проводника и при размещении на значительных по площади объектах есть вероятность возникновения магнитного поля.

Для упрощения и повышения скорости монтажа выпускают нагревательные маты – рулонные изделия из синтетической сетки с закрепленным на ней кабелем. Они дороже бухты с обычным кабелем, но не требуют приобретения крепежной фурнитуры и проведения расчетов длины проводника для определенной площади обогрева.

Кабельный теплый пол

Кроме провода с двойной изоляцией, любая кабельная система также включает терморегулятор и температурный датчик. Особенностью реализации кабельного теплого пола является необходимость его монтирования в стяжку под напольным покрытием или в плиточный клеящий состав.

Пленочное покрытие на основе инфракрасной пленки

Такое покрытие представляет собой многослойную тонкую (менее 1 мм) пленку износостойкого полиэтилена. Между слоями находятся карбоновые нагревательные элементы. Характерная особенность данной технологии – нагрев окружающих предметов и материалов происходит за счет распространения инфракрасного излучения.

Пленочное покрытие дороже, чем кабельные системы, но более привлекательное из-за простоты установки под любое покрытие на горизонтальных и вертикальных поверхностях, высокого КПД, полной пожаробезопасности.

Схема подключения электричества

После монтажа нагревательных элементов испытывают сопротивление провода, по инструкции подключают температурный датчик к терморегулятору. Затем к подведенному кабелю питания подсоединяют сам терморегулятор и провода от нагревателей, питающий и нагревательный кабель заземляют (с помощью специальной клеммы). Подключение всей системы обогрева к электросети выполняется через автоматический выключатель.

Работы выполняются по инструкции, прилагаемой к комплекту электрической системы. Также подробные схемы подключения питания можно изучить на медийных ресурсах производителей или профильных компаний.

Инфракрасная пленка

Инфракрасный пленочный пол – абсолютно безопасный современный обогрев

Все системы отопления имеют хотя бы один недостаток: водяные – риск потопа, электрические – инертность работы, обычные радиаторные – малая эффективность. Только инфракрасный пленочный пол считается самым безвредным:

  • устанавливается в любом помещении (в многоэтажках и частных домах);
  • исключен риск повреждения всей системы при перегрева определенного участка;
  • направленность теплового излучения, обогрев не воздуха, а непосредственно человека.

Тепло от инфракрасного источника поднимается медленно, без завихрений и сквозняков. Это здоровый обогрев без поднятия пыли в помещении.

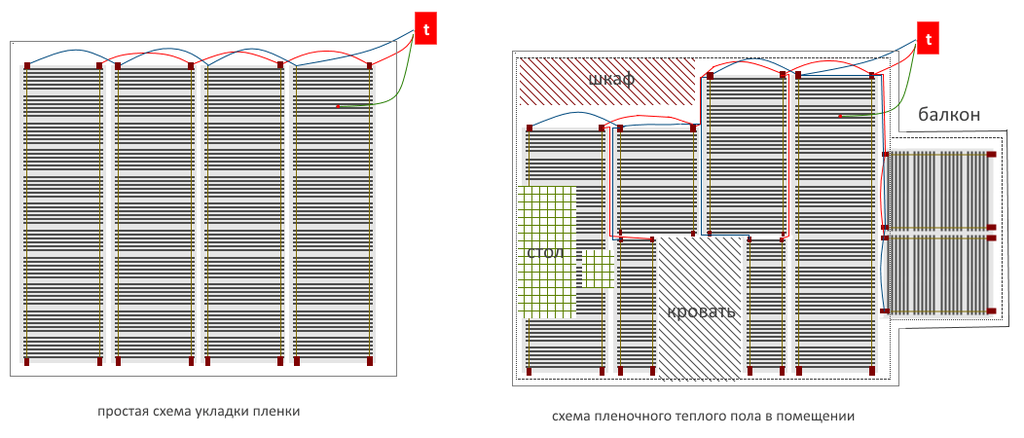

Как подключить электрический теплый пол

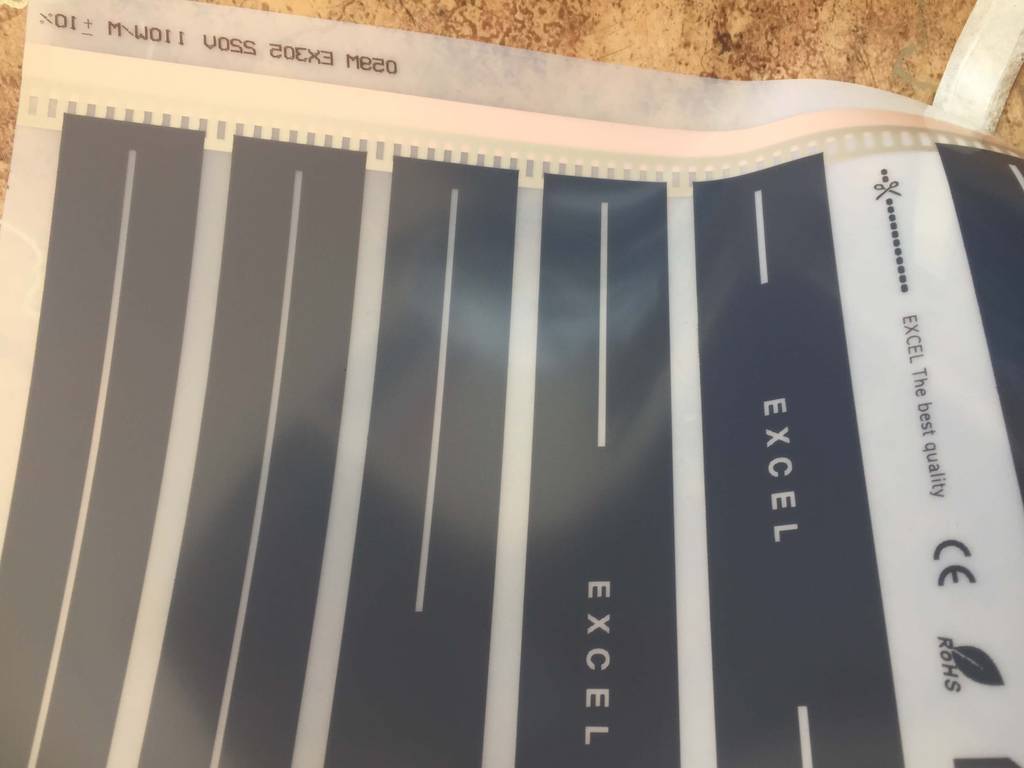

Структура термопленки

Теплый пол на основе пленочных нагревателей – это многослойная конструкция с двусторонним ламинированием плотным полимером, между слоями которого расположена углеродная наноструктура. Этот нагревательный элемент – гексагональная решетка, сформированная атомами углерода. Структурный элемент толщиной несколько нанометров обладает способностью создавать лучи дальнего инфракрасного спектра.

Электричество для подпитки проводящих полос подается по медно-серебряным проводникам от подключенного терморегулятора. Места соединения углеродных нагревателей с токопроводящей шиной покрыты антиискровой сеткой, выполненной из серебра.

Нагреватель надежно укрыт от попадания влаги, возгорания и пробоев, но при этом полимерное покрытие не задерживает, полноценно пропускает инфракрасное излучение.

Матовая пленка имеет больше шаров изоляции, как видете между медью и карбоном проходит специальная паста – антиискра

Как подключить электрический теплый пол

Источник питания системы – электрическая сеть. Ток проходит по проводникам, преобразуется в тепловую энергию, термопленка излучает инфракрасные лучи и отрицательно заряженные ионы (анионы). Они благотворно воздействую на организм человека, поскольку близки спектрально к солнечному свету.

При укладке разрезать пленку можно строго в указанных местах. Расстояние между соседними линиями разреза не менее 25 см.

Технические особенности

Современная ИК-пленка имеет стандартные размеры:

  • толщина – 0,23-0,47 мм;
  • ширина – 0,5-1 м;
  • длина определяется индивидуально, 1 рулон – 50 м;
  • мощность (1м 2 ) – 25-35 Вт/ч;
  • удельная температура – 33°С.

В системах пленочного типа происходит нагрев отдельно уложенных между изолирующим слоем нагревательных полосок. Именно от состава этих нагревателей зависит классификация термопленок. Они бывают двух категорий:

  1. углеродными (карбоновыми). Нагревательные полоски залиты полиэтилентерефталатом – надежным прочностным барьером. Срок службы такой модификации нагревателей превышает 20 лет. Пленка поставляется в рулонах шириной 50-100 см. Параллельное соединение элементов дает больше уверенности в работоспособности системы (при перегорании одного стержня функциональность других остается непоколебимой). Пленочный пол с карбоном относится к резистивным теплоэлементам, зафиксированным между слоями лавсановой пленки. Форма карбоновых дорожек не имеет значения. Пленка может оснащаться линейными, волнистыми нагревателями с фиксированным расстоянием между соседними дорожками или быть в форме монолитного полотна. Такое устройство подходит под большинство современных напольных покрытий, в том числе и под плитку.
  2. биметаллическими. Это конструкция из полиуретановой пленки, между слоями которой расположена медная и алюминиевая прослойка с различными присадками. Форм-фактор таких нагревателей аналогичен – в виде рулона со сравнительно крупными нагревательными секциями. Отличительная черта – отсутствие заземления (вопрос решается путем подключения защитной автоматики) и несовместимость с плиточным покрытием.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Преимущества и недостатки

Бесспорные преимущества электрических термополов следующие:

  • Равномерный прогрев всей площади поверхности, под которой выполнен монтаж электрического теплого пола.
  • Выбор варианта применения – вспомогательный, основной или аварийный источник обогрева.
  • Локальное и общее регулирование температуры микроклимата жилого пространства.
  • Равномерный прогрев пространства комнаты (без температурных перепадов) снизу вверх.
  • Отопление не сушит воздух и сохраняет комфортную влажность помещения.
  • Совместимость со всеми популярными видами напольных покрытий.
  • Небольшая инерция нагрева рабочего элемента.
  • Безвредность использования системы для человеческого организма.
  • Теплый пол скрыт от глаз и не «ворует» полезный объем помещения.
  • Система отопления отличается долговечностью.

Как подключить электрический теплый пол
Теплый электрический пол под плитку

Известные минусы рассматриваемой технологии обогрева:

  • Ошибки монтажа создают риск поражения электротоком.
  • Вероятность создания кабельным нагревателем электромагнитного поля.
  • Плохая совместимость кабельных систем с паркетом и настилом из доски из-за возможной деформации древесины от повышенных температур, а также ее низкой теплопроводности. Это не касается пленочных изделий. Инфракрасное излучение эффективно проникает через перечисленные материалы и прогревает их поверхность.

Как рассчитать материал и мощность?

В основе расчетов для электросистем теплого пола лежит величина потребляемой мощности для обогрева единицы площади. Для климата средней полосы в качестве ориентира приняты такие значения, Вт/м2:

  • Ванная комната, душевая – 180.
  • Детская, рабочий кабинет, спальная – 120-150.
  • Застекленная (теплая) лоджия – 200.
  • Остальные комнаты – 150.

К примеру, для гостиной общей площадью 25 м2 и отведенными под мебель 5 м2 в расчетах будет фигурировать цифра «20». Мощность для обогрева этой площади получаем умножением: 20х150=3000 (Вт). Зная погонную мощность метра кабеля определенной марки, легко определить его требуемую длину для обогрева нужной площади. А величина длины определяет шаг укладки нагревательного проводника.

Для облегчения расчетов можно пользоваться типовыми таблицами и онлайн-калькуляторами

Также стоит обратить внимание на такой нюанс: при подключении электрообогрева в качестве вспомогательного источника тепла расчетную полную мощность делят на «3»

Все намного проще обстоит с рулонными матами и пленочными нагревателями. Подобрав материал по основным параметрам (мощность, ширина), им заполняют всю обогреваемую поверхность.

Электрический теплый пол

Удельная мощность теплых полов и ее расчет

Преимущества терморегуляторов Uriel

Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.

Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.

Потребление электроэнергии теплым полом можно контролировать

Дополнительно при расчете рекомендуется учитывать этажность. Если утепляется пол квартиры на первом этаже, то мощность нужно повысить на 10-15%. Во всех вышестоящих помещениях можно значения не повышать.

электрический теплый пол

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки
