Как рассчитать теплый пол – варианты, примеры расчетов, инструкция

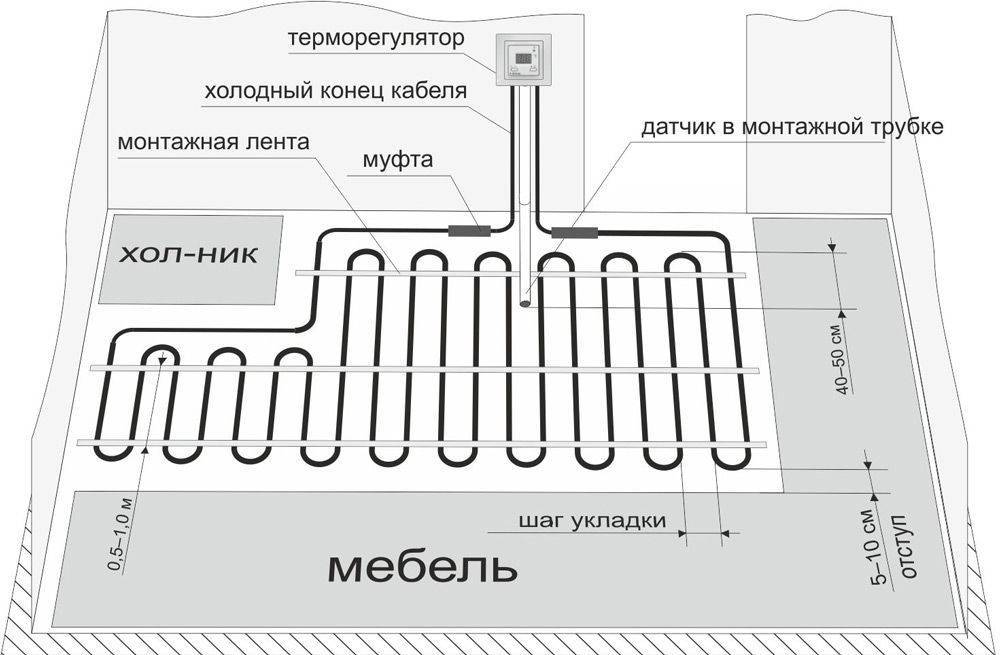

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

  • терморегулятор;
  • термодатчик;
  • силовой кабель;
  • нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

  • сетчатый мат;
  • инфракрасная плёнка;

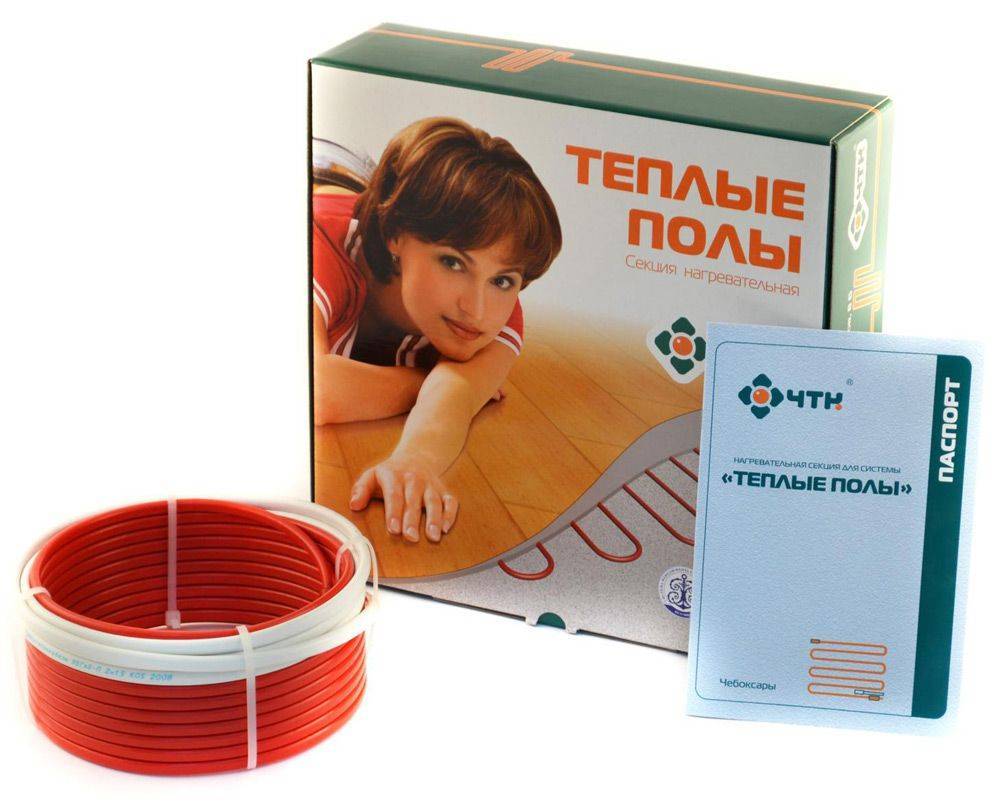

  • нагревательный кабель.

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

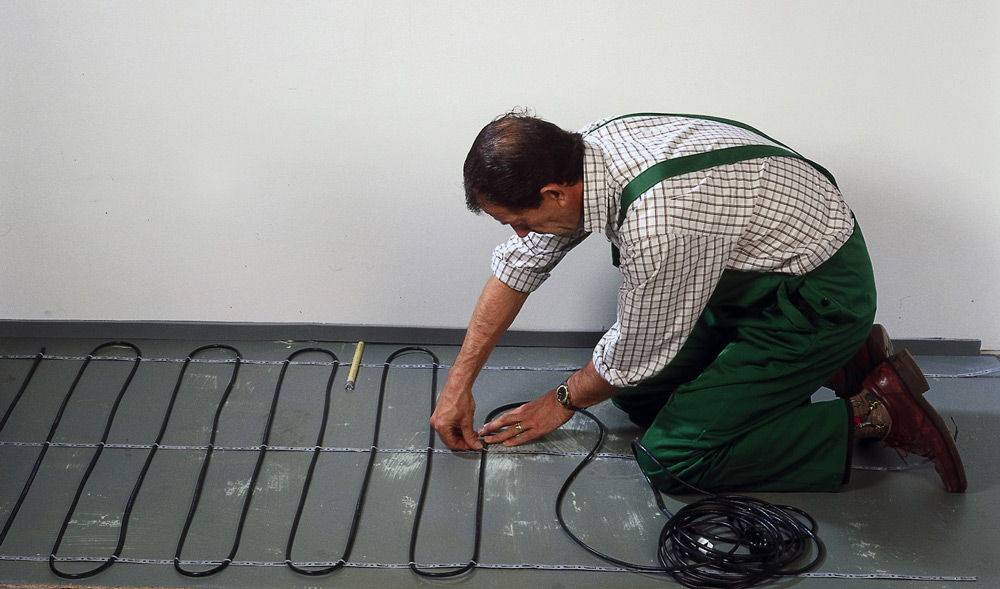

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

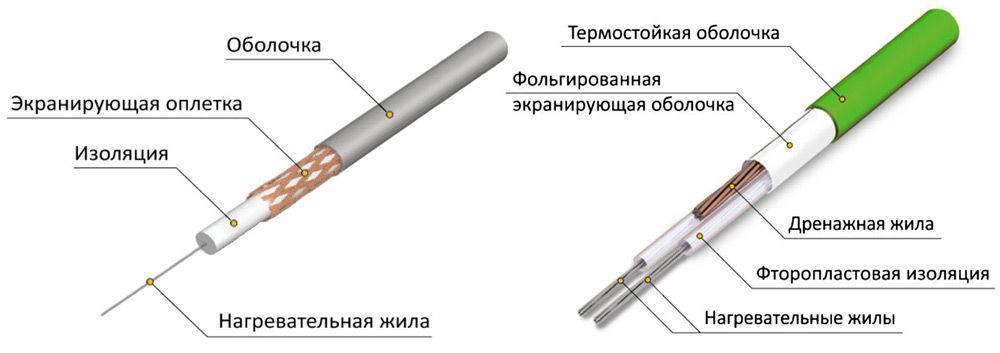

Разновидности кабеля

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.

Особенности расчёта

Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.

Площадь

Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:

  • недостаточная вентиляция и как следствие, возможный перегрев системы;
  • негативное влияние постоянного тепла на сами установленные объекты.

Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.

Тип помещения и режим обогрева

Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.

Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м2. Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м2. Такие же данные существуют и для разных типов помещения при комфортном режиме:

  • комната, кухня — 120 Вт/м2;
  • ванная — 140 Вт/м2;
  • остеклённая лоджия или тёплый балкон — до 180 Вт/м2.

Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.

Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Расчет для разных типов помещений

В каждом помещении, в зависимости от его особенностей, требуется различная мощность подогрева пола. Наибольшей она должна быть в прохладных комнатах, а также на лоджии или балконе. В таком помещении мощность не может быть менее 180 Вт/м2. В ванной или санузле – не менее 140 Вт/м2 из-за высоких показателей влажности.

Что касается электрического пола, в этом случае минимальная мощность должна быть равна 120 Вт/м2.

Электрический теплый пол под плитку

Таблица. Мощность системы подогрева пола в случае использования ее как дополнительного источника тепла.

ПомещениеМощность, Вт/м кв.
Балкон и лоджия180
Ванная, санузел140-150
Жилые комнаты и кухня, расположенные на 2 и выше этажах120-130
Жилые комнаты и кухня, расположенные на 1 этаже140-150

Проекты домов с котельной

Количество проектов 1286

  • 6 комнат
  • 2 санузла

Проект Дома ДОК-170 / Шароль

В избранное

  • 170.6² Общая площадь
  • 9 x 10м Площадь застройки

от 3 070 800 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома ДОК-247 / Оскар

В избранное

  • 247.93² Общая площадь
  • 14 x 12м Площадь застройки

от 4 462 740 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома ДОК-279 / Флорида

В избранное

  • 279.2² Общая площадь
  • 10 x 16м Площадь застройки

от 5 025 600 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Маршал Жуков

В избранное

  • 140² Общая площадь
  • 13 x 7м Площадь застройки

от 1 720 000 р. Срок возведения индивидуально

  • 6 комнат
  • 3 санузла

Проект Дома «Ирэн»

В избранное

  • 234.4² Общая площадь
  • 11 x 11м Площадь застройки

от 5 850 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Верея

В избранное

197² Общая площадь

индивидуальный расчет Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома БП-138

В избранное

  • 115.7² Общая площадь
  • 9 x 16м Площадь застройки

от 5 199 119 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома «Фелиция»

В избранное

  • 283.4² Общая площадь
  • 10 x 16м Площадь застройки

от 7 085 000 р. Срок возведения индивидуально

  • 7 комнат
  • 2 санузла

Проект Дома ДОК-276 / Родос

В избранное

  • 276² Общая площадь
  • 14 x 15м Площадь застройки

от 4 968 000 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома Кова

В избранное

  • 138.9² Общая площадь
  • 12 x 8м Площадь застройки

индивидуальный расчет Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Артуа

В избранное

185.2² Общая площадь

от 2 500 200 р. Срок возведения 108 дней

  • 3 комнаты
  • 2 санузла

Проект Дома Арктур

В избранное

166.3² Общая площадь

от 2 245 050 р. Срок возведения 110 дней

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-230 / Дорстен

В избранное

  • 230² Общая площадь
  • 12 x 12м Площадь застройки

от 4 140 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома МС-178

В избранное

  • 177.9² Общая площадь
  • 15 x 12м Площадь застройки

от 4 791 264 р. Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Дома Камелот 7,5х7,5

В избранное

87² Общая площадь

от 1 174 500 р. Срок возведения 49 дней

  • 6 комнат
  • 2 санузла

Проект Дома «Галина»

В избранное

223² Общая площадь

от 5 500 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Ясень

В избранное

230² Общая площадь

от 3 105 000 р. Срок возведения 113 дней

  • 5 комнат
  • 2 санузла

Проект Дома Байкал 163

В избранное

160² Общая площадь

от 2 337 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Максима I 11,9*8

В избранное

131² Общая площадь

от 1 768 500 р. Срок возведения 69 дней

  • 6 комнат
  • 1 санузел

Проект Дома «Сантьяго»

В избранное

  • 160.9² Общая площадь
  • 11 x 9м Площадь застройки

от 3 680 000 р. Срок возведения индивидуально

Смотреть все проекты

Водяной тёплый пол в последние годы все чаще выбирают в качестве альтернативы радиаторам отопления. Таким образом, решаются основные проблемы частных домов – холодные полы и скопление тёплого воздуха под потолком. Но, чтобы система функционировала нормально и перекрывала все теплопотери, необходим профессиональный расчёт тёплого пола на этапе его проектирования. Он достаточно сложен и лучше, чтобы выполняли его специалисты. Но при желании это можно сделать и самостоятельно.

Распределение тепловых потоков при разных системах отопления Источник cs11.pikabu.ru

Формула расчета

Если чувствуете в себе уверенность и готовы рассчитать мощность водяного теплого пола, то следуйте алгоритму:

  1. Найдите произведение площади обогреваемого помещения (в метрах квадратных) и разницы температур входящего и выходящего термоносителя (в градусах).
  2. Учтите эмпирические коэффициенты для вашего материала труб и материала полового покрытия (дерево, ламинат, плитка).
  3. Принципиально, чтобы теплоотдача не увеличивала теплопотери более чем на 25%. В противном случае придется произвести перерасчет для другого диаметра труб и характера их укладки.
  4. Выполните расчеты, учитывая, что показатель мощности равен диаметру выбранных труб, умноженному на коэффициент эффективности системы.

Для экономии времени и исключения грубых ошибок рекомендуется воспользоваться электронными калькуляторами расчета водяного пола.

Грамотный предварительный расчет мощности теплого пола на 1 м2 водяного нагрева сэкономит вам массу средств и нервов, а достигнутый результат будет радовать на протяжении многих лет.

Определение параметров теплого пола

Целью расчета является получение величины тепловой нагрузки. Результат этого расчета влияет на последующие предпринимаемые шаги. В свою очередь, на тепловую нагрузку влияет среднее значение зимней температуры в конкретном регионе, предполагаемая температура внутри комнат, коэффициент теплопередачи потолка, стен, окон и дверей.

Причиной потери тепла служат плохо утепленные стены, окна, двери дома. Самый большой процент тепла уходит через систему вентиляции и крышу (+)

Итоговый результат расчетов перед устройством теплого пола водяного типа будет зависеть и от наличия дополнительных нагревательных приборов, включая тепловыделение проживающих в доме людей и домашних питомцев. Обязательно учитывают в расчете наличие инфильтрации.

Одним из важных параметров является конфигурация комнат, поэтому потребуется поэтажный план дома и соответствующие разрезы.

Методика расчета потерь тепла

Определив этот параметр, вы узнаете, сколько тепла должен вырабатывать пол для комфортного самочувствия людей, находящихся в комнате, сможете подобрать котел, насос и пол по мощности. Другими словами: теплота, отдаваемая отопительными контурами, должна компенсировать теплопотери строения.

Связь между этими двумя параметрами выражает формула:

Mп = 1,2 х Q, где

  • Mп — требуемая мощность контуров;
  • Q — потери тепла.

Для определения второго показателя оформляют замеры и вычисления площади окон, дверей, перекрытий, наружных стен. Так как пол будет обогреваться, площадь этой ограждающей конструкции не учитывается. Замеры делают по внешней стороне с захватом углов здания.

В расчете будет учитываться и толщина, и коэффициент теплопроводности каждой из конструкций. Нормативные значения коэффициента теплопроводности (λ) для наиболее часто используемых материалов можно взять из таблицы.

Из таблицы можно взять значение коэффициента для расчета

Важно узнать у фирмы-поставщика значение термического сопротивления материала в случае, если устанавливают окна из металлопластика (+). Подсчет теплопотерь выполняют отдельно для каждого элемента здания, используя формулу:

Подсчет теплопотерь выполняют отдельно для каждого элемента здания, используя формулу:

Q = 1/R*(tв-tн)*S х (1+∑b), где

  • R – термическое сопротивление материала, из которого изготовлена ограждающая конструкция;
  • S – площадь конструктивного элемента;
  • tв и tн — температура внутренняя и наружная соответственно, при этом второй показатель берут по наиболее низкому значению;
  • b — дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Показатель термического сопротивления (R) находят, разделив толщину конструкции на коэффициент теплопроводности материала, из которого она изготовлена.

Значение коэффициента b зависит от ориентации дома:

  • 0,1 – север, северо-запад или северо-восток;
  • 0,05 – запад, юго-восток;
  • – юг, юго-запад.

Если рассмотреть вопрос на любом примере расчета водяного теплого пола, он становится более понятным.

Конкретный пример расчета

Допустим, стены дома для непостоянного проживания, толщиной 20 см, выполнены из газобетонных блоков. Суммарная площадь ограждающих стен с вычетом оконных и дверных проемов 60 м². Наружная температура -25°С, внутренняя +20°С, конструкция ориентирована на юго-восток.

Программа для расчета водяного теплого пола Полы

Выбери и рассчитай теплый пол для комфорта, здоровья, уюта

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

  •  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
  •  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
  •  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Занимаетесь установкой тёплого пола?

Мгновенная смета проекта

в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету

Защищенное хранилище

Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу

Расчет теплого пола водяного

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

  • тип материалов, использованных в процессе строительства
  • вариант остекления, включая тип профиля и стеклопакета
  • температурные показатели в регионе проживания
  • использование дополнительных источников обогрева
  • точные размеры площади помещения
  • предполагаемый температурный режим в помещении
  • высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Комментариев пока нет!

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

  • они способны полноценно заменить отопление, предусматривающее использование радиаторов;
  • несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

  1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
  2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
  3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Как рассчитать мощность насоса для теплого пола

Оценить этот параметр можно по основным техническим характеристикам, которые обозначаются 2 цифрами, например: 25/40. Первое значение характеризует диаметр резьбы – в данном случае 25 мм, вторая – напор: 40 дм или 4 м (то есть 0,4 атм). Выбор зависит от площади пола.

до 150 м2 25/40
150-260 м2 25/60

Для точного расчета напора можно применить такую формулу:

Нап = (С*Д+k)/1000, где:

  • Hап – напор;
  • С – сопротивление (определяется на 1 метр);
  • Д – длина трубы;
  • k – коэффициент (характеризует резерв мощности).

Важно! Если площадь дома более 250 м2, можно установить 2 прибора с напором 25/40, брать «с запасом», то есть с большим напором, не следует, поскольку это нецелесообразно. Обогрев будет примерно такой же, но шум и затраты энергии ощутимо вырастут

Производительность определяется объемом воды, пропущенным за единицу времени (м3 в час). Подбор подходящего насоса для теплого пола можно сделать с помощью таблицы.

Точный расчет основной характеристики насоса для теплого пола можно сделать на основе такого равенства:

Расшифровка формулы:

  • Q – производительность;
  • P – мощность прибора;
  • t1 – температура воды или другого носителя в обратной трубе;
  • t2 – температура воды или другого носителя на подаче.

Для домов с большей площадью срабатывает тот же принцип – лучше установить 2 насоса со средними показателями, чем 1 прибор с большой производительностью. В таком случае понадобится рассчитать показатель каждого прибора, а затем суммировать полученные значения.


Лучше покупать достаточно производительные насосы для пола (на 15-20% больше расчетного) – это поможет в случае аномально холодной зимы или слабого утепления дома

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
