Как сделать межэтажный «пирог» в деревянном перекрытии

Варианты пола

Как сделать межэтажный «пирог» в деревянном перекрытии
Виды полов для деревянного дома

Пол может быть деревянный или бетонный. Выбор зависит от желания хозяина и технической возможности.

Пол из дерева – достоинства и недостатки

Как сделать межэтажный «пирог» в деревянном перекрытии
Деревянные полы в частном доме

Казалось бы, ответ прост — в деревянном доме должен быть деревянный пол. Его проще, дешевле и быстрее сделать, не прибегая к услугам профессиональных строителей. Конструкция будет достаточно легкой и ее выдержит любой фундамент. Опять же – это экологически чистый вариант и он хорошо вписывается в интерьер.

Как сделать межэтажный «пирог» в деревянном перекрытии
Деревянные полы склонны к гниению, особенно если не было нанесено защитное покрытие

Однако есть несколько «но». Деревянный пол прослужит максимум 10 лет. Дерево имеет свойство гнить, как бы вы ни защищали его от внешних воздействий. Кроме того, жуки древоточцы тоже сделают свое дело. Для деревянного пола важна постоянная влажность в доме – не более 60 %. Иначе пол начнет деформироваться и гнить. Укладка деревянного пола должна делаться с особой тщательностью, чтобы впоследствии он не перекашивался и не скрипел.

Бетонный пол

Главным его достоинством является долговечность. На него можно положить любое чистовое покрытие – ламинат, линолеум, керамическую плитку. Однако это довольно тяжелая конструкция, которую выдержит не всякий фундамент. Бетон используют только для укладки пола нижнего этажа.

В современных деревянных коттеджах, как правило, есть цокольный этаж, где обустроены котельная, мастерская или другие подсобные помещения. Для перекрытия между цокольным и первым этажом лучше использовать бетонные плиты. Это более дорогой вариант, чем деревянные лаги, зато более надежный.

Как сделать межэтажный «пирог» в деревянном перекрытии
Требования к полам в деревянном доме

Выбор утеплителя

Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:

  • утепление минватой;
  • укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
  • засыпка керамзитом;
  • утепление опилками;
  • заполнение пространства потолка пеной.

Каждый из этих вариантов имеет свои особенности и достоинства.

Утепление минватой между лагами

Минераловатный утеплитель

Материал выпускается в двух исполнениях: плиты и рулоны. Утепление перекрытия чердака минватой имеет следующие преимущества:

  • отличные теплозащитные характеристики;
  • устойчивость к воздействию огня;
  • низкое водопоглощение;
  • устойчивость к химическим реагентам и биологическим повреждениям;
  • долгий срок службы.

При утеплении минватой своими руками необходимо помнить о технике безопасности: рабочие должны иметь спецодежду, маски и перчатки для предотвращения попадания частичек материала на кожу и в легкие. Для утепления перекрытия сверху отлично подойдут жесткие плиты, а для защиты потолка снизу лучше использовать рулонный материал. Более подробно о защите конструкций с помощью этого материала можно узнать в статье «Утепление перекрытия минватой».

Пенопласт

Как сделать межэтажный «пирог» в деревянном перекрытии

Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене. Использование этого утеплителя в индивидуальном доме дает следующие преимущества:

  • высокая степень защиты;
  • устойчивость к гниению и возникновению плесени и грибка;
  • низкая степень водопоглощения;
  • удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;
  • небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.

Материал подходит для утепления потолка верхнего этажа благодаря своей низкой паропроницаемости. К недостаткам можно отнести низкую прочность и риск рассыпания на отдельные шарики при одновременном воздействии влаги и низких температур. Помимо этого пенопласт относится к горючим материалам, что не очень желательно при возведении деревянного здания. Подробно о работе с этим видом материала можно узнать в статье «Утепление пола пенопластом».

Требования, выдвигаемые к перекрытиям между этажами в частном доме

Требования к горизонтальным перекрытиям в зданиях, которые предъявляются, и которым они должны полностью соответствовать:

  • Достаточная прочность – дает необходимую устойчивость к нагрузкам от полезных (люди, мебель, техника и т.д.), а так же от веса непосредственно конструкции. Величина вычисляется в зависимости от особенностей оснащения помещений и их назначений.
  • Достаточные жесткость и толщина, которые исключат прогиб от нагрузок.
  • Хорошая звукоизоляция – строительные нормы регламентируют уровень в зависимости от того, как будет использоваться помещения в будущем.
  • Хороший уровень теплоизоляции – является важным при разнице температур на этажах в 10 °С и выше, к примеру, между чердаком и подвалом с жилыми помещениями. Иначе жилье будет очень быстро выхолаживаться.
  • Предел огнестойкости – открытому огню долго не может противостоять ни один материал, но значения разнятся. Железобетон сохраняет совою структуру примерно до 60 мин, а дерево, которое защищено каким-либо защитным материалом, например, штукатуркой – 15 мин, не более, а если нет защиты дополнительными специальными материалами, то огнестойкость становится значительно меньше.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

Как сделать межэтажный «пирог» в деревянном перекрытии

  1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

    Черновой пол в деревянном доме

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

    Варианты конструкций деревянных перекрытий

Как сделать межэтажный «пирог» в деревянном перекрытии

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Как сделать межэтажный «пирог» в деревянном перекрытии

Выбор утеплителя

Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:

  • утепление минватой;
  • укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
  • засыпка керамзитом;
  • утепление опилками;
  • заполнение пространства потолка пеной.

Каждый из этих вариантов имеет свои особенности и достоинства.

Утепление минватой между лагами

Минераловатный утеплитель

Материал выпускается в двух исполнениях: плиты и рулоны. Утепление перекрытия чердака минватой имеет следующие преимущества:

  • отличные теплозащитные характеристики;
  • устойчивость к воздействию огня;
  • низкое водопоглощение;
  • устойчивость к химическим реагентам и биологическим повреждениям;
  • долгий срок службы.

При утеплении минватой своими руками необходимо помнить о технике безопасности: рабочие должны иметь спецодежду, маски и перчатки для предотвращения попадания частичек материала на кожу и в легкие. Для утепления перекрытия сверху отлично подойдут жесткие плиты, а для защиты потолка снизу лучше использовать рулонный материал. Более подробно о защите конструкций с помощью этого материала можно узнать в статье «Утепление перекрытия минватой».

Пенопласт

Как сделать межэтажный «пирог» в деревянном перекрытии

Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене. Использование этого утеплителя в индивидуальном доме дает следующие преимущества:

  • высокая степень защиты;
  • устойчивость к гниению и возникновению плесени и грибка;
  • низкая степень водопоглощения;
  • удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;
  • небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.

Материал подходит для утепления потолка верхнего этажа благодаря своей низкой паропроницаемости. К недостаткам можно отнести низкую прочность и риск рассыпания на отдельные шарики при одновременном воздействии влаги и низких температур. Помимо этого пенопласт относится к горючим материалам, что не очень желательно при возведении деревянного здания. Подробно о работе с этим видом материала можно узнать в статье «Утепление пола пенопластом».

Укладка пола

Укладывая деревянную конструкцию на фундамент, ее намертво скрепляют с ним и с несущими конструкциями стен. Недостаток этого способа в том, что в случае деформации общей конструкции (а она неизбежна под перепадами температур и влажности) может перекосить и пол.

Укладка по балкам

Если дом сезонного проживания, можно делать однослойный пол. Для жилого дома больше подойдет двухслойный – черновой и чистовой.

Балки выравнивают и скрепляют с фундаментом. Расстояние между ними 2,5-3 метра. Для создания двойного пола поверх балок укладывают лаги – бруски толщиной 5-6 см. Шаг укладки – 60-70 см. На них делается черновой настил из необрезной доски. Ее нужно обстругать и ошкурить. Между досками могут быть небольшие зазоры, которые укроются гидро- и теплоизоляцией.

Какое необходимо расстояние между лагами пола

Деревянный пол по лагам на кирпичных столбиках. Схема

Столбики под лаги

Более приемлемой будет укладка пола на столбики. В этом случае нет сцепления пирога пола со стенами, между ними оставляется зазор. Такую конструкцию называют «плавающей». Она подойдет для домов, где отсутствует цокольный этаж.

Установка опорных столбиков и лаг

Очерёдность монтажа и высота установки столбиков

Порядок работ

  1. Разметка под столбики ( шаг 60-70 см) и выборка грунта примерно на полметра. Причем весь грунт по площади дома выбирать не надо, чтобы потом не засыпать его обратно до определенного уровня для того, чтобы под полом не гулял сквозняк.
  2. Засыпка и утрамбовка дна под столбики – оно должно быть жестким.
  3. Столбики складываются из обожженного кирпича или заливаются бетоном. В последнем случае нужно сделать опалубку. Их верхняя часть выверяется уровнем.

    Равномерно распределенные опоры для лаг

  4. Засыпка теплоизоляционного слоя (керамзит, опилки), до верха столбиков должно остаться около 25 см.
  5. После полного застывания раствора укладываются балки.

    Для выравнивания уровня используйте подкладки на столбиках

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

ЧИТАТЬ ДАЛЕЕ: Чем утеплить деревянный пол

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Правильный пирог перекрытий каркасного дома

Пирог перекрытия каркасного дома одинаков для каждого вида. Усиленными с точки зрения утепления являются только цокольный и чердачный тип. Межэтажное перекрытие характерно звукоизолирующими и шумопоглощающими свойствами.

В полном варианте пирог перекрытия выглядит следующим образом (в порядке укладки снизу вверх):

  • подшивная доска;
  • гидрозащитная пленка;
  • утеплитель (базальтовая вата), для цокольной конструкции можно использовать насыпной утеплитель (керамзит);
  • паробарьер;
  • шпунтованная доска или ОСБ;
  • плитный утеплитель (для цокольного и чердачного перекрытия);
  • цементная стяжка (для цокольного перекрытия);
  • финишное покрытие пола.

Как сделать межэтажный «пирог» в деревянном перекрытии

В зависимости от проекта состав пирога можно изменить. Если в доме предусмотрен подвал или цокольный этаж, то можно отказаться от насыпного утеплителя в пользу базальтового материала или урсы.

Пирог межэтажного перекрытия в каркасном доме я устраиваю без плитного утеплителя и стяжки. Вместо базальтовой ваты укладываю звукоизолирующий материал.

Как сделать межэтажный «пирог» в деревянном перекрытии

Исключение составляют перекрытия во влажных помещениях. В них без утеплителей и стяжки не обойтись.

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

  • приятный внешний вид;
  • сравнительно небольшой вес;
  • быстрый монтаж и последующий ремонт;
  • экологическая чистота.
  • оно огнеопасно, требуется специальная пропитка;
  • от перепадов температуры, влажности может деформироваться;
  • дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

  • высокой прочностью;
  • длительным сроком эксплуатации;
  • отсутствием деформации;
  • возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол. Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию

Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Как сделать межэтажный «пирог» в деревянном перекрытии

Деревянные перекрытия в доме. Потолочные перекрытия в доме между этажами из деревянных балок

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах

Однако важно учитывать, что они имеют некоторые ограничения на применение:

  • При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
  • При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.

Как сделать межэтажный «пирог» в деревянном перекрытии

Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию — 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

  • Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.

    где 1 – деревянная балка;

    2 – гидроизоляционный материал;

    3 – теплоизоляция (можно использовать монтажную пену);

    4 – раствор.

    Рисунок 9. Место опирания деревянной балки на стены в разрезе

  • Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.

    где 1 – деревянная балка;

    2 – черепной брусок;

    3 – накат;

    4 – пароизоляционная мембрана;

    5 – теплоизоляционный материал;

    6 – чистовой пол;

    7 – чистовой потолок нижнего этажа.

    Рисунок 10. Устройство наката

  • Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
  • Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

  • Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
  • Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
  • Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

  • Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
  • Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
  • Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
  • После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
  • По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
  • Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
  • После чего можно осуществлять чистовую отделку потолка выбранными материалами.

https://youtube.com/watch?v=e6okGLsNQoY

Пароизоляционные мембраны

Диффузные (дышащие) мембраны относят к категории самых эффективных и дорогостоящих пароизоляторов. В этой группе товаров присутствуют как односторонние, так и двухсторонние материалы

Первые пропускают пар только в одном направлении, поэтому при монтаже крайне важно не перепутать, какой стороной укладывать полотно к утеплителю, а какой – к несущей поверхности. Двухсторонние работают в обоих направлениях, поэтому с ними не возникает проблем

Как сделать межэтажный «пирог» в деревянном перекрытии

Пароизоляционные мембраны бывают однослойные и многослойные. Первые отличаются доступной ценой. Многослойные обладают функцией накопления влаги внутри полотна и постепенной ее отдачи.

Особая группа товаров этой категории – «интеллектуальные» мембраны. Они способны не только впитывать пары, но и регулировать уровень влажности окружающих материалов, одновременно выступая в роли гидробарьера. Эти мембраны – лучший выбор. Но их стоимость не по карману большинству владельцев частных домов.

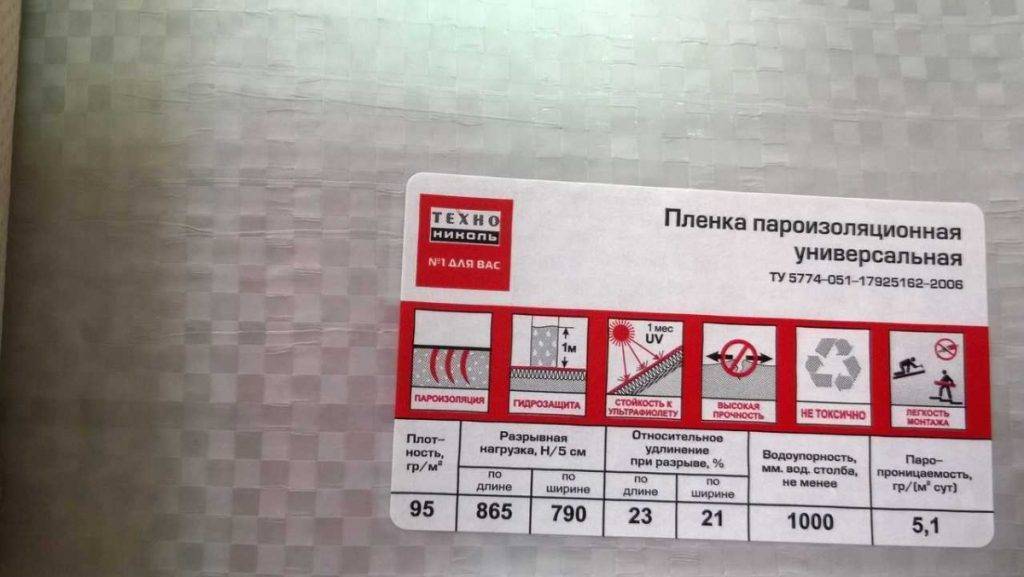

Пароизоляционные мембраны «ТехноНИКОЛЬ»

Несомненный лидер в этой категории материалов – мембраны «ТехноНиколь». Для пароизоляции потолка деревянных перекрытий рекомендована к применению марка «Оптима». Эта гидрофобная полипропиленовая мембрана состоит из трех слоев:

  • верхний и нижний полипропиленовые;
  • средний – высокотехнологичная функциональная паропроницаемая пленка.
  • вес 80 г/м2;
  • толщина 0,3 мм;
  • паропроницаемость 5 г/м2х24 часа.

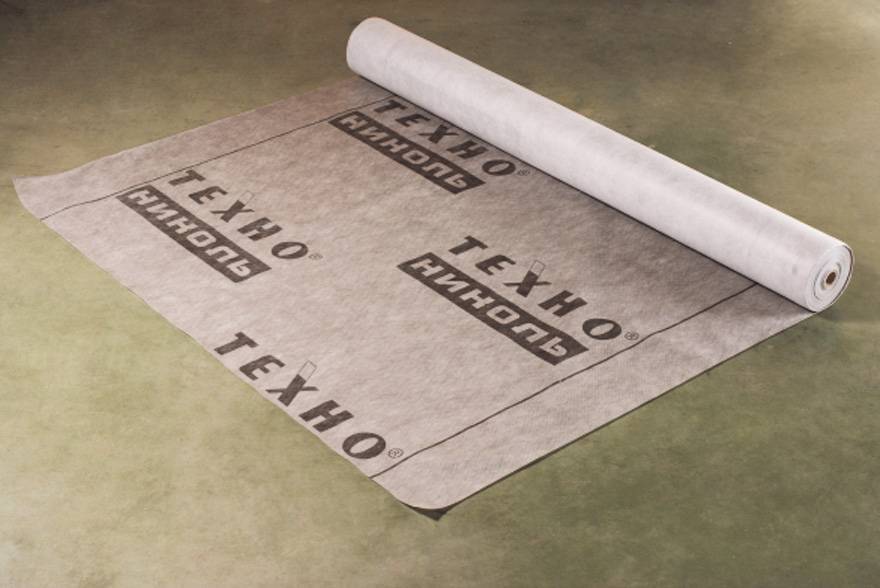

Мембрана «ТехноНИКОЛЬ оптима» выпускается в рулонах. Ширина полотна (высота рулона) 1,5 м. Длина 50 м. Этот материал оптимален для пароизоляции перекрытий любого типа, предназначен для монтажа внутри помещений и на внешних поверхностях зданий.

Как сделать межэтажный «пирог» в деревянном перекрытии

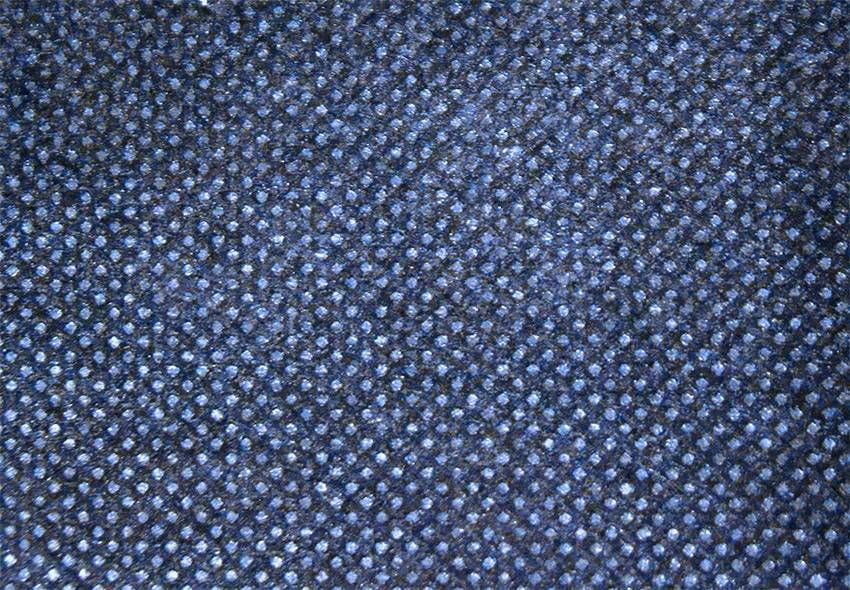

Мембрана супердиффузная усиленная

Как сделать межэтажный «пирог» в деревянном перекрытии

Как сделать межэтажный «пирог» в деревянном перекрытии

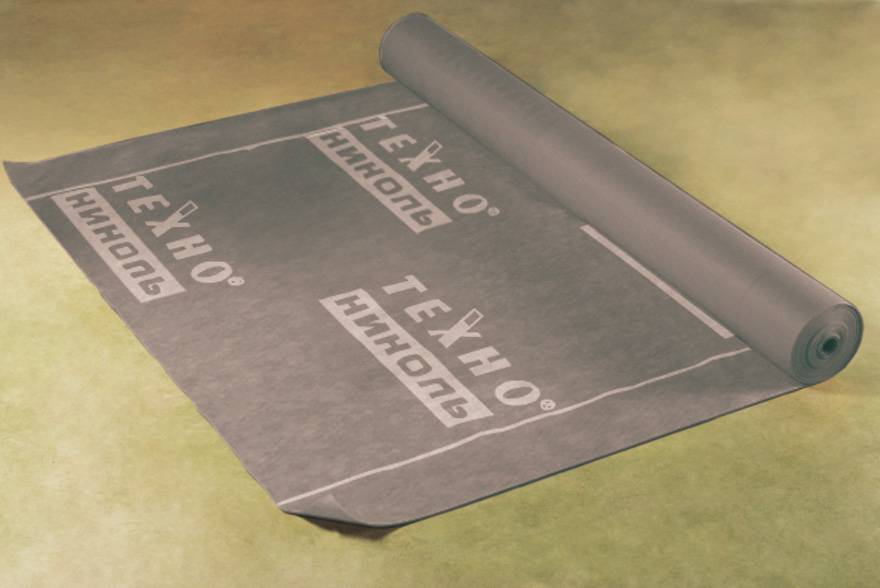

Дифуззионные мембранные пленки «ТехноНиколь»

Правила монтажа паробарьера для потолка деревянного перекрытия

Шаг 1. Мембрану настилают непосредственно на утеплитель так, чтобы гладкая сторона была направлена внутрь помещения.

Шаг 2. Возможна укладка полос в разных направлениях: параллельно или перпендикулярно относительно друг друга.

Шаг 3. При монтаже необходимо соблюдать нахлест не менее 10 см.

Шаг 4. Для крепления мембраны к деревянному перекрытию без утепления используют оцинкованные саморезы с широкими шляпками или скобы с антикоррозийным покрытием.

Шаг 5. Места соединения полотен герметизируют с помощью самоклеящейся монтажной ленты.

Как сделать межэтажный «пирог» в деревянном перекрытии

Используйте скотч фольгированный, ширина 50 мм, длина 30 п.м.

Шаг 6. При укладке на перекрытие с утеплителем необходимо завести края полотен на стену на 15-20 см и закрепить их с помощью подходящих материалов (реек или металлопрофиля).

Шаг 7. По периметру пароизоляционного слоя наклеивают монтажную ленту.

Шаг 8. Между мембраной и материалом, которым будет облицовано деревянное перекрытие, оставляют вентиляционный зазор шириной 3-4 см.

Шаг 9. Особого внимания требуют места соприкосновения пароизоляции с конструктивными элементами перекрытия и здания: балками, дымовыми трубами, вентиляционными коробами.

Как сделать межэтажный «пирог» в деревянном перекрытии

Пароизоляция потолка в деревянном перекрытии

Во время монтажа паробарьера необходимо следить за тем, чтобы пленка была уложена ровно, без складок и провисаний. Ориентиром для правильной укладки может служить цветная полоса, являющаяся центральной линией на всей протяженности полотна.

Видео — Пароизоляция потолка

Не менее удачным выбором являются многослойные пароизоляционные мембраны других марок: Dorken Delta REFLEX/REFLEX PLUS и Dorken Delta LUXX. Первая является четырехслойным материалом, отличается особой прочностью и способна обеспечить 100% гидроизоляцию деревянного перекрытия. Вторая обладает ограниченной паропропускаемостью, обеспечивающей постепенное и равномерное удаление влаги из жилого помещения.

Какие материалы предлагает рынок

Сама технология утепления несложная, гораздо важнее грамотный выбор материала, поэтому сначала мы поговорим о том, чем утеплить чердачное перекрытие в частном доме.

Ватные утеплители

Утепление перекрытия разного рода ватой считается одним из лучших способов обустройства. Данный теплоизоляционный материал может иметь разную плотность, главным достоинством ваты считается ее паропроницаемость.

Как сделать межэтажный «пирог» в деревянном перекрытии
При выборе минеральной ваты лучше отдать предпочтение плотным плитам

Минеральная вата может делаться из волокон базальта или доменного шлака. Теплоизоляционные характеристики у обоих вариантов примерно одинаковые, плюс этот материал не горит, но базальтовая вата лучше с экологической точки зрения, а у шлаковаты более доступная цена.

Как сделать межэтажный «пирог» в деревянном перекрытии
Стекловата от торговой марки Isover отличается высоким качеством

Эковата появилась на рынке относительно недавно. Она представляет собой рассыпчатую массу из целюлозно-бумажных волокон. Материал не горит, но может тлеть. В стены и кровельный пирог эковата задувается специальной аппаратурой, а утепление перекрытий можно выполнять вручную, масса просто засыпается между балками.

Сыпучие утеплители

Для утепления чердачного помещения используются керамзит, перлит и вермикулит. Материалы не горят, имеют низкую теплопроводность и доступную цену, но по сравнению с ватными моделями толщина теплоизоляционного слоя здесь должна быть в 2 раза больше.

Существенным плюсом считается механическая прочность сыпучих утеплителей:

  • Керамзит. Материал получают в результате обжига глины. Керамзит представляет собой прочные, пористые, округлые цилиндры разного размера и формы, он может набирать влагу, но в отличие от ваты шарики не теряют объем и быстро сохнут.
  • Перлит и вермикулит — это обожженные вулканические породы. Они стоят чуть дороже керамзита, но зато материалы меньше набирают влагу, хотя на сухом чердаке данная характеристика большого значения не имеет.

Как сделать межэтажный «пирог» в деревянном перекрытии
Хотя керамзит относят к бюджетным материалам качество у этого утеплителя достаточно высокое

Полистирол

В этой нише у нас пенопласт и экструдированный пенополистирол. Такие плиты делаются из одного и того же материала (полистирол), только по разным технологиям.

  • С одной стороны эти материалы не боятся влаги, водопоглощение у них стремится к нулю.
  • С другой стороны, как пенопласт, так и экструдированный пенополистирол (ЭППС) не пропускают пар, точнее пенопласт имеет какой-то мизерный процент паропроницаемости, а ЭППС считается абсолютным гидроизолятором.

Если вы уложите в пирог перекрытия холодного чердака гидроизолятор, то через пару лет дерево начнет гнить. Все дело в том, что пар, запертый снизу, будет впитываться в древесину, что приведет к появлению колоний грибка и плесени.

Некоторые мастера рекомендуют монтировать под ЭППС принудительную вентиляцию, но как показала практика, такой подход не решает проблему.

С активной вентиляцией дерево будет гнить меньше, но оно все равно будет гнить, вы лишь немного продлите срок службы балок, а итог будет тем же.

Ниже на видео в этой статье показано, что бывает при утеплении балочного перекрытия ЭППС.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
